本场panel的分享由4位专家完成,分别从电气互连、信道与调制、光学协同、测试测量四个维度展开,演讲嘉宾与对应主题如下:
1.Cathy Liu,博通(Broadcom)杰出工程师,演讲主题《Electrical Interconnection Considerations》
2. Mike Peng Li博士,Altera Fellow兼首席技术专家,演讲主题《Electrical Channel and Modulation Considerations》
3.Jeff Hutchins,Ranovus公司CTO办公室光技术总监,演讲主题《Does Optics Have What is Needed For Scale-Up/Out Links?》
4.John Calvin,是德科技(Keysight Technologies)高级产品规划师,演讲主题《Advances in Measurement Science》
一、OIF组织与高速互连技术体系基础

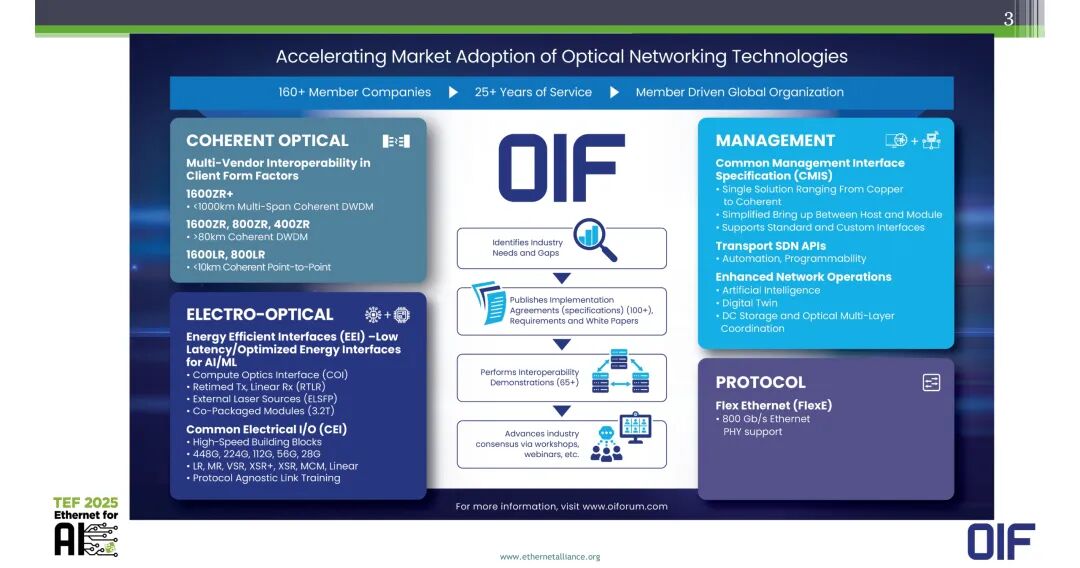

OIF是拥有25年以上行业服务经验、由160余家成员企业组成的全球会员驱动型组织,核心使命是加速光网络技术的市场应用,核心工作包括识别行业需求与技术缺口、发布超100项实施协议(IA)、需求文档与白皮书、完成超65项互操作性演示,通过研讨会、线上研讨会等形式推动产业共识形成。

OIF的技术布局覆盖高速互连全栈维度,为448G技术的研发构建了完整的产业与技术底座:
- 相干光通信领域:定义了覆盖全场景的标准化方案,包括<1000km多跨段相干DWDM场景的1600ZR+,>80km相干DWDM场景的1600ZR、800ZR、400ZR,以及<10km点对点相干链路场景的1600LR、800LR,同时实现了客户侧形态的多厂商互操作性。
- 电光转换领域:推出了面向AI/ML场景的低时延、能效优化的能效接口(EEI),以及计算光学接口(COI)、重定时发射线性接收(RTLR)、外部激光源(ELSFP)、3.2T CPO模块等方案;作为高速互连核心基础的通用电气I/O(CEI)系列标准,覆盖28G、56G、112G、224G、448G全速率,包含LR、MR、VSR、XSR+、XSR、MCM、Linear全场景接口,支持协议无关的链路训练。
- 管理接口领域:通用管理接口规范(CMIS)提供了覆盖从铜缆到相干光的统一解决方案,简化了host与模块的部署流程,同时支持标准与定制化接口;传输SDN API可实现自动化、可编程能力,优化网络运营,适配AI、数字孪生、数据中心存储与光多层协同等场景。
- 协议领域:Flex Ethernet(FlexE)技术已实现对800Gb/s以太网PHY的支持。

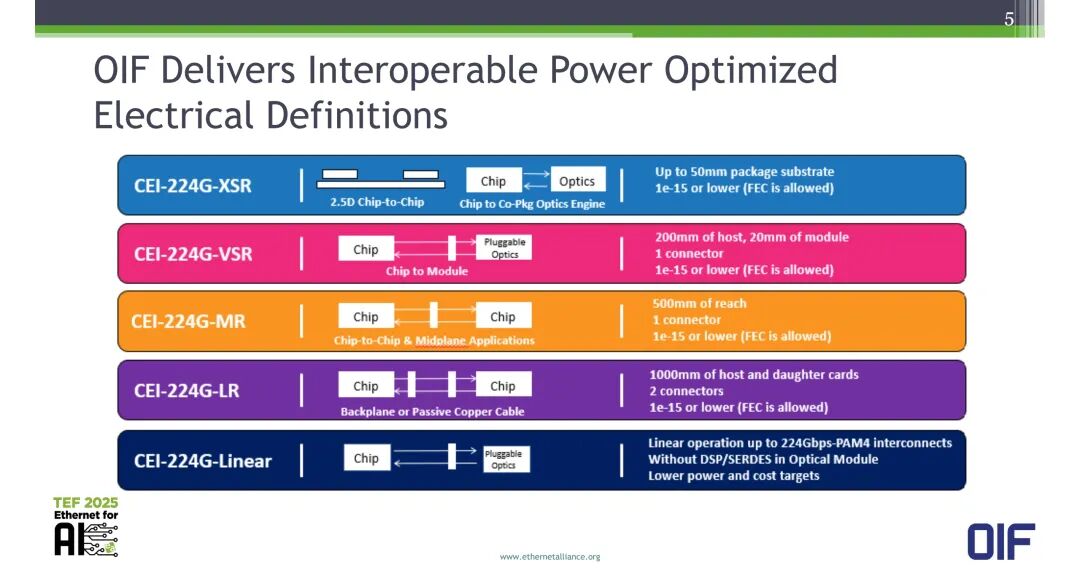

在CEI-448G项目启动前,OIF已完成CEI-224G系列接口的标准化定义,为下一代技术迭代奠定了成熟基础,包括XSR、VSR、MR、LR、Linear等不同规格
二、CEI-448G框架项目整体概况

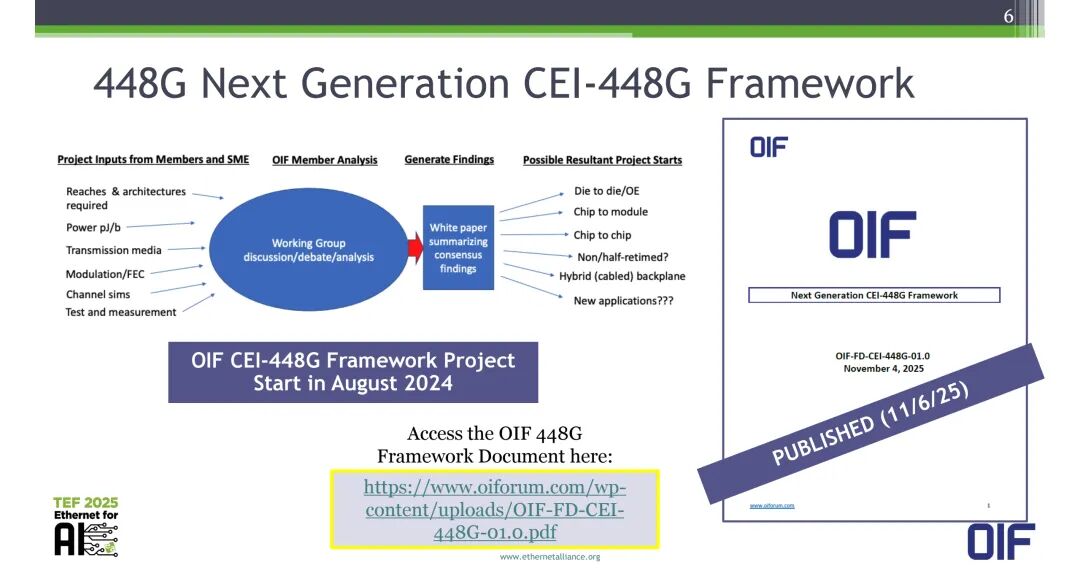

为匹配AI模型参数规模爆发式增长带来的算力互连需求,OIF于2024年8月正式启动CEI-448G框架项目。项目输入来自OIF成员与行业专家的分析,覆盖所需的传输距离与架构、功耗pJ/b指标、传输介质、非/半重定时架构、混合(线缆)背板、调制与FEC、信道仿真、测试测量等全维度内容。

项目核心输出包括白皮书,以及后续可能启动的具体标准化项目,覆盖Die-to-Die/光电引擎、芯片到模块、芯片到芯片等场景,以及潜在的新应用。该项目的框架文档OIF-FD-CEI-448G-01.0已于2025年11月4日完成,并于2025年11月6日正式发布。
三、电气互连考量(演讲者:Cathy Liu,博通)

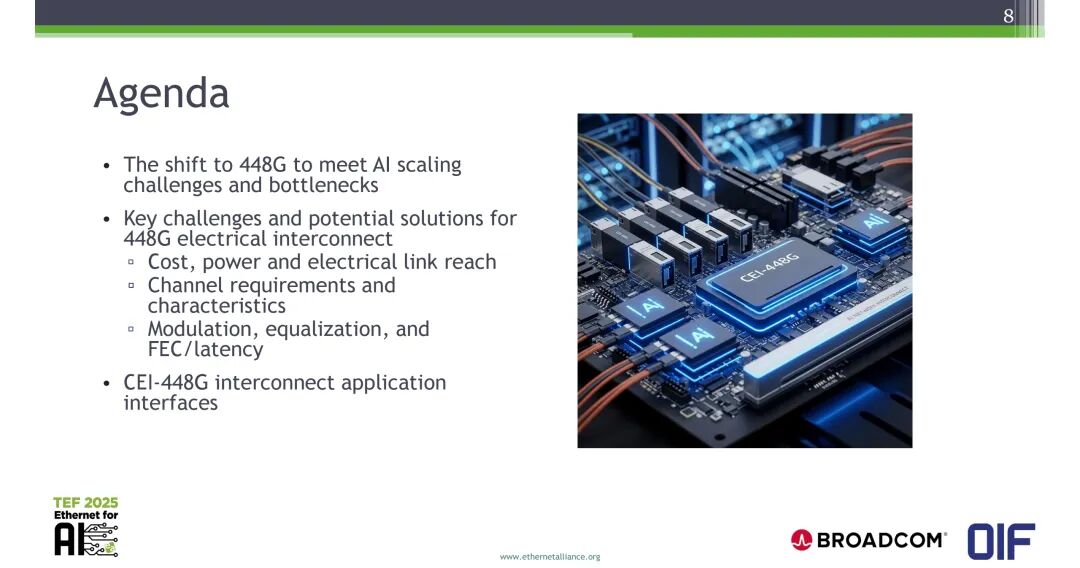

Cathy Liu的分享围绕AI扩展带来的互连瓶颈、448G电气互连的核心挑战与潜在方案、CEI-448G的应用场景展开。

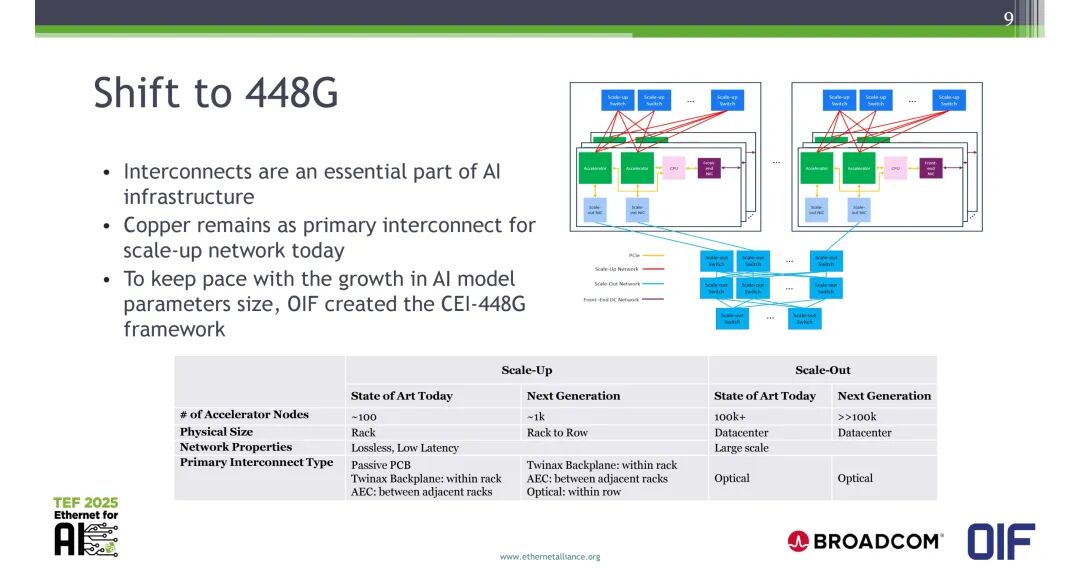

3.1 向448G的转型:AI算力扩展的核心需求
互连是AI基础设施的核心组成部分,铜互连仍是当前Scale-Up(纵向扩展)网络的主要互连方式。当前与下一代AI集群的互连需求差异如下:
- Scale-Up场景:当前加速器节点规模约100个,物理范围为机架内,网络要求无损、低时延,主要互连方式为无源PCB、双轴背板(机架内)、AEC(相邻机架);下一代节点规模将达到约1000个,物理范围扩展至机架到行级,延续现有铜互连方式的同时,将在行内引入光互连。

- Scale-Out(横向扩展)场景:当前节点规模10万以上,物理范围为数据中心级,主要互连方式为光互连;下一代节点规模将进一步突破,对大规模互连的带宽密度提出更高要求。

3.2 448G电气互连的核心挑战

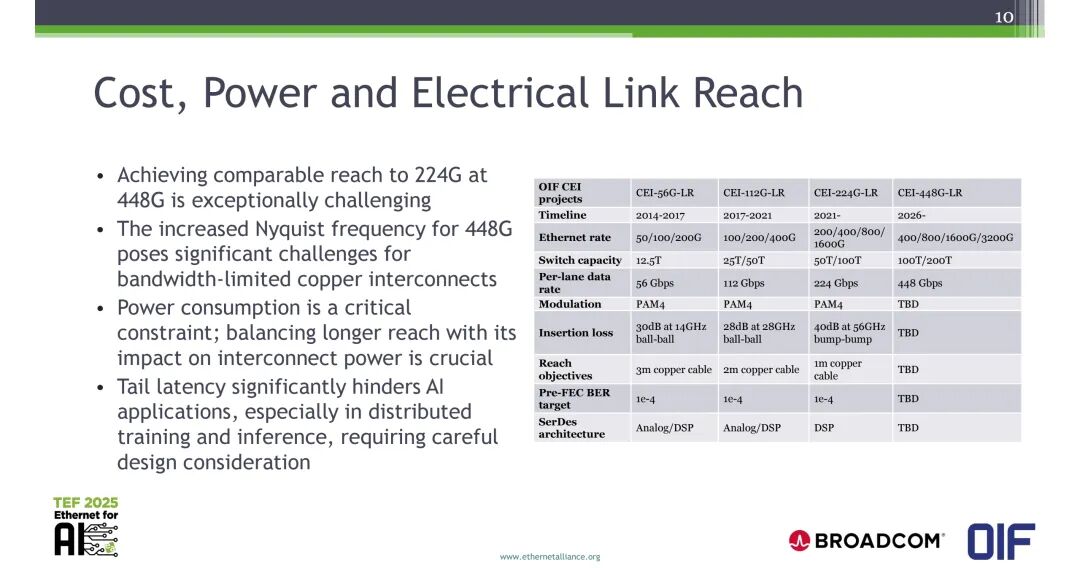

3.2.1 成本、功耗与传输距离的平衡难题
在448G速率下实现与224G相当的传输距离极具挑战,448G提升的奈奎斯特频率对带宽受限的铜互连带来了显著的物理约束。功耗是AI集群的核心刚性约束,长距离传输将直接推高互连功耗,需要在传输距离与功耗之间实现精准平衡;同时,尾时延会严重影响AI应用,尤其是分布式训练与推理场景,需要在设计中重点考量。
从CEI系列标准的迭代来看,单通道速率提升持续压缩铜缆的传输距离:

- CEI-56G-LR(2014-2017年):单通道56Gbps,PAM4调制,支持3m铜缆传输,对应以太网速率50/100/200G,交换机容量12.5T;
- CEI-112G-LR(2017-2021年):单通道112Gbps,PAM4调制,支持2m铜缆传输,对应以太网速率100/200/400G,交换机容量25T/50T;
- CEI-224G-LR(2021年至今):单通道224Gbps,PAM4调制,支持1m铜缆传输,对应以太网速率200/400/800/1600G,交换机容量50T/100T;
- CEI-448G-LR(2026年起):单通道448Gbps,对应以太网速率400/800/1600/3200G,交换机容量100T/200T,调制格式、插入损耗、传输距离等核心指标仍待确定。

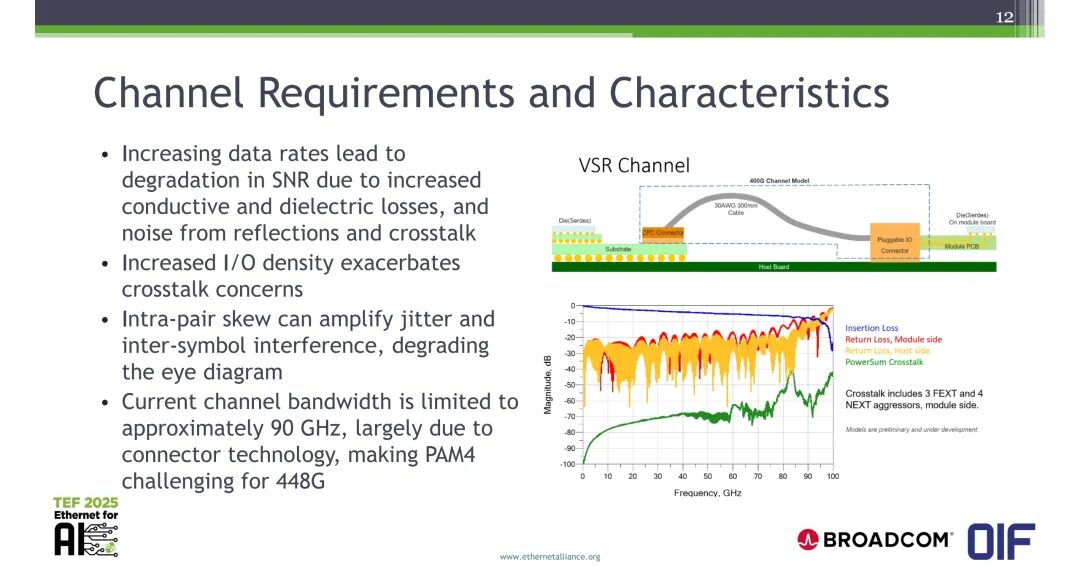

3.2.2 信道需求与特性约束
速率提升会导致信号信噪比(SNR)下降,核心原因包括导电与介质损耗增加、反射与串扰引入的噪声;I/O密度提升会进一步加剧串扰问题;Intra-pair skew会放大抖动与符号间干扰(ISI),直接恶化眼图。当前信道带宽受连接器技术限制,上限约为90GHz,远低于448G PAM4调制所需的112GHz奈奎斯特频率,使得PAM4调制在448G场景下面临根本性挑战。

本次分享同时披露了预研的VSR信道模型(30AWG 300mm)的特性,包括插入损耗、回波损耗(模块侧与host侧)、功率和串扰(包含3个远端串扰FEXT和4个近端串扰NEXT干扰源)的频率响应特性,该模型为初步版本,仍在开发中。
3.3 448G电气互连的潜在解决方案

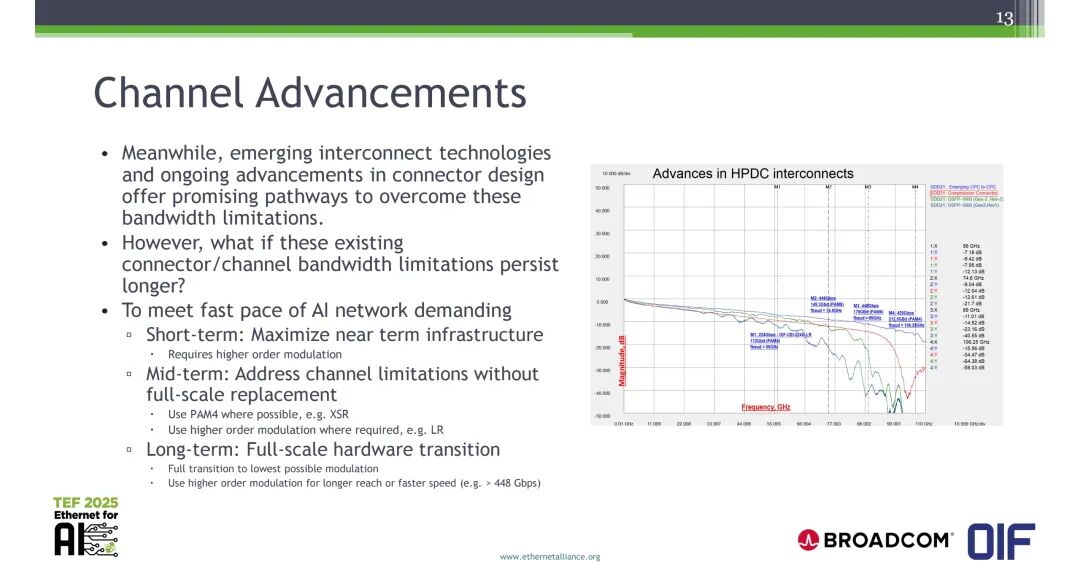

3.3.1 信道演进的分阶段路线
针对信道带宽瓶颈,产业界形成了分阶段的演进共识:

- 短期:最大化利用现有基础设施,采用高阶调制实现速率升级;
- 中期:在不全面替换硬件的前提下解决信道限制,XSR等短距离场景尽可能采用PAM4调制,LR等长距离场景按需采用高阶调制;
- 长期:完成全硬件升级,向最低阶调制全面过渡,仅在更长传输距离或更高速率(>448Gbps)场景采用高阶调制。
3.3.2 调制与FEC优化方案

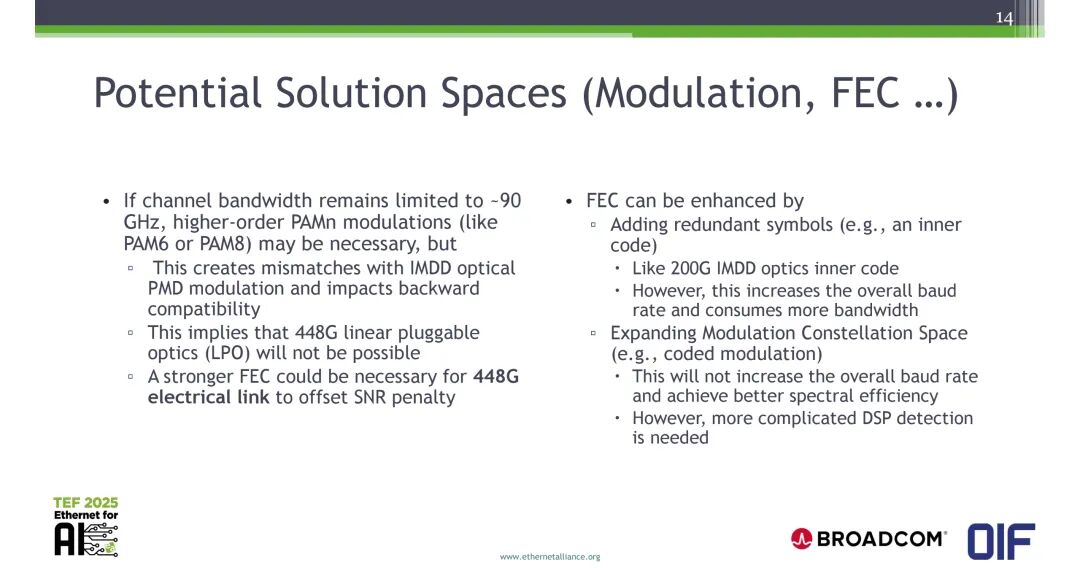

如果信道带宽仍限制在约90GHz,可能需要采用PAM6、PAM8等高阶PAMn调制,但该方案存在三大核心问题:一是与IMDD光PMD调制不匹配,影响向后兼容性;二是448G线性可插拔光(LPO)将无法实现;三是需要更强的前向纠错(FEC)技术来补偿SNR损失。

针对FEC的优化,产业界提出了两个核心方向:一是添加冗余符号(如内码),类似200G IMDD光模块的内码方案,但该方案会提升整体波特率,占用更多带宽;二是扩展调制星座空间(如编码调制),该方案不会提升整体波特率,可实现更高的频谱效率,但需要更复杂的DSP检测算法。

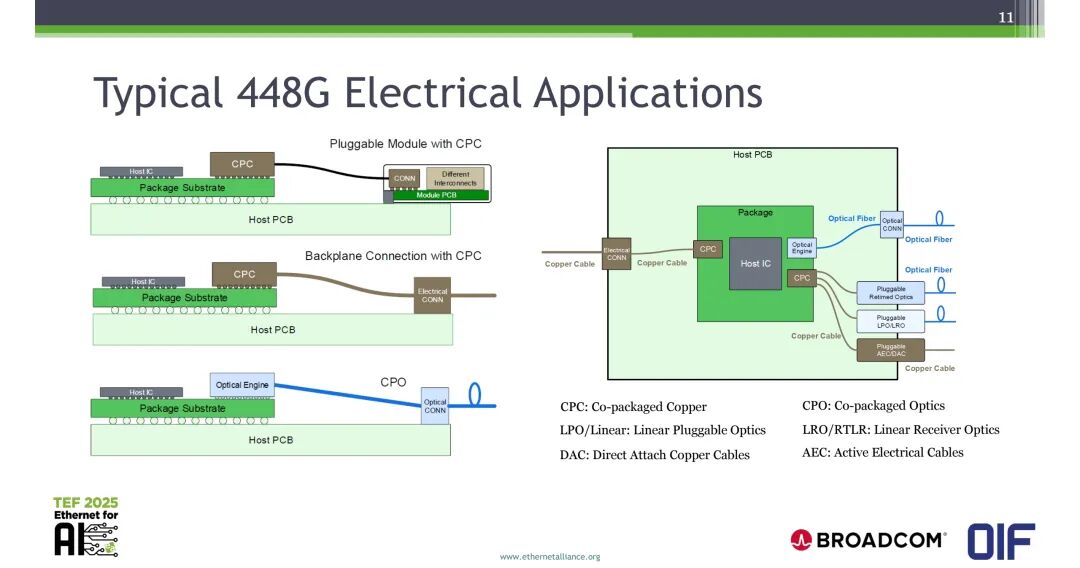

3.4 CEI-448G互连应用场景

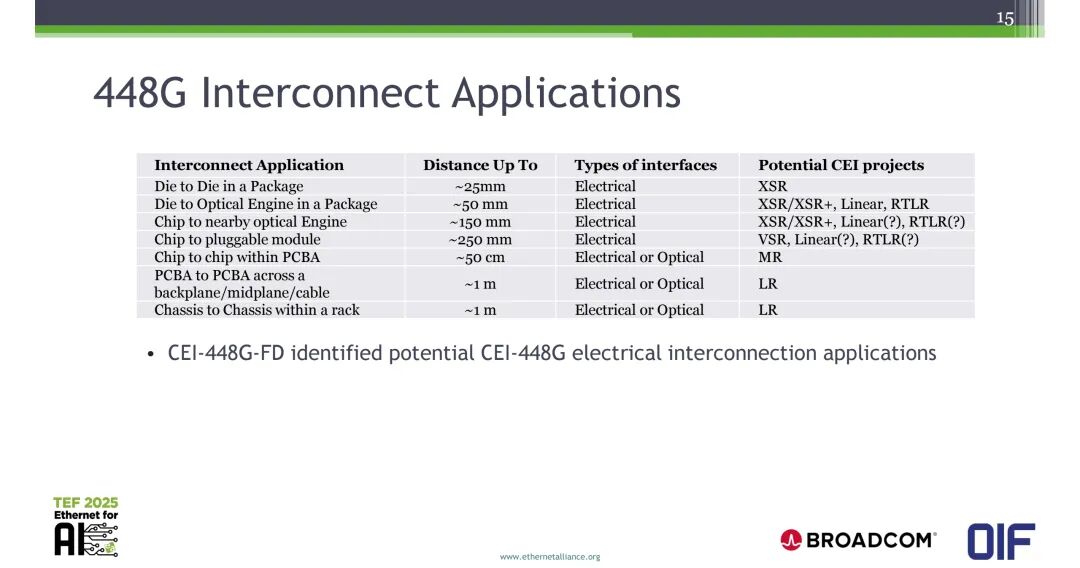

Cathy Liu在分享中明确了CEI-448G覆盖的全场景互连应用,对应不同的接口类型:

- 封装内Die-to-Die场景:传输距离最长约25mm,采用电XSR接口;
- 封装内Die到光学引擎场景:传输距离最长约50mm,采用电XSR/XSR+、Linear、RTLR接口;
- 芯片到邻近光学引擎场景:传输距离最长约250mm,采用电XSR/XSR+接口,可选Linear/RTLR架构;
- 芯片到可插拔模块场景:传输距离最长约150mm,采用电VSR接口,可选Linear/RTLR架构;
- PCBA内芯片到芯片场景:传输距离最长约50cm,采用电或光MR接口;
- 跨背板/中板/线缆的PCBA到PCBA场景:传输距离最长约1m,采用电或光LR接口;
- 机架内机箱到机箱场景:传输距离最长约1m,采用电或光LR接口。
四、电气信道与调制考量(演讲者:Mike Peng Li博士,Altera)

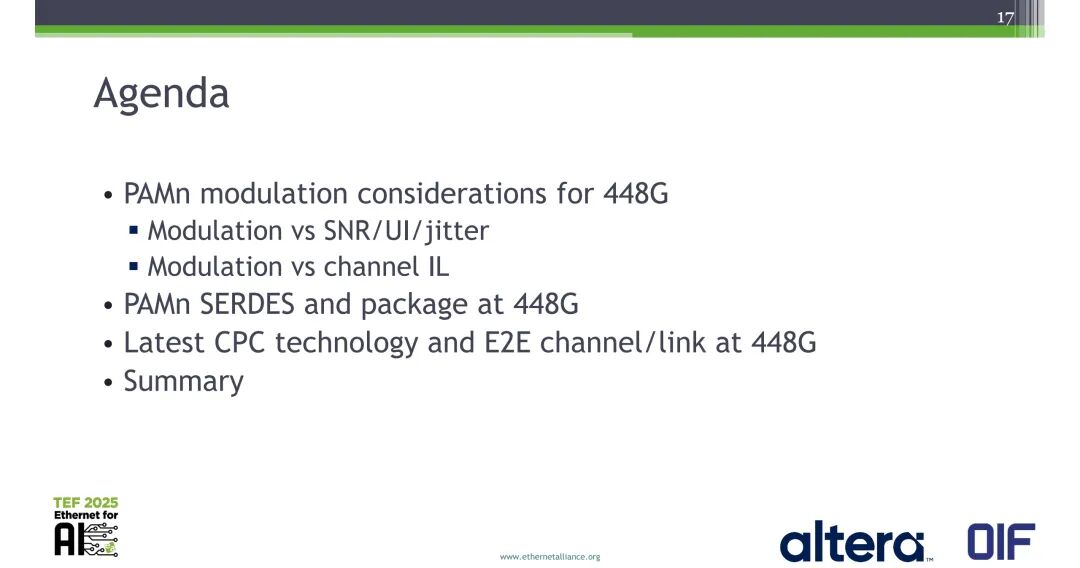

Mike Li的分享围绕448G的PAMn调制特性、SERDES与封装技术、CPC信道仿真结果、核心参数定义展开。

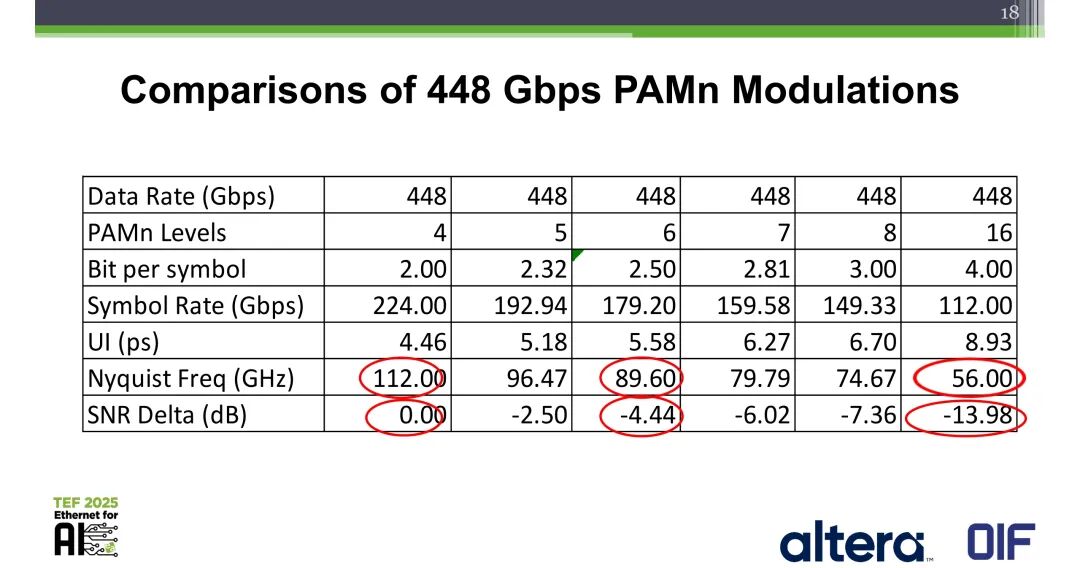

4.1 448G PAMn调制的核心特性
448Gbps速率下,不同PAMn调制的核心参数存在显著差异,直接决定了信道适配能力、SNR需求与实现复杂度:

- PAM4调制:每符号携带2bit,符号速率224.00Gbaud,单位间隔(UI)4.46ps,奈奎斯特频率112.00GHz,SNR代价为基准0dB;
- PAM5调制:每符号携带2.32bit,符号速率192.94Gbaud,UI 5.18ps,奈奎斯特频率96.47GHz,SNR代价-2.50dB;
- PAM6调制:每符号携带2.50bit,符号速率179.20Gbaud,UI 5.58ps,奈奎斯特频率89.60GHz,SNR代价-4.44dB;
- PAM7调制:每符号携带2.81bit,符号速率159.58Gbaud,UI 6.27ps,奈奎斯特频率79.79GHz,SNR代价-6.02dB;
- PAM8调制:每符号携带3.00bit,符号速率149.33Gbaud,UI 6.70ps,奈奎斯特频率74.67GHz,SNR代价-7.36dB;
- PAM16调制:每符号携带4.00bit,符号速率112.00Gbaud,UI 8.93ps,奈奎斯特频率56.00GHz,SNR代价-13.98dB。

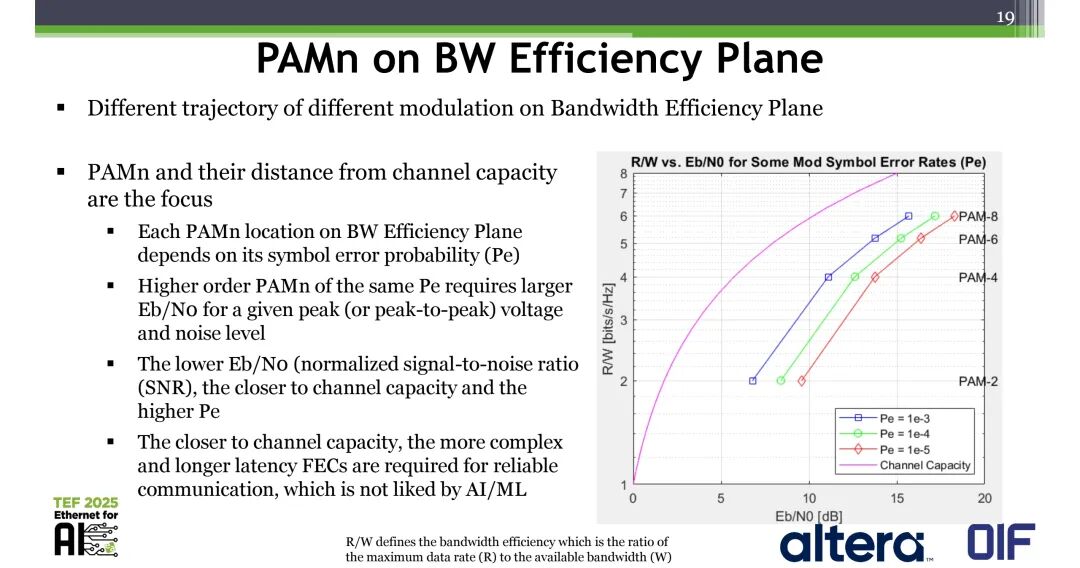

从带宽效率来看,不同调制在带宽效率平面上有不同的轨迹,PAMn与信道容量的距离是核心关注点,其在带宽效率平面上的位置取决于符号错误概率(Pe)。相同Pe下,更高阶的PAMn需要更大的归一化信噪比Eb/N0;而Eb/N0越低,距离信道容量越近,Pe越高,同时需要更复杂、时延更长的FEC来实现可靠通信,这与AI/ML场景的低时延需求相悖。

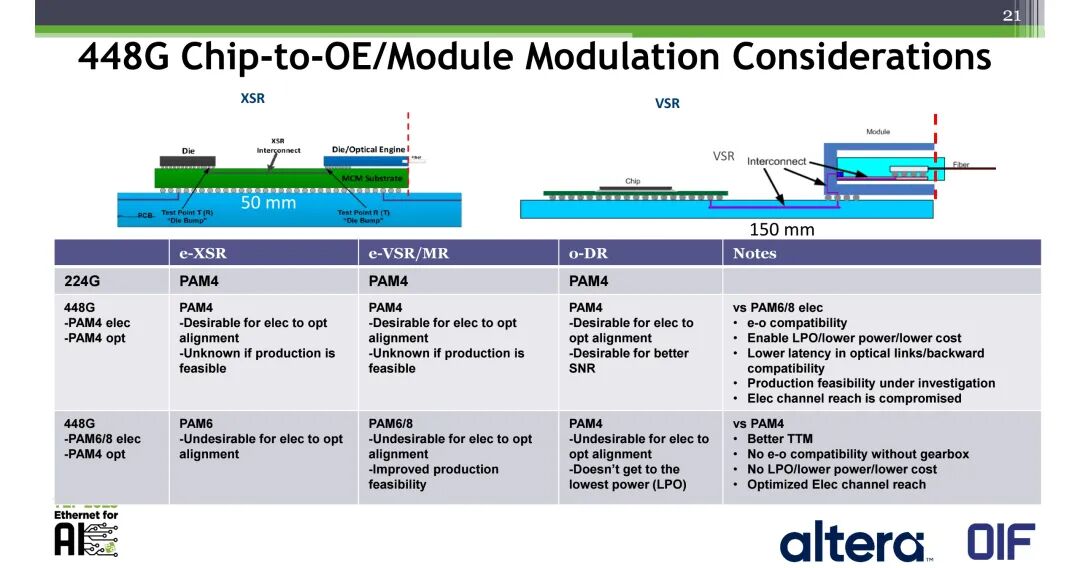

4.2 芯片到光学引擎/模块的调制选型

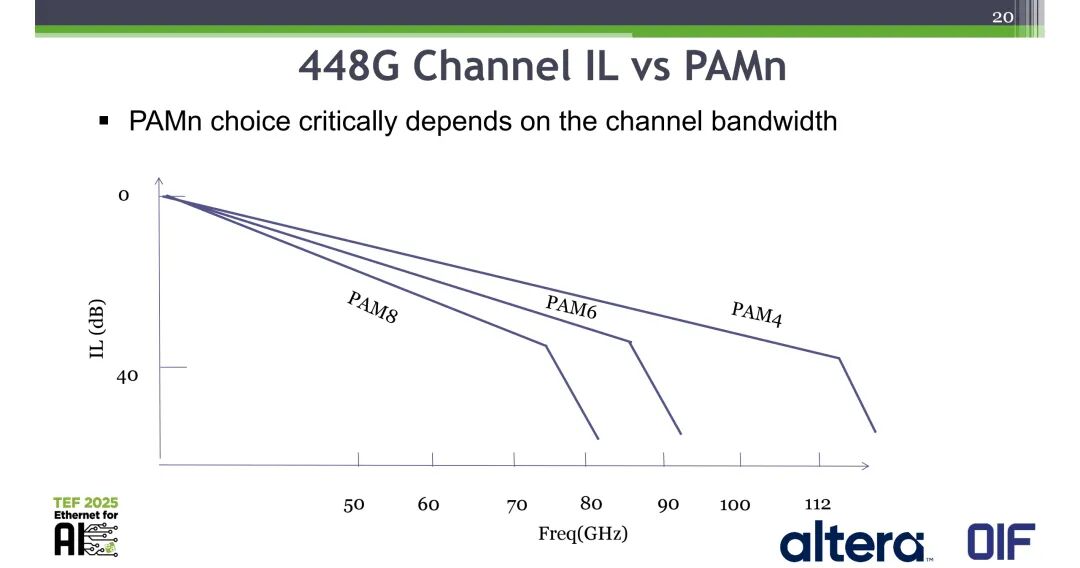

PAMn的选择核心取决于信道带宽,同时需要兼顾电光协同兼容性、量产可行性与功耗成本:

- 224G速率下,e-XSR、e-VSR/MR、0-DR全场景均采用PAM4调制,实现了成熟的产业落地;
- 448G PAM4电+PAM4光方案:全场景均可实现电光调制对齐,支持LPO架构,实现更低的功耗、成本与光链路时延,同时具备向后兼容性,但量产可行性仍在研究中,且会压缩电信道的传输距离;
- 448G PAM6/8电+PAM4光方案:可提升量产可行性,缩短上市时间,优化电信道传输距离,但无法实现电光调制对齐,需要添加齿轮箱,不支持LPO架构,无法实现更低的功耗与成本。
4.3 448G SERDES与封装技术可行性

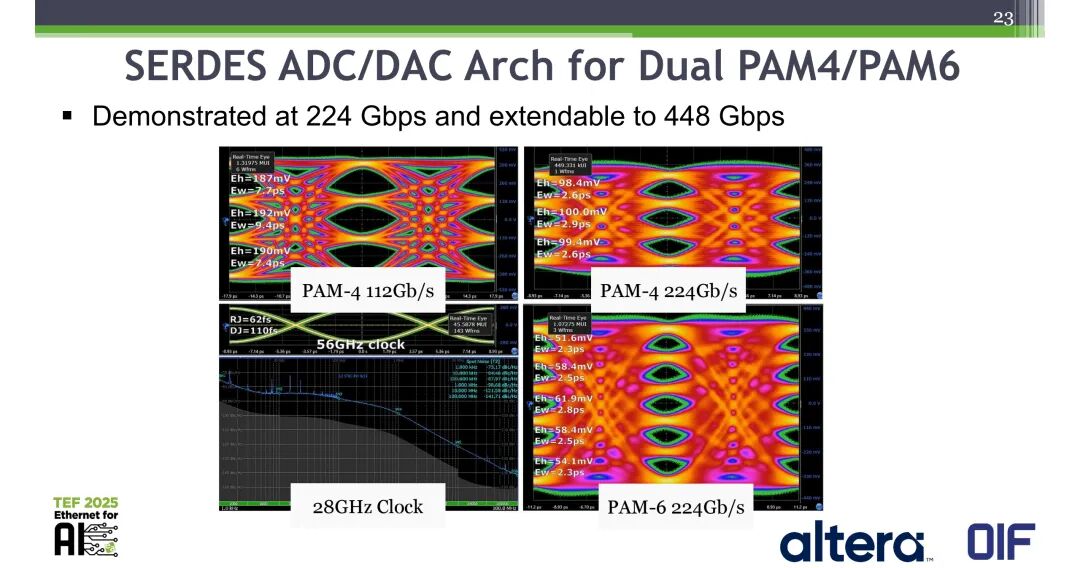

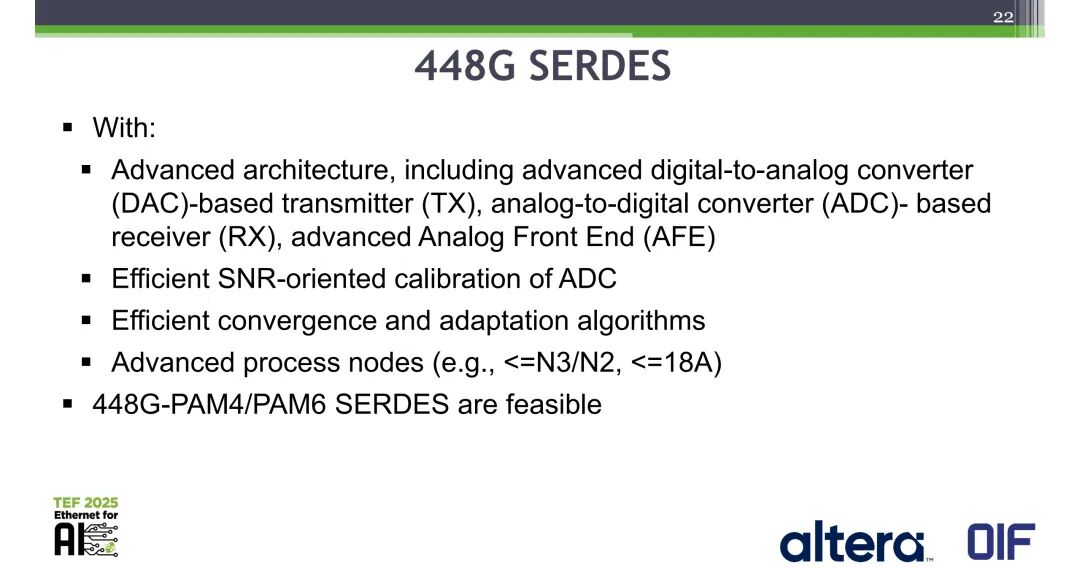

基于先进架构(包括DAC基发射机、ADC基接收机、先进模拟前端AFE)、高效的ADC SNR导向校准、高效的收敛与自适应算法,结合先进工艺节点(如≤N3/N2、≤18A),448G-PAM4/PAM6 SERDES具备技术可行性。同时,在224Gbps速率下验证的双PAM4/PAM6 SERDES ADC/DAC架构,可直接扩展至448Gbps速率。

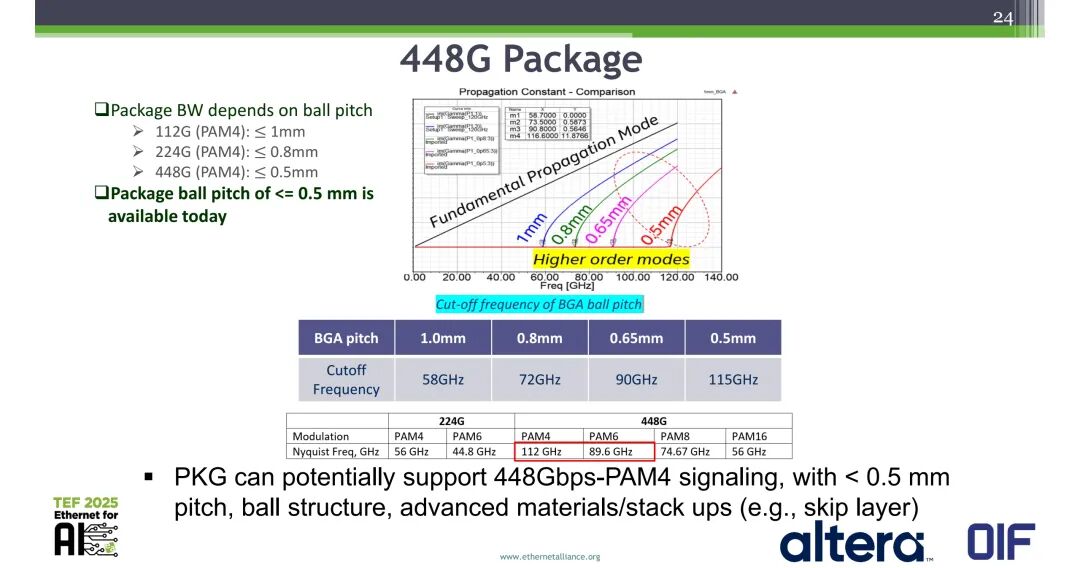

封装技术方面,封装带宽核心取决于BGA球间距:>112G PAM4需要≤1mm球间距,>224G PAM4需要≤0.8mm球间距,>448G PAM4需要≤0.5mm球间距,目前≤0.5mm的BGA球间距技术已可实现。不同球间距对应的截止频率为:1.0mm球间距58GHz,0.8mm 72GHz,0.65mm 90GHz,0.5mm 115GHz,刚好满足448G PAM4的112GHz奈奎斯特频率需求。结合先进材料、堆叠设计(如skip layer),<0.5mm间距的封装可稳定支持448Gbps-PAM4信号传输。

4.4 CPC信道仿真结果与CEI-448G核心参数

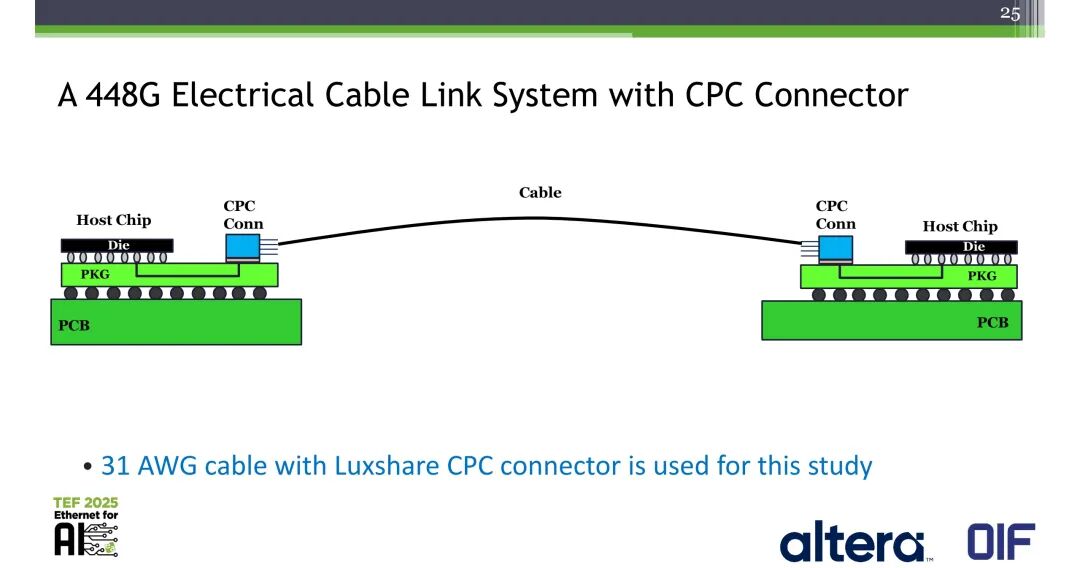

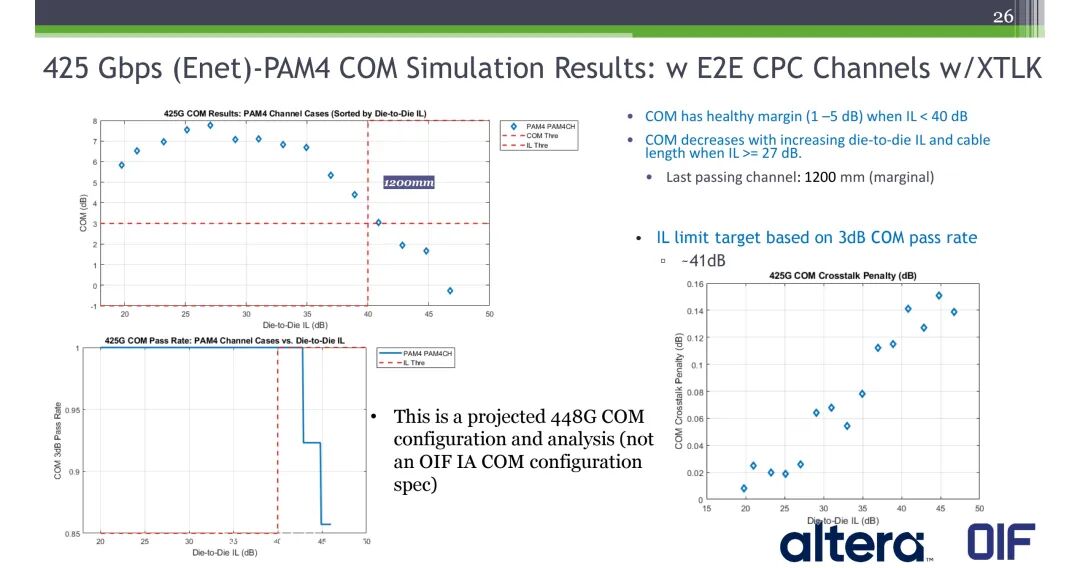

本次分享披露了基于31AWG线缆与Luxshare CPC连接器的448G电电缆链路系统仿真结果:端到端链路包含host芯片、封装、PCB、CPC连接器、线缆、对端CPC连接器、PCB、封装、host芯片,425Gbps(以太网速率)PAM4信号在含串扰的端到端CPC信道下,当插入损耗<40dB时,组件(COM)具备1-5dB的健康余量;当插入损耗≥27dB时,COM性能随插入损耗与线缆长度的增加而下降;最后一个可通过的信道长度为1200mm(余量有限);基于3dB COM通过率的插入损耗阈值约为41dB。

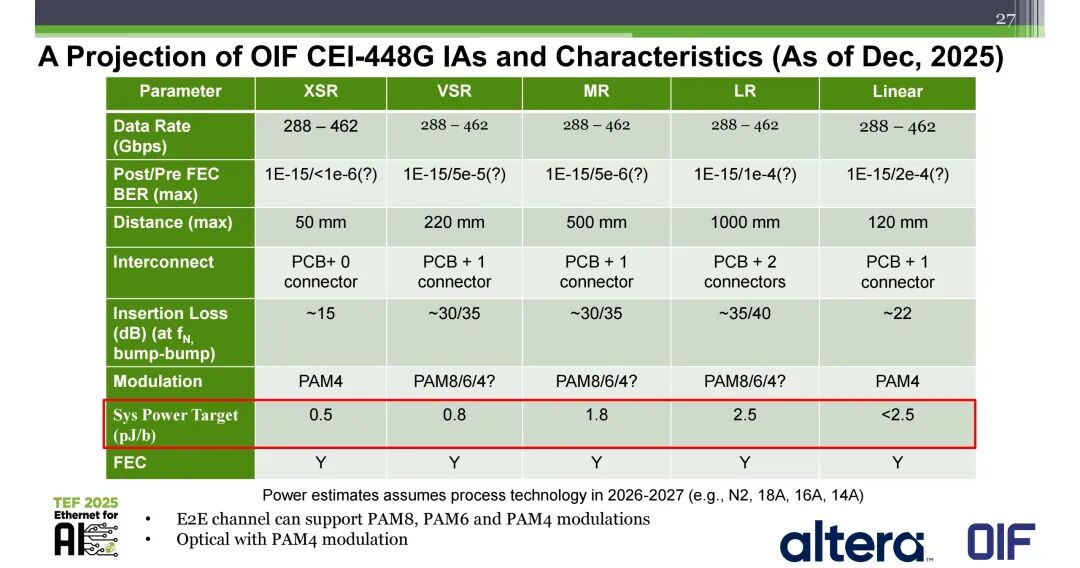

基于仿真与产业共识,Mike Li明确了CEI-448G各接口的核心参数:XSR、VSR、MR、LR、Linear接口均支持288-462Gbps的速率范围,所有接口均支持FEC功能,功耗预估基于2026-2027年的工艺节点(如N2、18A、16A、14A):

- XSR接口:FEC后误码率上限1E-15,FEC前误码率上限待定(<1e-6),最大传输距离50mm,无连接器,奈奎斯特频率下凸点到凸点插入损耗约15dB,调制格式为PAM4,系统功耗目标0.5pJ/b;
- VSR接口:FEC后误码率上限1E-15,FEC前误码率上限5e-5,最大传输距离220mm,1个连接器,插入损耗约30/35dB,调制格式待定(PAM8/6/4),功耗目标0.8pJ/b;
- MR接口:FEC后误码率上限1E-15,FEC前误码率上限5e-6,最大传输距离500mm,1个连接器,插入损耗约30/35dB,调制格式待定(PAM8/6/4),功耗目标1.8pJ/b;
- LR接口:FEC后误码率上限1E-15,FEC前误码率上限1e-4,最大传输距离1000mm,2个连接器,插入损耗约35/40dB,调制格式待定(PAM8/6/4),功耗目标2.5pJ/b;
- Linear接口:FEC后误码率上限1E-15,FEC前误码率上限2e-4,最大传输距离120mm,1个连接器,插入损耗约22dB,调制格式为PAM4,功耗目标<2.5pJ/b。

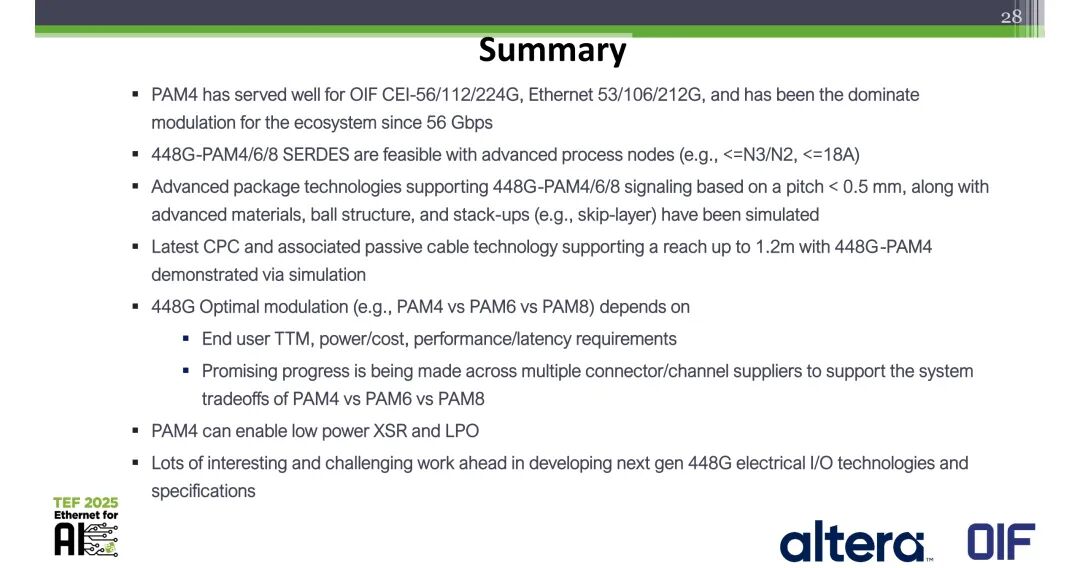

4.5 核心总结

Mike Li在分享最后给出了产业共识:PAM4调制在OIF CEI-56/112/224G、以太网53/106/212G标准中得到了广泛应用,自56Gbps以来一直是生态系统的主导调制格式;基于先进工艺节点,448G-PAM4/6/8 SERDES具备技术可行性;<0.5mm球间距的先进封装技术可支持448G-PAM4/6/8信号传输,相关仿真已完成;基于最新CPC与配套无源线缆技术,仿真验证了448G-PAM4可实现最长1.2m的传输距离;448G的最优调制格式取决于终端用户的上市时间、功耗/成本、性能/时延需求,多家连接器与信道供应商已取得积极进展,可支撑PAM4与PAM6/PAM8的系统权衡;PAM4可实现低功耗的XSR与LPO方案;下一代448G电气I/O技术与规范的开发仍有大量具有挑战性的工作需要完成。
五、光学技术对Scale-Up/Out链路的支撑能力(演讲者:Jeff Hutchins,Ranovus)

Jeff Hutchins的分享围绕AI集群Scale-Up/Out场景的光互连需求、能效与可靠性要求、技术选型与成本优化展开。

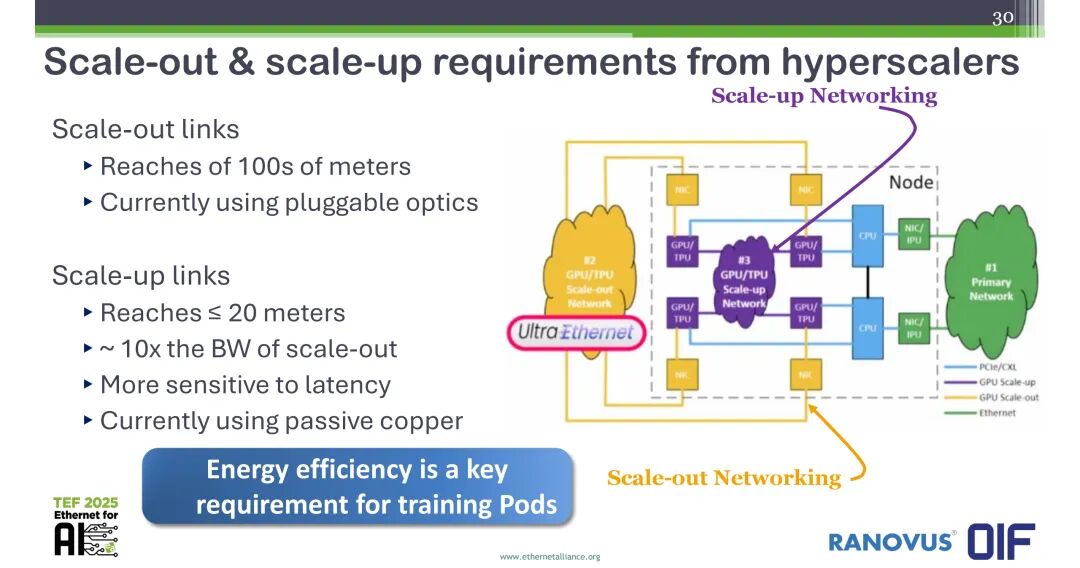

5.1 AI集群的光互连核心需求
超大规模厂商的Scale-Out与Scale-Up场景对光互连的需求存在显著差异:Scale-Out链路的传输距离为数百米,当前采用可插拔光模块;Scale-Up链路的传输距离≤20米,带宽需求约为Scale-Out的10倍,对时延更敏感,当前采用无源铜缆。能效是AI训练集群的核心需求,Scale-Up网络的带宽约为Scale-Out网络的10倍,主导了机架内互连的功耗,因此低功耗光方案是产业核心研发方向。

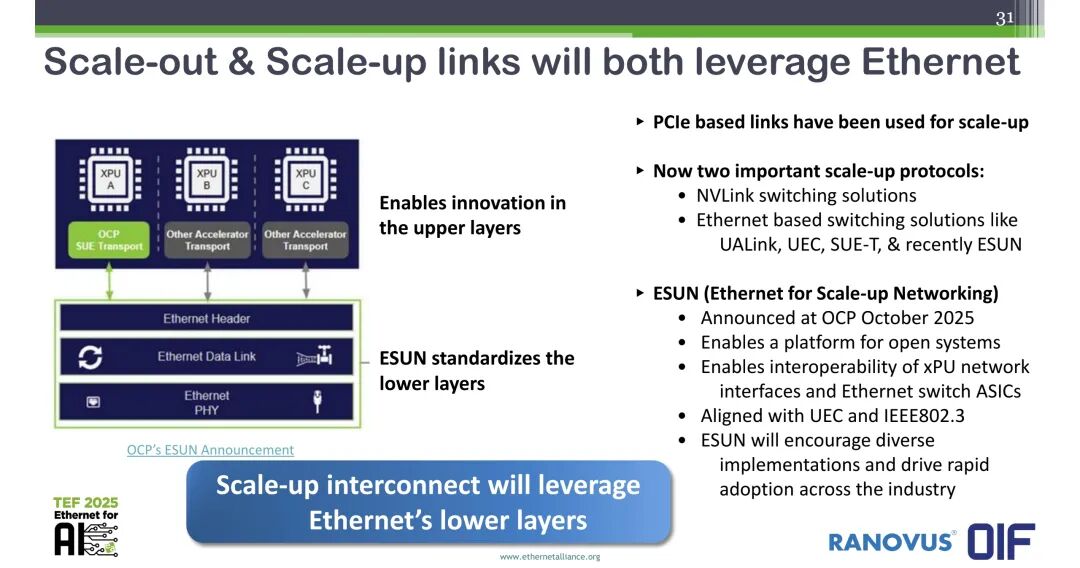

5.2 Scale-Up互连的以太网技术路线
Jeff Hutchins明确,Scale-Up与Scale-Out链路均将采用以太网技术,Scale-Up互连将复用以太网的底层架构。此前Scale-Up场景多采用基于PCIe的链路,目前已有两个核心的Scale-Up协议:NVLink交换方案,以及基于以太网的交换方案(如UALink、UEC、SUE-T,以及最新发布的ESUN)。

其中,ESUN(Ethernet for Scale-up Networking)于2025年10月在OCP大会上发布,为开放系统提供了平台,可实现xPU网络接口与以太网交换机ASIC的互操作性,与UEC、IEEE802.3标准对齐,将推动多样化的实现方案,加速全行业的规模化应用。以太网的底层标准化可支撑上层协议的创新,同时实现不同厂商设备的互操作。

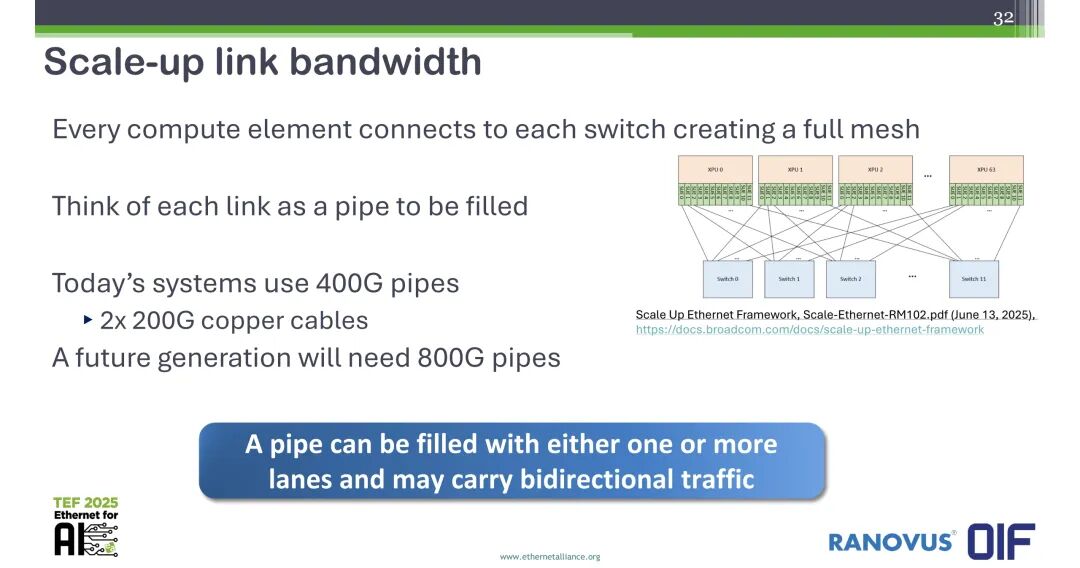

从带宽需求来看,全mesh互连架构下,每个计算单元都与每个交换机连接,当前系统采用400G的链路管道,由2条200G铜缆实现,下一代系统将需要800G的链路管道,单条管道可由单通道或多通道承载,可支持双向流量。
5.3 光互连的能效与可靠性要求

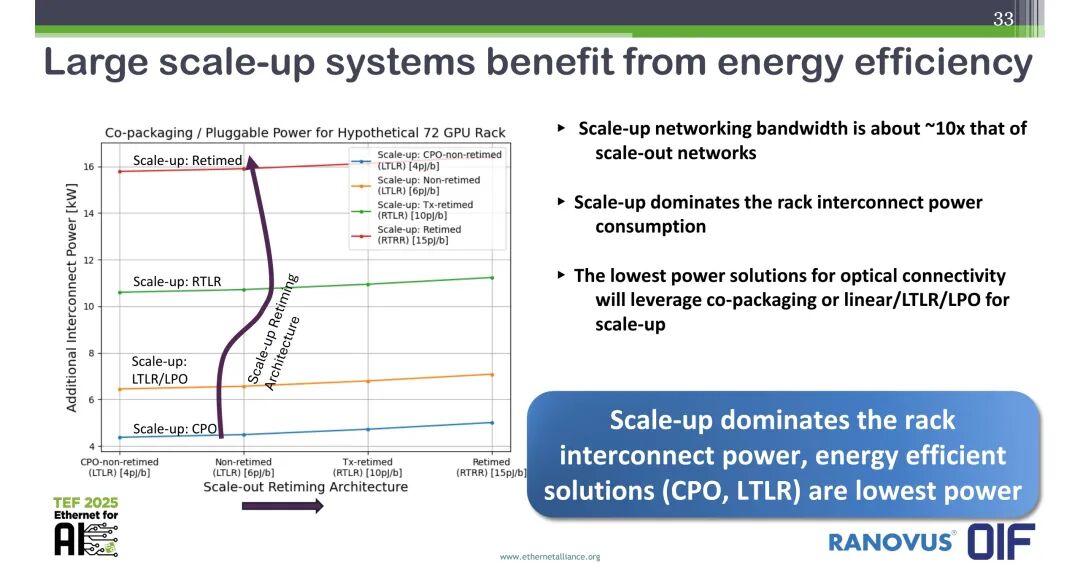

能效方面,针对72GPU机架的假设场景,不同光架构的功耗存在显著差异:非重定时的CPO(LTLR)功耗最低,约4pJ/b;非重定时的LTLR/LPO功耗约6pJ/b;Tx重定时的RTLR功耗约10pJ/b;全重定时的RTRR功耗约>15pJ/b。

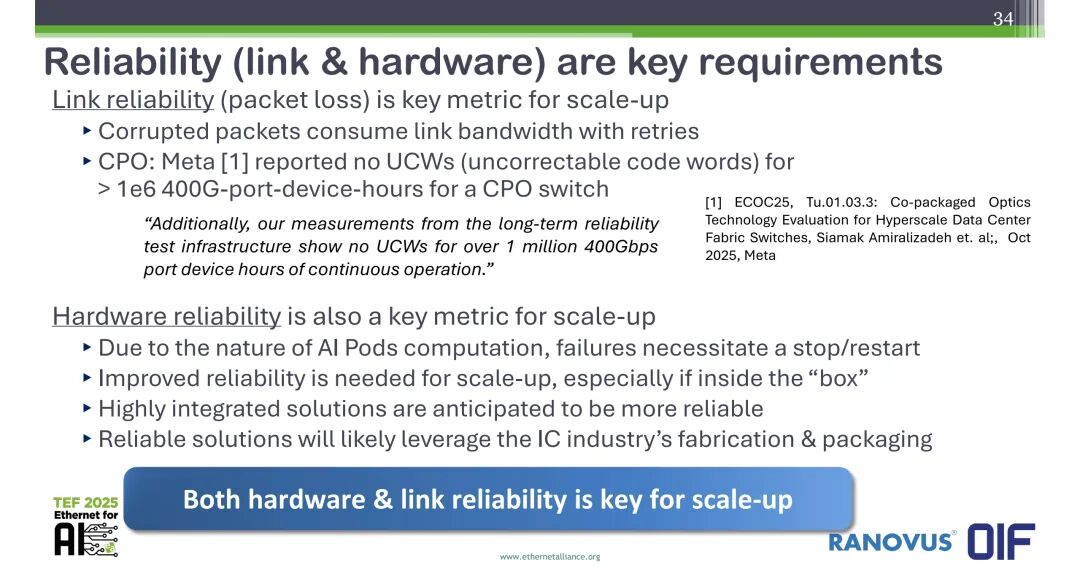

可靠性方面,链路可靠性(丢包)是Scale-Up的核心指标,损坏的数据包会导致重传,占用链路带宽;Meta在ECOC25上发布的测试数据显示,其CPO交换机在超过1e6小时的400G端口设备连续运行中,未出现任何不可纠正码字(UCW),验证了CPO方案的高可靠性。硬件可靠性同样是核心指标,AI集群的计算特性决定了硬件故障会导致训练任务的停止与重启,Scale-Up场景对硬件可靠性的要求更高,尤其是“机箱内”的设备,高集成度方案预计具备更高的可靠性,可靠的方案将依托IC行业的成熟制造与封装能力。

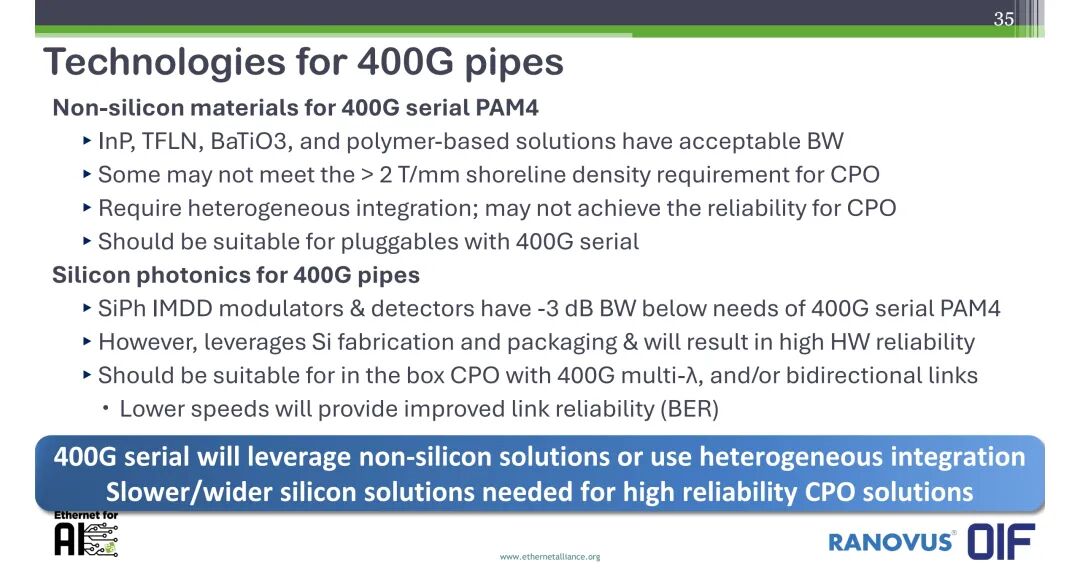

5.4 400G串行链路的技术选型与成本优化

针对400G串行链路的技术选型,产业界形成了明确的方向:
- 非硅材料方案:InP、TFLN、BTO、聚合物基方案具备足够的带宽,可支持400G PAM4,但部分方案无法满足CPO所需的>2T/mm的shoreline密度要求,需要异质集成,可能无法达到CPO的可靠性要求,适合400G的可插拔模块场景;
- 硅光方案:IMDD调制器与探测器的-3dB带宽无法满足400G串行PAM4的需求,但可依托成熟的硅制造与封装工艺,实现更高的硬件可靠性,适合采用多波长、双向链路的机箱内CPO场景,更低的单波长速率可实现更优的链路误码率(BER)。
成本方面,铜方案是Scale-Up场景的基准方案,传统光方案的成本高于铜方案,光纤连接是降低成本的核心方向。其中单纤双向技术可在单根光纤上同时承载收发双向流量,将单链路的光纤数量减少50%,显著降低光纤基础设施的成本,低成本架构可采用这类优化后的光方案。

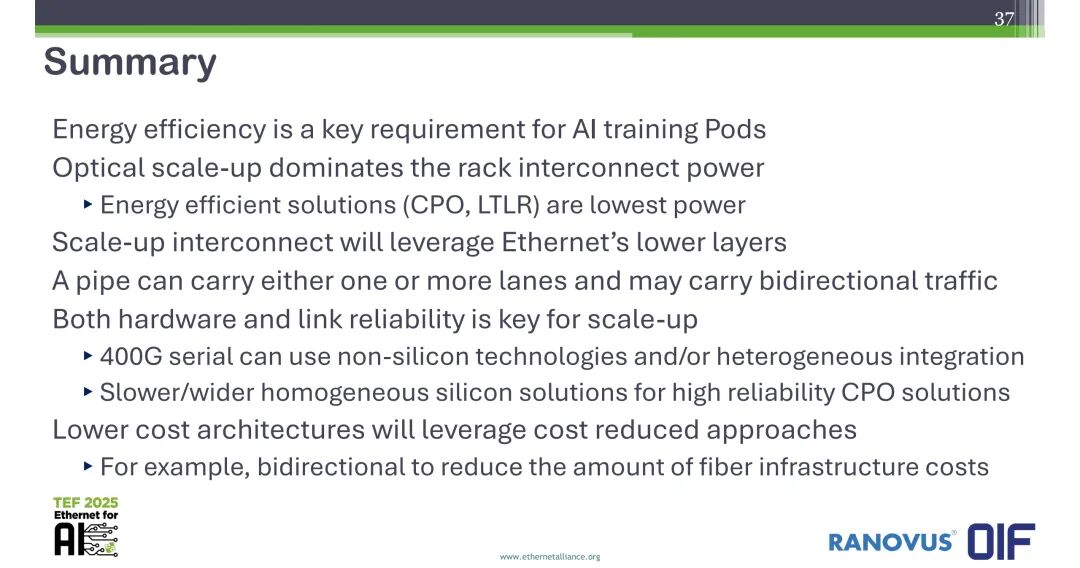

5.5 核心总结

Jeff Hutchins在分享最后给出了结论:能效是AI训练集群的核心需求,Scale-Up光互连主导了机架内互连的功耗,CPO、LTLR等能效方案的功耗最低;Scale-Up互连将采用以太网的底层架构;单条链路管道可由单通道或多通道承载,可支持双向流量;硬件与链路可靠性是Scale-Up场景的核心要求,400G串行链路可采用非硅技术或异质集成方案,高可靠性CPO方案需要采用速率更低、通道更宽的同质硅方案;低成本架构将采用成本优化的光方案,例如通过单纤双向技术降低光纤基础设施成本。
六、支撑448G技术落地的测量科学进展(演讲者:John Calvin,是德科技)

John Calvin的分享围绕高速互连技术的测试需求演进、信道性能测试、高阶调制分析能力、测试仪器性能展开。
6.1 高速网络规范与测试需求的演进

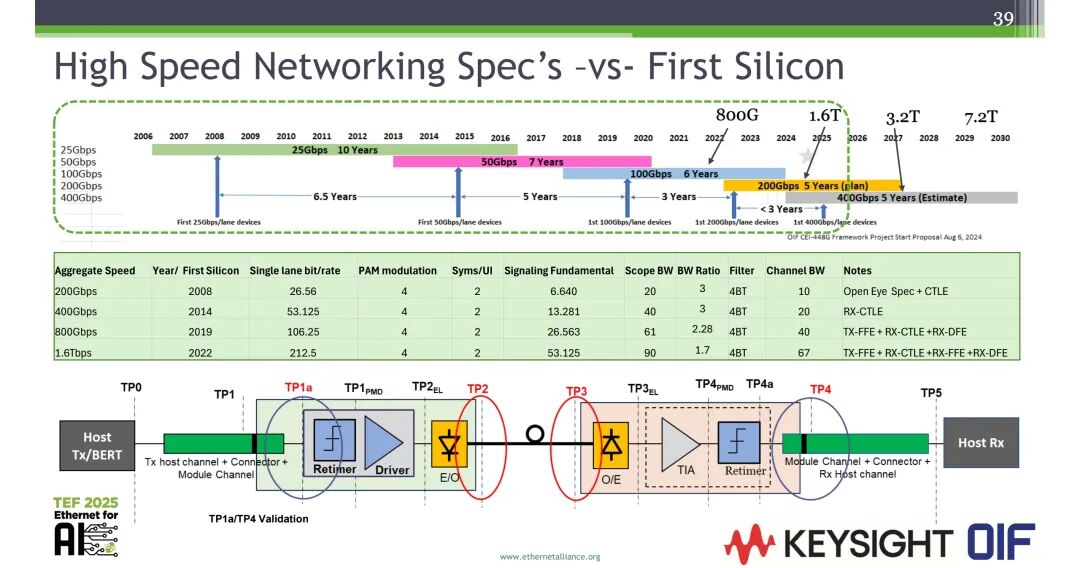

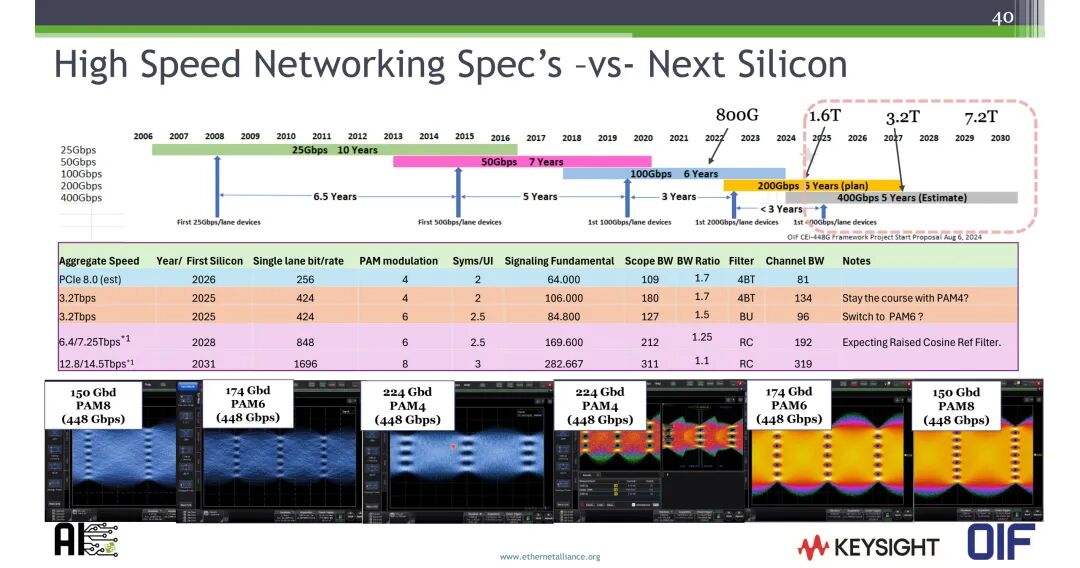

单通道速率的提升持续加快技术迭代节奏:单通道速率从25Gbps到50Gbps的落地间隔为10年,50Gbps到100Gbps为6.5年,100Gbps到200Gbps为5年,200Gbps到400Gbps缩短至3年。OIF CEI-448G框架项目于2024年8月启动,对测试测量技术提出了更高的要求。
不同代际以太网的测试需求持续升级:
- 200Gbps(2008年):单通道26.56Gbps,PAM4调制,所需示波器带宽20GHz,带宽比3;
- 400Gbps(2014年):单通道53.125Gbps,PAM4调制,所需示波器带宽40GHz,带宽比3;
- 800Gbps(2019年):单通道106.25Gbps,PAM4调制,所需示波器带宽61GHz,带宽比2.28;
- 1.6Tbps(2022年):单通道212.5Gbps,PAM4调制,所需示波器带宽90GHz,带宽比1.7;
- 下一代3.2Tbps(2025年):单通道424Gbps,若采用PAM4调制,所需示波器带宽180GHz,带宽比1.7,若采用PAM6调制,所需示波器带宽127GHz,带宽比1.5;
- 6.4/7.25Tbps(2028年):单通道848Gbps,PAM6调制,所需示波器带宽212GHz,带宽比1.25;
- 12.8/14.5Tbps(2031年):单通道1696Gbps,PAM8调制,所需示波器带宽311GHz,带宽比1.1。
6.2 信道性能测试与高阶调制分析能力

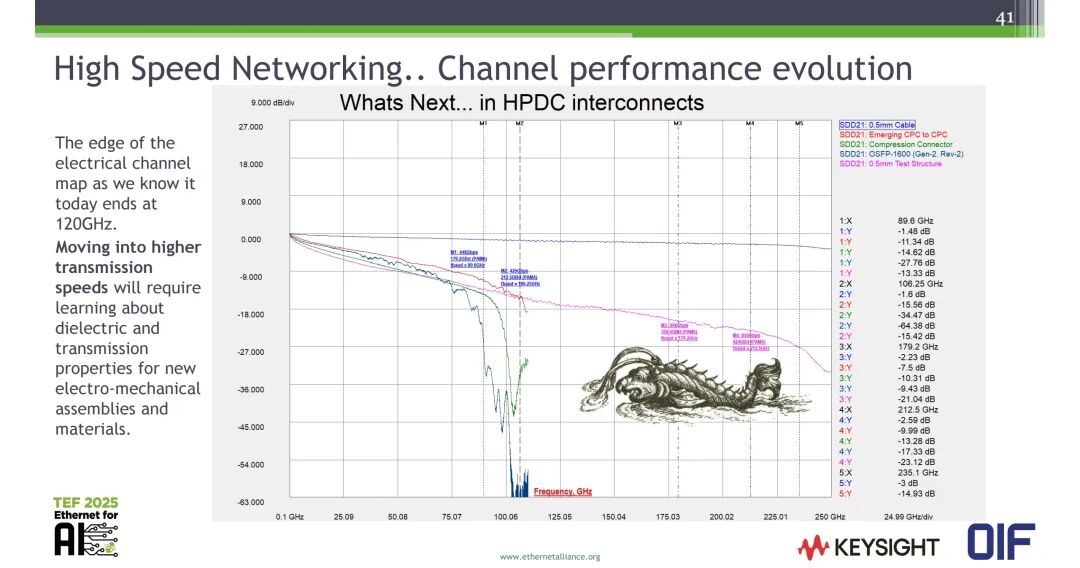

当前高速数据中心互连的电气信道带宽上限约为120GHz,向更高速率的演进,需要研究新型机电组件与材料在更高频率下的介电特性与传输特性。

本次分享披露了不同频率下的连接器插入损耗测试数据:89.6GHz(448G pam6)下,当前CPC to CPC连接插入损耗-11.34dB;106.25GHz下,当前CPC连接器插入损耗-14.62dB,而压接式连接器插入损耗则达到了-34.47dB。(紫色线的0.5mm test structure在89.6GHz下插损为13.3dB,106.25GHz下插损为15.42dB,并且在更高频率下没有快速衰减,在179.2GHz(896G PAM6)和212.5GHz(896G PAM4)下插损分别为21.4dB和23.12dB)。

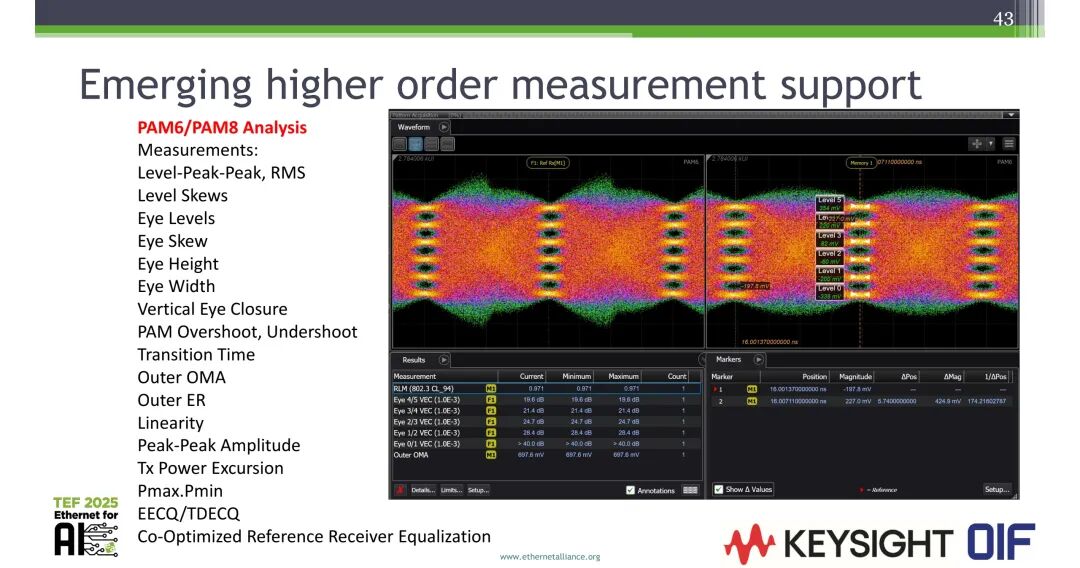

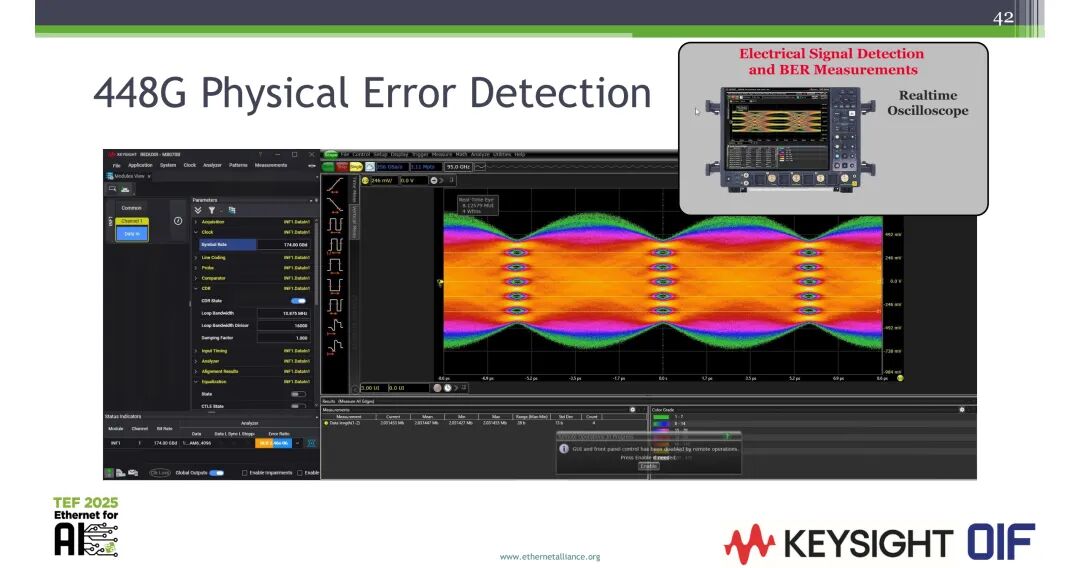

针对448G的电信号检测与BER测量,当前已具备完整的测试能力:实时示波器可支持448G物理层误码检测;针对高阶PAMn调制,已实现完整的PAM6/PAM8信号分析能力,可测量的参数包括电平峰峰值、RMS、电平偏斜、眼图电平、眼图偏斜、眼高、眼宽、垂直眼图闭合、PAM过冲/下冲、转换时间、外OMA、外消光比、线性度、峰峰值幅度、Tx功率偏移、EECQ/TDECQ,同时支持协同优化的参考接收机均衡功能。

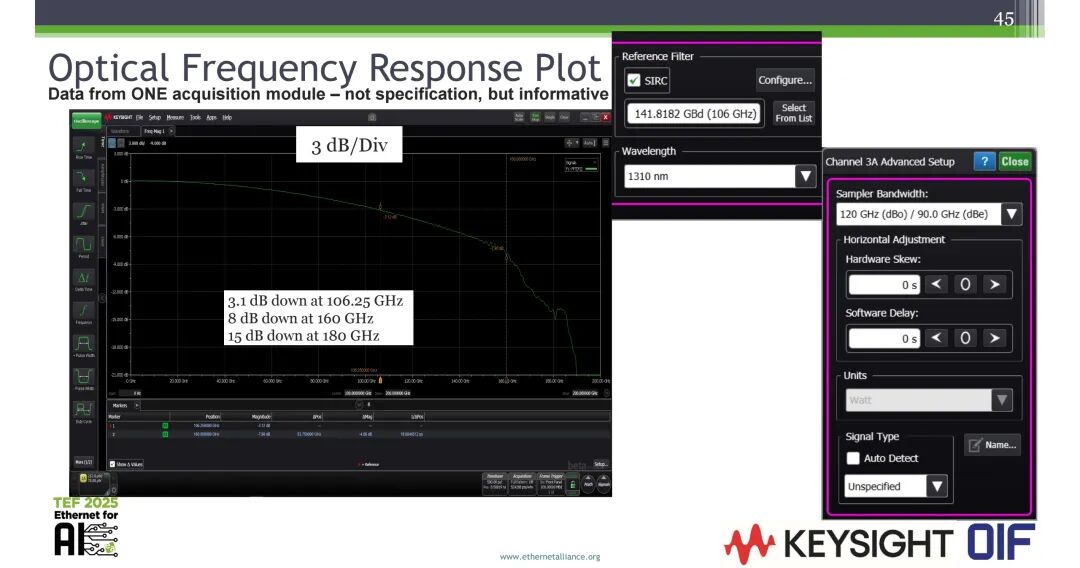

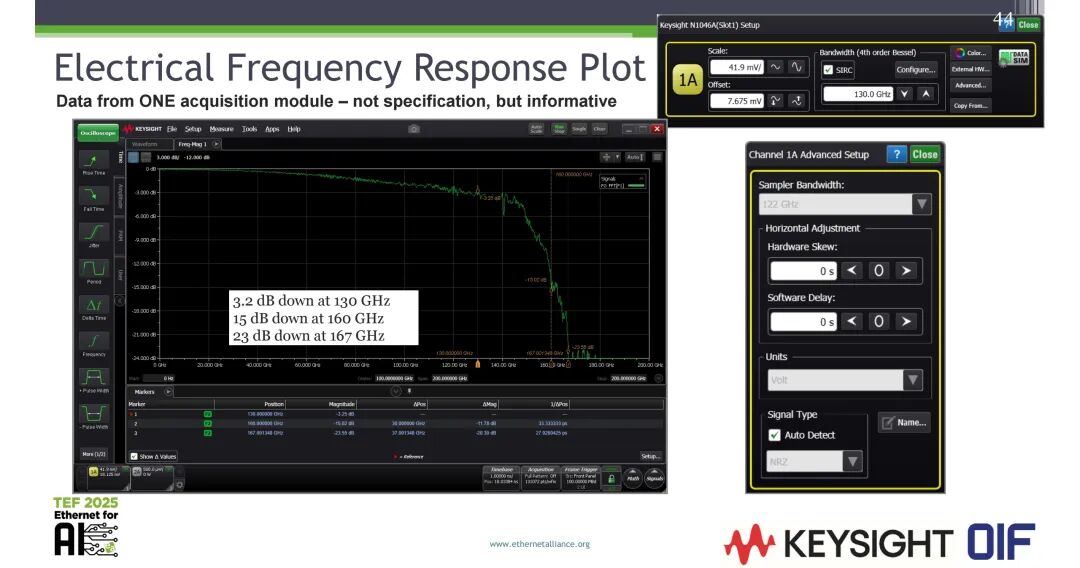

测试仪器的带宽性能已可满足448G场景的需求:电通道测试方面,当前的测试采集模块可实现130GHz频率下3.2dB的幅度衰减,160GHz频率下15dB的衰减,167GHz频率下23dB的衰减;光通道测试方面,可实现106.25GHz下3.1dB的衰减,160GHz下8dB的衰减,180GHz下15dB的衰减。

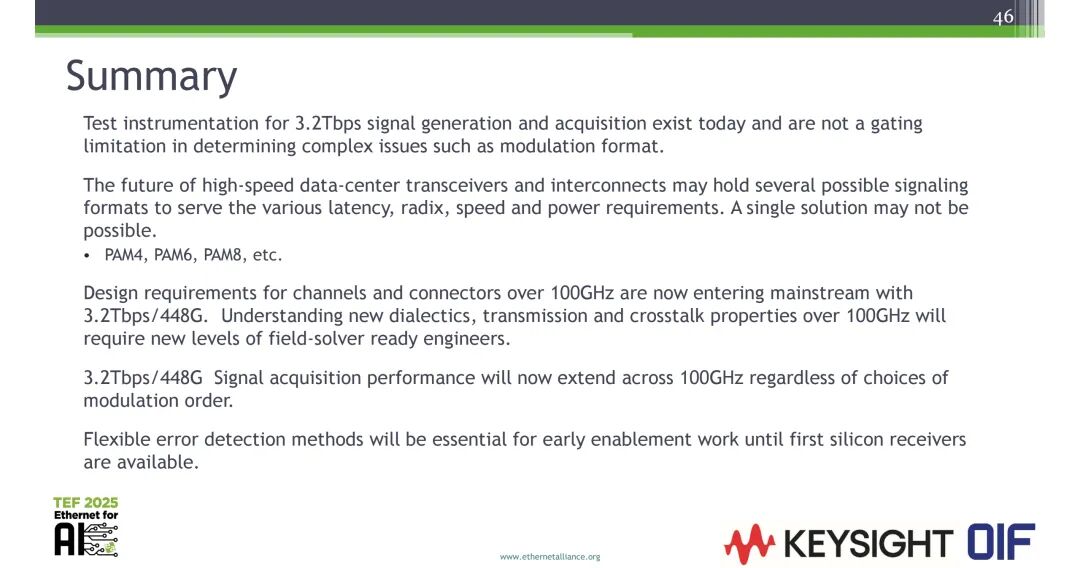

6.3 核心总结

John Calvin在分享最后给出了测试领域的产业共识:当前已具备3.2Tbps信号生成与采集的测试仪器,不会成为调制格式等复杂问题的瓶颈;下一代高速数据中心收发器与互连可能采用多种调制格式,以适配不同的时延、基数、速率与功耗需求,单一方案可能无法满足所有场景,包括PAM4、PAM6、PAM8等;随着3.2Tbps/448G技术的发展,100GHz以上的信道与连接器设计需求已进入主流,需要研究新型材料在100GHz以上的介电、传输与串扰特性,对具备场仿真能力的工程师提出了新的要求;无论采用哪种调制阶数,3.2Tbps/448G的信号采集性能都需要覆盖100GHz以上的频率范围;在首个接收电芯片完成之前,灵活的误码检测方法对早期的技术验证至关重要。
