OFC 2026 Nvidia大会报告：千兆瓦AI工厂时代的光互联与算力新范式

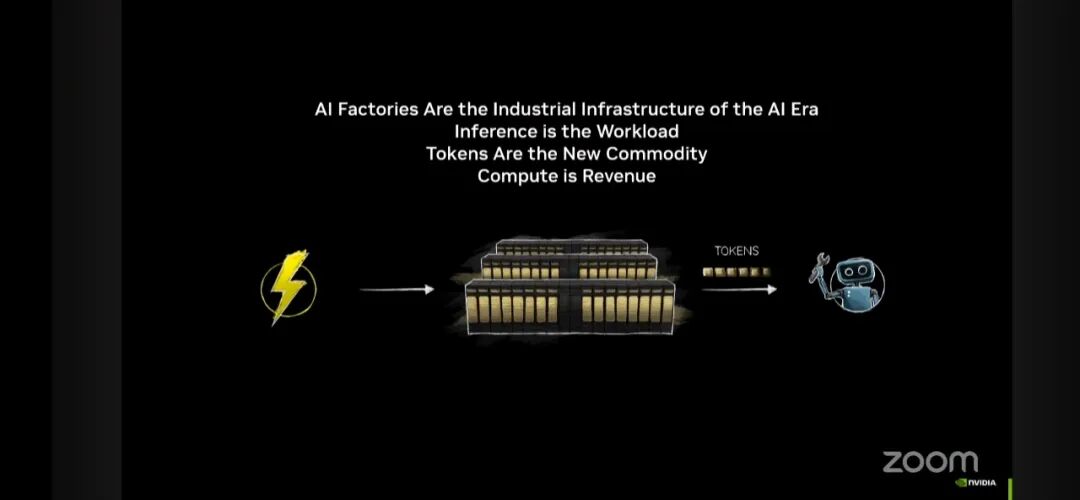

在2026年光通信顶会OFC上，NVIDIA高管Dr. Alexis Bjrlin带来了题目为《千兆瓦级AI工厂时代的网络技术》的演讲。整场演讲的核心，正是向行业宣告：AI工厂已成为AI时代的工业基础设施，算力就是营收，推理成为核心负载，Token是新的大宗商品，而光互联与网络技术，已经从传统数据中心的“辅助配件”，跃升为定义AI算力上限、决定AI工厂商业价值的核心中枢。

◆ AI工厂：AI时代的工业级智能生产系统

传统认知中，数据中心是承载算力的物理空间，而NVIDIA在演讲中重新定义了这一概念：AI工厂绝非普通的数据中心，而是工业级的智能生产系统，是AI时代的核心生产力载体。2030年，全球将有近百吉瓦的新增数据中心容量上线，仅头部超算企业今年在AI基础设施上的投入就将达到7000亿美元；一座1吉瓦的AI工厂，仅数据中心建设的资本投入就达400亿美元，配套的算力基础设施投入同样为400亿美元，如此巨额的投入，让AI工厂的运营效率、可靠性与盈利能力成为行业的核心命题。

报告指出，AI工厂的核心竞争力，围绕三大维度持续优化：其一是每瓦性能，即每兆瓦电力能产出的Token数量，直接决定了AI工厂的单兆瓦营收上限；其二是每美元性能，即单位资本投入能带来的产出效率，决定了巨额投资的回报周期；其三是智能质量，模型能力的提升会直接推高Token的商业价值，而这三大维度的优化，都离不开全栈技术的协同设计。

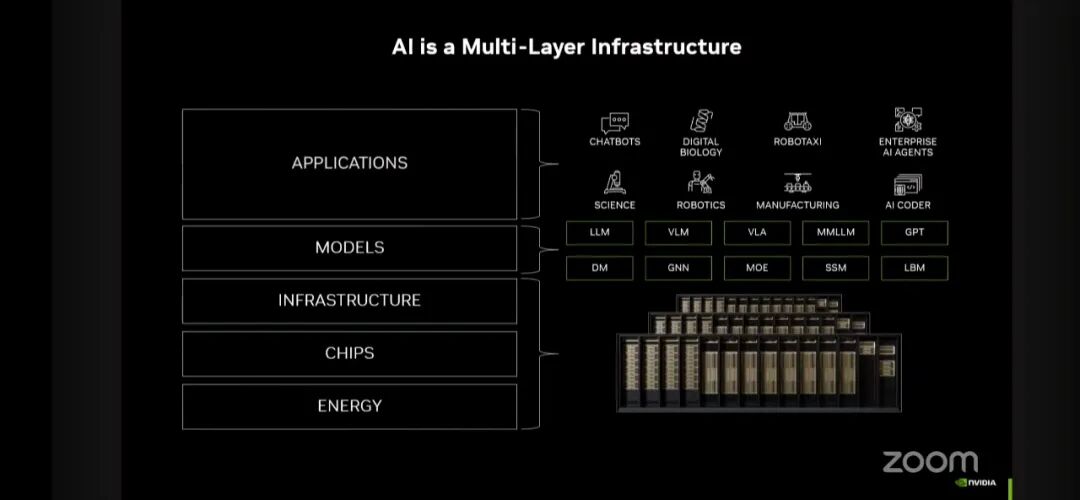

NVIDIA将其AI基础设施体系定义为五层全栈架构，从底层的能源与数据中心供电系统，到加速计算硬件，再到全球规模化部署的AI基础设施，向上延伸至全球开源社区与合作伙伴共同开发的AI模型，最顶层是支撑AI规模化落地的软件栈与平台。这一被黄仁勋称为“五层蛋糕”的全栈体系，支撑了从聊天机器人、AI编程助手到自动驾驶、企业级AI Agent的全场景应用，也彻底改变了算力基础设施的设计逻辑。

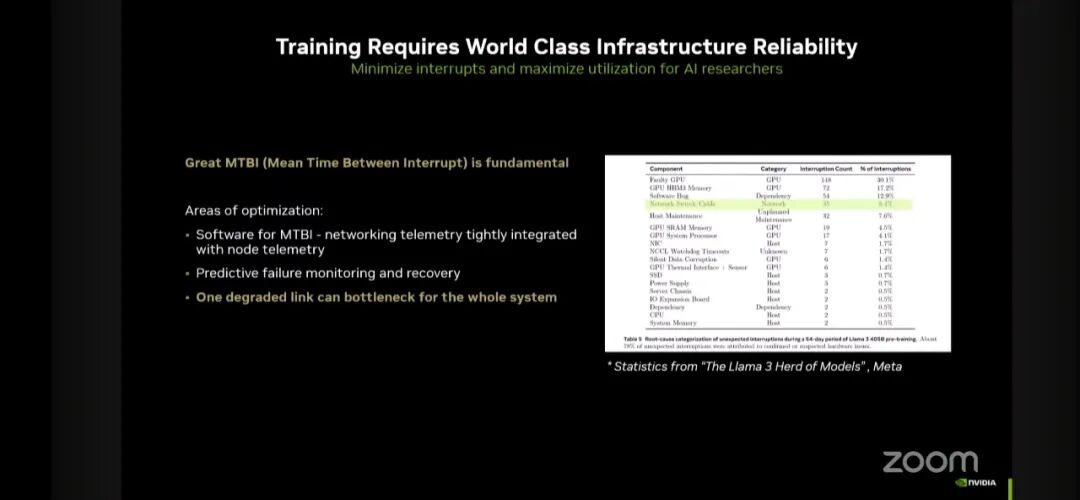

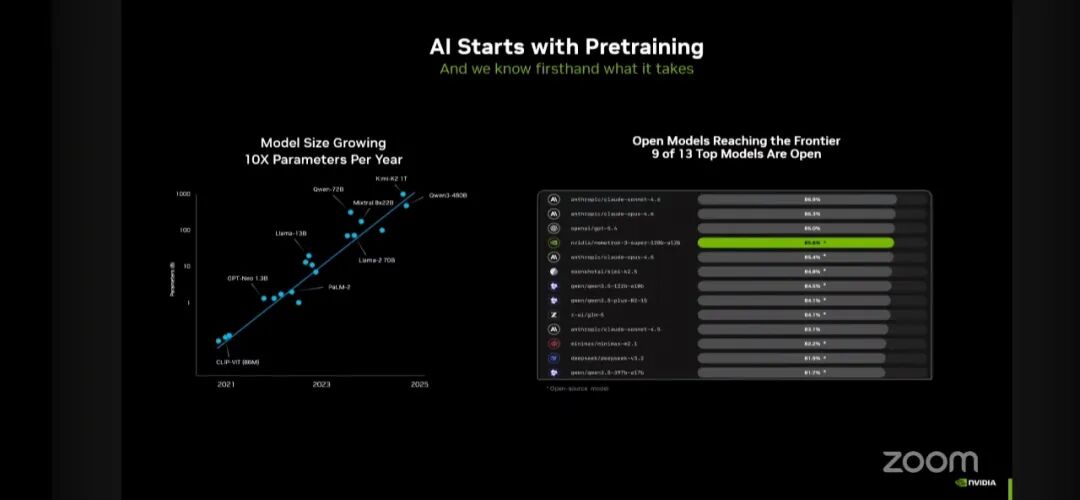

与此同时，AI工厂对基础设施的可靠性提出了近乎苛刻的要求。预训练大模型的单次训练任务成本可达数亿美元，一次故障就可能导致整个集群的吞吐量下降，带来巨额的时间与资金损失。Meta公开的Llama 3训练数据显示，在16000张GPU组成的集群、54天的预训练周期中，共出现了466次任务中断，即便只有部分故障来自网络问题，单个链路的性能下降、收发器的静默误码，都会产生“拖尾效应”，拖累整个16000GPU集群的整体吞吐量。

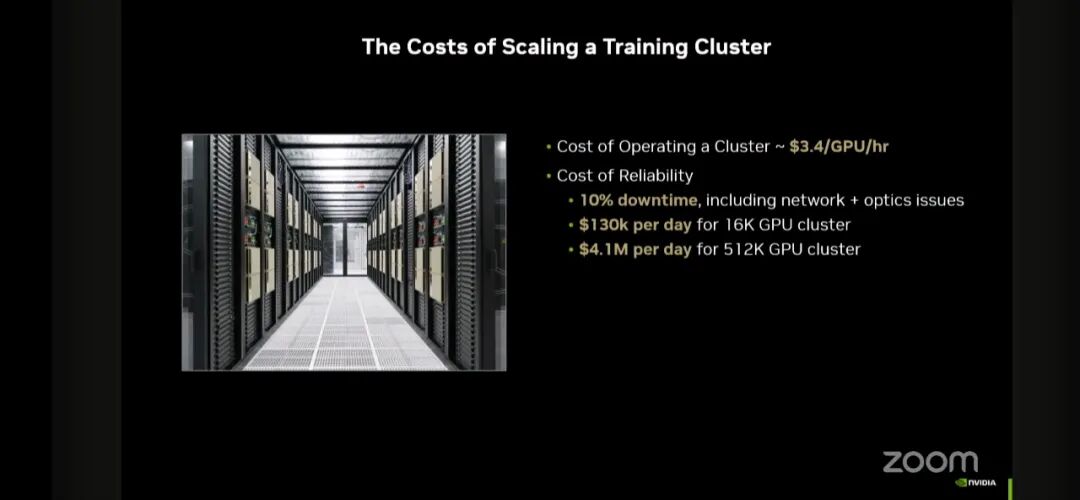

而在更大规模的集群中，可靠性的价值更为凸显：512K GPU集群的单小时运营成本约为3.4美元/GPU，10%的停机时间，就意味着每天410万美元的直接损失。因此，NVIDIA在演讲中强调，平均无中断时间（MTBI）是AI基础设施的核心指标，而网络与光通信技术的可靠性，直接决定了AI工厂的运营底线。

◆ 推理负载的颠覆性变革

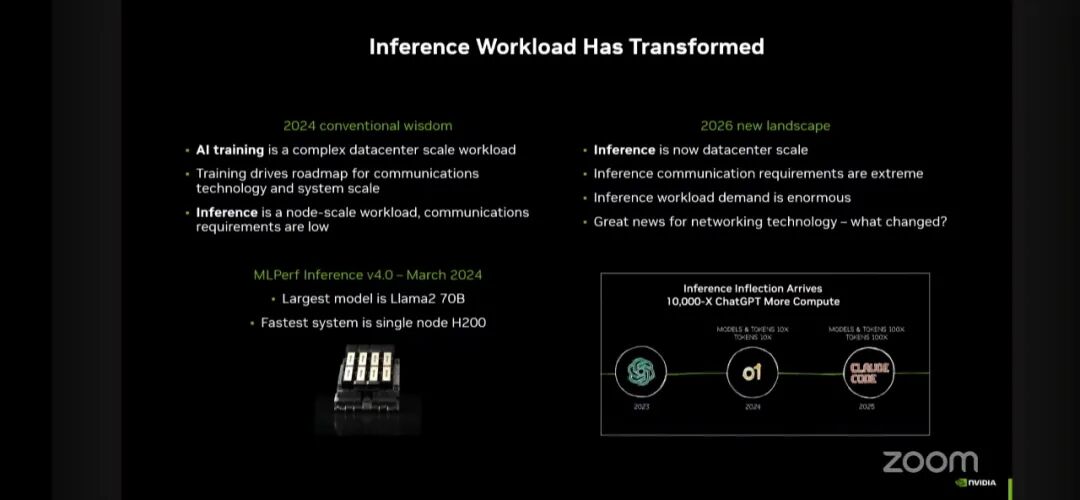

过去行业的共识是，AI训练是数据中心级的超大规模负载，驱动着通信技术与系统规模的技术路线演进，而推理只是节点级负载，对通信的要求极低。2024年MLPerf推理测试v4.0的结果印证了这一认知：当时最大的模型是Llama2 70B，性能最强的系统是单节点H200。但仅仅两年后的2026年，行业格局发生了彻底反转：推理已经成为数据中心级的核心负载，其对通信带宽、延迟与规模的要求达到了前所未有的高度。推理负载的底层逻辑发生了四大核心演进，彻底重构了对网络与光互联的需求：

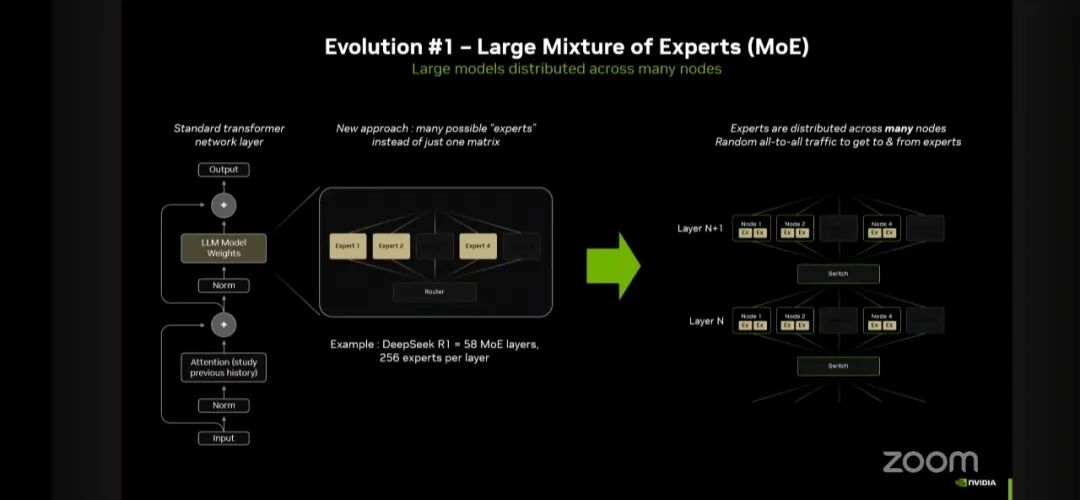

第一是大规模混合专家（MoE）架构的普及，彻底改变了网络流量模型。不同于传统的标准Transformer架构，MoE模型用多个动态路由的“专家子网络”替代了单一的参数矩阵，以DeepSeek R1为例，其拥有58个MoE层，每层设置256个专家，这些专家分布式部署在大量节点之上，每个输入Token会被动态路由到不同的专家子网络，产生了不规则的全到全通信流量——每个GPU都需要与其他所有GPU完成数据交互，这与传统的全归约通信模式完全不同，对网络的带宽、延迟与可扩展性提出了指数级增长的需求。

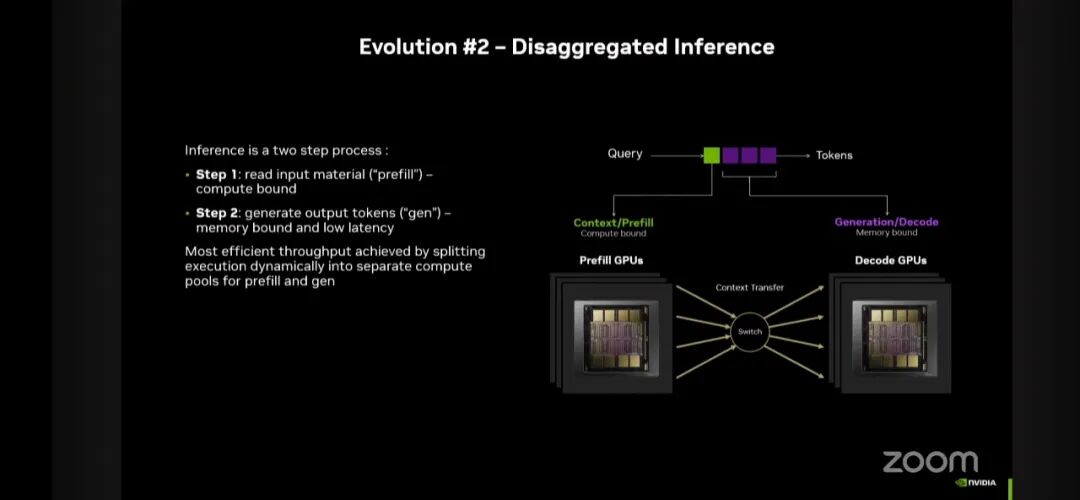

第二是解耦式推理架构的落地，实现了推理效率的量级跃升，也对跨节点网络提出了刚性要求。报告中指出，推理本质上是一个两步流程：第一步是预填充（Prefill）阶段，模型处理用户输入的上下文，执行大规模矩阵乘法，是典型的计算密集型负载；第二步是生成/解码（Decode）阶段，模型逐Token生成输出，需要频繁调用模型权重与KV缓存，是典型的内存密集型负载。

两个阶段的算力特性完全不同，传统的单节点部署无法同时适配两种负载的最优需求，而解耦式推理将GPU拆分为预填充池与解码池，分别为两个阶段加载专用内核实现最优性能，但这一架构的前提，是连接所有GPU的高带宽低延迟网络，确保预填充的上下文数据能无损耗地传输到解码池，不产生性能衰减。

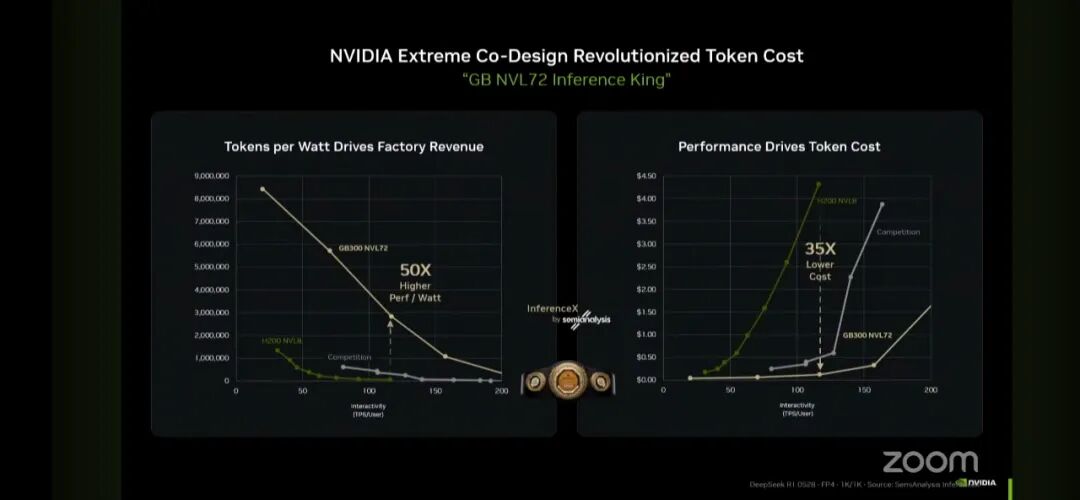

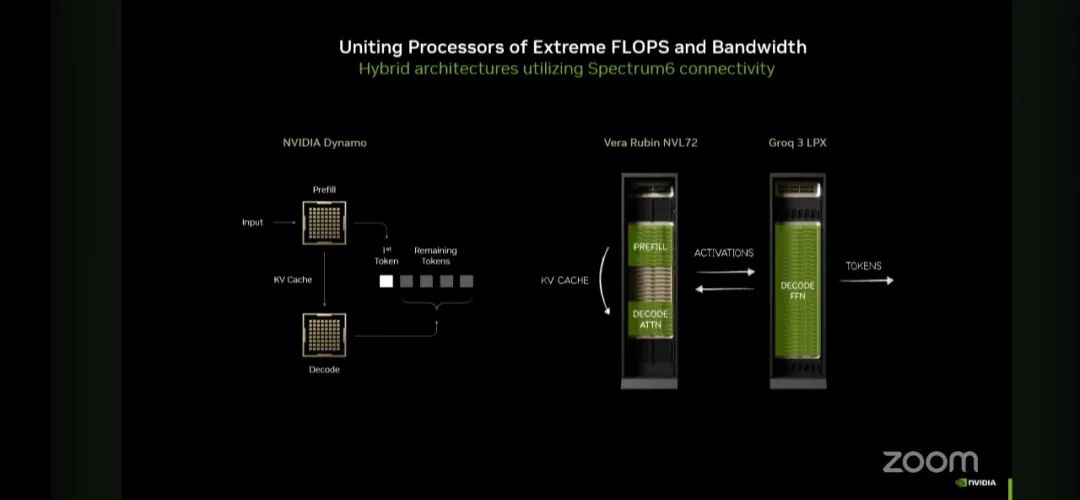

正是基于这一架构的全栈协同设计，NVIDIA GB300 NVL72实现了35倍的Token成本下降与50倍的每瓦性能提升，而全新的Vera Rubin平台与Groq3 LPX系统，更是通过Spectrum6互联的混合架构，进一步拓展了解耦式推理的性能边界。

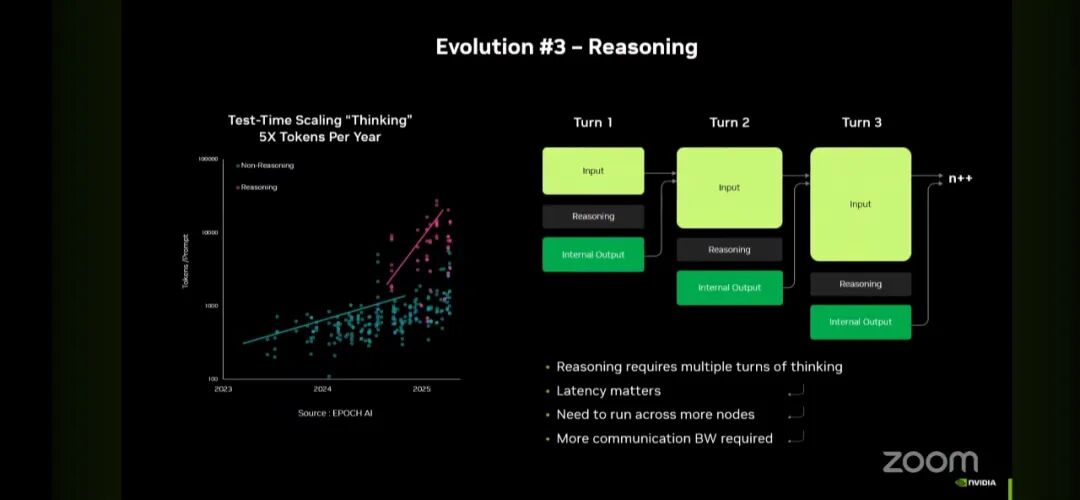

第三是多轮推理的普及，推高了对低延迟分布式算力的需求。不同于传统大模型的单轮输入输出，新一代推理模型需要通过多轮内部迭代、多步“思考”才能输出高质量结果，这意味着单查询需要生成更多的Token，也需要更低的端到端延迟，避免用户等待时间过长。而实现低延迟多轮推理的唯一方式，是将计算任务分散到更多GPU上并行执行，这进一步扩大了推理负载的集群规模，也带来了更多的跨节点通信需求。

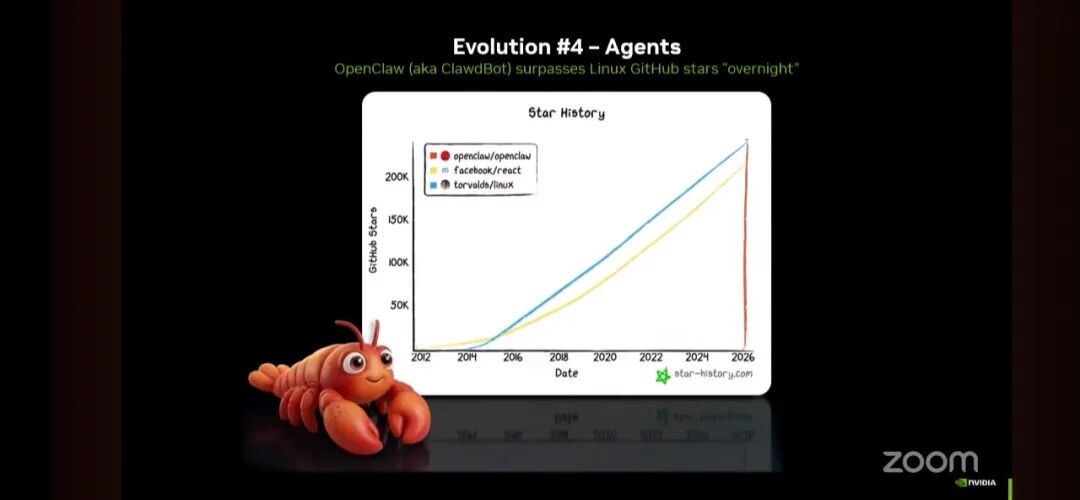

第四是AI Agent的爆发，带来了算力需求的量级跃升。演讲中提到，开源AI Agent项目OpenClaw（ClawdBot）的GitHub星标数一夜之间超越了Linux内核，成为史上增速最快的开源项目，这标志着AI已经从单轮问答的“聊天工具”，进入了可以自主执行长周期任务的智能体时代。不同于传统推理，AI Agent需要连续运行数小时，自主完成代码编写、测试验证、迭代优化等一系列操作，单任务的算力需求较传统问答提升了100-1000倍，也对网络的安全性、可靠性与持续通信能力提出了全新的要求。

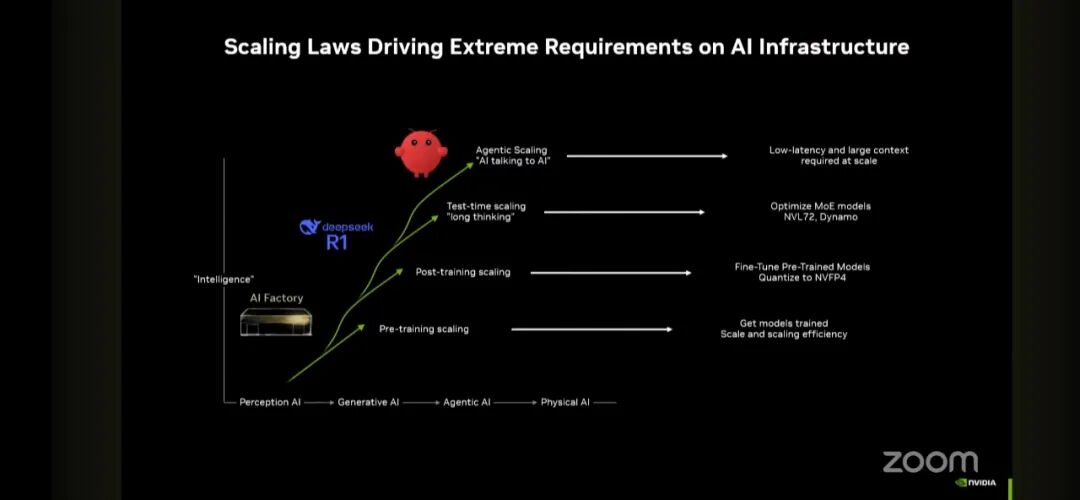

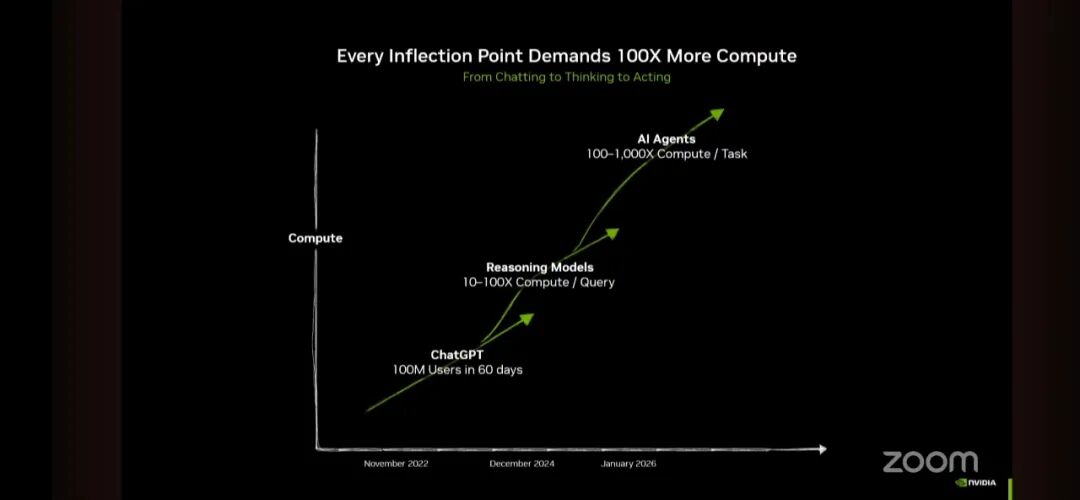

每一次AI能力的拐点，都带来了100倍以上的算力需求增长：2022年ChatGPT上线，60天突破1亿用户，开启了生成式AI的时代；2024年底推理模型落地，单查询的算力需求提升了10-100倍；2026年AI Agent的爆发，更是让单任务的算力需求提升了100-1000倍。而这些算力需求的落地，最终都指向了同一个核心——如何通过网络与光互联技术，将数十万甚至数百万GPU连接成一个高效协同的整体，实现从能源到智能、再到营收的高效转化。

◆ 数据中心即计算机，网络定义AI工厂的边界

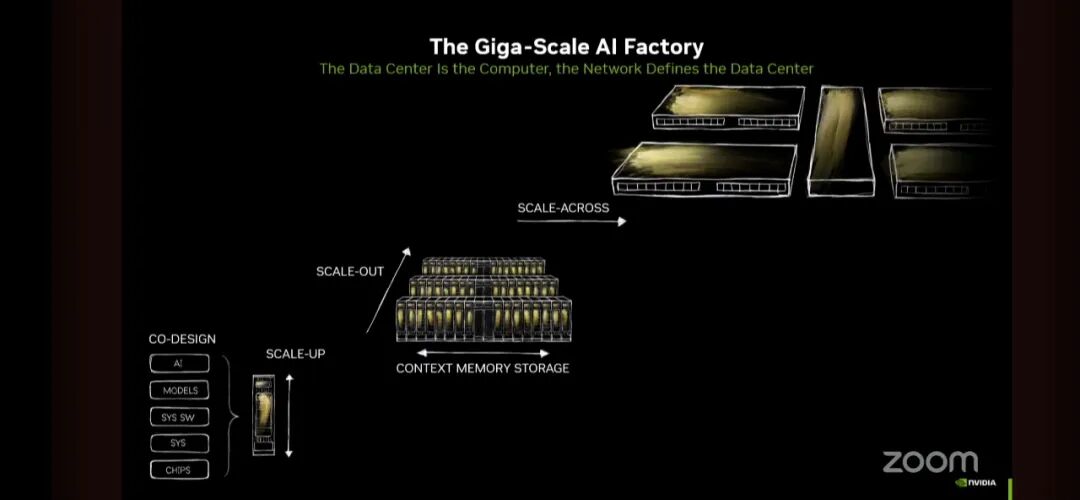

NVIDIA过往就多次在演讲中提出一个核心论断：数据中心就是计算机，而网络定义了数据中心的边界。AI工厂的算力扩展，遵循着scale-up、scale-out、scale-across的三层架构，而光互联技术，正是支撑这三层架构实现规模化扩展的核心支柱。

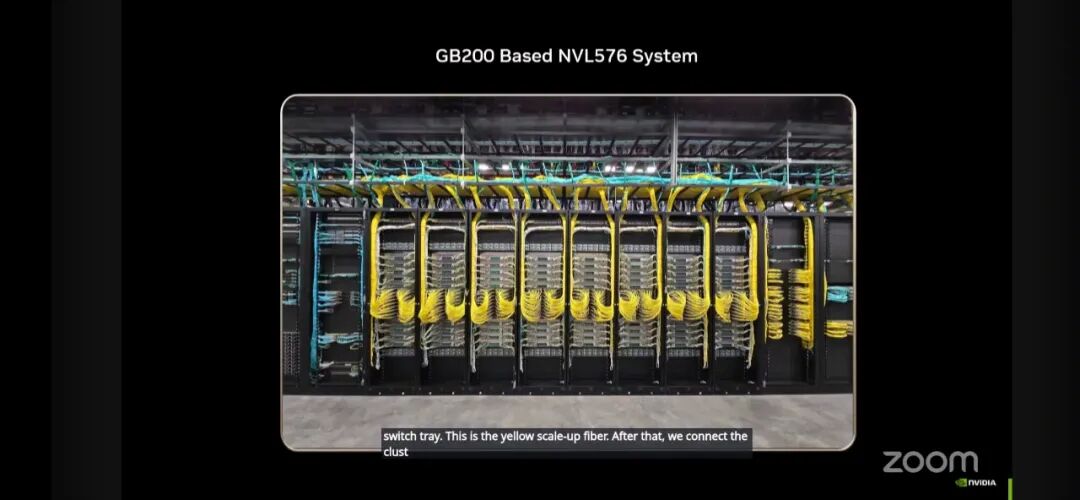

在scale-up层面，NVIDIA通过NVLink技术将多颗GPU集成为一个逻辑整体，Blackwell架构的NVL72系统，实现了72颗GPU的统一协同，如同单颗GPU一样高效运行；而新一代NVL576系统，更是通过8个GB200机架构建起强大的单域算力，机架内部通过铜缆实现NVLink 36架构的极致低延迟互联，而不同NVLink 36域之间，则通过光学NVLink交换托盘实现互联——这标志着光互联未来将从scale-out场景进入scale-up的核心域内互联场景。

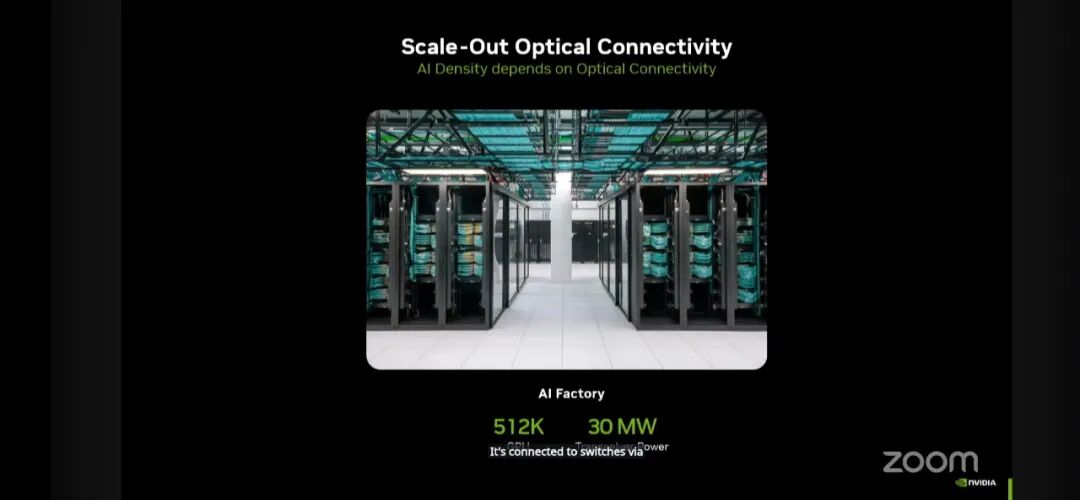

在scale-out与scale-across层面，光互联更是成为了唯一的解决方案。随着GPU中心架构替代了传统的CPU中心架构，网络带宽需求呈指数级增长，scale-out场景的互联已经全面从铜缆转向光学连接。在512K GPU的超大规模集群中，通常采用三层胖树网络与多轨拓扑架构，仅GPU服务器与交换机之间的互联，就需要超过120万个光收发器，这些光模块的功耗达到30MW，占整个集群总功耗的7%，而随着光互联向scale-up域的渗透，这一占比还将持续提升。AI工厂的算力密度，本质上由光互联的能力决定。

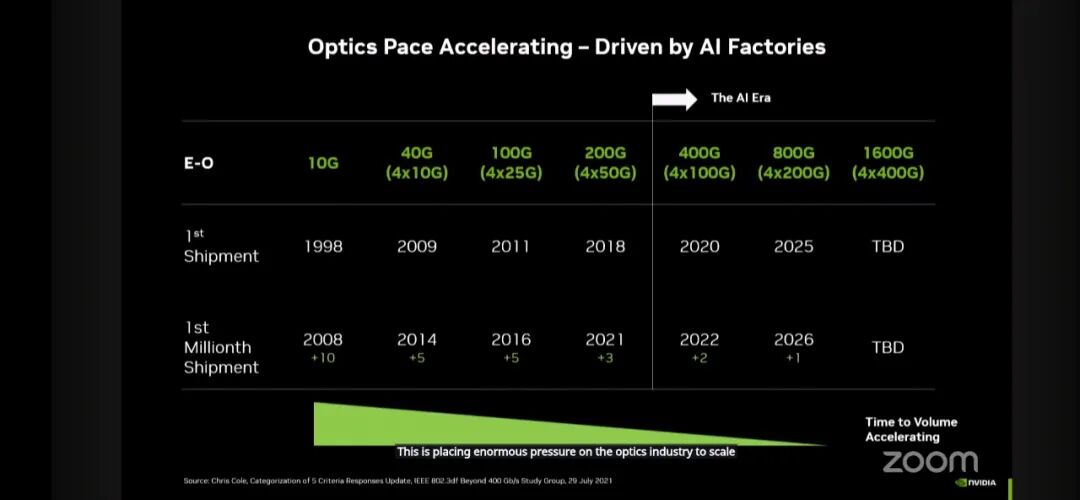

AI的爆发，也彻底加速了光通信行业的技术迭代速度。过去25年，光通信行业完成了从10G到1600G的代际跃迁，而技术量产的周期发生了颠覆性的变化：25年前，行业需要5年时间才能实现单个速率等级的百万台累计出货；而在AI时代，800G光模块实现年出货百万台仅用了2年时间，Blackwell架构发布后的一年里，1.6T光模块的出货量已经突破了百万台。这种前所未有的规模化速度，给整个光电子行业带来了巨大的机遇，也提出了前所未有的规模化挑战。

◆ 硅光与CPO技术：NVIDIA重构AI光互联的底层逻辑

面对AI工厂对光互联技术的极致需求，NVIDIA在演讲中全面披露了其在硅光子学领域的全栈布局，强调NVIDIA并非只是光器件的使用者，更是光互联未来技术的联合发明者，而其核心技术路线，正是基于硅光子学的共封装光学（CPO）技术。

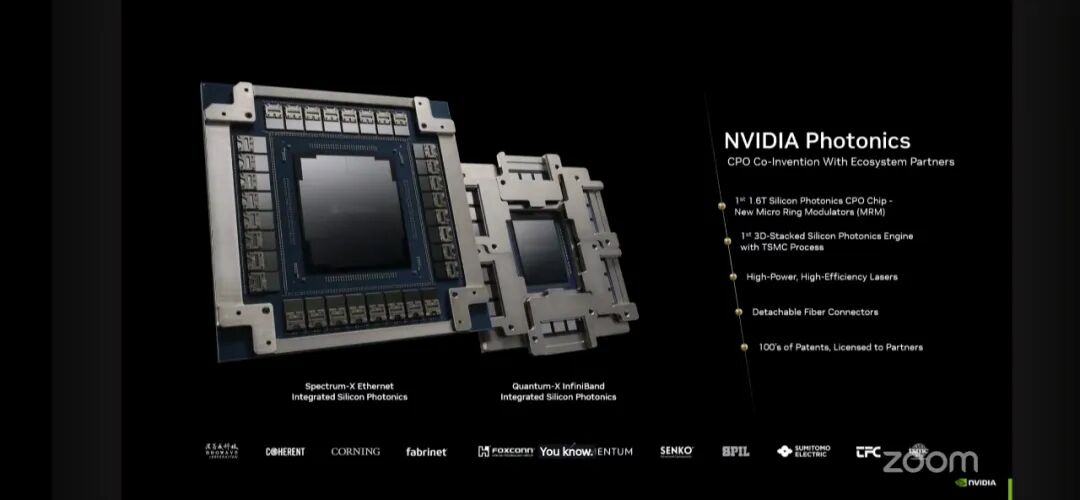

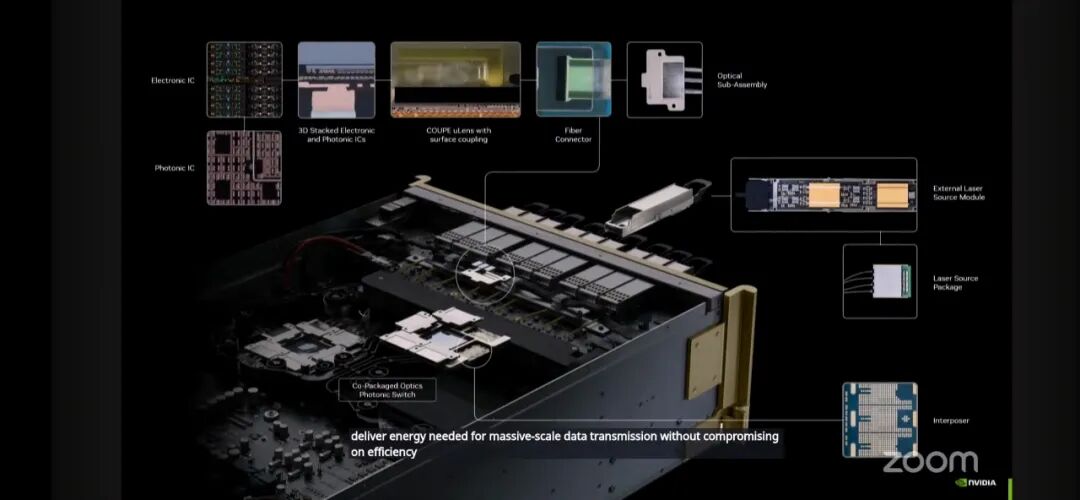

NVIDIA推出了两大集成硅光子学平台：面向以太网的Spectrum-X平台，与面向InfiniBand的Quantum-X平台，二者共同构成了AI工厂光互联的核心底座。CPO技术将光学引擎与交换芯片封装在一起，让光学模块更贴近计算核心，从底层解决了传统光模块的带宽瓶颈、功耗损耗与密度限制，实现了更高的带宽、更低的功耗与更大的部署规模。这一技术的突破，离不开电子芯片、光子学、封装技术、光纤连接与激光技术的全链路创新，更离不开与生态伙伴的深度协同——NVIDIA在演讲中明确表示，其硅光领域的所有专利，都将授权给生态合作伙伴，目标是构建开放的行业生态，而非封闭的技术壁垒。

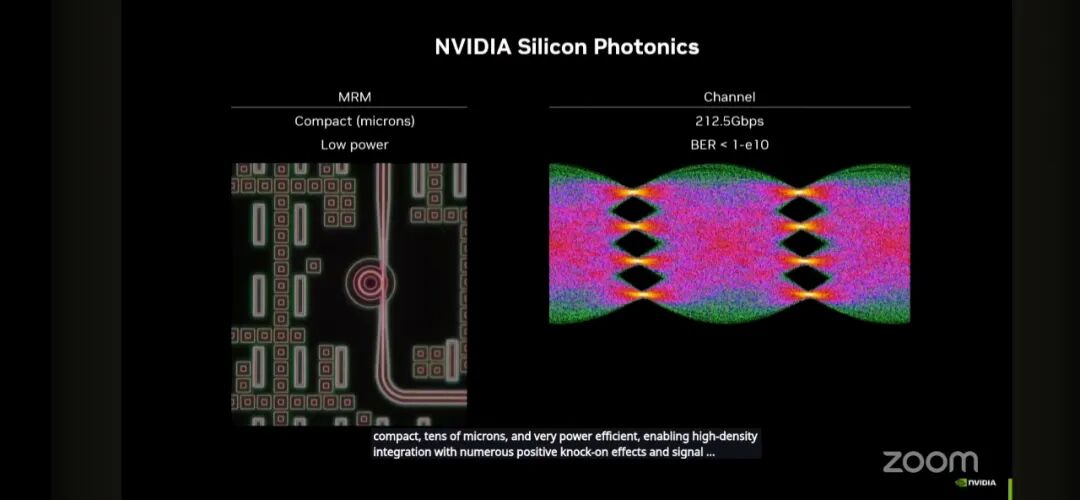

在CPO技术的核心，NVIDIA做出了一个关键的技术决策：以微环调制器（MRM）为核心，实现200G PAM4的单通道速率。传统的马赫-曾德尔调制器（MZM）体积大、功耗高，难以实现高密度集成，而MRM的尺寸仅为数十微米，功耗极低，天然支持高密度集成与波分复用，能够大幅降低封装成本，提升I/O扩展能力。

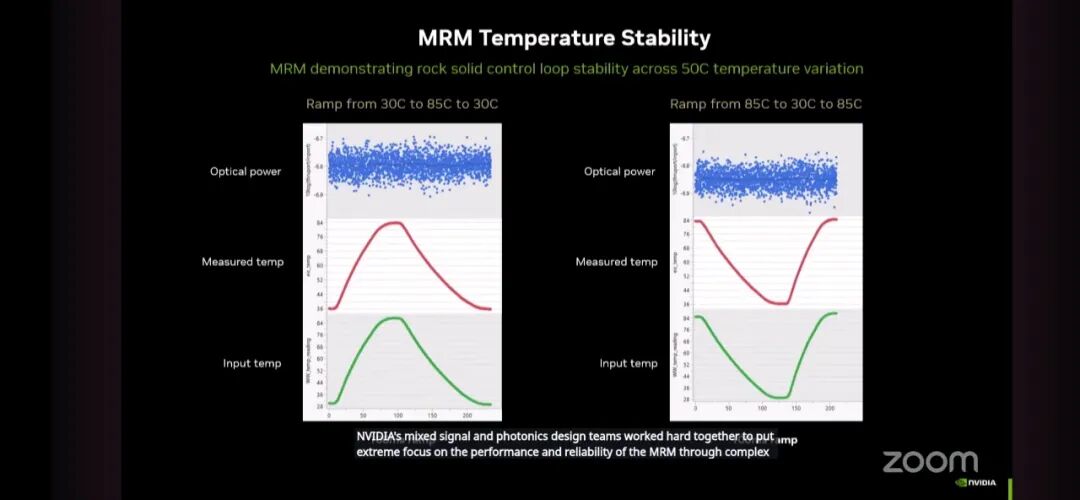

针对行业长期以来担忧的MRM温度稳定性问题，NVIDIA在演讲中披露了其技术突破：通过混合信号与光子学团队的联合设计，配合复杂的驱动、调谐与控制算法，其MRM实现了在50℃的快速温度波动下的稳定锁定，无论是从30℃升温到85℃再回落，还是从85℃降温到30℃再回升，MRM都能保持稳定的控制环路、光功率与传输性能，彻底解决了温度敏感的行业痛点。目前，NVIDIA的硅光子学MRM已经实现了212.5Gbps的单通道速率，误码率低于1e-10。

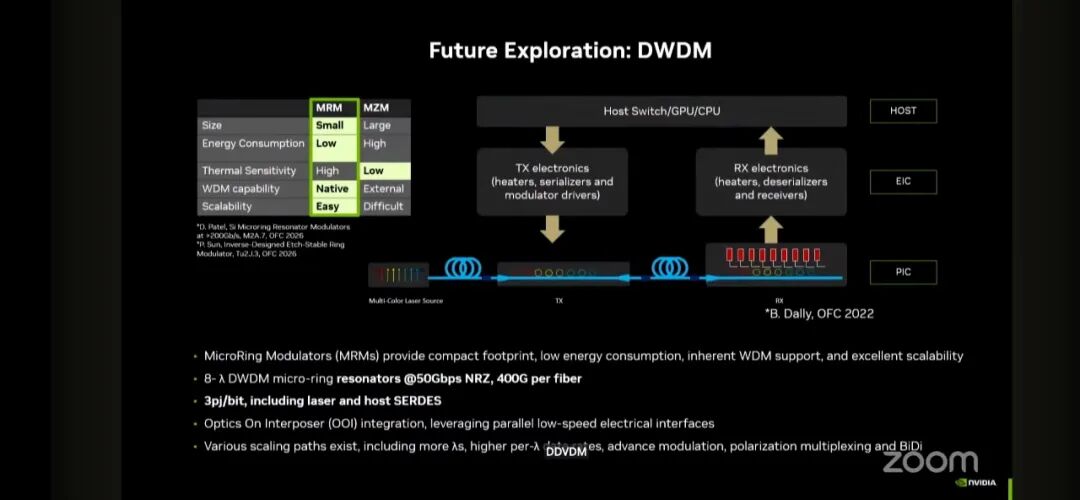

面向未来，NVIDIA将DWDM（密集波分复用）技术作为下一代AI光互联的核心演进方向。基于MRM阵列的8波长DWDM技术，能够在单根光纤上实现400Gbps的传输带宽，功耗低至3pj/bit（包含激光器与host SERDES），整体能效提升25%。同时，结合光学中介层（Optics On Interposer OOI）集成技术，能够通过并行低速低功耗的电气接口，实现光子芯片与计算芯片的高密度集成，彻底消除高速电接口的功耗与密度瓶颈。这一技术路线，能够通过增加波长数量、提升单波长速率、升级调制格式等方式，在不增加光纤数量的前提下，实现带宽的持续翻倍，让光互联的带宽增长速度超越摩尔定律，为千兆瓦级AI工厂提供持续的技术支撑。

◆ 全栈协同设计，定义AI工厂的未来

NVIDIA在演讲的最后强调，AI时代的技术突破，从来都不是单一环节的创新，而是全栈协同设计的结果。从芯片、系统、软件、模型到网络与光互联技术的全链路协同，是NVIDIA能够实现每年性能指数级跃升的核心逻辑。

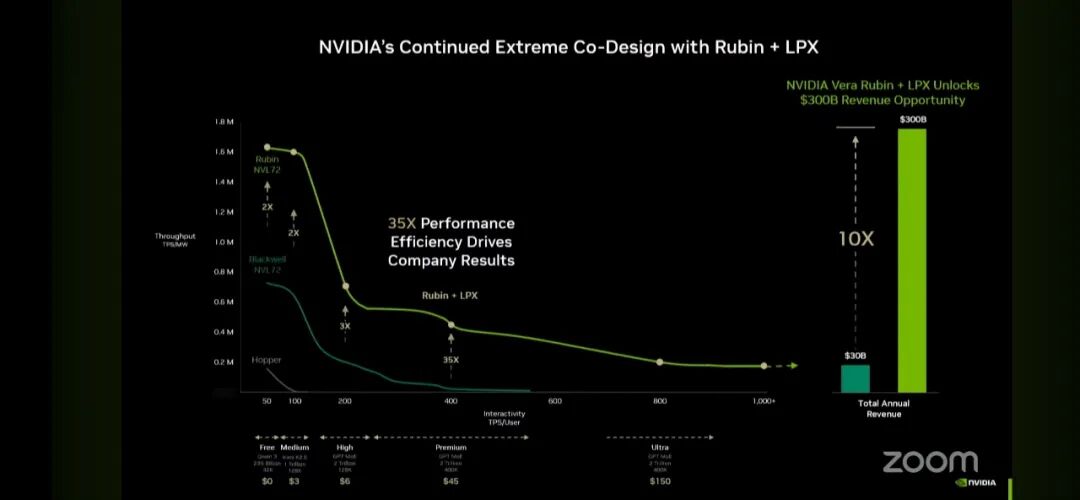

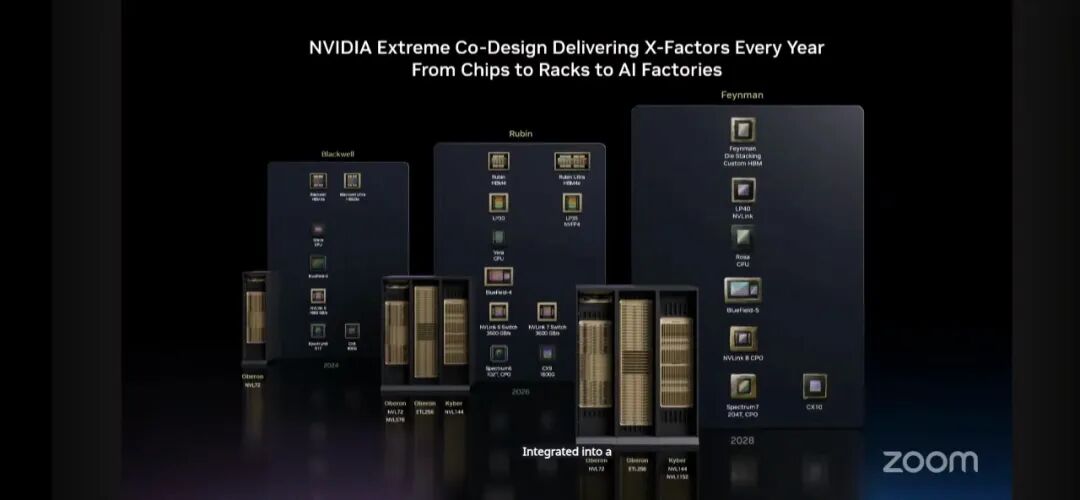

目前，基于Blackwell架构的GB200 NVL72系统已经实现了推理性能的量级突破，全新的Vera Rubin平台与Groq3 LPX系统，通过解耦式推理架构与Spectrum6互联技术，进一步解锁了3000亿美元的年度营收机遇。而面向下一代，NVIDIA公布了Feynman平台的技术路线：将采用全新的网络芯片，实现通信带宽的翻倍(204T Spectrum 7 CPO)，将CPO技术全面覆盖scale-up与scale-out全场景，同时通过新一代NVLink 8 CPO技术，将NVLink域的规模提升至1152节点，实现前所未有的算力协同能力。

这场OFC 2026的演讲，本质上是NVIDIA对AI时代基础设施的一次完整定义：AI的竞争，已经从单芯片的算力竞赛，升级到了全栈协同的千兆瓦AI工厂的竞赛。光电子技术不再是数据中心的“配角”，而是决定AI算力天花板、决定AI工厂商业价值的核心支柱，已经从物理层的连接技术，进化为AI工厂的中枢神经系统。NVIDIA通过全栈协同的技术布局与开放的生态策略，正在推动光通信行业与AI行业的深度融合，共同开启AI基础设施的全新时代。
