解决基于VectorGrid的矢量瓦片Y轴偏移的问题

​

前言

在前面的博文介绍中，在线连接如下：浅谈前端自定义VectorGrid矢量瓦片样式，基于VectorGrid加载GeoServer发布的矢量瓦片实例，这里介绍了在Leaflet中加载矢量瓦片，也支持样式的定制。这里采用的矢量瓦片是使用GeoServer发布出来的，而且在GeoServer中是用的900913的gridset。使用GeoServer是一种不错的解决方案，但是无疑要引入一个新的组件，如果容易存在访问瓶颈。因此，跟栅格瓦片的原理一样，我们是否可以类似于栅格瓦片的原理，直接访问已经生成好的矢量瓦片，来进行访问加速。

使用GeoServer瓦片存在几个问题，一个是瓦片访问性能依赖于GeoServer。在进行架构扩展时不太方便。在GeoServer发布的矢量瓦片请求格式跟Google的xyz瓦片访问不太一致，有一点点儿小复杂。在此背景下，我们尝试使用将矢量瓦片直接瓦片化，然后再使用VectorGrid进行展示，但是发现，使用自己切好的矢量瓦片的加载方式跟GeoServer发布的矢量瓦片，加载出来的效果不一致，Y轴出现了偏移。

本文将重点讲解，如何使用VectorGrid加载自己切好的矢量瓦片，同时解决其出现的Y轴偏转的问题，如果您在项目开发过程中也出现这个问题，可以从这篇博客中找到解决办法。

一、GeoServer的瓦片

1、GeoWebcache缓存配置

众所周知，在GeoServer甚至很多的应用系统当中，使用缓存来进行应用访问加速是常规的做法，也是很有效的方式。在gis中，缓存的使用就更频繁了。通过空间换时间，效率得到了很大的提升。首先在GeoServer中打开配置页面，查看GeoWebcache的详细位置，在地址栏中输入：

http://localhost:8083/geoserver/gwc/​

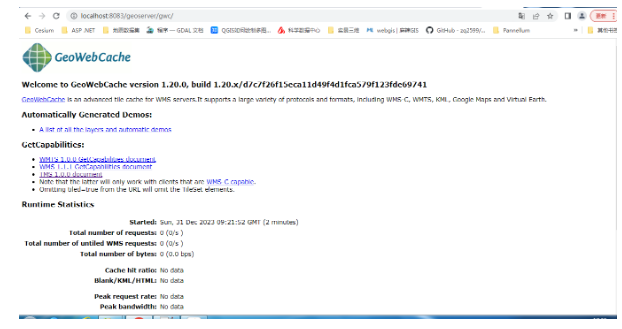

然后可以看到以下的配置页面：

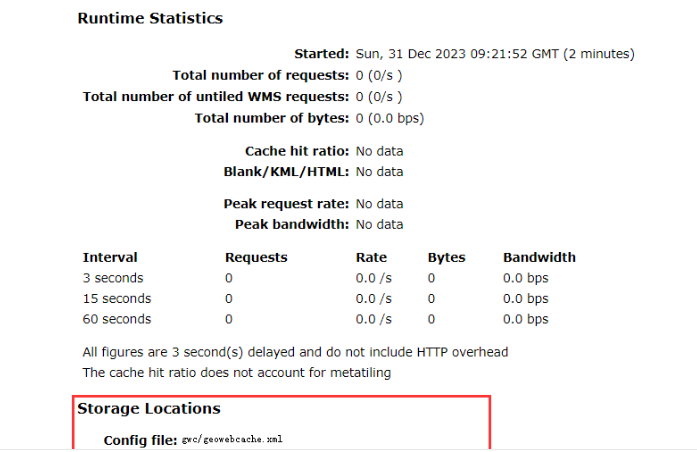

大家可以把页面拉倒最下面，有cache的配置说明：

2、矢量瓦片本地缓存

在上面看到的访问地址中，将地址复制下来，然后在windows的资源管理器中打开，如下：

C:\Users\Administrator\AppData\Local\Temp\geowebcache

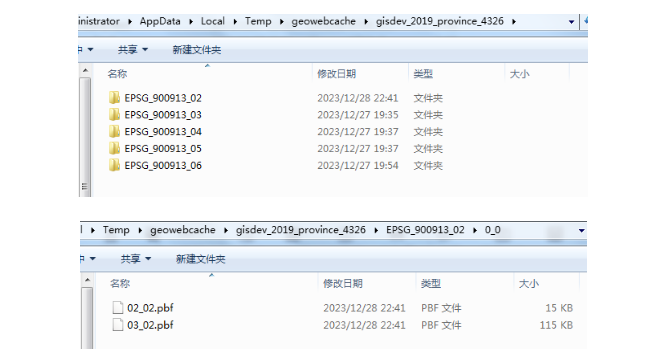

这里可以看到经过页面发布后的900913的矢量瓦片。注意，Geoserver的缓存生成规则是必须由前台发起访问，后台才会进行缓存。因此，如果第一次没有看到缓存，请先打开页面进行访问，访问方法可以参考之前的博客。

3、瓦片访问

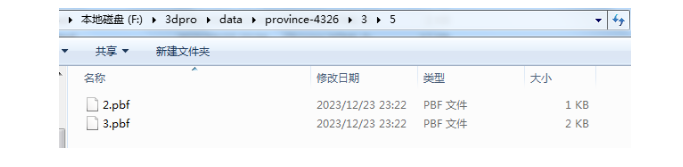

通过查看上面的瓦片发布地址可以看到，其瓦片的pbf访问路径与常见的xyz瓦片不一致。我们来看一下xyz矢量瓦片路径规则，示意参考如下：

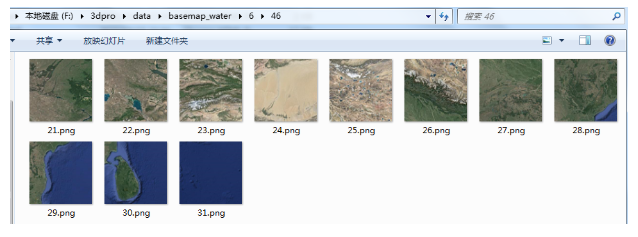

这种路径跟常见的栅格瓦片就是一样的了，可以采用同样的加载规则进行初始化。

二、VectorGrid加载本地瓦片

1、加载关键代码

关于如何在VectorGrid中加载本地矢量瓦片，在之前的博文中有一定叙述，这里将关键代码贴一下：

var vectorTileOptions = {
			 layerURL: pbfUrl,
			 rendererFactory: L.canvas.tile,
			 tms: true,
			 interactive: true,	//开启VectorGrid触发mouse/pointer事件
			 vectorTileLayerStyles: vectorTileStyling
		 };

		var vectorTile = new L.vectorGrid.protobuf(pbfUrl, vectorTileOptions).addTo(map)

		vectorTile.on('mouseover', function (e) {
			var properties = e.layer.properties;
			L.popup()
			 .setContent(properties.province_c+";" + properties.province_n )
			 .setLatLng(e.latlng)
			 .openOn(map);
		});

2、默认模式的问题

经过上述配置后，在浏览器中查看运行的效果，我们发现实际的效果跟我们的期望还是有一定差异的，准确来说。

3、问题分析

在gis中，通过观察地图的偏移位置，大致可以猜测出来问题的所在，在这里可以看到。X轴（经度）几乎是一致的，没有偏移。偏移的Y轴（纬度），由此很容易联想到Y轴的为止变换。

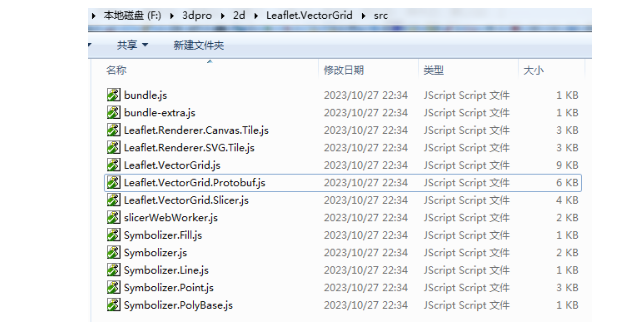

这里我们先来看一下VectorGrid中，对于y轴参数控制的说明，源文件：

Leaflet.VectorGrid.Protobuf.js

打开之后，我们找到Y轴控制的方法：_getVectorTilePromise

_getVectorTilePromise: function(coords, tileBounds) {
		var data = {
			s: this._getSubdomain(coords),
			x: coords.x,
			y: coords.y,
			z: coords.z
// 			z: this._getZoomForUrl()	/// TODO: Maybe replicate TileLayer's maxNativeZoom
		};
		if (this._map && !this._map.options.crs.infinite) {
			var invertedY = this._globalTileRange.max.y - coords.y;
			if (this.options.tms) { // Should this option be available in Leaflet.VectorGrid?
				data['y'] = invertedY;
			}
			data['-y'] = invertedY;
		}
		if (!this._isCurrentTile(coords, tileBounds)) {
			return Promise.resolve({layers:[]});
		}
		xxx
}

这里有一句话很重要：

if (this.options.tms) { // Should this option be available in Leaflet.VectorGrid?

就是这个配置引起的，默认情况下tms为true，所以y轴进行了处理。而默认情况是通过tms加载的，本地直接加载的方式并不是，因此我们要将tms标志设置为false。

4、tms参数修改

在知道了问题所在之后，我们再来修改初始参数配置：

var vectorTileOptions = {
			 layerURL: pbfUrl,
			 rendererFactory: L.canvas.tile,
			 tms: false, //本地加载设为false
			 interactive: true,	//开启VectorGrid触发mouse/pointer事件
			 vectorTileLayerStyles: vectorTileStyling
		 };

可以看到，矢量瓦片和底图就完美的贴合了，没有任何偏移。至此，Y轴偏移的问题解决。

总结

以上就是本文的主要内容，本文将重点讲解，如何使用VectorGrid加载自己切好的矢量瓦片，同时解决其出现的Y轴偏转的问题，如果您在项目开发过程中也出现这个问题，可以从这篇博客中找到解决办法。
