c#与visionPro关于界面的展示

​

这是一个WinForm + 康明斯 VisionPro 视觉工具的上位机程序，核心功能：

1. 加载本地图片显示在视觉控件
2. 加载提前做好的 .vpp 视觉工具块
3. 把图像和工具传给新窗口
4. 读取视觉工具的输出结果
5. 保存原始图像 / 压缩处理后的图像

CogToolBlock:VisionPro 视觉工具块（定义为全局变量，方便后续调用）。

问：为什么定义为全局变量？

答：因为定义成全局变量其他按钮可以进行访问，获取结果。

如果定义在方法内部，其他按钮就无法访问这个视觉工具，无法运行、无法拿结果

VisionPro 软件里画的流程（找圆、计数、找边、卡尺…）进行打包后就是这个，方便使用

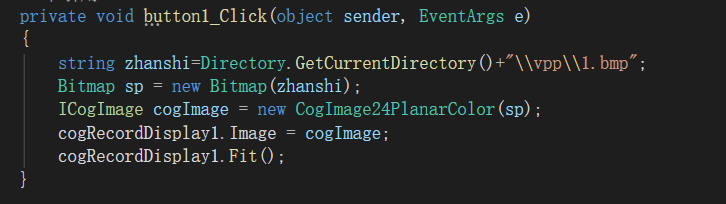

Directory.GetCurrentDirectory:获取程序运行的当前目录

"\\vp\\1.bmp":图片路径

作用：定位要打开的图片路径

Bitmap:是高效存储和查询数据状态的一种数据结构，核心是单个比特（bit）,代表元素的一个状态

（适合处理灰度图和彩色图）

ICogImage:VisionPro 专用图像接口。

CogImage24PlanarColor:24 位彩色图像。

注意：控件支持的图像格式与winform控件支持的图像格式Imasge有区别。

cogRecordDisplay1:VisionPro的图像展示工具。

Image:是把图像交给控件显示。

Fit：自动缩放图像，自适应控件大小。

​

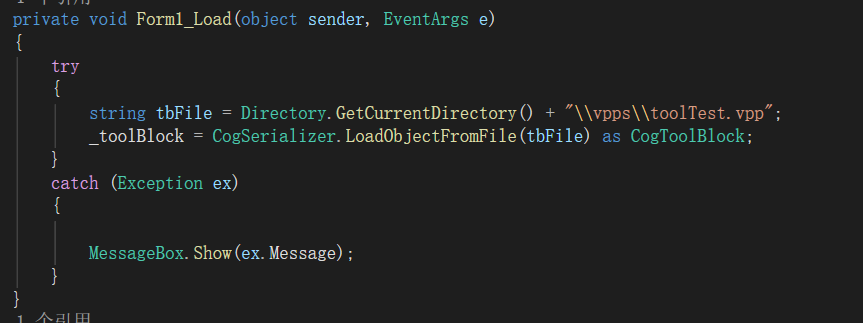

一般Load事件用来vpp加载，网络通信，读取数据等操作

窗体启动时自动启动里面的代码

CogSerializer.LoadObjectFromFile:VisionPro提供的一个加载工具的文件方法。

as CogToolBlock:将加载的对象强转为工具块。

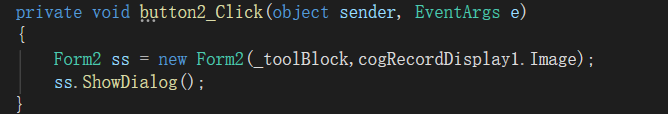

创建一个Form2的一个新窗口，这里传递了两个关键的参数

1._toolBlock:视觉工具块

2.cogRecordDisplay1.Image:当前显示的图像

ShowDialog()：弹窗式打开（必须关了此窗口才能操作主窗口）

​编辑

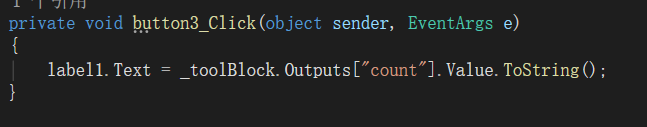

读取结果展示到label里，读取 VPP 工具里名为 count 的输出变量

Value：拿到变量真实值

Tostring:转成字符串显示

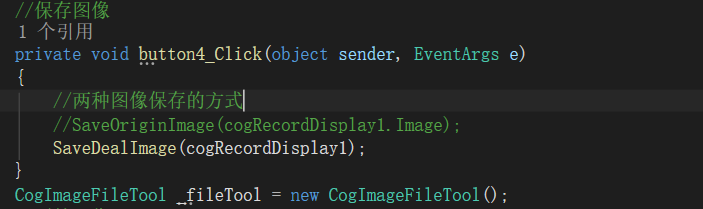

• CogImageFileTool：VisionPro 官方图像保存工具
• 全局创建一次，所有保存方法重复使用
• 为什么用它而不用 C# 原生保存？
  • 支持 VisionPro 所有图像格式
  • 代码更简单
  • 工业二次开发标准推荐写法

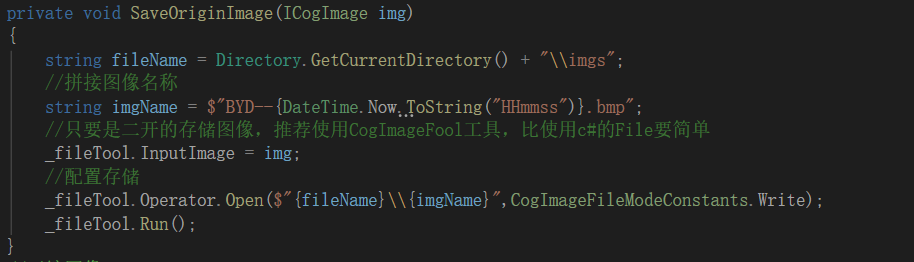

保存路径：\\imags

文件名：BYD--时分秒

.bmp用时间戳避免重名覆盖

.Run()：执行保存

• 特点：无损 BMP、高质量、文件大
• 用途：保存原始采集图像

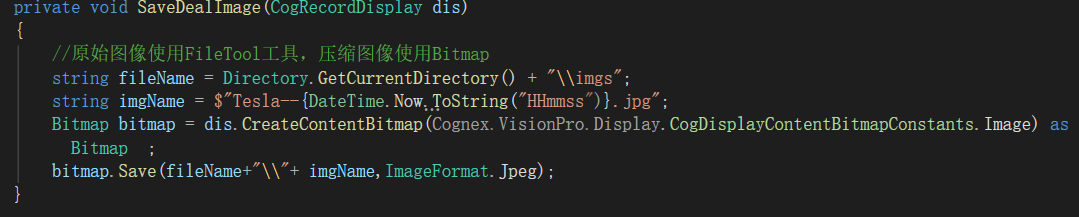

JPG 格式 = 压缩格式，体积小

特点：压缩、体积小、适合存结果图

用途：存带框、带文字、带检测结果的效果图

​
