前言

随着工业自动化和智能制造的快速发展，机器人技术在现代生产中扮演着越来越重要的角色。六自由度机器人因其灵活性和多功能性而被广泛应用于各种复杂任务中。然而，要充分发挥机器人的潜力，有效的路径规划至关重要。本文将深入探讨六自由度机器人的两种主要路径规划方法：笛卡尔空间规划和关节空间规划。本文我们将详细比较这两种方法的特点、优缺点及适用场景，并通过MATLAB代码示例展示如何实现机械臂的避障路径规划。通过本文，读者将能够全面理解这两种规划方法的原理，并在实际应用中做出合适的选择。

正文

1. 笛卡尔空间规划

笛卡尔空间规划是在机器人末端执行器的工作空间中进行路径规划。这种方法直接考虑机器人末端执行器在三维空间中的位置和姿态。

特点：

直观：规划路径更容易理解和可视化
精确：可以精确控制末端执行器的运动轨迹
复杂性：需要进行逆运动学计算，可能存在奇异点

步骤：

确定起始点和目标点的位置和姿态
在笛卡尔空间中生成路径点
对每个路径点进行逆运动学求解，得到对应的关节角度
检查是否存在奇异点或超出关节限制
如有必要，调整路径或使用其他方法处理奇异点

2. 关节空间规划

关节空间规划直接在机器人的关节空间中进行路径规划，考虑各个关节的角度变化。

特点：

简单：避免了复杂的逆运动学计算
平滑：关节运动通常更加平滑
不直观：末端执行器的实际运动轨迹可能难以预测

步骤：

确定起始和目标构型的关节角度
在关节空间中生成路径点
对每个路径点进行正运动学计算，得到末端执行器的位置和姿态
检查是否存在碰撞或其他约束违反
如有必要，调整路径以满足约束条件

3. 两种方法的区别

规划空间：
- 笛卡尔空间规划在工作空间中进行
- 关节空间规划在关节角度空间中进行
直观性：
- 笛卡尔空间规划更直观，易于理解末端执行器的运动
- 关节空间规划不直观，难以预测末端执行器的实际轨迹
计算复杂度：
- 笛卡尔空间规划需要进行逆运动学计算，计算量较大
- 关节空间规划只需要正运动学计算，计算量较小
奇异点处理：
- 笛卡尔空间规划可能遇到奇异点问题
- 关节空间规划通常不会遇到奇异点问题
运动平滑性：
- 关节空间规划通常产生更平滑的关节运动
- 笛卡尔空间规划可能导致关节运动不平滑
路径控制：
- 笛卡尔空间规划可以精确控制末端执行器的运动轨迹
- 关节空间规划难以精确控制末端执行器的运动轨迹

4. MATLAB代码：机械臂避障路径规划问题和解答

4.1 关节空间规划方法

以下是使用关节空间规划方法的机械臂避障路径规划MATLAB代码示例：

%% 机器人模型定义
% 使用提供的机器人建模代码定义机器人模型

%% 定义障碍物
obstacle = [500, 200, 500]; % 障碍物中心坐标 [x, y, z]
obstacle_radius = 100; % 障碍物半径

%% 路径规划
start_config = [0, 0, 0, 0, 0, 0]; % 起始关节角度
end_config = [pi/2, pi/4, -pi/4, pi/2, -pi/4, pi/3]; % 目标关节角度

num_points = 50; % 路径点数量
path = zeros(num_points, 6);

for i = 1:num_points
    t = (i - 1) / (num_points - 1);
    path(i, :) = start_config + t * (end_config - start_config);
end

%% 避障检查和路径调整
max_iterations = 100;
for iter = 1:max_iterations
    collision_found = false;

    for i = 1:num_points
        % 计算当前构型下的末端执行器位置
        T = robot.fkine(path(i, :));
        pos = T.t';

        % 检查是否与障碍物碰撞
        if norm(pos - obstacle) < obstacle_radius
            collision_found = true;

            % 计算避障方向
            avoid_dir = pos - obstacle;
            avoid_dir = avoid_dir / norm(avoid_dir);

            % 调整路径点
            adjustment = 10 * avoid_dir; % 调整步长
            new_pos = pos + adjustment;

            % 使用逆运动学计算新的关节角度
            new_config = robot.ikine(SE3(new_pos), 'mask', [1 1 1 0 0 0]);
            path(i, :) = new_config;
        end
    end

    if ~collision_found
        break;
    end
end

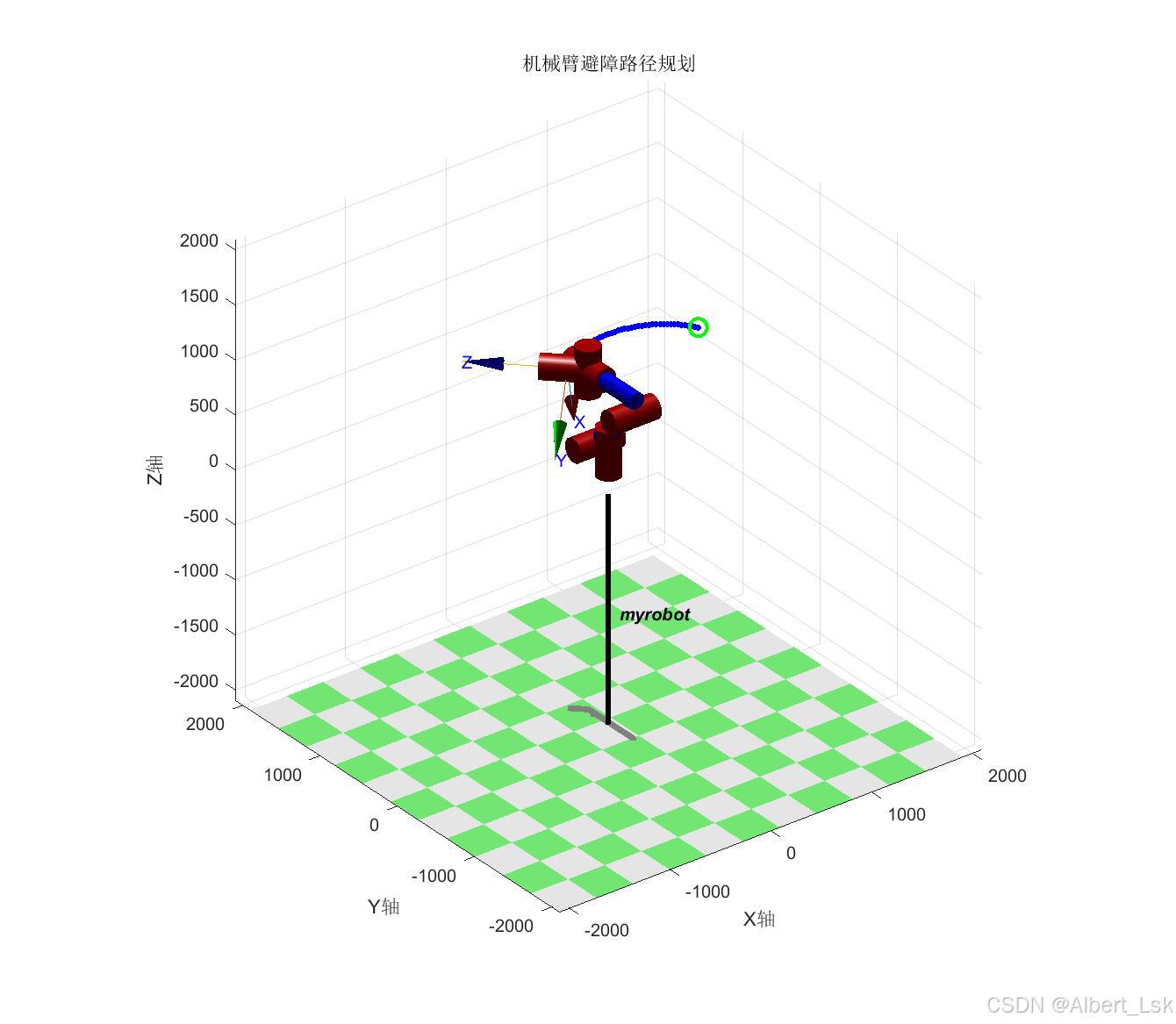

%% 可视化结果
figure;
robot.plot(start_config);
hold on;

% 绘制障碍物
[X, Y, Z] = sphere(20);
X = X * obstacle_radius + obstacle(1);
Y = Y * obstacle_radius + obstacle(2);
Z = Z * obstacle_radius + obstacle(3);
surf(X, Y, Z, 'FaceColor', 'r', 'FaceAlpha', 0.3, 'EdgeColor', 'none');

% 绘制路径
for i = 1:num_points
    T = robot.fkine(path(i, :));
    pos = T.t';
    plot3(pos(1), pos(2), pos(3), 'b.', 'MarkerSize', 10);
end

% 绘制起点和终点
T_start = robot.fkine(start_config);
T_end = robot.fkine(end_config);
plot3(T_start.t(1), T_start.t(2), T_start.t(3), 'go', 'MarkerSize', 10, 'LineWidth', 2);
plot3(T_end.t(1), T_end.t(2), T_end.t(3), 'ro', 'MarkerSize', 10, 'LineWidth', 2);

title('机械臂避障路径规划');
xlabel('X轴');
ylabel('Y轴');
zlabel('Z轴');
grid on;
view(3);

%% 动画展示
figure;
robot.plot(path);

这段代码实现了以下功能：

定义了一个球形障碍物
在关节空间中生成了一条直线路径
检查路径是否与障碍物碰撞
如果发生碰撞，调整路径点以避开障碍物
可视化最终的避障路径
展示机器人运动动画

注意事项：

这个示例使用了简单的障碍物检测和路径调整方法，实际应用中可能需要更复杂的算法
逆运动学求解可能不总是收敛，可能需要额外的错误处理
路径平滑性和动力学约束未考虑，实际应用中可能需要进一步优化

通过运行这段代码，你可以看到机器人如何在关节空间中规划路径并避开障碍物。可以通过调整参数（如起始点、终点、障碍物位置等）来测试不同的场景。

4.2 笛卡尔空间规划方法

以下是使用笛卡尔空间规划方法的机械臂避障路径规划 MATLAB 代码示例：

%% 机器人模型定义
% 使用提供的机器人建模代码定义机器人模型

%% 定义障碍物
obstacle = [500, 200, 500]; % 障碍物中心坐标 [x, y, z]
obstacle_radius = 100; % 障碍物半径

%% 笛卡尔空间路径规划
% 定义起始点和终点的位姿
start_pose = robot.fkine([0, 0, 0, 0, 0, 0]);
end_pose = robot.fkine([pi/2, pi/4, -pi/4, pi/2, -pi/4, pi/3]);

num_points = 50; % 路径点数量
cartesian_path = zeros(num_points, 6); % [x, y, z, roll, pitch, yaw]

% 生成直线路径
for i = 1:num_points
    t = (i - 1) / (num_points - 1);
    interp_pose = SE3.interp(start_pose, end_pose, t);
    cartesian_path(i, 1:3) = interp_pose.t';
    cartesian_path(i, 4:6) = tr2rpy(interp_pose.R);
end

%% 避障检查和路径调整
max_iterations = 100;
for iter = 1:max_iterations
    collision_found = false;

    for i = 1:num_points
        pos = cartesian_path(i, 1:3);

        % 检查是否与障碍物碰撞
        if norm(pos - obstacle) < obstacle_radius
            collision_found = true;

            % 计算避障方向
            avoid_dir = pos - obstacle;
            avoid_dir = avoid_dir / norm(avoid_dir);

            % 调整路径点
            adjustment = 10 * avoid_dir; % 调整步长
            new_pos = pos + adjustment;

            cartesian_path(i, 1:3) = new_pos;
        end
    end

    if ~collision_found
        break;
    end
end

%% 逆运动学求解
joint_path = zeros(num_points, 6);
for i = 1:num_points
    % 创建旋转矩阵
    R = rotz(cartesian_path(i,6)) * roty(cartesian_path(i,5)) * rotx(cartesian_path(i,4));
    % 创建平移向量
    t = cartesian_path(i,1:3)';
    % 创建SE3对象
    pose = SE3(R, t);

    % 尝试逆运动学求解
    try
        % 使用当前关节角度作为初始猜测
        if i > 1
            q0 = joint_path(i-1,:);
        else
            q0 = [0, 0, 0, 0, 0, 0];  % 使用零位置作为初始猜测
        end

        q = robot.ikine(pose, 'q0', q0, 'mask', [1 1 1 1 1 1]);

        if isempty(q) || any(isnan(q))
            warning('在点 %d 处逆运动学求解可能失败。', i);
            if i > 1
                joint_path(i,:) = joint_path(i-1,:);
            else
                error('无法求解第一个点的逆运动学。请检查起始位置是否在工作空间内。');
            end
        else
            joint_path(i,:) = q;
        end
    catch ME
        warning('在点 %d 处发生错误: %s', i, ME.message);
        if i > 1
            joint_path(i,:) = joint_path(i-1,:);
        else
            rethrow(ME);
        end
    end

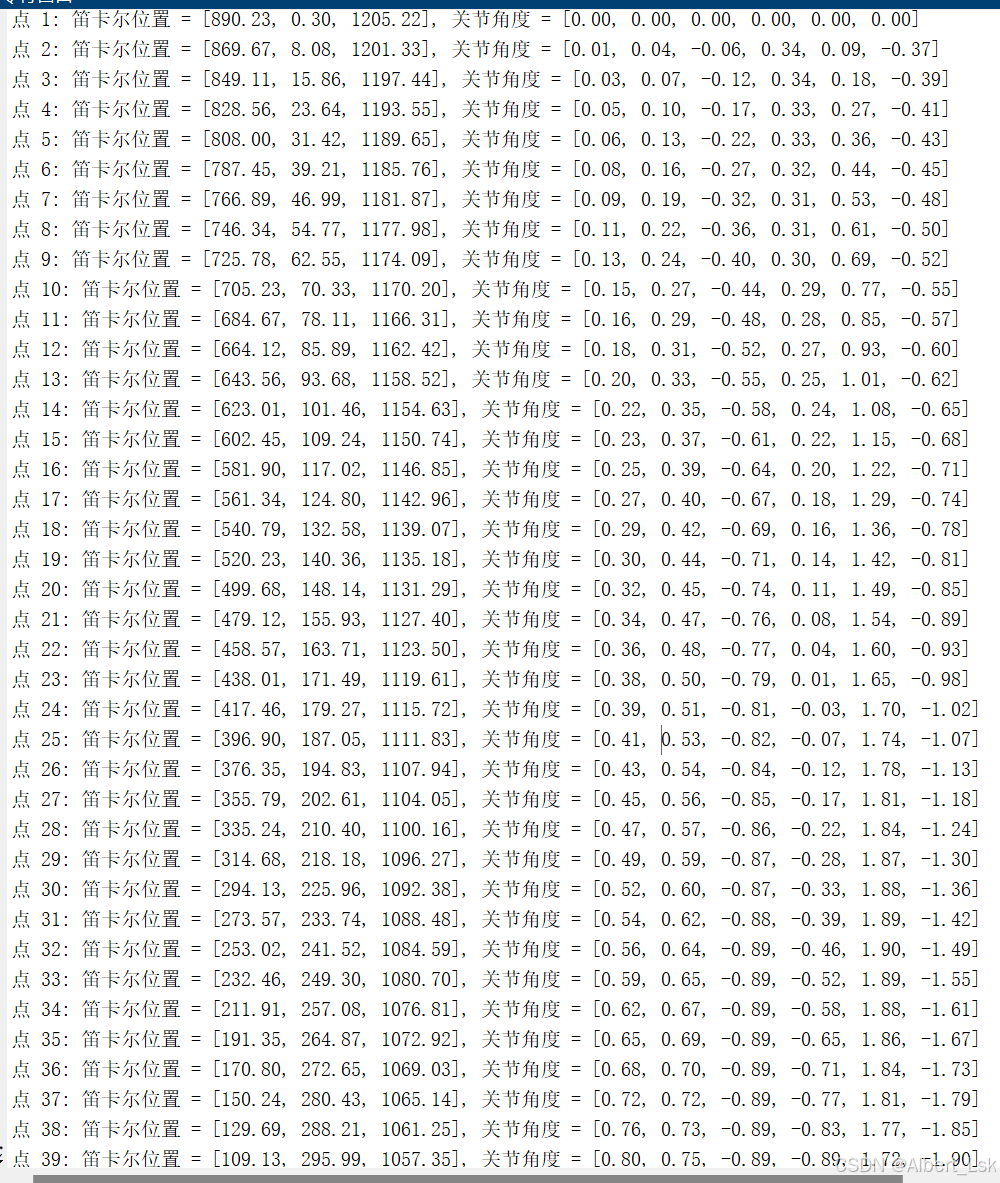

    % 打印调试信息
    fprintf('点 %d: 笛卡尔位置 = [%.2f, %.2f, %.2f], 关节角度 = [%.2f, %.2f, %.2f, %.2f, %.2f, %.2f]\n', ...
        i, t(1), t(2), t(3), joint_path(i,1), joint_path(i,2), joint_path(i,3), joint_path(i,4), joint_path(i,5), joint_path(i,6));
end

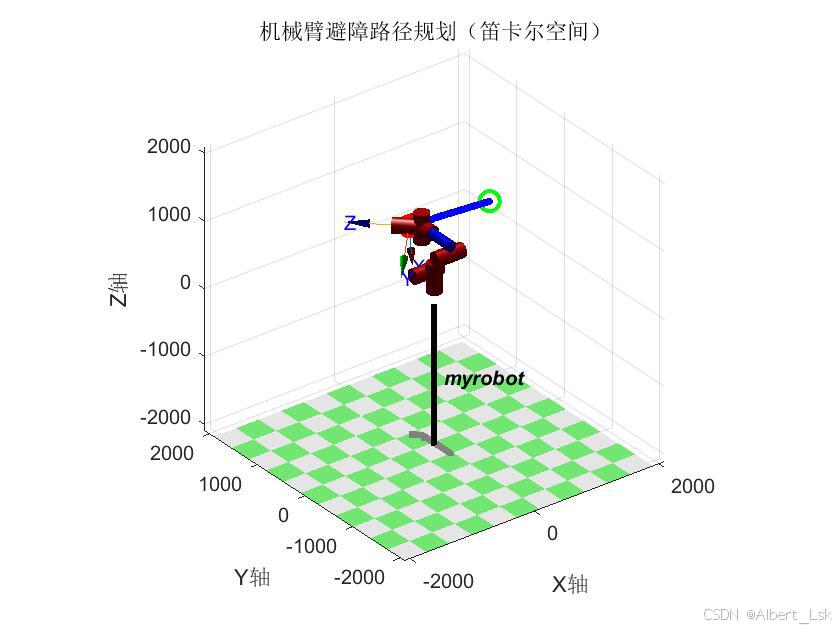

%% 可视化结果
figure;
robot.plot(joint_path(1,:));
hold on;

% 绘制障碍物
[X, Y, Z] = sphere(20);
X = X * obstacle_radius + obstacle(1);
Y = Y * obstacle_radius + obstacle(2);
Z = Z * obstacle_radius + obstacle(3);
surf(X, Y, Z, 'FaceColor', 'r', 'FaceAlpha', 0.3, 'EdgeColor', 'none');

% 绘制笛卡尔空间路径
plot3(cartesian_path(:,1), cartesian_path(:,2), cartesian_path(:,3), 'b.-', 'MarkerSize', 10);

% 绘制起点和终点
plot3(start_pose.t(1), start_pose.t(2), start_pose.t(3), 'go', 'MarkerSize', 10, 'LineWidth', 2);
plot3(end_pose.t(1), end_pose.t(2), end_pose.t(3), 'ro', 'MarkerSize', 10, 'LineWidth', 2);

title('机械臂避障路径规划（笛卡尔空间）');
xlabel('X轴');
ylabel('Y轴');
zlabel('Z轴');
grid on;
view(3);

%% 动画展示
figure;
robot.plot(joint_path);

这段代码实现了以下功能：

在笛卡尔空间中定义起始点和终点的位姿
在笛卡尔空间中生成直线路径
检查路径是否与障碍物碰撞，并在笛卡尔空间中调整路径
对调整后的笛卡尔空间路径进行逆运动学求解，得到关节空间路径
可视化最终的避障路径
展示机器人运动动画

4.3 规划方法的比较

规划空间：笛卡尔空间规划直接在工作空间中进行关节空间规划在关节角度空间中进行
直观性：笛卡尔空间规划更直观，易于理解末端执行器的运动关节空间规划不直观，难以预测末端执行器的实际轨迹
计算复杂度：笛卡尔空间规划需要进行逆运动学计算，计算量较大关节空间规划只需要正运动学计算，计算量较小
避障调整：笛卡尔空间规划可以直接在工作空间中进行避障调整关节空间规划需要将避障调整转换到关节空间
奇异点处理：笛卡尔空间规划可能遇到奇异点问题，需要特殊处理关节空间规划通常不会遇到奇异点问题
路径控制：笛卡尔空间规划可以精确控制末端执行器的运动轨迹关节空间规划难以精确控制末端执行器的运动轨迹

在实际应用中，选择使用笛卡尔空间规划还是关节空间规划取决于具体任务需求和机器人的特性。有时也会结合两种方法，以获得更好的规划结果。

当然，我们可以进一步探讨机械臂避障路径规划的优化方法和更复杂的场景。以下是一些可以考虑的改进和扩展：

5. 路径规划优化

5.1 平滑性优化

为了使机械臂的运动更加平滑，我们可以使用样条插值或贝塞尔曲线来优化路径。这里是一个使用三次样条插值的例子：

%% 路径平滑优化
function smooth_path = smooth_trajectory(path, num_points)
    [m, n] = size(path);
    smooth_path = zeros(num_points, n);

    for i = 1:n
        pp = spline(1:m, path(:,i));
        smooth_path(:,i) = ppval(pp, linspace(1, m, num_points));
    end
end

% 在主程序中调用
smooth_path = smooth_trajectory(path, 100);

% 更新可视化代码，使用 smooth_path 替代 path

5.2 速度和加速度约束

考虑机械臂的动力学特性，我们可以添加速度和加速度约束：

%% 速度和加速度约束
max_velocity = [pi/2, pi/2, pi/2, pi, pi, pi]; % 每个关节的最大速度
max_acceleration = [pi, pi, pi, 2*pi, 2*pi, 2*pi]; % 每个关节的最大加速度

function [v, a] = check_dynamics_constraints(path, time_step)
    v = diff(path) / time_step;
    a = diff(v) / time_step;

    for i = 1:size(v, 2)
        v(:,i) = min(max(v(:,i), -max_velocity(i)), max_velocity(i));
    end

    for i = 1:size(a, 2)
        a(:,i) = min(max(a(:,i), -max_acceleration(i)), max_acceleration(i));
    end
end

% 在主程序中调用
time_step = 0.1; % 假设每个路径点之间的时间间隔为0.1秒
[v, a] = check_dynamics_constraints(smooth_path, time_step);

6. 复杂场景处理

6.1 多个障碍物

扩展代码以处理多个障碍物：

%% 定义多个障碍物
obstacles = [
    500, 200, 500, 100;  % [x, y, z, radius]
    300, 400, 300, 80;
    700, 100, 600, 120;
];

%% 更新避障检查函数
function collision = check_collision(pos, obstacles)
    collision = false;
    for i = 1:size(obstacles, 1)
        if norm(pos - obstacles(i,1:3)) < obstacles(i,4)
            collision = true;
            return;
        end
    end
end

% 在主循环中使用新的碰撞检测函数
if check_collision(pos, obstacles)
    % 执行避障操作
end

6.2 工作空间约束

添加工作空间边界检查：

%% 工作空间边界
workspace_limits = [-1000, 1000; -1000, 1000; 0, 1500]; % [x_min, x_max; y_min, y_max; z_min, z_max]

function in_workspace = check_workspace(pos, workspace_limits)
    in_workspace = all(pos >= workspace_limits(:,1)' & pos <= workspace_limits(:,2)');
end

% 在路径规划中添加工作空间检查
if ~check_workspace(new_pos, workspace_limits)
    % 调整路径点使其保持在工作空间内
    new_pos = min(max(new_pos, workspace_limits(:,1)'), workspace_limits(:,2)');
end

7. 高级路径规划算法

对于更复杂的场景，可以考虑使用更先进的路径规划算法，如快速扩展随机树（RRT）或概率路径图（PRM）。这里是一个简化的RRT示例：

function path = rrt_planner(start_config, end_config, robot, obstacles, workspace_limits, max_iterations)
    tree = start_config;
    path = [];

    for i = 1:max_iterations
        % 随机采样构型
        if rand < 0.1
            q_rand = end_config;
        else
            q_rand = random_config(workspace_limits);
        end

        % 找到最近的节点
        [~, idx] = min(sum((tree - q_rand).^2, 2));
        q_near = tree(idx,:);

        % 向随机构型方向扩展
        q_new = q_near + 0.1 * (q_rand - q_near) / norm(q_rand - q_near);

        % 检查新节点是否有效
        if is_valid_config(q_new, robot, obstacles, workspace_limits)
            tree = [tree; q_new];

            % 检查是否到达目标
            if norm(q_new - end_config) < 0.1
                path = reconstruct_path(tree, length(tree));
                return;
            end
        end
    end
end

% 辅助函数
function q = random_config(workspace_limits)
    q = workspace_limits(:,1)' + rand(1,6) .* (workspace_limits(:,2)' - workspace_limits(:,1)');
end

function valid = is_valid_config(q, robot, obstacles, workspace_limits)
    T = robot.fkine(q);
    pos = T.t';
    valid = check_workspace(pos, workspace_limits) && ~check_collision(pos, obstacles);
end

function path = reconstruct_path(tree, goal_idx)
    path = tree(goal_idx,:);
    current_idx = goal_idx;
    while current_idx > 1
        [~, parent_idx] = min(sum((tree(1:current_idx-1,:) - tree(current_idx,:)).^2, 2));
        path = [tree(parent_idx,:); path];
        current_idx = parent_idx;
    end
end

% 在主程序中调用 RRT 规划器
path = rrt_planner(start_config, end_config, robot, obstacles, workspace_limits, 10000);

8. 可视化改进

为了更好地展示规划结果，我们可以改进可视化效果：

%% 改进的可视化
figure('Name', '机械臂避障路径规划', 'Position', [100, 100, 1200, 600]);

subplot(1,2,1);
robot.plot(start_config);
hold on;

% 绘制障碍物
for i = 1:size(obstacles, 1)
    [X, Y, Z] = sphere(20);
    X = X * obstacles(i,4) + obstacles(i,1);
    Y = Y * obstacles(i,4) + obstacles(i,2);
    Z = Z * obstacles(i,4) + obstacles(i,3);
    surf(X, Y, Z, 'FaceColor', 'r', 'FaceAlpha', 0.3, 'EdgeColor', 'none');
end

% 绘制路径
plot3(smooth_path(:,1), smooth_path(:,2), smooth_path(:,3), 'b-', 'LineWidth', 2);

% 绘制起点和终点
plot3(start_config(1), start_config(2), start_config(3), 'go', 'MarkerSize', 10, 'LineWidth', 2);
plot3(end_config(1), end_config(2), end_config(3), 'ro', 'MarkerSize', 10, 'LineWidth', 2);

title('3D 路径可视化');
xlabel('X轴'); ylabel('Y轴'); zlabel('Z轴');
grid on; view(3);

% 绘制关节角度变化
subplot(1,2,2);
time = linspace(0, 1, size(smooth_path, 1));
for i = 1:6
    plot(time, smooth_path(:,i), 'LineWidth', 2);
    hold on;
end
title('关节角度随时间的变化');
xlabel('归一化时间');
ylabel('关节角度 (rad)');
legend('Joint 1', 'Joint 2', 'Joint 3', 'Joint 4', 'Joint 5', 'Joint 6');
grid on;

% 动画展示
figure('Name', '机械臂运动动画');
robot.plot(smooth_path, 'trail', 'b-', 'workspace', workspace_limits(:)');

这些改进和扩展涵盖了以下方面：

路径平滑优化
速度和加速度约束
多障碍物处理
工作空间约束
高级路径规划算法（RRT）
改进的可视化效果

通过这些优化和扩展，我们的机械臂避障路径规划系统变得更加强大和实用。它能够处理更复杂的场景，生成更平滑的路径，并考虑机械臂的动力学约束。同时，改进的可视化效果使得规划结果更加直观和易于理解。

在实际应用中，你可能还需要考虑其他因素，如：

末端执行器的方向约束
更复杂的障碍物形状
动态障碍物
多机器人协同规划
考虑机械臂的自身碰撞

这些主题可以作为进一步研究和改进的方向。

总结

通过对六自由度机器人的笛卡尔空间规划和关节空间规划的深入探讨，我们可以得出以下结论：

方法特点：笛卡尔空间规划直观、精确，适合需要精确控制末端执行器轨迹的任务。关节空间规划计算简单、运动平滑，适合对轨迹精度要求不高的任务。
计算复杂度：笛卡尔空间规划涉及复杂的逆运动学计算，计算量较大。关节空间规划主要涉及正运动学计算，计算量相对较小。
避障能力：两种方法都能实现有效的避障，但实现方式不同。笛卡尔空间规划在工作空间中直接调整路径，更加直观。关节空间规划需要将避障策略转换到关节空间，实现相对复杂。
实际应用：在实际应用中，两种方法常常结合使用，以充分发挥各自优势。选择合适的规划方法需要考虑具体任务需求、机器人特性和计算资源等因素。
优化方向：未来的研究可以关注路径平滑优化、多约束条件下的规划、动态环境中的实时规划等方向。结合人工智能技术，如机器学习和深度强化学习，有望进一步提高路径规划的效率和鲁棒性。
