冷链运输车载一体化监控技术方案：温湿度采集、厢门监测与ADAS+DSM主动安全联动

微信图片_20260618093703_1129_65

0 前言

生鲜食材、医药疫苗、速冻食品冷链运输行业特征突出：车厢温湿度容错区间极小，全程温控可追溯属于硬性合规要求；车厢门违规开启极易造成温度快速流失，大批量货物变质损耗；同时冷链货车多跨省长途行驶，车身自重偏大，疲劳驾驶、车道偏离等道路事故风险居高不下。

当前行业主流车载监控方案，以北斗 GPS 定位、多路音视频、多通道高精度温湿度传感器、车厢门磁开关采集作为基础标配，在此之上叠加 ADAS 前向预警、DSM 驾驶员监测系统，依托 JT/T 808、JT/T 1078 两大交通部国标协议搭建完整车辆监管体系。本文从行业痛点、系统三层架构、硬件工况适配、协议数据交互、平台联动、落地迭代思路完整拆解，为车载开发、物流平台集成从业者提供可直接落地的技术参考。

1 行业核心痛点与系统设计目标

微信图片_20260618095948_1148_65

1.1 传统冷链运输管理痛点

1. 温控监管盲区：单点位温度采集存在死角，装卸货、中途私自开门无法实时告警，温湿度数据事后手动补录，医药冷链无法满足药监追溯标准；
2. 厢门管控缺失：无法识别车厢门非正常开启，司机中途私自开门换气、装卸货物，导致车厢温度快速升高，引发货损纠纷；
3. 行车安全管控薄弱：冷链车辆长途跨区域运输居多，超速、疲劳、分心接打电话等危险驾驶行为无法实时预警干预；
4. 数据与视频信息割裂：温度超标告警无法自动调取车厢实时画面，出现货损后缺少直观视频佐证，责任难以界定；
5. 复杂路况网络传输不稳定：山区、高速隧道、城郊弱网路段易出现温湿度关键数据丢失，合规审计无法通过。

1.2 系统核心设计目标

• 基础管控：车辆定位轨迹、驾驶室 + 车厢多路音视频、多点位温湿度、车厢门磁状态实时采集；
• 主动安全：ADAS 车道偏离 / 前碰撞预警、DSM 疲劳 / 玩手机 / 遮挡面部识别，降低长途行车事故概率；
• 合规追溯：温湿度原始数据不可篡改，云端长期存储，支持导出温度曲线、事件台账报表；
• 弱网自适应传输：优先保障温控、告警核心报文传输，动态下调视频码率保证关键数据不丢失；
• 轻量化模块化升级：存量部标终端可利旧，通过协议扩展外接传感器，无需整体更换车载终端，控制改造成本。

2 系统三层整体架构与三大功能模块

微信图片_20260618093704_1131_65

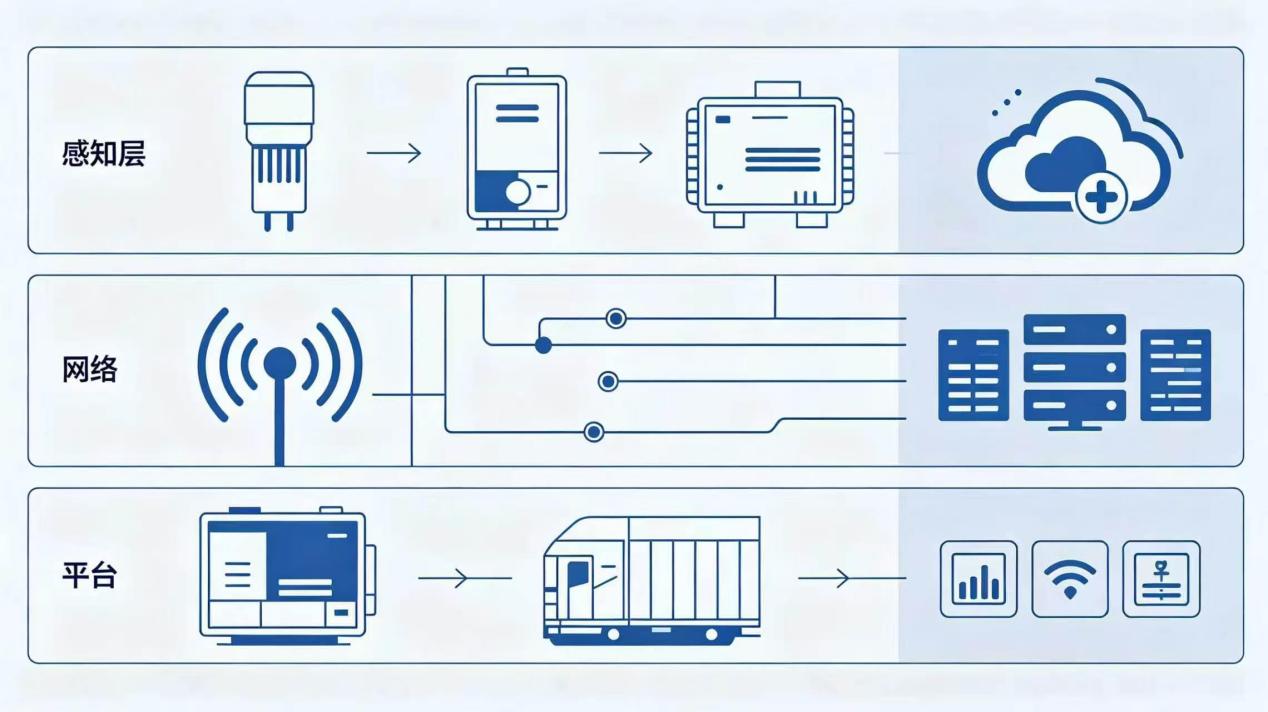

行业统一采用感知层 - 网络层 - 平台应用层三层架构，整体划分为车辆基础动态监控、冷链专属环境监测、行车主动安全监测三大模块，所有采集数据统一汇总至云端管理平台。

2.1 车辆基础动态监控（通用标配）

全部营运货运车辆通用基础能力，北斗 / GPS 双模定位、全程行驶轨迹存储、驾驶室 + 车厢多路高清录像，支撑车队日常调度、行车溯源、交通事故取证、电子围栏路线偏离告警。 核心作用：车辆位置全程可视化，装卸货、中途停靠全程视频留证。

2.2 冷链专属环境监测（行业差异化核心）

冷链车区别于普通货运车辆的核心模块，由多路高精度温湿度传感器、车厢门磁开关两类外设组成：

1. 多通道分布式温湿度采集：车厢前段、中段、尾部、通风口四路独立采集，消除单一探头测温死角；医药冷链测温精度可达 ±0.3℃，普通生鲜冷链 ±0.5℃；
2. 厢门磁吸监测：实时识别车厢门开启 / 关闭状态，记录开门起止时长，非装卸区域开门立即触发告警，避免冷气外泄造成温度超标。

2.3 ADAS+DSM 主动安全监测（进阶安全模块）

ADAS 前视摄像头实时识别跟车过近、车道偏离、道路障碍物、行人碰撞风险；DSM 车内红外摄像头 24 小时不间断识别疲劳闭眼、手持手机、遮挡面部、不规范坐姿等危险驾驶行为。双重防控长途冷链车辆道路安全隐患。

企业标准化升级路径：先配齐定位、视频、多路温湿度、门磁采集硬件，满足食药监管合规基础要求；后期根据交通安监管理要求批量加装 ADAS、DSM 设备，完成全设备数据联动优化。

3 车载硬件选型与安装工况适配要点

微信图片_20260618093703_1130_65

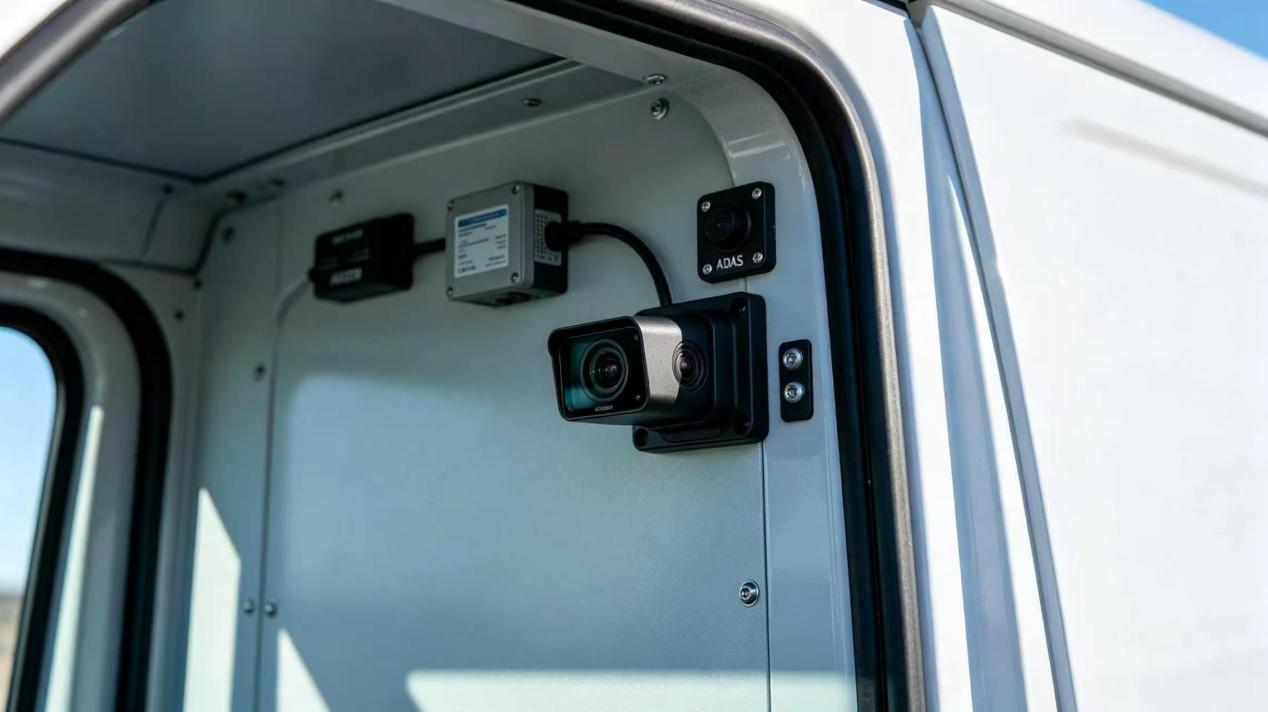

冷链车辆长期处于车厢高低温交替、内部高湿、车辆持续颠簸的工况，硬件选型优先选用宽温、IP67 及以上高防护等级产品，配套耐低温、防潮线缆。

3.1 温湿度传感器与门磁采集设备

1. 温湿度有线探头：分布式安装在货物堆垛间隙、通风口、厢门内侧，避开直吹风口避免数据失真；探头接线全部做防水密封，接头加装防潮保护套；
2. 磁吸门磁传感器：分体式磁吸结构分别固定在车厢门框与门板，布线沿厢体内置线槽铺设，规避装卸货磕碰磨损线路；
3. 所有外设接线端子增加防震卡扣，抵消车辆行驶颠簸带来的线路松动、信号中断问题。

3.2 ADAS、DSM 摄像头安装规范

• ADAS 主机镜头固定在前挡风玻璃上沿居中位置，避开遮阳板、雨刮遮挡区域，保证完整无遮挡道路视野；
• DSM 红外摄像头对准驾驶区域，夜间暗光无需额外补光即可稳定识别人脸，安装角度完整覆盖驾驶员面部与手部；
• 整机布线远离发动机高温区域、车厢冷热交换管路，减少线路老化、信号衰减故障。

3.3 现场校验验收标准

硬件全部安装完成后必须现场调试校验：

1. 手动开关车厢门，验证门磁状态上报及时性与识别准确率；
2. 人为制造车厢高低温超标，测试终端本地声光告警、平台推送告警时效性；
3. 上路路测验证 ADAS 车道偏离、DSM 疲劳识别灵敏度，过滤路面颠簸、光线变化造成的设备误告警。

4 基于 JT/T 808 协议的冷链多源数据扩展交互

微信图片_20260618093933_1134_65

国内合规车载终端均原生支持 JT/T 808-2019 部标协议，定位、告警、外设状态等短报文统一通过该协议传输，温湿度、门磁状态数据依托协议预留厂商扩展字段封装上报，无需更换终端底层固件，兼容性极强。

4.1 终端本地数据采集逻辑

车载终端统一采集三类核心数据：多路温湿度实时数值、车厢门磁开关事件、ADAS/DSM 安全告警信息。 终端内置数字滤波算法，过滤车厢气流波动、车辆电磁干扰产生的瞬时杂波，仅判定稳定有效数据打包上传平台，减少无效告警干扰管理人员。

4.2 报文封装与分级上报规则

1. 基础位置报文（0x0200）附加扩展字段，携带 4 通道温湿度数值、门磁开关实时状态；
2. 异常事件单独通过 0x0300 告警报文上传，分为冷链环境告警（温度超标、厢门异常开启）、行车安全告警（车道偏离、疲劳驾驶、超速）；
3. 平台差异化分级告警策略：

• 干线运输途中：温度超标、厢门私自开启、疲劳驾驶、超速划分为一级高优先级告警，平台弹窗 + 短信 + 管理 APP 多重推送；
• 厂区 / 装卸货定点驻车：厢门正常开启仅留存日志记录，不触发主动告警，减少无效信息打扰。

4.3 合规数据存储要求

全部温湿度、门磁、告警原始数据云端长期加密存储，支持按车辆、时间段筛选导出温度曲线、事件台账，完全满足《药品经营质量管理规范》、生鲜冷链运输监管溯源审计要求。

5 JT/T 808 与 JT/T 1078 协议联动实现视频核验

微信图片_20260618093705_1132_65

JT/T 1078 协议专门承载车载流媒体业务，负责多路实时视频预览、终端本地循环录像、远程历史录像检索回放，两套协议物理传输链路相互独立，业务逻辑深度联动，解决冷链行业 “仅有告警数据、无现场画面佐证” 痛点。

5.1 弱网带宽自适应传输策略

冷链车辆频繁途经山区、隧道、偏远路段等弱网区域，行业通用传输优化方案：

1. 网络信号较差时，系统自动优先保障 JT/T 808 温控、告警核心报文传输，临时降低 JT/T 1078 视频码率，保证关键业务数据不丢失；
2. 车辆驶入城区、服务区等强网络区域，自动恢复高清视频码率，兼顾数据实时性与视频观看清晰度。

5.2 平台告警视频联动机制

微信图片_20260618095946_1146_65

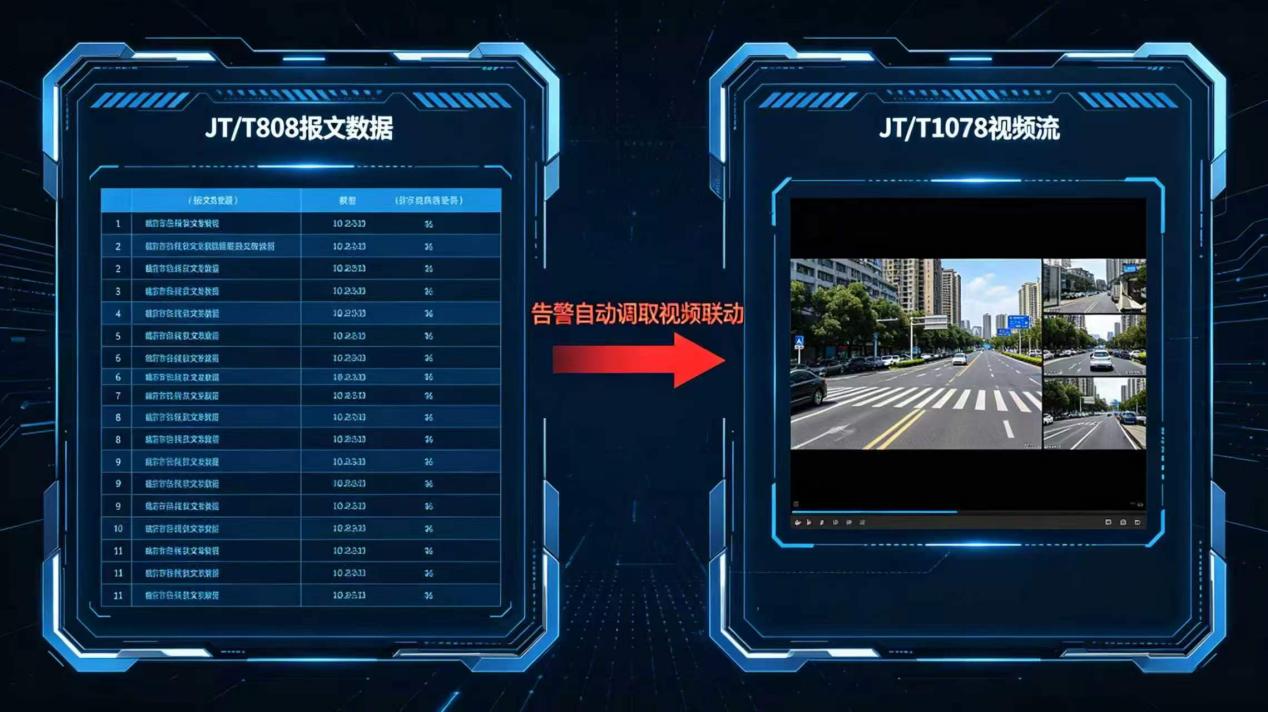

1. 实时告警联动：JT/T 808 解析到超温、违规开门等冷链告警或 ADAS/DSM 安全告警后，平台自动下发 JT/T 1078 取流指令，管理人员一键调取驾驶室 + 车厢实时视频查看现场；
2. 历史溯源联动：点击任意一条历史温度超标、厢门异常开启日志，系统依据时间戳精准调取对应时段车厢录像，实现 “数据记录 + 视频画面” 双向核验，用于货损责任判定、安全事故复盘。

6 行业落地方案总结

针对生鲜、医药冷链运输场景，依托 JT/T 808、JT/T 1078 国标协议扩展外设，是经过市场长期验证的标准化成熟方案：

1. 基础管控层：北斗定位 + 多路音视频 + 多通道温湿度 + 厢门磁监测，一站式解决合规溯源、温控防货损、车队调度三大核心需求；
2. 行车安全层：ADAS+DSM 主动安全硬件，从道路环境风险、驾驶员人为风险两个维度降低长途运输交通事故；
3. 落地成本优势：采用存量终端利旧、模块化外设叠加、协议扩展对接的轻量化升级模式，大幅降低车队硬件改造投入，系统可平滑迭代，适配中小型冷链车队与大型综合物流集团。

整套方案核心竞争力不在于硬件简单堆叠，而是针对冷链高低温、颠簸、弱网、监管溯源等专属场景做硬件防护设计、分级告警逻辑、带宽传输策略优化。本文完整架构、协议交互逻辑、硬件安装校验标准，可直接用于冷链车载终端开发、物流监管平台对接、项目实施与设备运维工作。

7 拓展思考与开发踩坑记录（工程师实战参考）

1. 多路温湿度数据精度漂移：需终端本地定时自动校准探头，平台增加数据突变过滤逻辑，剔除异常跳变数值；
2. 医药冷链数据防篡改：终端本地 SD 卡存储原始温湿度数据并加密，云端后台禁止人工手动修改历史记录；
3. 弱网下温湿度数据断档：终端本地缓存 5 分钟温湿度采样数据，网络恢复后批量补传，保证数据链条完整；
4. 厢门磁误报问题：增加开门时长阈值过滤，瞬时轻微磁吸分离不判定为开门告警，减少颠簸带来的无效报警。

文末结语

国内冷链物流监管政策持续收紧，单一车辆定位监控已无法满足企业合规与风控需求，温湿度 + 厢门监测 + ADAS/DSM 一体化车载监控将成为冷链运输车辆标配。基于国标协议的模块化扩展方案，同时兼顾合规审计、行车安全、改造成本三大核心诉求，是未来冷链车载数字化升级的主流方向。
