一线通组网：POE以太网温湿度变送器通信协议与性能测试分析

网线供电一网直达：新一代POE以太网TCP/IP温湿度变送器技术详解与行业应用

POE直连供电

一、行业现状：传统温湿度监测设备的布线与通信痛点

在档案库房、数据机房、智慧楼宇、工业车间、冷链仓储、地下管廊等全域环境监测场景中，温湿度是环境管控的核心监测参数，直接决定设备运行安全、档案存储寿命、生产工艺稳定性与货物仓储质量。目前市面上主流的485总线型、模拟量型温湿度变送器，长期存在三大行业痛点，制约智能化环境监测系统落地：

1. 布线繁琐，施工成本高：传统设备需要单独铺设电源线+信号线两套线路，高空点位、老旧库房、无电源区域施工难度极大，布线周期长、人工辅材成本居高不下；

2. 传输距离受限，组网能力弱：RS485总线通信传输距离一般不超过1200米，总线挂载设备数量有限，极易出现信号干扰、数据丢包问题，无法满足大范围跨区域分布式组网需求；

3. 平台对接复杂，兼容性差：需要额外加装协议转换器、网关设备才能接入物联网平台、BMS楼宇系统、SCADA工控平台，中间链路多，系统故障率高，后期运维难度大；

4. 网络适配性差，远程运维困难：无法直接接入局域网与互联网，不支持远程IP访问、跨网调试，管理人员无法随时随地查看现场实时环境数据。

针对以上行业短板，新一代POE供电以太网TCP/IP网络温湿度变送器应运而生，依托标准以太网架构，实现单根网线同时供电+数据传输，原生兼容TCP/IP网络协议，摆脱传统总线设备布线束缚，成为当前物联网环境监测领域新一代主流传感终端。

二、产品核心工作原理

该款新型温湿度变送器集成高精度传感采集模块、POE供电模块、以太网通信模块、嵌入式协议处理芯片四大核心单元，全程依托标准网络架构完成数据采集、供电、传输全过程，工作流程如下：

1. 一体化供电：设备遵循IEEE 802.3af/at标准POE供电协议，直接通过标准六类/超五类网线从POE交换机获取稳定直流供电，无需外接220V市电、无需单独布设电源线，真正实现一线两用；

2. 高精度环境采集：内置进口数字温湿度传感芯片，实时采集现场环境温度、相对湿度数值，同时内置露点计算算法，可同步输出露点温度参数，适配档案库房、机房防潮专项监测需求；

3. TCP/IP协议封装传输：采集后的原始环境数据，通过内置网络芯片封装为标准TCP/IP网络数据包，依托局域网以太网链路进行点对点传输，支持固定IP、DHCP自动获取IP两种组网模式；

4. 平台直连交互：设备可直接对接监控主机、物联网云平台、本地大屏、BMS楼宇自控系统、档案库房八防监控平台，无需任何中间网关，实现数据实时上传、参数远程配置、阈值远程修改。

三、核心技术亮点：区别于传统变送器的核心优势

3.1 POE网线供电，极简布线，免现场取电

全面兼容标准POE交换机，单根网线同时传输电力与网络信号，彻底省去电源线铺设工序。针对档案库房吊顶点位、机房机柜顶部、仓库高空、地下无电源管廊等取电困难场景，无需改造电路、无需加装电源适配器，大幅缩短施工周期，降低30%以上布线与人工成本，同时减少线路杂乱带来的消防隐患，适配档案库房防火安全规范。

3.2 原生TCP/IP以太网通信，传输距离无瓶颈

• 通信方式：标准RJ45网口，10M/100M自适应以太网，传输距离最远可达100米，支持交换机级联组网，可实现园区整栋楼宇、多层档案库房大范围分布式监测；

• 抗干扰能力：网络差分传输模式，相比485总线，有效抵御工业电磁干扰、机房强电干扰，数据传输零丢包、延迟极低；

• 独立IP组网：每一台变送器拥有独立IP地址，设备之间互不干扰，支持上千台设备同时组网，无总线挂载数量限制。

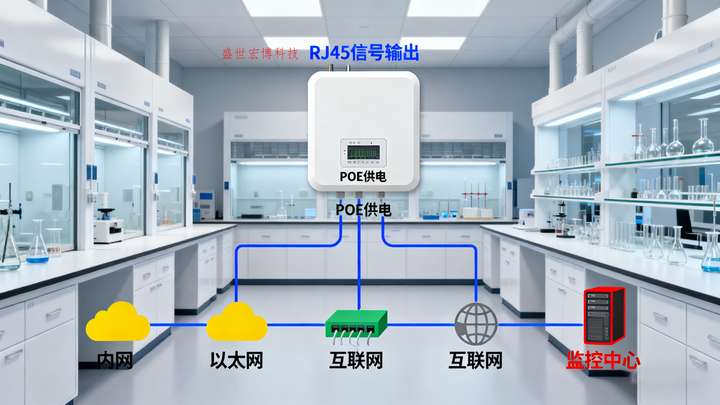

实验室应用

3.3 多协议兼容，无缝对接各大监控平台

设备在标准TCP/IP协议基础上，拓展兼容Modbus TCP、UDP、SNMP通用网络协议，适配市面上绝大多数环境监控系统：

• 对接智慧档案库房八防监控平台：直接上传温湿度数据，联动空调、除湿机自动启停，适配档案库房14-24℃、45%-60%RH国标管控标准；

• 对接机房动环监控系统：支持SNMP告警上报，温湿度超标主动推送陷阱告警；

• 对接工控SCADA、楼宇BMS系统：标准Modbus TCP寄存器地址，即插即用，无需二次开发。

3.4 工业级高精度采集，适配严苛监测场景

设备采用进口高精度传感探头，支持长期连续7×24小时不间断运行，温湿度数据漂移量极小，自带数据滤波算法，避免气流、短时环境波动造成数据跳变，完全满足档案库房、机房等高精准、高稳定性监测要求。

3.5 本地网页配置，全程免软件调试

设备内置独立网页服务器，电脑直接连接设备IP即可进入内置管理页面，无需安装专业调试软件。管理人员可随时随地网页端修改IP地址、采集频率、温湿度告警阈值、联动参数，支持超标自动弹窗告警、本地日志存储，运维操作零基础即可完成。

3.6 双供电冗余备份（可选）

产品支持POE供电+DC12V直流供电双模式，现场无POE交换机时，可直接外接直流电源使用，兼顾新项目标准化POE组网与老旧项目改造兼容需求，适配新旧各类现场工况。

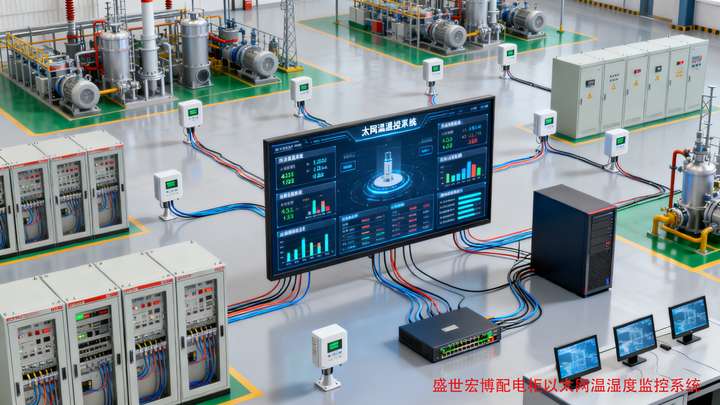

配电室应用

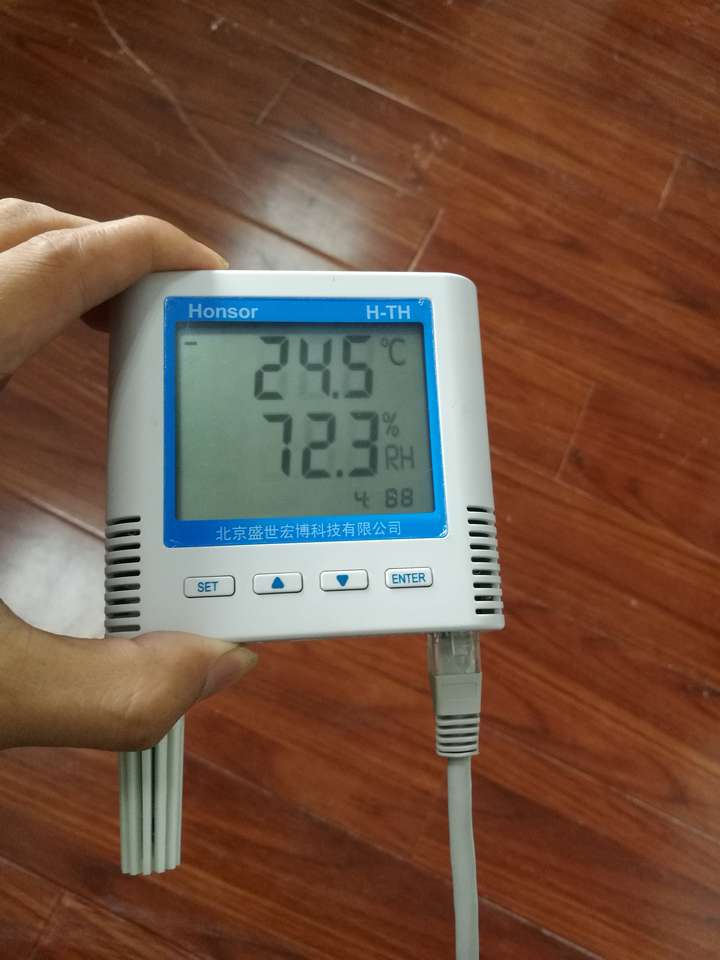

四、产品硬件结构与外观设计

1. 外壳材质：工业级ABS阻燃外壳，防尘防潮，适配室内潮湿库房环境，防护等级IP30；

2. 接口设计：标准RJ45网口，防插拔松动设计，适配长期固定组网；

3. 安装方式：壁挂式标准开孔，适配墙面、密集架侧边、机柜内部多种安装场景；

4. 运行指示灯：自带网络通信指示灯、电源指示灯，现场直观判断设备供电、联网运行状态，快速排查故障。

五、典型行业应用场景

5.1 档案馆/机关档案库房（核心适配场景）

搭配档案库房八防环境监控系统，全域布设POE温湿度变送器，无电源线布线不破坏库房消防与装修布局，实时上传库内温湿度数据，联动恒温恒湿一体机、空调自动调控环境参数，数据全程溯源生成标准报表，完美符合DA/T 13-2019档案库房技术管理规范。

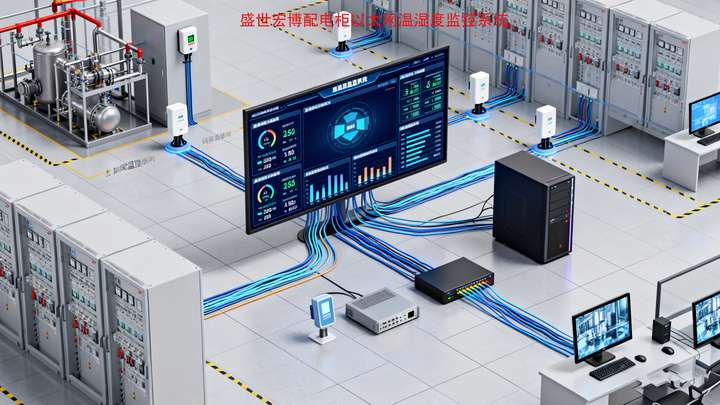

配电室以太网温湿度监控系统

5.2 数据中心/通信机房

机柜内部、机房过道分布式部署，依托机房原有POE网络交换机直接供电组网，监测机柜进出风口温湿度，超标及时告警，防止服务器高温宕机，无缝接入机房动环监控平台。

5.3 智慧楼宇/写字楼弱电间

楼宇原有综合布线系统直接复用，无需新增线路，统一接入楼宇BMS系统，实现整栋大楼弱电间、设备间环境统一监测管理。

5.4 工业无尘车间/医药冷链仓库

长距离组网无信号衰减，高精度监测温湿度，满足医药GSP合规监测要求，远程实时查看仓储环境数据，保障生产与仓储工艺达标。

5.5 地下管廊/轨道交通设备间

现场无市电取电点位，依托POE网线直接供电，适应潮湿、密闭恶劣环境，稳定上传环境数据，实现无人值守远程监测。

六、新旧监测设备选型对比

七、总结

在全域物联网智能化升级的大趋势下，传统总线式温湿度变送器已经无法满足大范围、易部署、免运维、高兼容的现代环境监测需求。这款POE供电TCP/IP以太网温湿度变送器，依托网线供电一体化、以太网远距离传输、原生网络协议兼容三大核心优势，解决了行业布线难、组网难、对接难三大痛点。

设备兼容现有全网线网络架构，无需改造原有网络系统，施工便捷、运行稳定、运维简单，尤其适配档案馆、机房、智慧楼宇等标准化弱电工程场景，是下一代物联网环境监测系统的优选前端感知终端，助力各类场所实现环境监测无人值守、数据联网互通、安全风险前置预警。

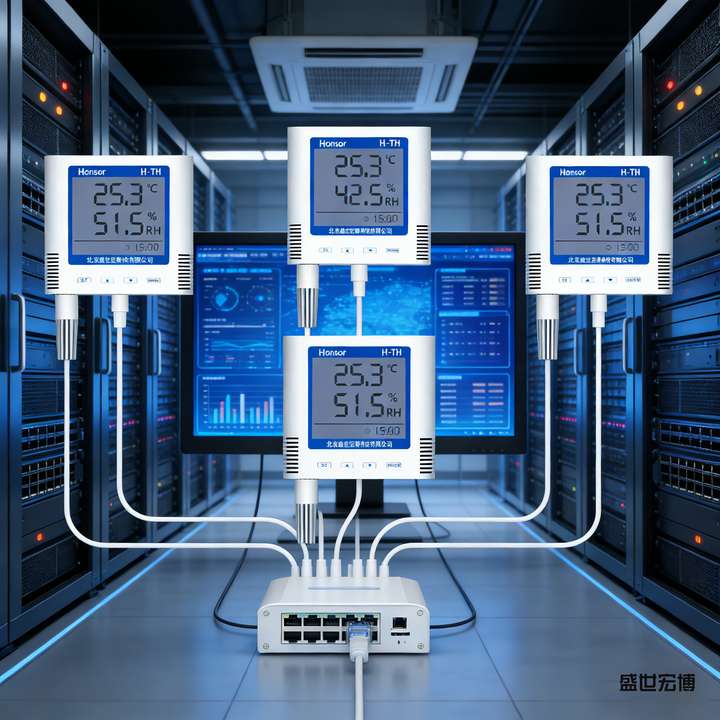

机房温湿度监控系统
