基于SBR对象-行为-规则的可视化建模规范V2版本，输出可视化的SVG逻辑图

大家好，我是人月聊IT。

今天继续分享我前面设计的SBR对象，行为，规则的SVG可视化建模规范文件。因为周末我对其做了一次优化和更新，更新后在SVG图的输出上，布局和设计更加美观，逻辑也更加清晰。

实际我当初设计这套SBR可视化建模的核心思路就是，对于现实世界中任何事物的理解，都需要动态+静态结合。通过打开黑盒，从外在表象深入到事物内在的组成结构，观察和分析事物内部组件，组件关系，组件间行为协同，组件间的相互影响和作用。通过对象，行为，规则如何构建一个完整的整体。这和我在讲思维框架逻辑的时候，谈到的事物认知和分析方法是一个道理。

我们来做下简单验证。

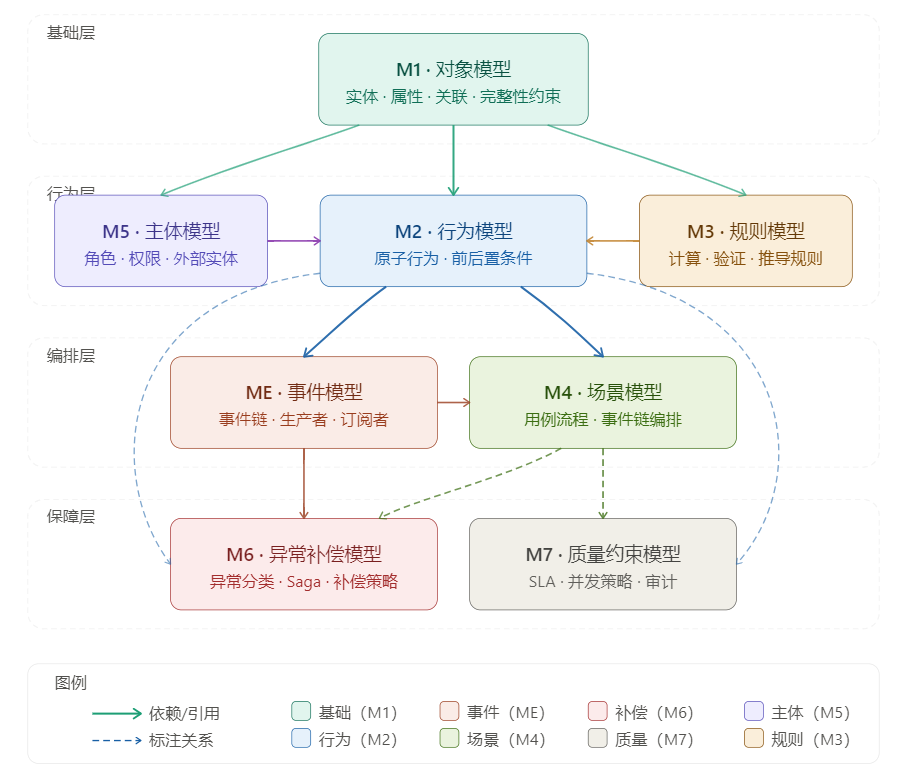

输出我前面构建的本体建模核心逻辑模型，如下：

SVG图已输出。以下是本次SBR v2建模的完整分析过程说明：

前置分析（类型A：完整文章抽象）

从1500行规范中提炼出三维结构：

结构（S）：识别出8个核心模型组件，按依赖关系分为4个横向层次——基础层（M1）、行为层（M2/M3/M5）、编排层（ME/M4）、保障层（M6/M7）。

行为（B）：每个模型节点点击可触发追问，展示其核心职责：M1定义数据契约，M2定义原子行为，ME独立承载事件链，M4负责场景编排，M6/M7分别提供补偿和NFR标注。

关系（R）：从文档第1.3节的依赖矩阵抽象出两类连线——实线（依赖/引用关系，如M1→M2→ME→M4的主干链路）和虚线（标注关系，如M2/M4→M6/M7的QoS标注）。所有连线均采用贝塞尔曲线，M2→M6和M2→M7的长距离跨层连线分别从左右边距绕行，避免穿越中间组件。

可点击交互：每个模型节点均可点击，会自动发起追问以深入了解该模型的细节设计。

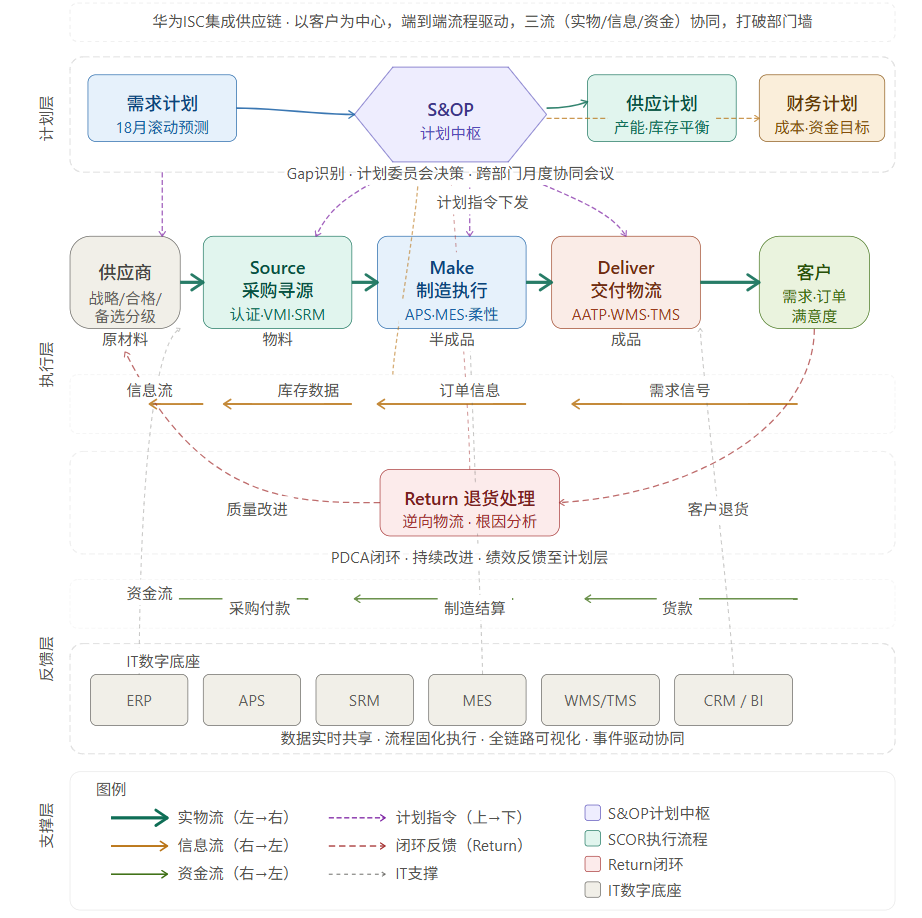

接着输出华为ISC集成供应链模型：

图已输出，所有节点均可点击追问。以下是本次SBR v2建模的核心设计思路说明：

三维抽象结果

结构（S）：识别出9个核心组件，分属4个横向层次——顶部计划层（S&OP中枢 + 需求/供应/财务三计划）、中部执行层（供应商→Source→Make→Deliver→客户的SCOR五流程）、反馈层（Return闭环）、底部IT数字底座（ERP/APS/SRM/MES/WMS/CRM六系统）。

行为（B）：每层有明确职责。S&OP是计划中枢，执行18月滚动预测、月度计划协同会、Gap识别与决策——这是华为ISC区别于传统"救火式"供应链的核心所在，体现"计划先行"原则。SCOR四个执行流程各有其关键行为标注（APS排产、AATP承诺交期、VMI协同等）。

关系（R）：体现了ISC最本质的三流架构——<u>实物流</u>从左到右（绿色粗箭头，供应商→客户）；<u>信息流</u>从右到左（橙色，客户需求信号逆向传递、消除长鞭效应）；<u>资金流</u>从右到左（绿色细箭头，货款结算链路）。S&OP计划指令纵向下发到各执行节点，Return通过下弧贝塞尔曲线形成闭环反馈，避免与主流程线交叉。

这正是华为ISC的核心逻辑：ISC并非单纯的物质供应链，而是对供应链中信息流、物流和资金流进行设计、规划和控制，以S&OP计划中枢为大脑，SCOR五大流程为骨架，IT系统集成为神经网络，端到端打通从供应商到客户的全链路。

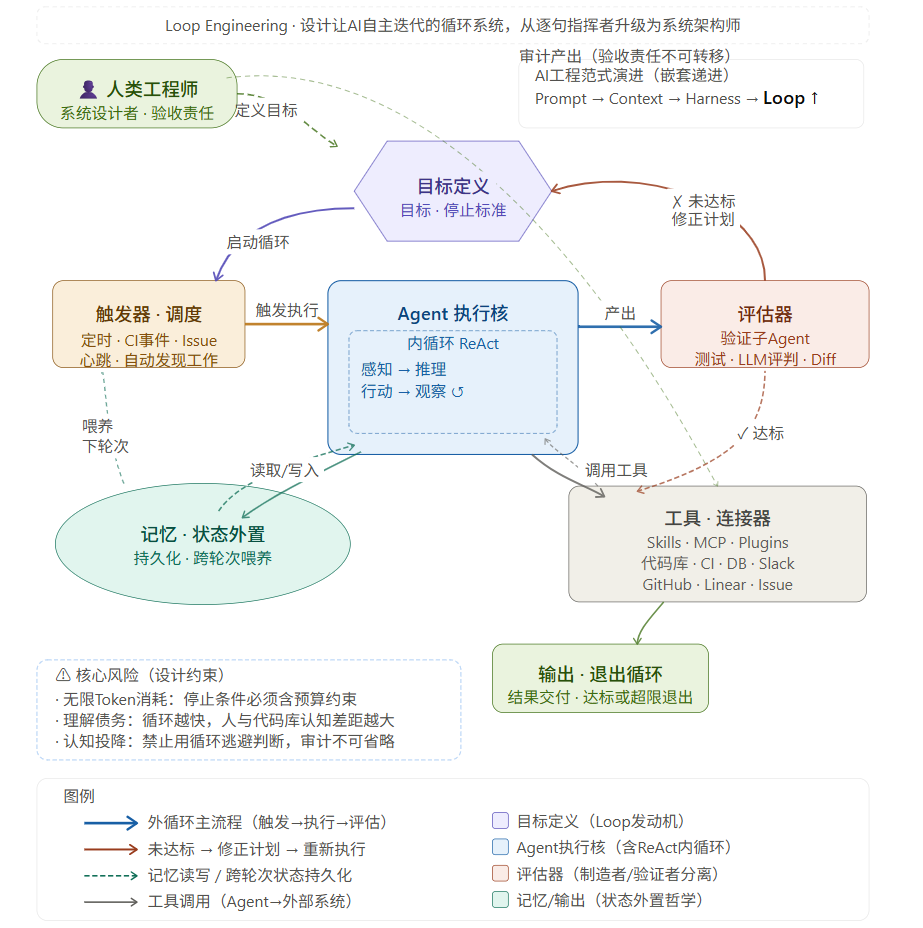

接着输出Loop Engineering循环工程。

图已输出，所有组件节点均可点击追问。以下是本次SBR v2建模的核心说明：

三维抽象结果

结构（S） 识别出7个核心组件，形成三个同心圈层：最外层是人类工程师（监督而不介入）；中间圈是外循环四节点——目标定义（六边形，Loop的发动机）→ 触发器/调度 → Agent执行核 → 评估器，顺时针流动；内侧支撑层是记忆/状态外置和工具/连接器，贯穿多个节点。

行为（B） 有两个层次的循环被显式建模：外循环（Loop主体）是目标导向的迭代——触发→执行→评估→[达标退出 / 未达标修正重来]；内循环（Agent ReAct）嵌套在Agent执行核组件内部——感知→推理→行动→观察→再感知，属于单次迭代内的推理机制。两层循环的嵌套关系是Loop Engineering区别于简单脚本的本质所在。

关系（R） 最关键的三条关系：①评估器的"未达标"弧线绕到图顶部回到目标定义层（贝塞尔上弧，避免穿越主区域）；②记忆层与Agent双向读写，并向上喂养触发器启动下一轮次；③人类工程师通过虚线从顶部延伸到输出端，体现"验收责任不可转移"——无人值守的循环也是无人值守地犯错，最终验收责任仍完全在人类工程师。底部风险区块补充了停止条件/理解债务/认知投降三大设计约束，完整呈现这一范式的边界意识

一、核心建模理念

1.1 三维理解框架

任何复杂事物的完整理解需要同时把握三个维度：

• 结构维度（Structure）：事物由哪些组件构成？各组件的属性是什么？
• 行为维度（Behavior）：各组件对外提供什么功能？如何响应外部刺激？
• 关系维度（Relation）：组件间如何交互？信息/能量/物质如何流动？

核心原则：只有同时建模这三个维度，才能真正理解事物的"内在机制"和"外在表现"之间的因果关系。

二、建模前置处理规则（新增）

在进行任何SVG绘制之前，必须先完成以下前置分析步骤：

2.1 输入类型判断

类型A：完整文章/文档输入

1. 通读全文，识别文章的核心主题和论述结构
2. 抽象提炼：从文中识别出关键结构体（名词性概念）、行为（动词性过程）、关系（连接词/因果/依赖）
3. 精简聚焦：保留5-9个最核心的组件，舍弃细节枝节
4. 完成SBR三维映射后，再进入绘制阶段

类型B：一句话/短描述输入

1. 基于该描述，围绕Structure-Behavior-Relation三个维度主动扩展内容
2. 推断该系统应有的组件、各组件的典型行为、组件间的逻辑关系
3. 形成完整的组件清单和关系图谱后，再进入绘制阶段

禁止跳过前置分析直接绘图。绘图质量取决于建模分析的深度。

三、SVG建模元素规范

3.1 组件（Component）表示法

基本形状约定

• 矩形：基础功能组件（如模块、子系统）
• 圆角矩形：有状态的组件（如带记忆的系统）
• 六边形：决策/控制组件（如调度器、协调器）
• 圆形/椭圆：数据存储或资源池（如知识库、缓存）
• 菱形：判断/分支节点（如条件判断）
• 云形：外部系统或环境（如用户、外部API）

组件标注要素

每个组件应包含：

1. 名称（组件标识，必须在形状框内显示，不得溢出）
2. 核心属性（关键状态变量，用小字标注，可选）
3. 对外接口（输入/输出端口，用小圆点或箭头起点表示，可选）

组件文字约束（严格执行）

• 组件名称优先使用缩略语（如"推理引擎"而非"大模型推理执行引擎"）
• 单行文字超出框宽时，必须换行为两行，不得单行超出
• 禁止出现文字超出形状边界的情况
• 字号建议：标题12-14px，副文字10-11px，属性标注9-10px

3.2 行为（Behavior）表示法

接口/功能标注

输入接口：用实心小圆●表示（左侧或顶部）
输出接口：用空心小圆○表示（右侧或底部）
双向接口：用菱形◆表示

行为描述方式

• 静态功能：直接在组件内用文字列出（如"规划"、"执行"、"反思"）
• 动态过程：用序号标注执行顺序（如①→②→③）
• 触发条件：用虚线框标注触发条件（如"当错误>3次"）

3.3 关系（Relation）表示法

箭头类型约定

实线箭头 →   : 数据流/信息流（如传递消息）
虚线箭头 ⇢   : 控制流/触发关系（如启动、调用）
双向箭头 ⟷  : 双向交互（如请求-响应）
粗箭头 ⟹    : 主流程/关键路径
点线箭头 ··→ : 反馈/监控信号（如状态上报）

关系标注要素

每条连接线应标注：

1. 流动内容（传递的是什么？如"查询请求"、"执行结果"）
2. 流动条件（可选，如"当满足X条件时"）
3. 流动顺序（可选，用数字标注先后）

连接线防交叉规则（严格执行）

• 优先通过组件布局规避交叉：建模时将频繁交互的组件相邻放置
• 必须使用贝塞尔曲线替代直线连接，通过控制点绕过障碍组件
• 贝塞尔路径示例：<path d="M x1,y1 C cx1,cy1 cx2,cy2 x2,y2" .../>
• 控制点设计原则：让曲线从障碍组件的上方或下方绕行，避免穿越其他组件
• 反馈回路箭头应统一走图形外围（上弧或下弧），不穿越内部组件区域
• 若两条线必须交叉，优先考虑调整布局，其次考虑用颜色区分两条线

四、SVG画布与布局规范（核心规范）

4.1 画布规格（固定不变）

画布尺寸：1600 × 900（横向16:9比例）
坐标原点：左上角 (0, 0)
中心点：(800, 450)

4.2 分层布局优先级

规则一：有横向分层时，优先划分横向层次带

将画布纵向切分为若干层次带（Layer），每层对应一类组件角色：

典型四层布局示例（纵向分带）：
┌─────────────────────────────────────────────────────────────┐  Y: 0
│  外部环境层（用户/外部系统）                                    │  Y: 80-180
├─────────────────────────────────────────────────────────────┤  Y: 200
│  输入处理层（接收/解析/转换）                                   │  Y: 220-370
├─────────────────────────────────────────────────────────────┤  Y: 390
│  核心处理层（推理/决策/执行）                                   │  Y: 410-560
├─────────────────────────────────────────────────────────────┤  Y: 580
│  输出/存储层（输出/持久化/反馈）                                 │  Y: 600-750
└─────────────────────────────────────────────────────────────┘  Y: 900

规则二：有流程阶段时，从左到右体现阶段顺序

将画布横向切分为若干阶段带（Stage），每段对应一个流程阶段：

典型五阶段布局示例（横向分段）：
X:  0   320   640   960   1280   1600
    │     │     │     │      │      │
    │ 阶段1│ 阶段2│ 阶段3│ 阶段4 │阶段5│
    │ 输入 │ 处理 │ 推理 │ 验证  │输出 │

规则三：层次与阶段同时存在时，矩阵式布局

行 = 层次（纵向），列 = 阶段（横向），每格放置对应组件。

4.3 整体均衡原则

• 重心居中：所有组件的视觉重心应尽量靠近画布中心点 (800, 450)
• 四象限平衡：左上、右上、左下、右下四个象限的组件数量和视觉重量基本均等
• 内容少时：组件围绕中心点展开，外围留白，不强行拉伸或堆砌
• 禁止头重脚轻：不允许组件集中在顶部或左侧，底部/右侧空白过多

4.4 组件尺寸参考

标准矩形组件：160×70 px（宽×高）
大型核心组件：200×90 px
小型辅助组件：130×55 px
组件间最小间距：40 px

五、建模流程指引

5.1 第一步：前置分析（参见第二章）

根据输入类型（文章/短描述），完成SBR三维抽象。

5.2 第二步：识别核心组件

请列出[系统名称]的核心组件（5-9个为宜），每个组件说明：
- 组件名称（简短，优先缩略语）
- 主要职责（一句话）
- 关键属性（2-3个，可选）
- 推荐的SVG形状
- 所属层次/阶段

5.3 第三步：定义组件行为

对于组件[组件名]，请说明：
- 对外提供的接口/功能（输入什么→处理什么→输出什么）
- 内部关键处理步骤（可选）
- 触发条件或执行规则

5.4 第四步：规划交互关系与连线路径

请描述组件间的交互，并说明连线路径规划：
- 从[组件A]到[组件B]：传递什么信息？何时传递？
- 连线类型：数据流/控制流/反馈流？
- 路径规划：直连还是需要弯曲绕行？弯曲方向（上绕/下绕）？
- 是否存在潜在交叉？如何通过贝塞尔曲线回避？

5.5 第五步：整体布局规划

请按以下步骤规划1600×900画布布局：
1. 确定分层或分阶段策略（横向分层/纵向分段/矩阵）
2. 为每个组件分配坐标区域（中心点x, y）
3. 检查四象限平衡性
4. 标记主流程路径（关键路径用粗箭头）
5. 规划反馈回路走向（外围弧线）

六、SVG绘制提示语模板

6.1 完整建模提示语（通用版）

【系统名称】：[填写系统名称]

【输入类型】：[完整文章 / 一句话描述]

【前置分析结果】：
（如果是完整文章，在此填写抽象后的核心结构/行为/关系；
 如果是一句话，在此填写扩展后的完整内容框架）

【组件清单】：（5-9个）
1. [组件1名称]（形状：矩形 | 层次/阶段：第X层/第Y阶段）
   - 职责：[一句话]
   - 属性：[属性1], [属性2]
   - 行为：[输入]→[处理]→[输出]

2. [组件2名称]（形状：圆角矩形 | 层次/阶段：第X层/第Y阶段）
   - 职责：[一句话]
   - 属性：[属性1], [属性2]
   - 行为：[输入]→[处理]→[输出]

（以此类推...）

【交互关系】：
- [组件1] → [组件2]：传递[数据类型]，类型：数据流
- [组件2] ⇢ [组件3]：控制信号，类型：控制流，绕行方式：上弧
- [组件3] ··→ [组件1]：反馈[状态信息]，类型：反馈流，走外围下弧

【连通性检查】：
- 确认每个组件至少有一条输入连线或输出连线
- 无孤立组件（所有组件都通过连线形成整体网络）

【关键流程】：
描述一个完整业务场景从输入到输出的全过程，标注经过的组件及顺序（①②③...）

【布局规划】：
- 画布：1600×900，中心点 (800, 450)
- 布局策略：[横向分层 / 纵向分阶段 / 矩阵式 / 中心辐射]
- 层次划分：[第一层: 组件A,B | 第二层: 组件C,D | ...]
- 均衡性：[说明如何保证上下左右平衡]

【SVG绘制要求】：
1. 画布固定1600×900，横向布局
2. 优先横向分层，有流程阶段时从左到右体现
3. 整体重心居中，上下左右视觉均衡，不头重脚轻
4. 所有连接线使用贝塞尔曲线，避免交叉
5. 组件文字严禁超出形状框，超长文字换行为两行
6. 所有组件通过连线形成整体，不存在孤立组件
7. 配色方案：[浅色背景/深色组件] 或 [自定义]
8. 包含图例：说明形状含义、箭头类型含义

七、高级建模技巧

7.1 多层次建模

当系统过于复杂时，采用"洋葱模型"分层绘制：

• L1-外观视图：系统整体与外部环境交互（≤5个组件）
• L2-架构视图：展开为3-5个主要子系统
• L3-细节视图：针对单个子系统展开内部组件

每层独立生成一张1600×900图。

7.2 动态建模

表示系统随时间演化：

• 用时间轴（横向，从左到右）表示不同阶段
• 用状态转移图表示组件状态变化
• 用序列图表示多组件协同的时序

7.3 对比建模

同时展示两种场景，画布左半（0-780）与右半（820-1600）各放一套：

• 正常流程 vs 异常流程
• 优化前 vs 优化后
• 方案A vs 方案B

中间留20px分隔线。

八、质量检查清单

完成建模后，逐项检查：

前置分析：

• [ ] 已完成SBR三维抽象（文章）或扩展（短描述）
• [ ] 组件数量控制在5-9个

结构完整性：

• [ ] 所有关键组件都已识别，职责边界清晰
• [ ] 组件形状选择符合规范约定

行为明确性：

• [ ] 每个组件的输入/输出已说明
• [ ] 关键处理逻辑已可视化

关系清晰性：

• [ ] 所有交互路径已绘制
• [ ] 无孤立组件（每个组件至少有一条连线）
• [ ] 连接线无交叉，或已通过贝塞尔曲线最大程度规避

画布与布局：

• [ ] 画布尺寸为1600×900
• [ ] 横向分层或左右流程阶段布局已实施
• [ ] 整体重心居中，四象限视觉均衡
• [ ] 无头重脚轻情况

文字规范：

• [ ] 所有组件文字未超出形状框
• [ ] 超长文字已换行为两行

可读性：

• [ ] 包含图例（形状含义 + 箭头类型）
• [ ] 非专业人员能看懂70%以上内容
• [ ] 主次流程通过颜色/线宽区分清楚

九、示例应用场景

• 软件系统架构：微服务交互、数据流管道
• 业务流程：订单处理、用户旅程
• AI系统：Agent架构、多模型协同
• 组织结构：部门协作、决策流程
• 自然系统：生态循环、神经网络
• 抽象概念：学习过程、创新机制

十、工具建议

AI辅助生成：

• 使用本规范向Claude描述，生成SVG代码
• 使用Mermaid语法生成基础图形，再手工美化

人工绘制工具：

• Draw.io / Diagrams.net（免费，支持导出SVG）
• Excalidraw（手绘风格，适合快速草图）
• Figma（专业设计工具）

编程生成：

• D3.js（适合数据驱动的动态图）
• Python + svgwrite（适合批量生成）

附录A：颜色与样式建议

组件配色

输入组件：浅蓝色   #E3F2FD（边框 #1976D2）
处理组件：浅绿色   #E8F5E9（边框 #388E3C）
存储组件：浅黄色   #FFF9C4（边框 #F9A825）
输出组件：浅橙色   #FFE0B2（边框 #E65100）
控制组件：浅紫色   #F3E5F5（边框 #7B1FA2）
外部环境：浅灰色   #F5F5F5（边框 #757575）

箭头配色

数据流：深蓝色   #1976D2（实线）
控制流：深绿色   #388E3C（虚线）
反馈流：橙色     #F57C00（点线）
关键路径：红色加粗 #D32F2F（粗实线，stroke-width: 3）

附录B：贝塞尔曲线连接线示例

基本用法

<!-- 标准数据流：从A (300,200) 到 B (700,400)，从下方绕行 -->
<path d="M 300,200 C 300,350 700,350 700,400"
      stroke="#1976D2" stroke-width="2" fill="none"
      marker-end="url(#arrow-blue)"/>

<!-- 反馈回路：从C (900,300) 回到 A (300,300)，走上方弧线 -->
<path d="M 900,300 C 900,150 300,150 300,300"
      stroke="#F57C00" stroke-width="1.5" fill="none" stroke-dasharray="5,3"
      marker-end="url(#arrow-orange)"/>

<!-- 控制流：绕过中间组件 -->
<path d="M 200,450 C 200,600 800,600 800,450"
      stroke="#388E3C" stroke-width="1.5" fill="none" stroke-dasharray="8,4"
      marker-end="url(#arrow-green)"/>

箭头标记定义（在 <defs> 中声明）

<defs>
  <marker id="arrow-blue" markerWidth="10" markerHeight="7"
          refX="10" refY="3.5" orient="auto">
    <polygon points="0 0, 10 3.5, 0 7" fill="#1976D2"/>
</marker>
<marker id="arrow-green" markerWidth="10" markerHeight="7"
          refX="10" refY="3.5" orient="auto">
    <polygon points="0 0, 10 3.5, 0 7" fill="#388E3C"/>
</marker>
<marker id="arrow-orange" markerWidth="10" markerHeight="7"
          refX="10" refY="3.5" orient="auto">
    <polygon points="0 0, 10 3.5, 0 7" fill="#F57C00"/>
</marker>
<marker id="arrow-red" markerWidth="10" markerHeight="7"
          refX="10" refY="3.5" orient="auto">
    <polygon points="0 0, 10 3.5, 0 7" fill="#D32F2F"/>
</marker>
</defs>

版本：v2.0更新日期：2026-06-28主要变更：新增前置分析规则、固定1600×900画布、强化布局均衡原则、增加连接线防交叉规范（贝塞尔曲线）、严格文字溢出约束、新增孤立组件禁止规则、增加贝塞尔曲线代码示例附录适用对象：需要理解复杂系统的分析师、设计师、教育者、研究者。、
