CST FAQ 001: 如何对一个面上功率密度求积分

  大家好，我们在和CST用户交流时，会遇到很多重复的技术提问。今后，我们将在该公众号上以FAQ形式，回答一些不涉及客户产品的CST仿真通用问题。

       这期内容我们介绍如何对一个面上功率密度求积分。先说思路：

• CST可以添加PowerFlow监视器，计算功率密度（坡印廷矢量V.A/m^2）
• 通过后处理result Template，可以对一个面上功率密度做积分处理（提前添加一个用于积分的Face）

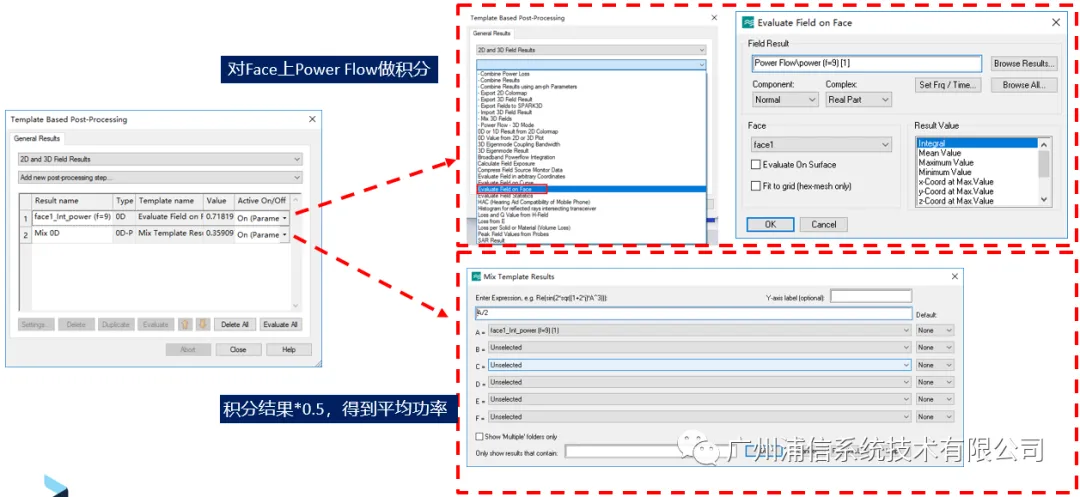

• 注意：2020版本计算的能量是峰值，如需要平均值，需要对结果*0.5

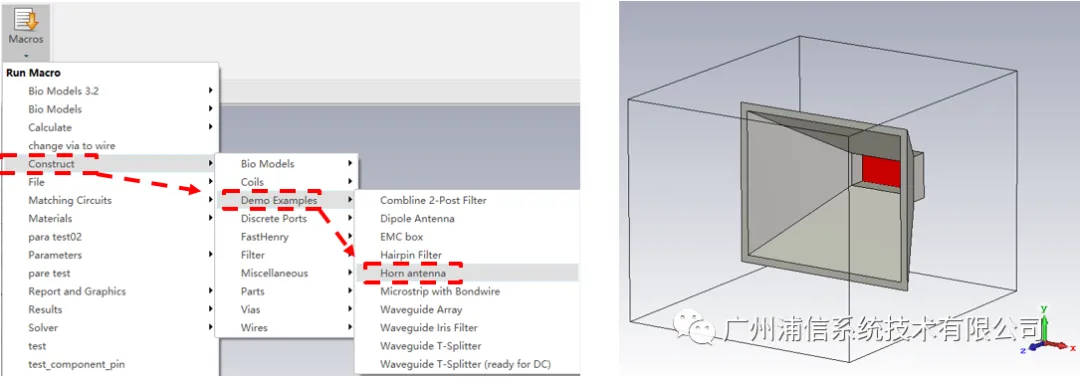

        我们从Macro中打开软件自带Horn antenna 作为Demo:

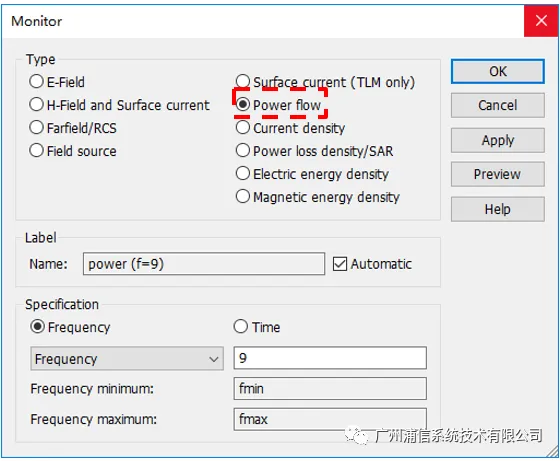

  先添加一个PowerFlow监视器，用于计算仿真域内功率密度。

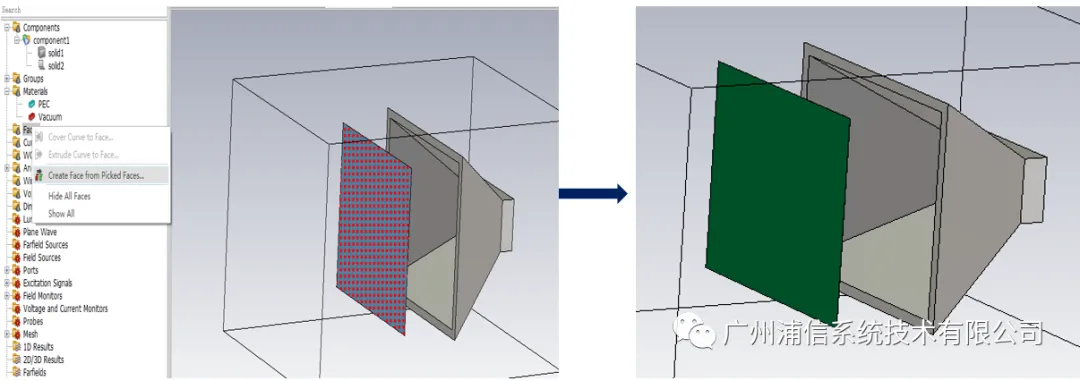

接下里绘制一个用于积分的辅助面Face（下图中绿色面）

1. 先绘制一个无厚度薄片
2. 选中绘制的面（快捷键F），在Navigation Tree 右键Face，CreateFace from picked Faces,得到无实体的面用于后处理

    PS：生成Face后，之前绘制的薄片需要删除


开始仿真，得到数据后通过软件自带的后处理工具求积分

Result Templates-->2D/3D field results-->Evaluate field on Face


该条后处理工具，除了可以求面上积分，还可以计算面上平均值、最大值、最小值等。

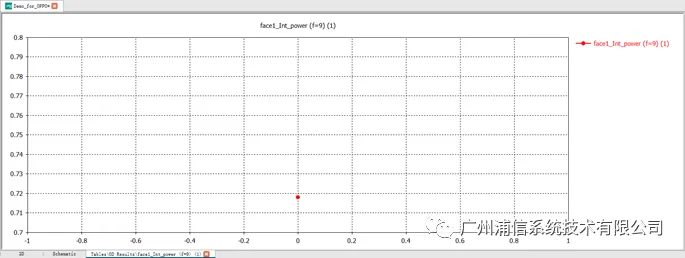

运行后处理，在0D result中得到积分后的峰值功率：

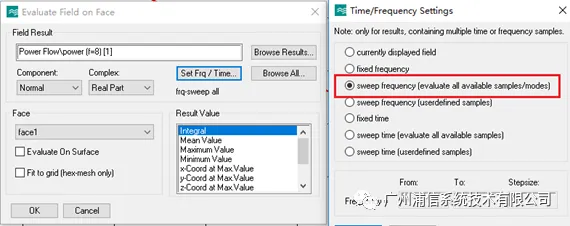

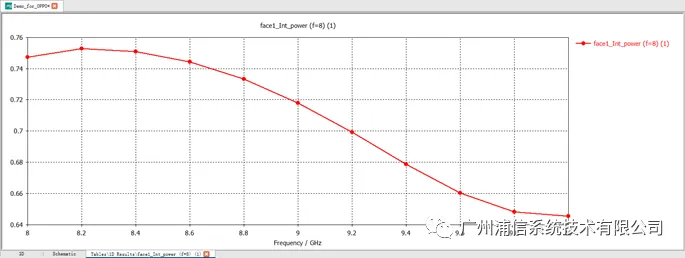

如果需要考虑多个频点数据，只需要在后处理中选择Sweep Freuqency即可。
