网工干货｜DHCP 全解：底层原理 + 三种标准配置 + 中继跨网段实战

前言

企业内网、园区网、办公 WiFi 几乎全都依赖 DHCP 自动分配 IP、网关、DNS，不用手动给每台设备配地址，大幅降低运维成本。

本文结合标准华为设备实验拓扑，完整拆解DHCP 工作原理、报文类型、两种本地地址池配置、DHCP 中继跨网段配置，新手可直接复制命令上机实操。

一、DHCP 基础核心原理

1. 什么是 DHCP

DHCP（Dynamic Host Configuration Protocol，动态主机配置协议），基于 UDP 67（服务器）/68（客户端）端口工作，实现终端自动获取 IP 地址、子网掩码、网关、DNS、地址租期等全套网络参数。DHCPv4 提供 3 种分配模式：

1. 接口地址池：单网段简易场景，接口独立地址池，适合单 VLAN 小型网络
2. 全局地址池：多 VLAN 集中管理，一台网关统一维护多个网段地址池，企业主流方案
3. DHCP 中继（Relay）：跨三层网段，解决广播报文无法跨路由转发问题，单台 DHCP 服务器服务全网多 VLAN

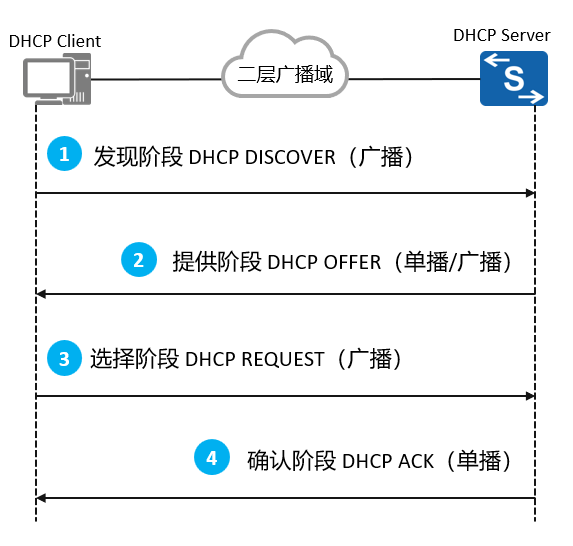

2. DHCP 四步交互流程（客户端首次上线）

① DISCOVER 发现（广播）

新终端开机无 IP，全网广播DHCP DISCOVER，携带自身 MAC 地址，寻找局域网内所有 DHCP 服务器。

② OFFER 提供（单播 / 广播）

所有收到报文的 DHCP 服务器，从地址池取出空闲 IP，回复DHCP OFFER，携带待分配 IP、网关、DNS、租期。

多台 DHCP 服务器时，终端只接收最先到达的 OFFER 报文。

③ REQUEST 请求（广播）

终端广播DHCP REQUEST，告知全网：选定某台 DHCP 服务器，申请使用指定 IP；同时通知其余服务器释放预留 IP。

④ ACK 确认（单播 / 广播）

目标 DHCP 服务器校验 IP 未冲突，回复DHCP ACK，正式下发全部网络参数，终端完成 IP 配置。

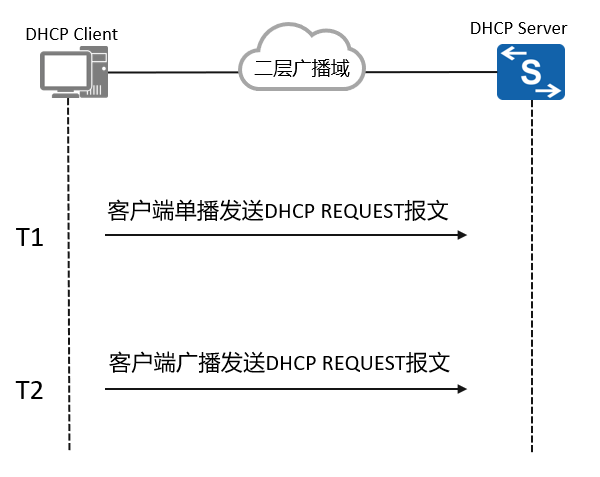

3. 地址续租机制（T1/T2）

IP 地址存在租期，到期前终端自动续约，避免断网：

• T1（租期 50%）：单播向原 DHCP 服务器发送 REQUEST 续租，收到 ACK 则刷新租期；
• T2（租期 87.5%）：单播续租失败，全网广播 REQUEST，向全网 DHCP 服务器申请续约；
• 租期耗尽：未收到任何 ACK，终端释放 IP，重新发起 DISCOVER 流程。

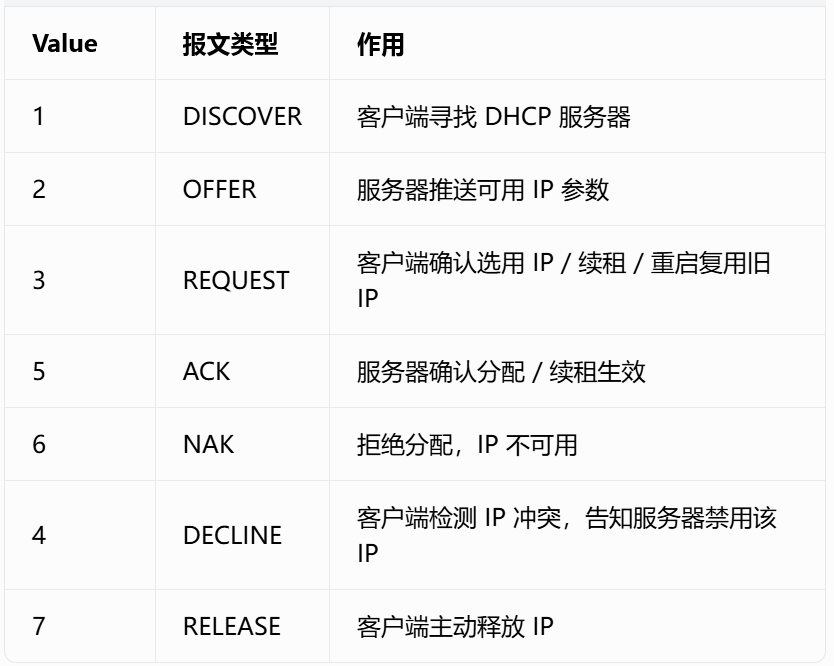

4. 关键报文类型（Option53 标识）

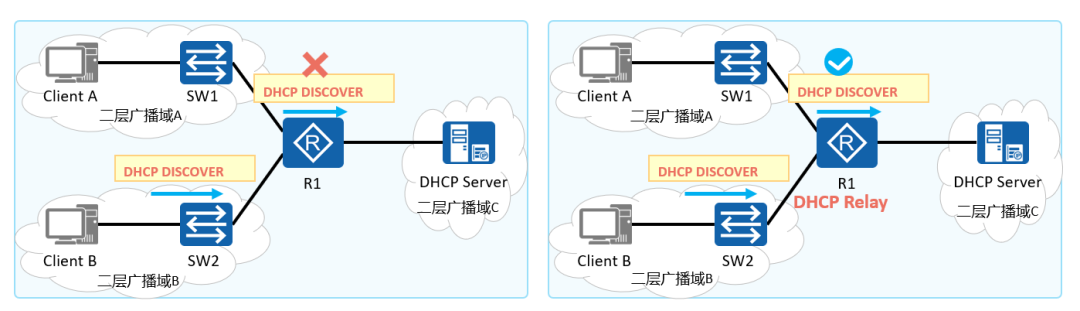

5. DHCP 中继核心原理

三层设备默认不转发广播报文，不同 VLAN 终端无法直接访问核心 DHCP 服务器，DHCP 中继解决该问题：

1. 中继网关收到客户端广播 DISCOVER，修改 Giaddr 字段为本接口三层 IP，Hops 计数 + 1；
2. 将广播报文转为单播，转发给远端 DHCP 服务器；
3. 服务器根据 Giaddr 匹配对应网段地址池分配 IP；
4. 中继收到服务器返回 OFFER/ACK，转为广播下发给对应网段终端。

二、DHCP 本地服务器配置（同网段，无中继）

实验拓扑：路由器 AR1 作为 DHCP 服务器，下方交换机划分 VLAN10/20，终端同网段获取 IP。

前置统一基础命令（必开）

system-view
sysname AR1
dhcp enable   // DHCP总开关，所有DHCP功能依赖此命令

方式 1：基于接口地址池（dhcp select interface）

适用场景：单 VLAN、小型网络，地址池绑定 VLANIF 接口，无需全局创建地址池

# 配置VLANIF10三层接口
interface Vlanif10
 ip address 10.1.10.254 255.255.255.0
 dhcp select interface    // 启用接口地址池模式
 # 静态绑定固定IP（打印机/服务器）
 dhcp server static-bind ip-address 10.1.10.18 mac-address 6489-985d-4ad7
 # 排除静态服务器地址，不参与分配
 dhcp server excluded-ip-address 10.1.10.10 10.1.10.120
 dhcp server excluded-ip-address 10.1.10.250 10.1.10.253
 # 指定DNS服务器
 dhcp server dns-list 8.8.8.8

特点：配置极简，仅服务当前接口网段，多 VLAN 场景重复配置繁琐。

方式 2：基于全局地址池（dhcp select global）

企业主流方案，一台网关创建多个全局地址池，分别对应不同 VLAN，集中统一管理

步骤 1：创建全局地址池 VLAN10、VLAN20

# 地址池vlan10
ip pool vlan10
 network 10.1.10.0 mask 255.255.255.0
 gateway-list 10.1.10.254
 excluded-ip-address 10.1.10.1 10.1.10.100
 dns-list 114.114.114.114
 lease day 3   // 租期3天，默认1天
static-bind ip-address 10.1.10.18 mac-address 6489-985d-4ad7
quit
# 地址池vlan20
ip pool vlan20
 network 10.1.20.0 mask 255.255.255.0
 gateway-list 10.1.20.254
 excluded-ip-address 10.1.20.1 10.1.20.205
 dns-list 114.114.114.114
quit

步骤 2：VLANIF 接口调用全局地址池

interface Vlanif10
 ip address 10.1.10.254 255.255.255.0
 dhcp select global   // 接口从全局地址池分配IP
quit
interface Vlanif20
 ip address 10.1.20.254 255.255.255.0
 dhcp select global
quit

特点：多 VLAN 集中管理，地址池统一规划，大型园区、多部门组网首选。

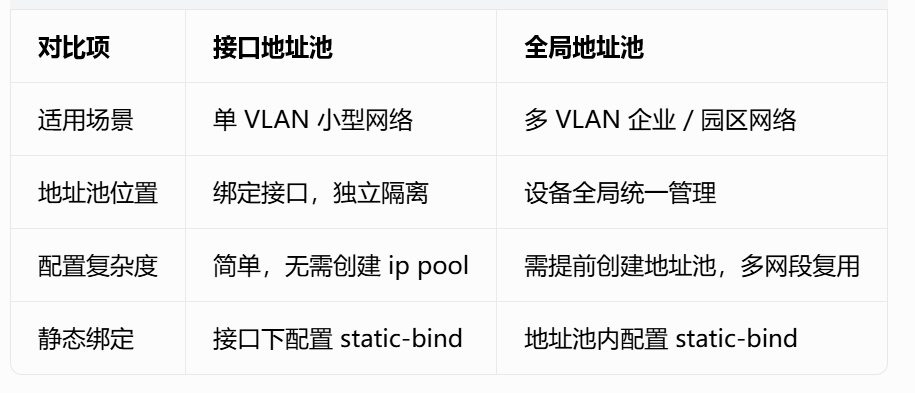

接口地址池 vs 全局地址池对比

三、DHCP 中继（Relay）跨网段配置实战

组网场景

• AR1：核心 DHCP 服务器（全局地址池，地址 10.1.2.1）
• 三层交换机 LSW1：DHCP 中继网关，VLAN30 网段 10.1.30.0/24，无本地 DHCP 服务
• PC3 属于 VLAN30，跨网段从 AR1 获取 IP

步骤 1：DHCP 服务器 AR1 配置（全局地址池 vlan30）

system-view
sysname AR1
dhcp enable
# 创建VLAN30全局地址池
ip pool vlan30
 network 10.1.30.0 mask 255.255.255.0
 gateway-list 10.1.30.254
 dns-list 8.8.8.8 114.114.114.114
 excluded-ip-address 10.1.30.1 10.1.30.100
 lease day 3
quit
# 对接中继交换机LSW1的三层接口
interface GigabitEthernet 0/0/4
 ip address 10.1.2.1 255.255.255.0
quit

步骤 2：中继设备 LSW1 完整配置

system-view
sysname LSW1
dhcp enable
# 上联AR1三层点对点接口（删除二层，纯三层口）
interface GigabitEthernet 0/0/0
 undo portswitch
 ip address 10.1.2.254 255.255.255.0
quit
# 业务VLAN30三层接口，开启DHCP中继
interface Vlanif30
 ip address 10.1.30.254 255.255.255.0
 dhcp select relay                    // 当前接口启用DHCP中继功能
 dhcp relay server-ip 10.1.2.1        // 指定远端DHCP服务器IP地址
quit
# 连接PC的接入端口示例（VLAN30）
interface GigabitEthernet 0/0/1
 port link-type access
 port default vlan 30
quit

中继核心校验要点

1. 中继设备与 DHCP 服务器三层路由可达；
2. 中继接口必须配置网关 IP（Giaddr 字段来源）；
3. DHCP 服务器必须存在与中继 Giaddr 同网段的全局地址池；
4. 全局dhcp enable必须开启，否则中继不生效。

四、DHCP 排错常用查看命令

# 查看全局地址池信息
display ip pool name vlan10
# 查看接口地址池分配状态
display ip pool interface Vlanif10
# 查看DHCP中继配置
display dhcp relay configuration
# 查看已分配IP租约记录
display ip pool used
# 查看DHCP报文统计，定位收发异常
display dhcp statistics

五、运维避坑小贴士

1. dhcp enable是总开关，所有 DHCP 服务器 / 中继配置前必须执行；
2. 服务器、摄像头、门禁等固定终端，建议配置static-bind静态绑定，避免 IP 变动；
3. 所有网关、核心服务器 IP 通过excluded-ip-address排除，防止地址冲突；
4. 跨网段 DHCP 必须用中继，路由无法转发二层广播 DISCOVER 报文；
5. 公共 WiFi、访客网络缩短租期（1~4 小时），提升 IP 复用率；办公内网可设 3~7 天租期。

结语

DHCP 是网络入门核心技术，原理围绕「四步交互 + 地址租期 + 中继转发」，配置分接口池、全局池、中继三大场景。小型单 VLAN 用接口地址池快速部署，多网段企业统一使用全局地址池，跨三层网段搭配 DHCP 中继，一套服务器管理全网终端，大幅简化运维。
