TDOA vs TWR：隧道定位选错协议，精度从30厘米崩到1米

——选对协议，隧道定位精度从"够用"到"可靠"

一、引言：两个测距思路的本质差异

在UWB（超宽带）定位领域，TWR（Two-Way Ranging，双向测距）和TDOA（Time Difference of Arrival，到达时间差）是两种最主流的技术路线。它们解决的是同一个问题——如何精确测量标签到基站的距离，但思路完全不同。

打个比方：你想知道朋友离你多远，有两个办法：

办法A（对表法）：你和朋友各有一块完全同步的表。你发信号时看表，朋友收信号时也看表，两者相减就知道信号飞了多久。

办法B（对话法）：你喊"喂"，朋友听到后回喊"听到了"，你再喊"知道了"。通过这三次对话，不用对表也能算出距离。

在UWB定位里，办法A对应TDOA，办法B对应TWR。隧道狭长、环境复杂，该选哪个？本文从技术原理、工程约束、实际场景三个维度进行客观分析。

二、TWR（双向测距）："对话法"的自洽逻辑

TWR的核心思想是：标签与基站之间通过双向通信，利用六组时间戳互相抵消时钟漂移，从而精确计算信号飞行时间（ToF）。

以DS-TWR（Double-Sided TWR，双侧双向测距）为例，完整流程如下：

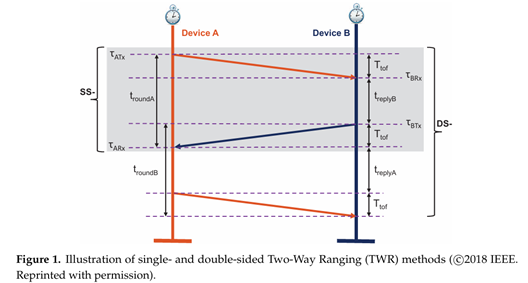

图1：DS-TWR双侧双向测距时序图

图片来源：IEEE 802.15.4z标准文档，©2018 IEEE

三次握手过程：

1. Poll（查询）：标签发送Poll帧，记录发送时间戳 TSP；基站接收后记录接收时间戳 TRP。

2. Response（响应）：基站发送Response帧，记录发送时间戳 TSR；标签接收后记录接收时间戳 TRR。

3. Final（确认）：标签发送Final帧（携带 TSP、TRR、TSF），基站接收后记录 TRF。

通过这六组时间戳，DS-TWR可以精确计算出信号飞行时间，且标签与基站之间的时钟漂移被自动抵消。

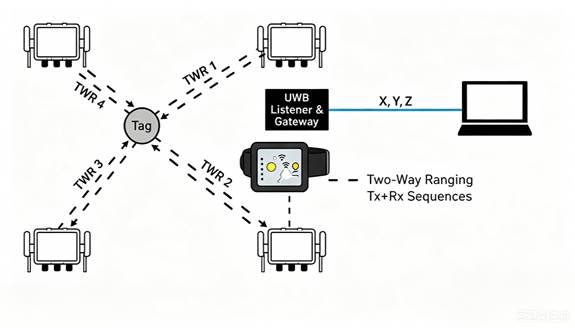

图2：TWR系统架构——标签与多个基站分别进行双向测距

▎TWR的核心特点

• 优势：不需要基站间时间同步，部署灵活；时钟漂移自补偿，对温度变化有一定鲁棒性。

• 代价：标签耗电较高（需多次收发），通信占用信道时间长；系统容量中等（通常支持几十到上百个标签）。

三、TDOA（到达时间差）："对表法"的精度极限

TDOA的核心思想是：所有基站通过有线或无线方式保持纳秒级时间同步，标签只需发送一次定位帧，多个基站同时接收。由于标签到各基站的距离不同，信号到达时间存在差异，通过时间差即可解算出标签位置。

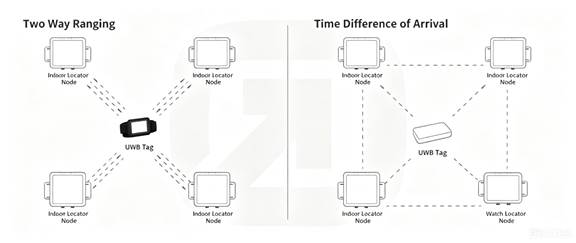

图3：TDOA系统架构——标签单次发射，多基站同步接收

打个比方：你在操场中央拍手，四周站着三个朋友，他们的表完全同步。三个朋友分别记下听到拍手的时间：

• 朋友A：10:00:00.000000（最先听到 → 离得最近）

• 朋友B：10:00:00.000005（最晚听到 → 离得最远）

• 朋友C：10:00:00.000003（中间 → 距离居中）

三个时间差构成双曲线方程组，解算后即可确定你的精确位置。

▎TDOA的核心特点

• 优势：标签仅发射一次，功耗极低；系统容量大（理论上可支持数百个标签同时定位）；在理想同步条件下，定位精度可优于TWR。

• 代价：基站间必须保持纳秒级时间同步，部署复杂；同步误差会直接转化为定位误差（1ns ≈ 30cm误差）；同步链路故障会导致整段系统失效。

四、隧道环境：技术选型的关键约束

隧道不是普通室内环境，其物理特性对UWB定位系统提出了严苛挑战：

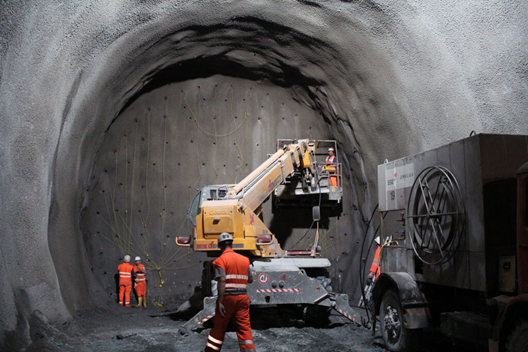

图5：隧道施工现场——狭长空间、金属环境、施工干扰是UWB部署的主要挑战

1. 空间狭长，基站间距受限：隧道断面通常为圆形或马蹄形，宽度有限（单洞约8~12m，双洞约15~20m）。基站需沿隧道壁或顶部安装，间距受视距条件限制。

2. 金属环境，多径效应严重：隧道壁通常为混凝土+钢筋结构，盾构隧道还有金属管片。UWB信号在金属表面产生强烈反射，多径效应会导致测距误差增大。

3. 温度梯度大，晶振漂移显著：隧道洞口常温（20~30℃），掌子面附近可能低至5~10℃。温度变化导致晶振频率漂移，影响时间测量精度。

4. 施工干扰，布线困难：隧道施工期间有爆破、掘进、运输等作业，沿壁布线（如光纤同步线）施工困难且易被损坏。

5. 人员密度相对可控：单个掌子面同时作业人员通常为10~30人，远低于工厂车间（数百人）或大型场馆（数千人）的人员密度。

五、TWR vs TDOA：隧道场景全维度对比

▎关键结论

在隧道场景中，TWR的"免同步部署"和"单基站独立工作"特性，使其在工程落地层面具有显著优势。TDOA的"大容量"和"低功耗"优势在隧道环境中难以充分发挥，因为隧道人员密度通常不高，且同步部署成本过高。

六、TDOA在隧道中完全不能用吗？——客观看待两种技术

并非如此。TDOA在以下隧道场景中仍有其独特价值：

▎场景一：超大型隧道群/地铁网络

当隧道形成网络（如地铁盾构区间、水利隧洞群），人员密度高、流动性大，TDOA的大容量优势就能体现出来。此时同步链路的投入可以通过高容量摊薄。

▎场景二：与5G/LoRa融合的回传方案

部分方案采用TDOA做定位引擎，用5G或LoRa做数据回传。各取所长：TDOA提供高容量定位，5G/LoRa提供远距离数据传输。但对系统集成能力要求较高。

▎场景三：混合双模方案

标签平时以TDOA模式工作（省电），紧急情况下（如SOS报警）切换至TWR模式（高精度）。这种方案兼顾续航与应急精度，但标签成本较高。

▎场景四：短隧道/已具备同步基础设施

对于长度较短（<500m）的隧道，或已有光纤同步基础设施（如已部署PTP同步的工业以太网），TDOA的同步部署成本可接受，此时TDOA的精度优势可以发挥。

▎重要澄清：TDOA和TWR没有"谁更先进"

两种技术是不同思路解决同一问题，不存在绝对的优劣，只有场景适配：

• 工厂车间（开阔、人员多、基站易布线、温度稳定）→ TDOA更合适

• 隧道（狭长、人员少、布线困难、温度变化大）→ TWR更合适

• 煤矿巷道（类似隧道，防爆要求高、布线受限）→ TWR更合适

• 大型体育场馆/会展中心（开阔、人员密度极高）→ TDOA更合适

七、隧道UWB定位系统选型建议

作为采购方或技术负责人，在与厂商沟通时，建议重点核实以下四点：

▎1. 明确协议类型

直接询问厂商采用的是TWR还是TDOA。如果厂商仅说"支持TOF（Time of Flight）"，需进一步追问具体实现方式。隧道场景下，DS-TWR是更稳妥的选择。

▎2. 核实标签续航

TWR标签因需多次收发，功耗高于TDOA标签。但优秀的TWR标签在1Hz刷新率下，续航可达5~7天。若标签需频繁充电（如2天一充），将严重影响现场使用体验。

▎3. 确认系统容量上限

询问"一个定位区域最多支持多少标签同时在线"。隧道场景通常几十人即可满足，但需了解系统上限，为后期扩容预留空间。

▎4. 评估基站部署方式

TWR基站可独立工作，无需同步链路。若厂商要求部署光纤同步线或复杂的无线同步网络，则属于TDOA方案，需额外评估施工成本和维护难度。

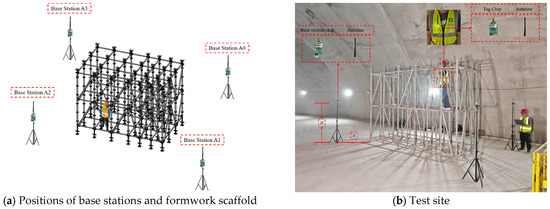

图6：隧道内UWB基站部署示意——沿隧道壁或顶部间隔安装，保持视距通信

图片来源：MDPI Sensors期刊，UWB隧道定位基站部署优化研究

▎工业级方案参考

在工业级UWB隧道定位领域，成熟的方案通常具备以下特征：

• 支持DS-TWR测距协议，基站无需复杂同步即可独立工作

• 基站针对隧道狭长空间做天线方向图优化（如360°覆盖或定向波束）

• 标签具备防爆认证（如煤矿场景需Ex ib I Mb等级）

• 系统支持离线定位+在线回传双模式，隧道无网络时仍可本地记录

• 标签单价控制在合理区间（工业级标签通常200~400元），便于大规模部署

八、三句话总结

第一句话：TWR是"对话法"——标签与基站双向握手，无需基站间同步，部署简单，适合隧道狭长空间；TDOA是"对表法"——基站间需纳秒级同步，容量大但同步成本高，在隧道中优势受限。

第二句话：隧道环境（狭长、温差大、金属多径、布线困难）放大了TDOA的同步脆弱性，而TWR的"各基站独立工作"特性反而更稳健。

第三句话：选系统别被技术名词唬住，重点问清：协议类型（TWR/TDOA）、标签续航、系统容量、基站部署方式——选适合自己场景的，而非参数最漂亮的。

附录：技术术语速查

UWB：Ultra-Wideband，超宽带。一种利用极宽频谱（通常>500MHz）进行短距离通信和测距的无线技术，具有厘米级测距精度。

TWR：Two-Way Ranging，双向测距。标签与基站之间通过双向通信测量距离，无需基站间同步。DS-TWR（Double-Sided TWR）是完整版本，通过三次握手抵消时钟漂移。

TDOA：Time Difference of Arrival，到达时间差。多个同步基站接收同一标签信号，通过到达时间差解算位置。

ToF：Time of Flight，飞行时间。信号从发射到接收的时间，乘以光速即得距离。

PTP：Precision Time Protocol，精确时间协议（IEEE 1588）。用于以太网设备间实现亚微秒级时间同步。

多径效应：信号经反射、散射后沿多条路径到达接收端，导致信号失真和测距误差。隧道金属壁会加剧多径效应。

晶振漂移：晶体振荡器频率随温度、电压变化而产生的偏移。在UWB测距中，晶振漂移会直接影响时间测量精度。
