微服务稳定性｜容错四大金刚：限流（一）Sentinel流量防护：限流的意义、选型、底层原理、框架集成与Dashboard改造

原创

锡东

发布于 2026-09-16 14:58:08

430

文章被收录于专栏：稳定性建设稳定性建设

本系列导读容错四大金刚连载总览超时

（一）分布式通用分层超时、快速失败底层原理超时
（二）MySQL、Hikari 连接池、慢 SQL 多层止损规范超时
（三）Redisson 缓存、分布式锁、批量操作超时治理超时
（四）OpenFeign & gRPC RPC 分级超时与重试联动超时
（五）MQ、异步、线程池阻塞全套治理【超时系列收官】

本篇・限流（上）：Sentinel 流量防护：限流的意义、选型、底层原理、框架集成与 Dashboard 改造核心定位：超时解决「慢请求如何快速失败释放资源」；限流解决「流量异常，主动拒绝请求，守护服务资源水位」。

下篇预告：限流（下）Sentinel 中间件防护实战：数据库 MyBatis 与 Redis 接入深度取舍。

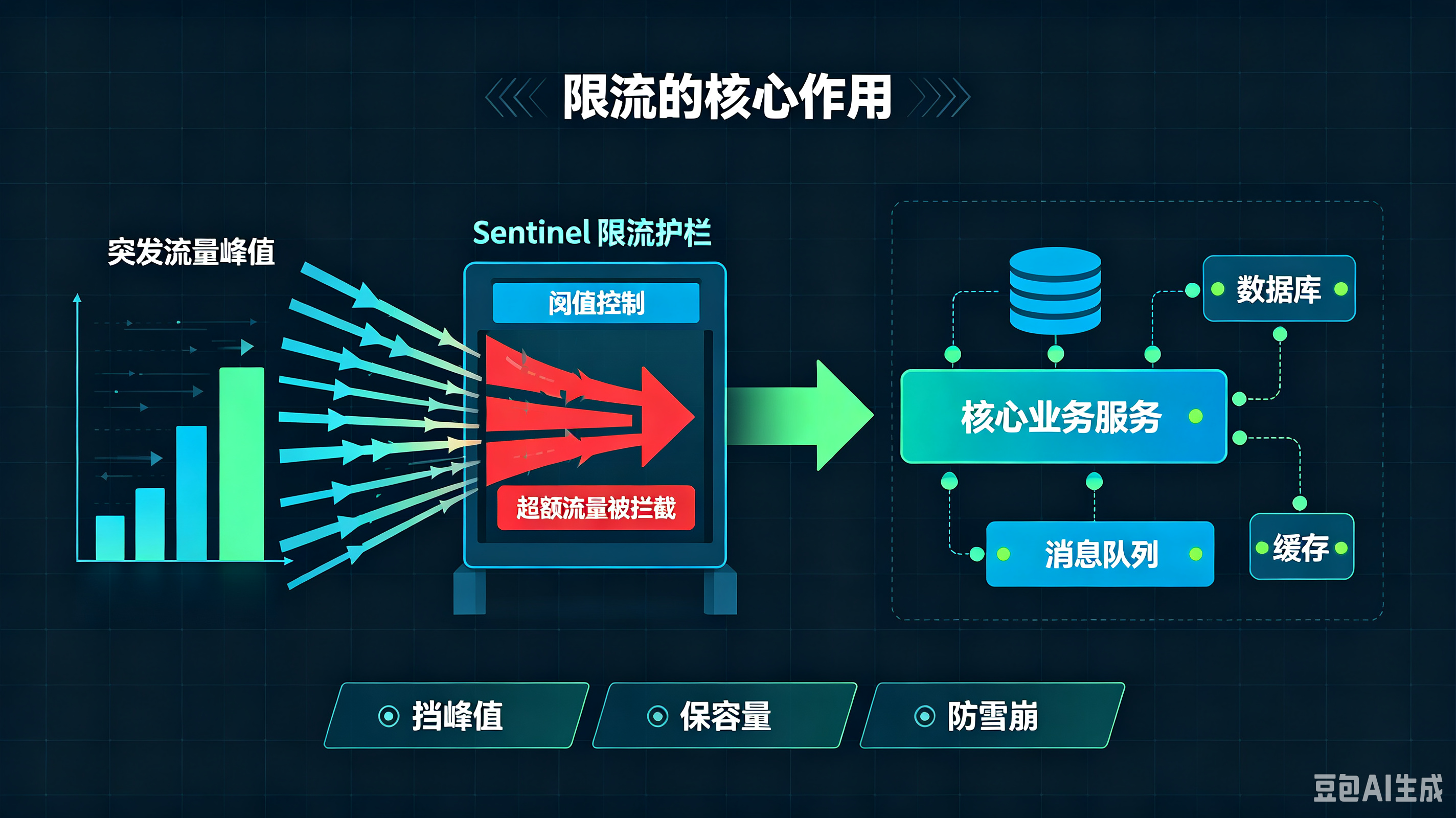

一、限流的作用与现实意义

承接超时治理：超时是被动的事后止损；限流是主动事前防御，二者互补，缺一不可。

保护服务自身，防止被突发流量打垮 突发流量来源多种多样：大促峰值流量、爬虫访问、上游服务 Bug 带来的无限重试、MQ 消息堆积后的爆发消费等。服务的线程池、连接池、CPU、内存都存在物理上限。如果缺少限流，海量请求涌入会把服务资源全部耗尽，正常业务请求也无法得到处理，发生雪崩现象，出现 “好人跟着坏人一起受难” 的局面。限流会在请求进入核心业务逻辑之前完成拦截，牺牲一部分超额流量，保障核心业务的正常可用。

实现多调用方流量隔离，避免单点异常扩散 一个服务通常会被多个上游服务同时调用。如果某一个调用方出现异常疯狂刷流量，在没有来源隔离的前提下，会耗尽服务全部资源，连带影响其余所有业务调用方。基于调用来源的限流能力，可以做到故障域隔离：单个调用方流量打高，仅对该调用方做流量管控，其余业务方不受任何影响。

保护下游依赖，避免压垮底层存储与第三方接口 限流不只作用于入口流量，出口调用同样可以使用。当本服务作为调用方时，可以通过出口限流，控制对数据库、RPC 服务、第三方 API 的调用 QPS。规避业务批量循环、代码 Bug 循环调用等场景，防止把下游依赖直接打垮。

和熔断配合，阻断故障链式传递 限流主要应对流量过大的场景；熔断主要应对依赖响应异常、超时、报错的场景。当流量突增与下游抖动叠加发生时，限流挡住超额涌入的流量，熔断切断故障的外部依赖，双重防护，阻止故障顺着调用链向上、向下链式传导。

保障服务水位可控，方便容量规划与发布稳定性 单机限流能够约束单实例最大负载，集群整体承载能力可以简单计算得出：集群 QPS ≈ 单机阈值 × 实例数量。在新版本发布、实例冷启动的场景，限流可以配合流量权重放量策略，规避上线瞬间的流量尖刺风险。

澄清常见误区 ❌误区：限流就是拒绝用户请求，会带来业务损耗，能不开启就不开启。 ✅真相：不限流的代价是整个服务全量不可用；限流的代价只是丢弃部分超额流量。两害相权取其轻。 限流本身不是最终目的，保障核心业务高可用才是最终目的。

一句话总结：超时管 “慢了怎么退”，限流管 “多了怎么挡”；超时释放单个请求的资源，限流守护整个服务的资源水位。

二、主容错组件横向技术对比（Hystrix / Resilience4j / Sentinel）

早在 2018 年，Hystrix 就已经进入维护模式，不再迭代新特性，行业内开始寻找合适的替代方案，主要候选为 Resilience4j 与 Sentinel。

对比项	Sentinel	Resilience4j	Hystrix
出身	阿里开源，Spring‑Cloud‑Alibaba 生态	国外社区，受 Hystrix 启发	Netflix 开源，已停止迭代
动态规则能力	原生支持配置中心动态变更规则，秒级生效	需业务自行开发对接配置中心实现动态规则	能力有限，主要依赖配置文件，运行时修改困难
官方控制台	完整控制台，支持簇点链路、监控、规则配置一体化	无官方控制台，监控面板需要自行搭建	提供简单 Dashboard，功能薄弱
中文社区文档	社区活跃，中文文档完善	中文资料较少	曾经流行，现已逐步衰退
能力集合	限流、熔断降级、热点参数限流、来源访问控制、系统自适应保护，能力完备	熔断、重试、舱壁、速率限制；缺少热点参数、系统自适应保护，限流能力偏弱	仅专注熔断、隔离，不具备限流能力
编程模型	支持同步、异步调用，提供工具类简化编码	函数式编程，大量使用装饰器模式	注解 + AOP 模式
生态适配	适配 Feign、gRPC、Web 等多种协议，可对接配置中心	适配 Spring‑Cloud‑Circuit‑Breaker 抽象	Spring Cloud Netflix 组件，已逐步被移除
运维成本	中等，需要维护控制台与配置中心数据源	低，但动态规则、监控需要自行开发	高，停止维护，不建议新项目使用

选型决策分析

Hystrix：仅适合存量老系统继续维持，新项目直接排除，本身不支持限流，动态规则能力不足。

Resilience4j：代码设计轻量优雅，但缺少开箱即用控制台，高级流量防护能力缺失，动态规则需要业务自行开发，中文社区资源不足。适合规模小、不需要复杂流量治理的应用。

Sentinel：和 Spring Cloud Alibaba、Nacos 生态深度适配，能力完整，支持大促场景下控制台秒级调整防护阈值，问题排查友好，同时具备商业版本平滑升级的备选路径。适合 Java 微服务体系。

补充边界：Sentinel 属于进程内基底模式，防护逻辑与业务运行在同一个 Java 进程；如果业务存在大量非 Java 异构服务，则需要考虑 ServiceMesh Sidecar 方案。

三、Sentinel 核心底层原理

Sentinel 整体由两部分配套工作：客户端 SDK + 控制台 Dashboard。

客户端 SDK：以 jar 包形式集成在业务服务进程内，是流量治理的实际执行者，负责滑动窗口统计、规则校验、请求拦截与放行。

控制台 Dashboard：独立的 Web 管理系统，是运维配置入口，负责规则管理、机器自动发现、监控指标可视化展示。

二者配合配置中心（Nacos），完成规则的动态下发与全生命周期流量治理。

3.1 核心模型：资源 Resource + 规则 Rule + 指标统计

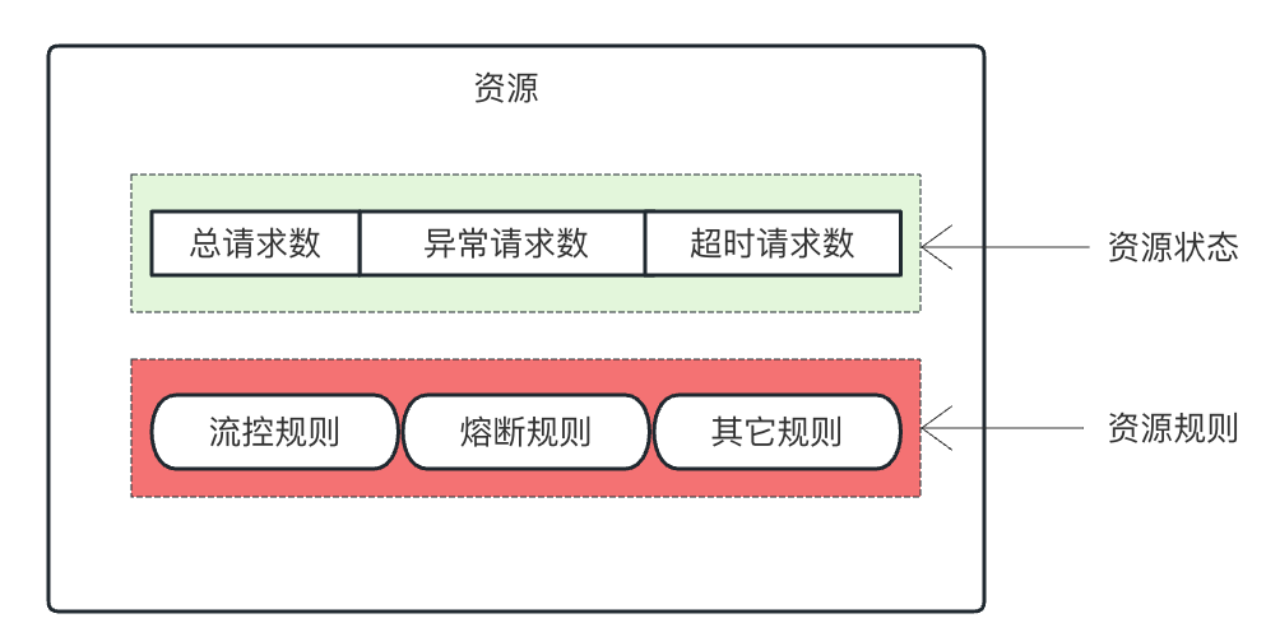

图简述：资源盒内部，上层资源状态统计（总请求、异常、超时）；下层绑定各类流控、熔断规则。

资源 Resource：被流量防护保护的代码片段，同一个 JVM 内资源名称必须唯一；分为注解式@SentinelResource、编程式SphU.entry()两种定义方式。

规则 Rule：绑定到资源之上的防护策略，不同规则对应限流、熔断、来源管控等不同能力。

指标统计：内存实时统计请求的 pass、block、success、exception、rt 等运行时数据，为规则判断提供依据。

3.2 EntryType 流量方向模型 IN / OUT

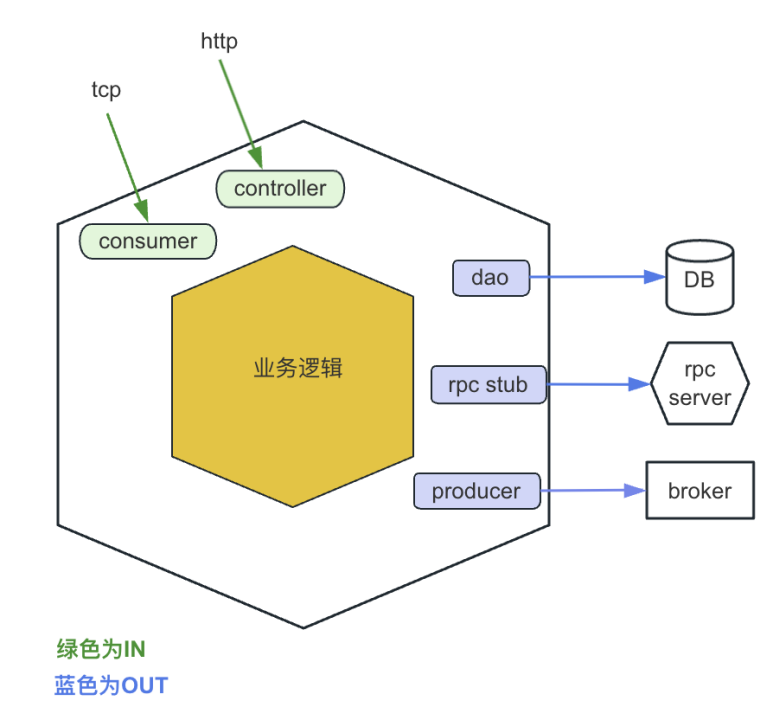

图简述：六边形业务逻辑，周边适配器；绿色 = IN 入口流量（Controller、MQ Consumer），蓝色 = OUT 出口流量（DAO、RPC Client）。

EntryType.IN（入口流量）：HTTP 接口、gRPC 服务端、MQ 消费，代表流量进入当前服务。

作用：生成调用链路的根节点；支持 origin 调用来源统计；System 系统自适应保护规则仅对 IN 流量生效。

EntryType.OUT（出口流量）：Feign/gRPC 客户端调用、数据库操作，代表当前服务调用外部依赖。

⚠️关键认知：流控、熔断规则仅匹配资源名字符串，并不会校验 EntryType。同一个资源名，无论作为 IN 还是 OUT 流量，会共享同一套统计指标与防护规则。

EntryType 虽然不参与规则判断，但它不是多余的标记，它的核心作用是构建完整的调用链路树。

当一个请求进入服务时，IN 类型的入口会创建一个根 Context 上下文；后续所有 OUT 类型的下游调用（RPC、数据库等），都会作为子节点挂载在这个 Context 之下。最终形成一条完整的调用链：

入口请求 /api/stock/query（IN，根节点）
    └── 调用商品服务 GoodsRpc#query（OUT，子节点）
    └── 查询库存 StockMapper_selectById（OUT，子节点）

这条链路会同步上报到 Dashboard 簇点链路页面，运维可以直观看到：一次入口请求到底触发了哪些下游调用、哪一环耗时最长、哪一步出了异常，是线上故障定位的核心依据。

3.3 底层核心机制

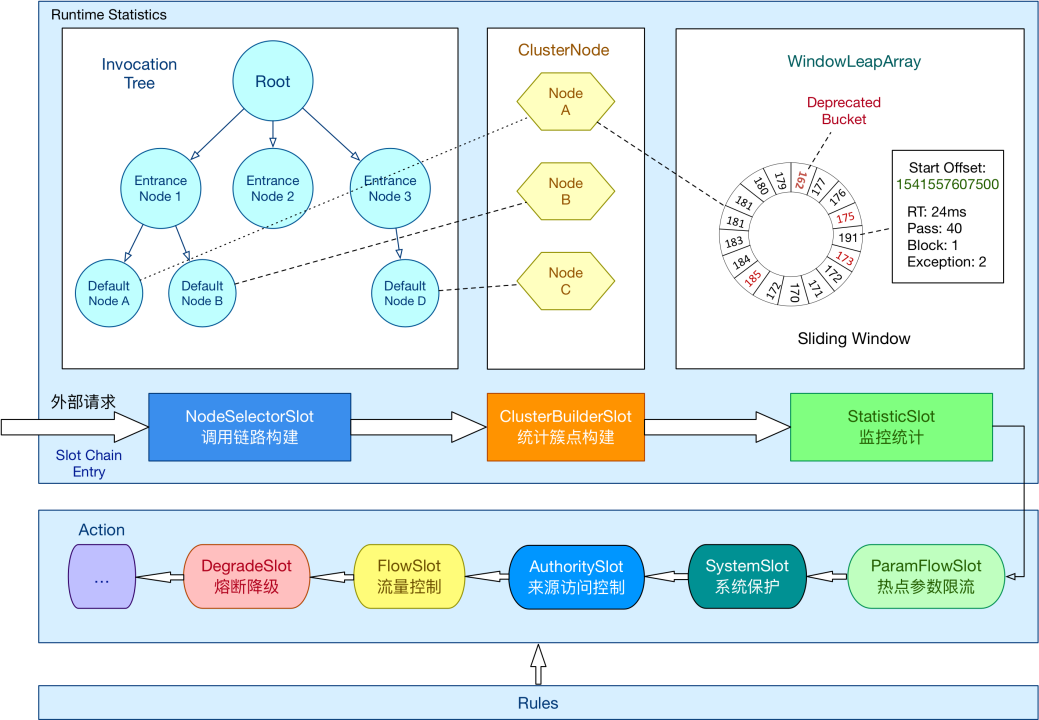

图简述：完整底层原理大图，LeapArray 滑动时间窗口，ProcessorSlotChain 各个 Slot 执行顺序。

LeapArray 滑动窗口：内存实现时间分片统计，记录 pass/block/success/exception/rt 各项指标，统计数据仅保存在内存，不会持久化。

ProcessorSlotChain 职责链 SPI 扩展：请求会按固定顺序经过一串 Slot 处理器，依次完成链路构建、指标统计、来源校验、系统保护、热点参数校验、流量控制、熔断降级。可以通过 SPI 自定义扩展 Slot。

熔断器状态机：CLOSED(正常) → OPEN(熔断打开) → HALF‑OPEN(半开探活) → CLOSED(恢复正常)。框架可以监听状态转换事件，输出不同级别日志，作为告警的数据源。

重点：捕获业务异常后，必须调用Tracer.traceEntry(e, entry)上报异常，否则统计模块识别不到异常，熔断逻辑不会正常触发。

3.4 主要规则分类

FlowRule：流量控制，单机限流、集群限流；

DegradeRule：熔断降级，支持慢调用比例、异常比例、异常数三种策略；

AuthorityRule：调用来源黑白名单管控；

SystemRule：系统自适应保护，仅针对入口 IN 流量；

ParamFlowRule：热点参数限流，针对高频访问的参数做防护。

四、落地方案---框架开发

4.1 引入依赖生成自己的starter

基础依赖：业务服务 pom 中引入 spring-cloud-starter-alibaba-sentinel（Sentinel 核心 + Spring Cloud 生态适配）与 sentinel-datasource-nacos（Nacos 规则数据源扩展）两个依赖。

提供编程式工具方法，业务优先使用工具方法，减少注解侵入，自动处理 entry/exit、异常上报、降级逻辑。

提供来源隔离注解，可解析调用方标识写入上下文 origin。

gRPC 协议：客户端、服务端手写拦截器，手动调用异步 entry 接口注册 Sentinel 资源（提供基础框架，无需业务人员开发）。

Feign 协议：不复写拦截器，直接复用官方自动配置，动态代理层自动生成 OUT 类型资源。

五、落地方案--Dashboard 深度改造：抛弃 HTTP 推送，Nacos 作为规则存储

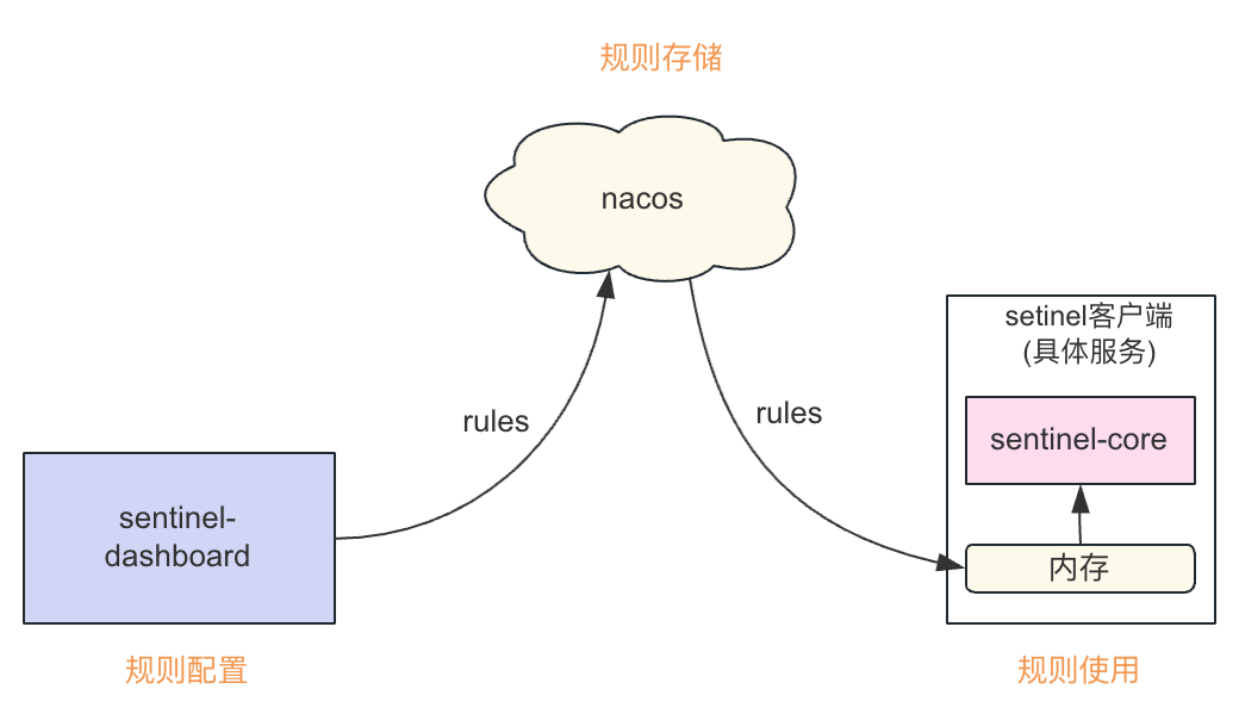

图简述：Dashboard 编辑规则写入 Nacos；业务客户端监听 Nacos 拉取规则。

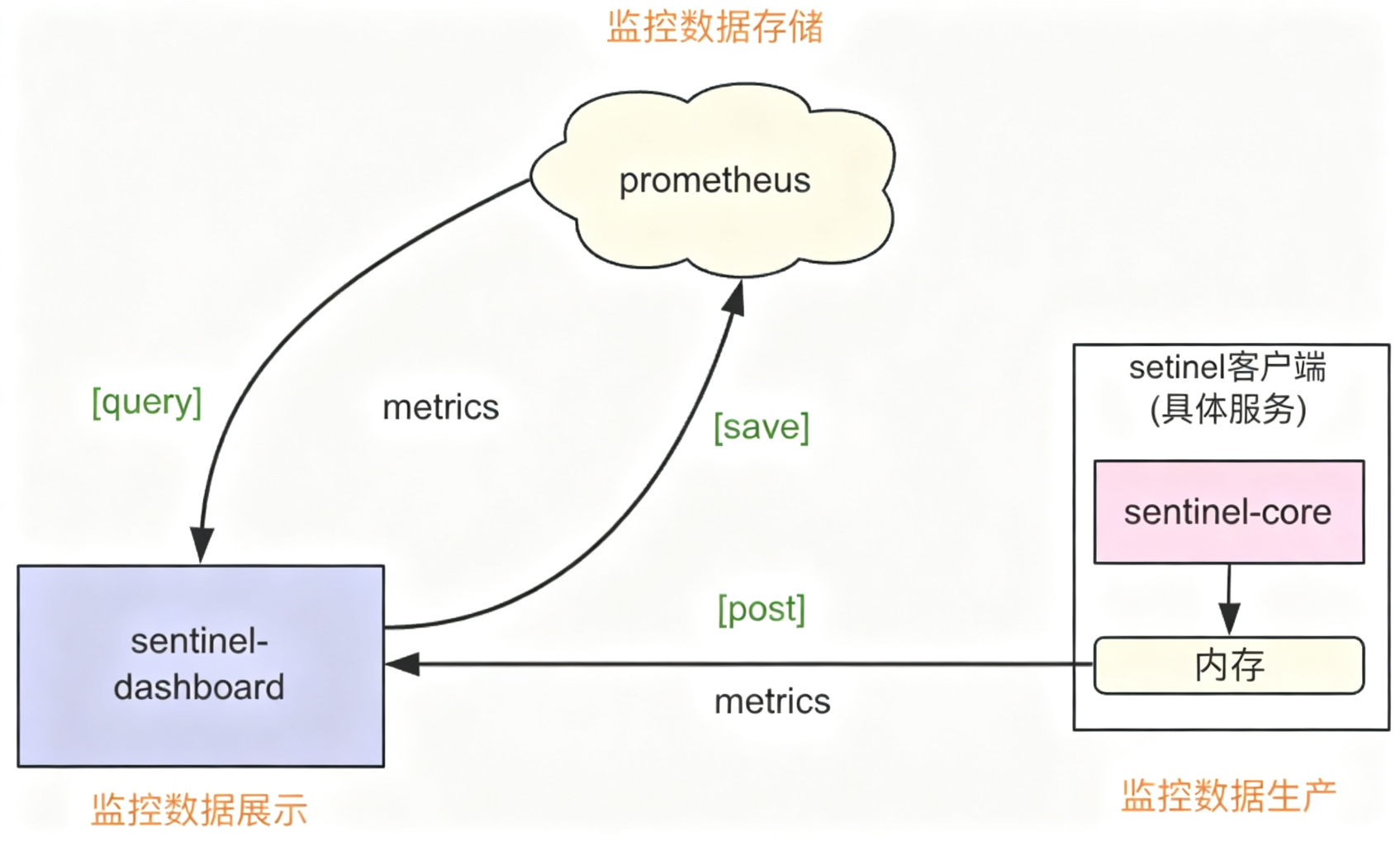

图简述：业务实例输出 metrics 日志；Dashboard 主动 Pull 拉取监控指标，指标不走 Nacos。

完整落地流程：在 Dashboard 控制台页面配置限流规则 → Dashboard 将规则写入 Nacos 配置中心 → 业务进程中的 Sentinel SDK 监听 Nacos 配置变更，主动拉取最新规则到本地内存实时生效。

5.1 官方原版 Dashboard 存在的痛点

规则存储在 Dashboard 内存，一旦 Dashboard 重启，所有配置全部丢失。

V1 版本采用 HTTP 推送模式：控制台保存规则之后，逐个 HTTP 调用每一个业务实例下发规则。实例数量多、网络抖动时，会出现部分实例规则推送失败，多实例之间规则不一致。

Nacos 相关读写代码仅放在测试示例包，不能直接投入生产环境使用。

5.2 改造后 V2 架构设计

将 Nacos 规则读写相关代码，从测试示例迁移到正式生产代码。

规则存储模式改为 Pull 模式：控制台编辑规则，直接写入 Nacos 配置；各个业务客户端监听 Nacos 配置变更，主动拉取规则到本地内存生效。

Nacos data‑id 命名规范：{app}-flow‑rules、{app}-degrade‑rules，使用统一分组。

新增 Repository 抽象层；引入分布式锁，解决多 Dashboard 实例同时编辑同一套规则发生覆盖的问题；使用全局 ID 生成器维护规则唯一 ID。

5.3 双通路设计：规则走 Nacos，监控指标走实例 Pull 拉取

心跳 Push：业务实例默认启动内置 HTTP 服务，开放端口；业务每 10 秒向 Dashboard 上报心跳，完成机器注册发现。

Metrics 监控 Pull：Dashboard 主动访问各个业务实例端口，拉取本地内存中的监控指标，监控数据不走 Nacos。

设计考量：规则属于低频变更配置，适合存配置中心；监控指标是高频临时数据，数据量大，不适合写入配置中心，设计思想和 Prometheus 保持一致。

六、业务层限流标准化落地方案 & K8s 生产实践

6.1 分层限流防护思想

IN 入口流量做限流，保护自身服务不被外部流量打垮；OUT 出口流量可按需做限流，保护下游依赖不被本服务打垮。

6.2 K8s 环境单机限流生产实践

当前 K8s 部署环境下，所有实例配置规格保持一致，生产环境优先选用单机限流，简单、可靠、运维成本更低。集群限流仅在开放平台、对外 API 这类需要全局精确配额的场景才启用。

单机限流阈值实操计算方法

通过全链路压测，持续加压，观察实例 CPU 指标；以实例 CPU 达到 90%‑100% 区间时的 QPS，作为单实例极限 QPS。

集群整体极限 QPS = 单实例极限 QPS × 实例副本数

Sentinel 单机限流配置阈值 = 单实例极限 QPS ×（0.7 ~ 0.8），打 7‑8 折预留安全缓冲。

举例：压测出单个实例极限 QPS 为 1000，预留 75% 安全水位，则 Sentinel 单机阈值配置为 750。

6.4 限流落地自查清单

IN 入口流量完成限流配置；需要来源隔离的接口保证来源标识正常传递；

K8s 集群场景：单机限流阈值基于全链路压测结果，打 70‑80 折预留安全水位；

确认 Nacos 限流规则 dataId 命名规范，客户端成功加载对应 FlowRule；

评估内置 HTTP 端口是否需要保留；完成告警配置：blockQPS 突增告警、来源限流异常触发告警。

七、上篇总结 & 下篇预告

本篇梳理了限流的业务价值，对比市面上主流容错组件，明确了 Sentinel「客户端 SDK + Dashboard 控制台」配套工作的整体形态，讲解资源、流量方向、滑动窗口、职责链等底层原理，说明了框架集成依赖与 Dashboard Nacos Pull 模式改造的完整设计，同时给出 K8s 环境下单机限流阈值计算方法、业务落地规范与线上踩坑案例。
