4通道正交解码计数器卡

4 通道正交解码计数器卡（4 轴编码器采集卡），是工业测控、运动仿真领域专用板卡，4 路独立正交解码通道，接收增量式正交编码器 A/B/Z 相信号，硬件实时解码，输出位置、方向、脉冲计数，可同时采集 4 台旋转 / 直线编码器，用于位置反馈、转速测量、定位触发、转台仿真、伺服闭环采集等场景。

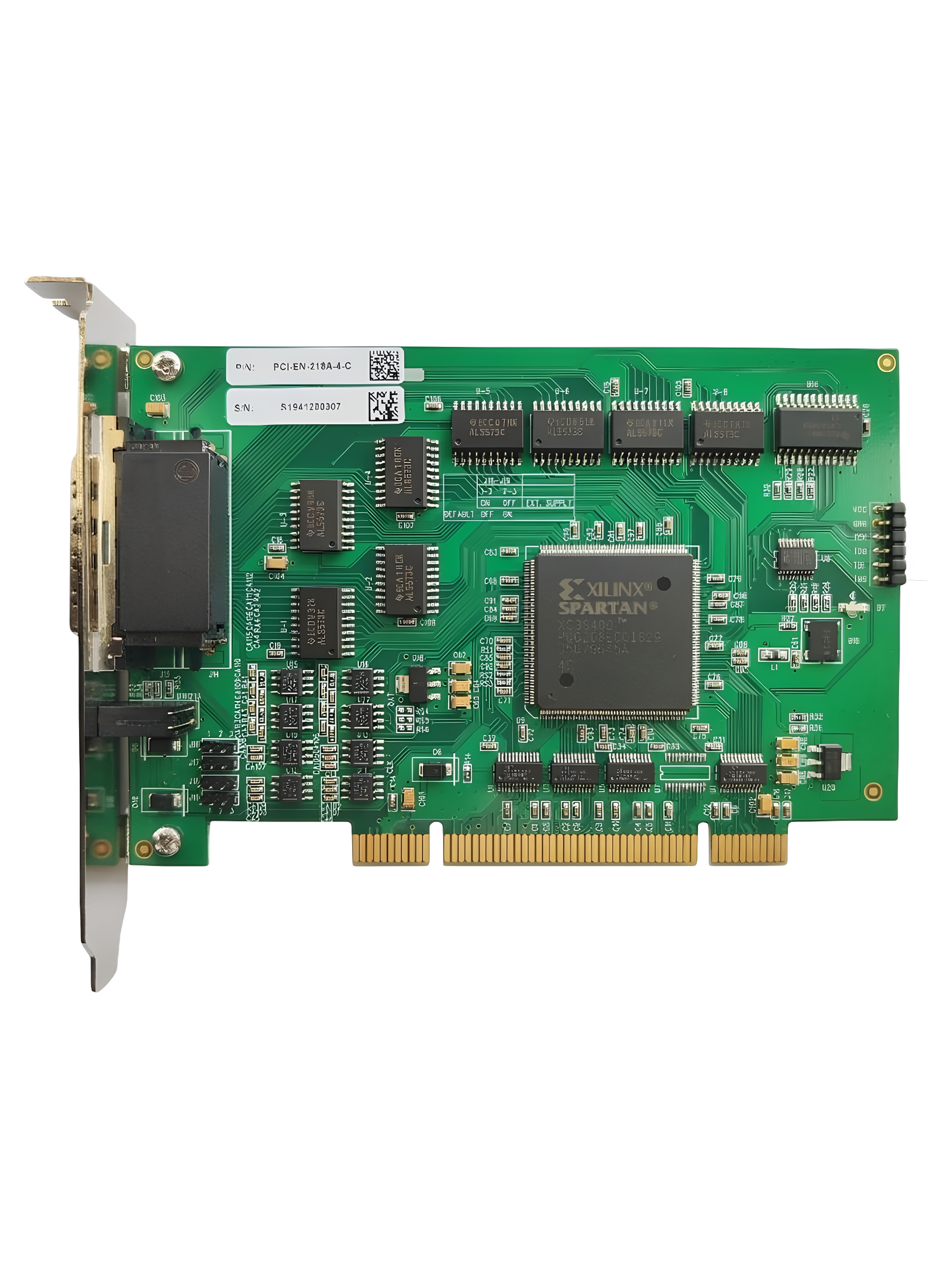

PCI-EN-218A-4-C

原理：正交编码器输出相位相差 90° 的 A、B 两相脉冲；板卡硬件判断 A/B 相位超前关系，识别运动方向；支持 X1/X2/X4 倍频解码提升位置分辨率；Z 相（索引）用于机械原点锁存。 总线形态常见：PCIe / CPCI / PXI / VPX / USB；军工 / 航电多用 CPCI、VPX；工业 PC 多用 PCIe。

典型应用场景

• 伺服电机、转台、机器人 4 轴位置反馈采集
• 数控机床、AOI 光学检测、位移测量
• 航电仿真、半实物仿真（HIL），编码器信号采集仿真
• 多轴转速、角度、位移实时监测
• 运动控制闭环反馈、位置同步触发

选型要点

1. 最高输入频率：高速编码器优先选≥10MHz 型号；普通低速 5MHz 足够
2. 是否需要隔离：工业现场强干扰环境，必须选 2500V 隔离版本
3. 总线：台式机选 PCIe；3U 机箱、测试平台选 CPCI/PXI；军工加固选 VPX
4. 操作系统：确认驱动支持麒麟、Ubuntu 等国产 Linux 系统
5. 触发能力：HIL、同步采集场景，重点看硬件位置比较输出与 FIFO 深度

通用技术参数
