Revit导出PDF格式图纸流程及“批量导出图纸”

一、Revit导出PDF格式图纸流程

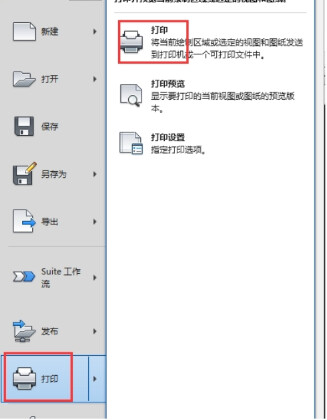

1、点击左上方“应用程序菜单”即“R”图标，进择“打印”选项。

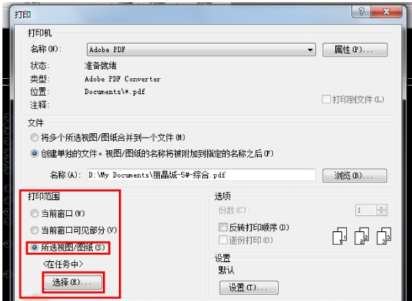

2、在弹出的对话框中，需要设置图纸“打印范围”，选择“所选的视图/图纸选项”，点击“选择”，按钮，选择我们需要打印的图纸

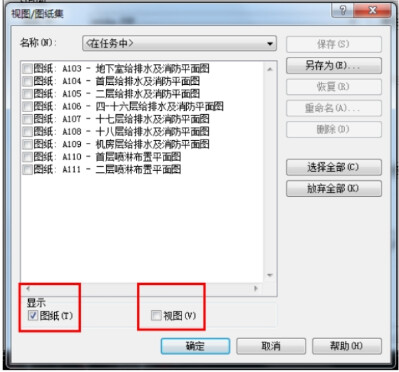

3、在弹出的“视图和图纸集”对话框中，可以直接勾选“图纸”，选择我们所需要打印的图纸。

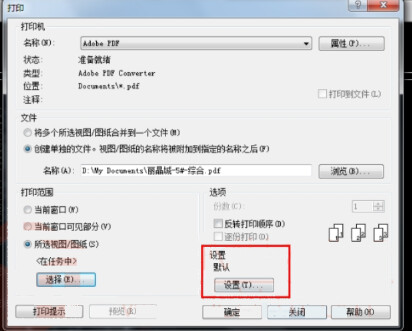

4、图纸选择完成之后，对打印的图纸进行设置，点击右下角“设置”

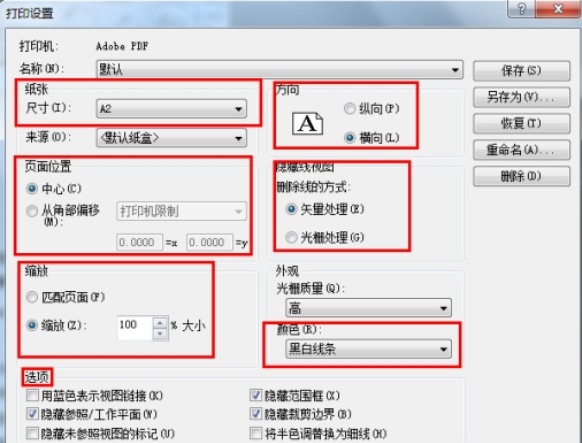

5、在打印设置中，设置内容有：纸张尺寸选项，打印方向，页面布置一般选择为中心，隐藏线视图选择矢量处理，颜色为黑白线条。

【注意】“选项”中的内容是否勾选对图纸影响。

【注意】对于没有所需要的图纸，可以在打印对话框中，点击“属性”按钮，在设置中添加自己所需要的图纸尺寸，具体做法详见以前的文章“Revit出图问题：打印机中新建纸张尺寸?批量导出图纸?”

这个地方默以是打√的，建议出图前取消。因为打钩后所有字体都是电脑系统字体，而不是软件字体，所以你发仿宋体有高宽比的那些字体什么的都会被系统字体替换，因此打出来的图看起来字体很怪，和软件里面看大的不一样。

二、Revit快速批量导出图纸?

使用建模助手的【出图模块】 批量导出图纸

1. 选择【批量导出图纸】功能。

2. 选择需要导出的图纸，点击下一步。

3. 设置图层名称和颜色，或导入他人分享的标准。

4. 点击【设置】，修改CAD版本。

5. 点击【导出CAD】，选择导出地址，点击【保存】。

​　　建模助手【出图模块】还有批量创建图纸，标注避让，尺寸定位标注，洞口标注，管线标注，净高分析，剖面三功能，一键开洞等等功能。

建模助手除了出图模块还有，机电，土建，施工，综合，族库，有求必应等等【7】大模块，150+功能可使用。
