UHC Designer 遵从 PLC 编程的国际标准IEC61131-3,能为用户提供简单易学的编程组态环境。
软件特点
UHC Designer 集硬件配置、应用逻辑组态、下装、调试与上传、仿真于一体的编程软件,同时支持IEC61131-3 定义的全部编程语言,提供庞大的功能块库,NTP 校时等功能;能更好地控制系统的运行与停止,适用多种复杂的控制场合。
I/O 配置
实现对 I/O 模块增添、删除以及 I/O 变量量程、名称修改等。
通信配置
UHC Designer 软件兼容与第三方设备通讯界面配置,通过变量映射,可实现与第三方设备通信。

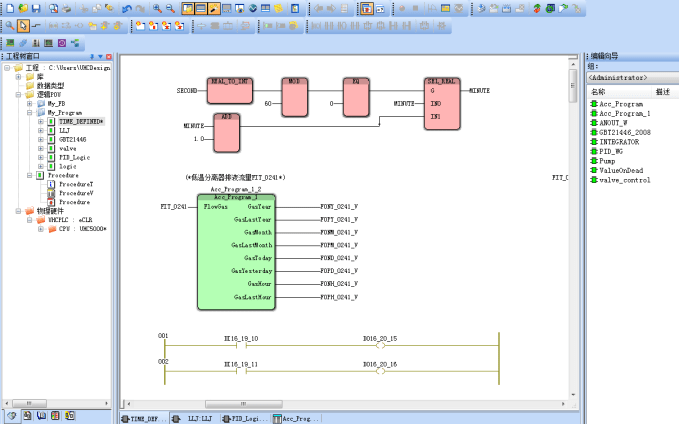

编程语言
支持指令表(IL)、梯形图(LD)、功能块图(FBD)、顺序功能图(SFC)、结构化文本语言(ST)五种编程语言,提供了顺序、过程、运动控制和常用算法,易于学习与使用。
标准功能块库
标配了多个功能块和函数,包括:
l 梯形图函数:COILS,CONTACTS 等
l 数学运算及布尔型函数:ADD,SUB,AND,OR等
l 选择比较函数及功能块:MIN,MAX,GE,EQ,LE 等
l 类型转换函数: INT_TO_REAL 、 BOOL_TO_WORD 等
行业功能块库
除了基本的功能块及函数外,积累的多年行业功能块库,适用于石油天然气、水及污水处理等过程计量和控制应用场合。
行业功能块库主要包括:
l 平均值计算、比较计算、累积值计算
l PID
l GB/T21446、ISO5167、GB/T17747、GB11062、GB/18604、GB/21391 系列天然气流量计算、液体流量计算
在线下载和在线调试
使用网络作为编程与调试介质,通过网络可以实现编程下载、联机在线调试,可以强制和覆盖变量值;满足在控制中心对现场设备实现远程控制流程的修改、在线维护。
上传工程
工程师无程序的情况下,可以使用 UHC Designer上传控制器在运行的工程,实现对设备的在线监控以及程序修改工作,并保证上传工程与源工程一致性。
仿真
在不需要连接实际设备情况下,可以在 PC 机上进行模拟运行,完成逻辑程序的运行调试。
冗余控制
在冗余控制系统中,实现冗余 CPU,无扰切换。
工程管理
方便用户管理工程,设有工程模板,其固件库或用户自定义库,用户自定义的数据类型或调用的数组、结构体等数据结构,全局变量等。
历史记录配置
通过 UHC Designer 配置记录时间间隔,选择需要记录的变量。
搜索 IP
为用户提供了网络编程调试的通信配置窗口,通过网络搜索发现 IP,连接控制器,方便了用户将控制器和编程软件连接。
复位
通过 UHC Designer 实现控制器复位,将工程从控制器中清除,重新下载程序后,系统可正常运行。
信息
通过 UHC Designer 可以查看 POUs、CPU 负荷,在控制器运行过程中,如出现异常,在“工程控制窗口”--“错误”界面会提示错误信息。
时钟校验
通过 UHC Designer 的 CPU 时间校准界面,实现对 CPU 内部时间进行读取或修改。
