Moldex3D模流分析之压缩成型模型专用的压缩设定标签

压缩成型模型专用的压缩设定页签 (Compression Tab for CM)

加工精灵提供压缩成型项目压缩设定页签(Compression tab)。页签分为两部分，涵盖压缩设定和成型系统设定。

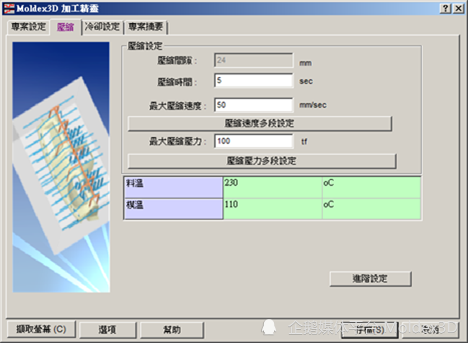

压缩设定页签

>压缩设定 (Compression Settings)

•压缩间距 (Compression Gap)

压缩成型专案，就像射出成型，模具会打开并保持一个间距供稍后压缩移动使用。一般而言，在前处理阶段会设定压缩间距，所以该压缩间距的数值会自动显示于此接口，并禁止修改。

•压缩时间 (Compression Time)

压缩持续的时间。在此输入所需数值。

•最大压缩速度 (Maximum Compression Speed)

考虑射出机台规格和成型需求，设定最大压缩速度。与此有关的成型议题，诸如逃气、机台磨损、和重复成型等等，皆需在设定时纳入考虑。

•压缩速度多段设定 (Compression Speed Profile)

点击压缩速度多段设定，以显示多段设定接口。在此接口中，可藉由不同因子间的关联来设定压缩力。 共有四种类型，用户可以将压缩速度 (Y) 切换为百分比 (%) 或将压缩时间 (X) 切换为压缩间距和行程（总间距 - 当前间距）。

在段数(section no.)对话框中输入数值或使用段数对话框旁的箭头点选段数，来调整流率多段设定。改变流率百分比，可直接拖拉图表中的红点或在底部表格中直接输入数字。

多段类型(Profile type)有二种选项：阶梯式(Stepwise)和折线式(Polyline)。下列图示可表示两种多段类型的差异。

流率多段设定-阶梯式.(Stepwise)

流率多段设定-折线式(Polyline)

•最大压缩力 (Maximum Compression Force)

考虑射出机台规格和成型需求，设定最大压缩力。与此有关的成型议题，诸如逃气、机台磨损、和重复成型等等，皆需在设定时纳入考虑。

•压缩力多段设定 (Compression Force Profile)

点击压缩力多段设定，以显示多段设定接口。使用者可藉由不同因子间的关联来设定压缩力。用户可以将压缩速度 (Y) 切换为百分比 (%) 或将压缩时间 (X) 切换为压缩间距和行程（总间距 - 当前间距）。

压缩力设定窗口的配置和压缩速度的一样。关于更多设定提示，请参阅前述说明。在压缩过程中，当压缩力到达多段设定的限制，压缩力会维持在限制值直到压缩时间结束。

>成型系统设定 (Molding System Setting)

输入树脂温度、模温、初始转化率和预热时间。注意：热固型材料才需设定初始转化率和预热时间。

•树脂温度 (Resin Temperature)

设定树脂温度前，需仔细考虑材料特性。关于材料信息，可参阅材料精灵的材料内容。

•模具温度 (Mold Temperature)

模具温度意指模座和塑件间的温度边界条件。程序会假设边界温度分布一致，而温具温度应该会比最低水路温度略高，否则将出现警告讯息提醒模具温度定义不恰当。

然而，若组别的分析顺序设定一开始为冷却分析先执行，此冷却分析执行后的模具温度将做为接下来的分析中所使用的模具温度。注意模具温度通常呈不均一分布。

•初始转化率 (Initial Conversion)

此设定仅供热固型材料使用。当项目设定材料为热固型材料，程序会自动显示初始转化率设定方块。建议维持默认值。

•预热时间 (Pre-heating Time)

此设定仅供热固型材料使用。因为热固型材料对温度相当敏感，所以在设定预热时间前，务必了解所选材料的特性。依据现场加工条件，输入适合的数值。
