Linux驱动入门-设备树DTS

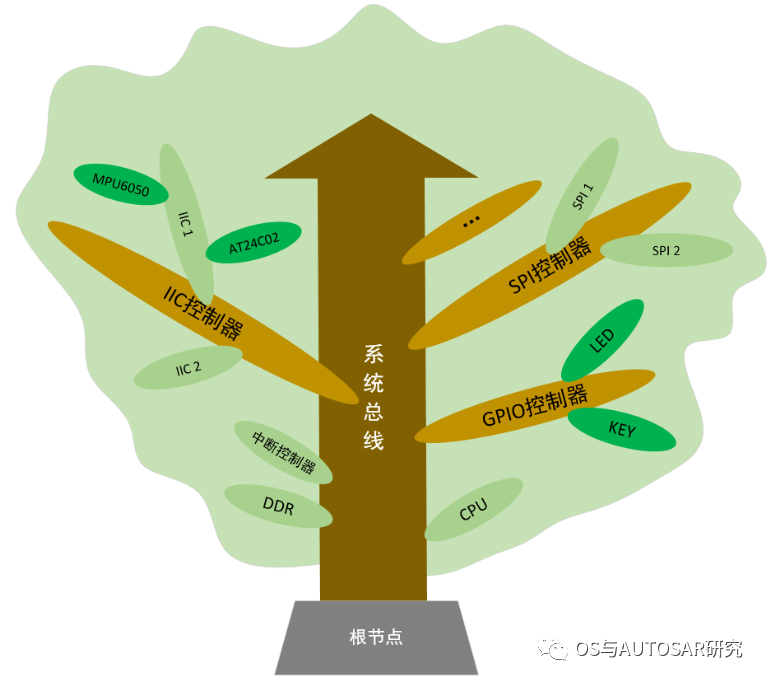

设备树（DTS:device tree source），字面意思就是一块电路板上设备如上图中CPU、DDR、I2C、GPIO、SPI等，按照树形结构描绘成的一棵树。按照策略和功能分离的思路，就是驱动代码（功能）和设备树DTS配置文件（策略）分开来进行设计，这样针对不同的电路板，Linux驱动代码就不用动了，只需要改改DTS就可以，DTS中的配置会决定哪些驱动去运行。

Linux相关知识在嵌入式领域中很重要，要学习可以找一个能运行Linux代码的环境，最好有一个开发板，也可以用qemu在ubuntu上运行，可以参考之前的文章：Linux驱动-IMX6ULL开发板qemu环境搭建或者自己搭建一个参考：

https://zhuanlan.zhihu.com/p/521196386

设备树起源

在Linux 2.6中，ARM架构的板极硬件细节过多地被硬编码在arch/arm/plat-xxx和arch/arm/mach-xxx中，如果外设发生相应的变化，那么驱动代码就需要改动。

2011年，Linux之父Linus Torvalds发现这个问题后，就通过邮件向ARM-Linux开发社区发了一封邮件，不禁的发出了一句“This wholeARM thing is a f*cking pain in the ass”。之后，ARM社区就引入了PowerPC等架构已经采用的设备树(Flattened Device Tree)机制，将板级信息内容都从Linux内核中分离开来，用一个专属的文件格式来描述，即现在的.dts文件。

从 3.x 版本之后开始支持使用设备树，这样做的意义重大，可以实现驱动代码与设备的硬件信息相互的隔离，减少了代码中的耦合性。通过设备树对硬件信息的抽象，驱动代码只要负责处理逻辑，而关于设备的具体信息存放到设备树文件中，这样，如果只是硬件接口信息的变化而没有驱动逻辑的变化，开发者只需要修改设备树文件信息，不需要改写驱动代码。

设备树由一系列被命名的节点（Node）和属性（Property）组成，而节点本身可包含子节点。在设备树中，可描述的信息包括：

CPU的数量和类别。

内存基地址和大小。

总线和桥。

外设连接。

中断控制器和中断使用情况。

GPIO控制器和GPIO使用情况。

时钟控制器和时钟使用情况。

基本上就是画一棵电路板上CPU、总线、设备组成的树，Bootloader会将这棵树传递给内核，然后内核可以识别这棵树，并根据它展开出Linux内核中的platform_device、i2c_client、spi_device等设备，而这些设备用到的内存、IRQ等资源，也被传递给了内核，内核会将这些资源绑定给展开的相应的设备。

2. 基本概念介绍

2.1 dts

dts(device tree source设备树源文件)文件是一种ASCII文本格式的设备树描述文件，此文件适合人类阅读，主要是给用户看的。

硬件的相应信息都会写在.dts为后缀的文件中，每一款硬件可以单独写一份xxxx.dts，一般在Linux源码中存在大量的dts文件，对于 arm 架构可以在arch/arm/boot/dts找到相应的dts，另外mips则在arch/mips/boot/dts，powerpc在arch/powerpc/boot/dts。

对于imx6ull开发板

arch/arm/boot/dts/100ask_imx6ull_qemu.dts

dts中一般会包一个公共部分的dtsi文件，如下：

#include"imx6ull.dtsi"

2.2 dtsi

值得一提的是，对于一些相同的dts配置可以抽象到dtsi文件中，然后类似于 C 语言的方式可以include到dts文件中，对于imx6ull开发板arch/arm/boot/dts/imx6ull.dtsi

对于同一个节点的设置情况，dts中的配置会覆盖dtsi中的配置。具体如下图所示；

2.3 dtc

dtc是编译dts的工具，可以在Ubuntu系统上通过指令apt-get install device-tree-compiler安装dtc工具，不过在内核源码scripts/dtc路径下已经包含了dtc工具；

2.4 dtb

dtb(DeviceTree Blob)，dts经过dtc编译之后会得到dtb文件，dtb通过Bootloader引导程序加载到内核。所以Bootloader需要支持设备树才行；Kernel 也需要加入设备树的支持；

dtb文件布局如下：

从上图可以看出，DTB文件主要包含四部分内容：

struct ftdheader：用来表明各个分部的偏移地址，整个文件的大小，版本号等；

memory reservation block：在设备树中使用/memreserve/ 定义的保留内存信息；

structure block：保存节点的信息，节点的结构；

strings block：保存属性的名字，单独作为字符串保存；

dtb文件代码级别的解析可以参考：

https://cloud.tencent.com/developer/article/1887823

(1) dtb 文件的结构图如下：

(2) 设备节点的结构图如下：

2.5 DTB加载及解析过程

U-Boot处理如下：

3. DTS基本框架

下图是一个设备树文件的基本架构；大概看了一下有点类似于XML文件，简单概括一下有这几个部分；

一个例子：

1 个双核ARM Cortex-A932 位处理器；ARM 本地总线上的内存映射区域分布有

两个串口（分别位于0x101F1000和0x101F2000）

GPIO控制器（位于0x101F3000）

外部总线桥上连接的设备如下：

外部总线桥上连接的 I2C 控制器所对应的 I2C 总线上又连接了MaximDS1338实时钟（I2C 地址为0x58）具体如下图所示；

一个移植网卡的例子：

比如dm9000网卡，就需要首先将示例信息挂接到我们的板级设备树上，并根据芯片手册和电路原理图将相应的属性进行配置，再配置相应的驱动。需要注意的是，dm9000的地址线一般是接在片选线上的，所以设备树中就应该归属与相应片选线节点，我这里用的exynos4412，接在了bank1，所以是""

最终的配置结果是：

然后make menuconfig勾选相应的选项将dm9000的驱动编译进内核。

执行make uImage;make dtbs,tftp下载，成功加载nfs根文件系统并进入系统，表示网卡移植成功

详细语法参考：https://www.cnblogs.com/xiaojiang1025/p/6131381.html

4. 修改DTS试验

4.1 dts修改

修改设备树文件

arch/arm/boot/dts/100ask_imx6ull_qemu.dts，添加一个我们自己的模块dts_tree1：

修改完成后执行make dtbs 重新编译设备树文件，编译完成后arch/arm/boot/dts/100ask_imx6ull_qemu.dtb，将其下载到芯片中。

或者用qemu运行的时候，修改参考指向这个新的dtb文件。

查看设备树节点进入内核，执行

我们会发现刚刚创建的设备树节已经存在了

跟我们在dts里面修改的一样，这里变成了一个个的文件形式。文件的名字是属性的名字，内容是值。

具体看看节点的内容，执行

4.2 内核中添加驱动模块

参考：Linux驱动实践:带你一步一步编译内核驱动程序 - IOT物联网小镇 - 博客园

在/drivers文件夹下创建dts_test文件夹，然后创建Kconfig文件

创建Makefile文件

在drivers文件夹下的Kconfig和Makefile文件中分别添加

创建dts_test.c文件

Kconfig中是y，这样系编译运行后，会直接看到打印：

4.3 常用OF API

linux 内核中和设备树相关的函数内核关于设备树的驱动都放在/drivers/of下，用户可以使用这里面的函数对设备树进行操作。
