怎样理解短路容量和断路器的遮断容量？作为电气人，你必须掌握

短路容量和遮断容量都是电力系统中的重要概念，但它们之间存在一些差异。短路容量是指电力系统在发生短路故障时能够承受的最大短路电流值，而遮断容量是指断路器在切断短路电流时所承受的最大短路电流值。其次，短路容量的评估和计算需要考虑电力系统的结构和设备参数等因素，而遮断容量的评估和计算则需要考虑断路器的设计和制造工艺等因素。我们在计算短路电流的过程中经常会碰到短路容量，在选择断路器保护的时候又会碰到遮断容量，那么它们的意义是什么呢？下面看看什么是短路容量和断路器的遮断容量。

▌什么是短路容量？

短路容量：指电力系统在规定的运行方式下，供电回路上某点的三相短路的视在功率，它是表征电力系统供电强弱的特征参数，其大小等于短路电流与短路处的电压的乘积的√3倍。

从以上定义可以看出短路容量只是一个定义的计算量，是反映电力系统某一点电气性能的一个特征量。简单理解是，某点短路容量值反映了该点至系统电源之间的系统阻抗值的大小，短路容量值越大，表示该点与系统电源之间的系统阻抗值越小，该点在短路时的短路电流就越大。

另外某点短路容量值越大，说明该点与系统电源的联系越强（在电气上越靠近系统电源）、该点带负荷的能力和电压稳定性就越强、发生短路时该点的短路电流也越大。

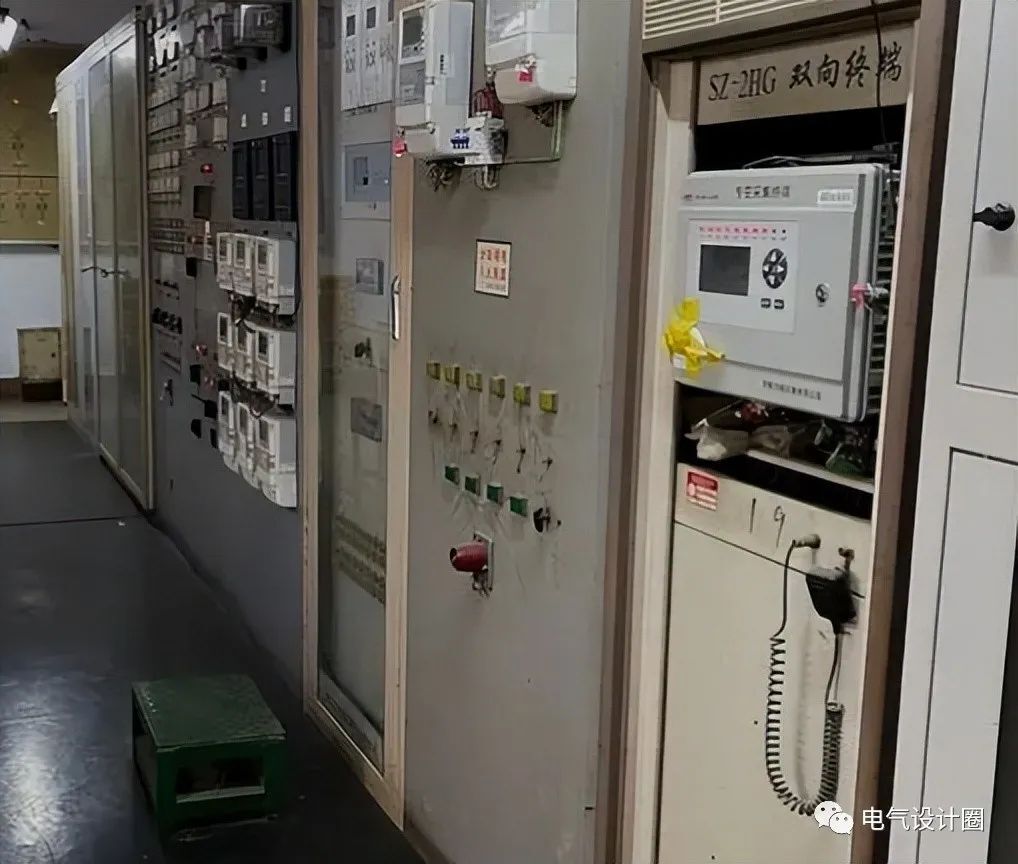

▌什么是遮断容量？

遮断容量：指的断路器的遮断容量，通常用来表示断路器在短路状态下的开断能力。其值等于断路器的额定开断电流与额定电压乘积的√3倍。

因为短路电流在开断过程中会产生电弧，在触头分开时，电路并未完全分断，必须灭弧后才能使电路完全断开，因此遮断指的是断路器完全断开电路的电流。

在设计中，要求断路器的遮断容量必须大于安装处的最大短路容量，否则就要选用更大容量的断路器或者降低安装处的短路容量。
