天正CAD在设计前的优化设置一

天正电气CAD应用

天正电气软件是一个基于AutoCAD软件开发出来的软件，类似于CAD插件，是一款从工程设计的思维方式出发，辅助设计师高效完成全过程设计工作的软件；更符合设计师在设计过程中的功能需求；更贴近国人设计师的习惯！

1

天正电气界面介绍

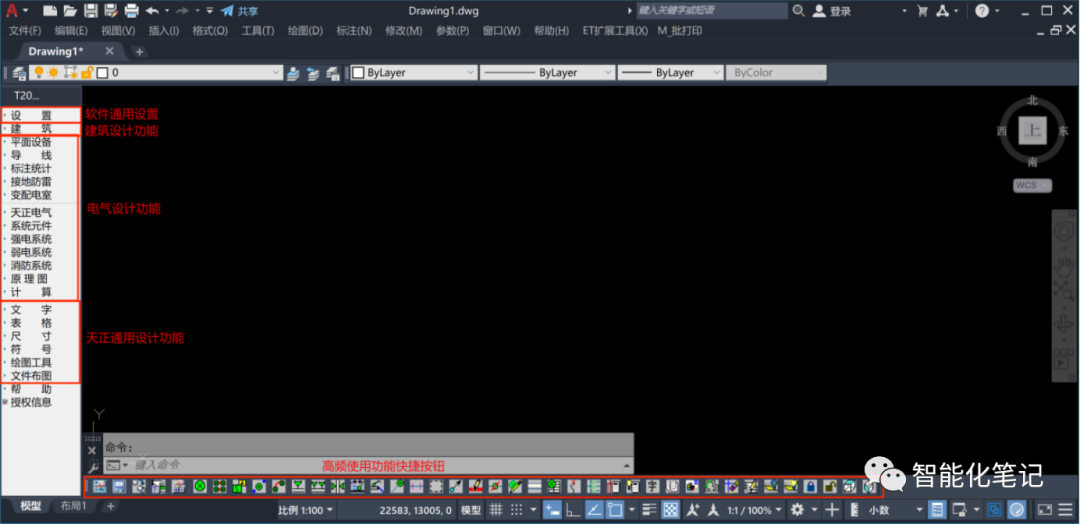

天正电气的界面功能板块：通用设置、建筑设计、电气设计、通用设计；在智能化设计中，各个模块的功能应用，后续一一讲解。

软件的安装在这不详细讲述，网上有很多安装教程。

2

CAD优化设置

开始设计工作前，我们需要先对CAD软件和天正电气进行初始的优化设置。

第一，设置开始选项卡（输入命令：startmode，设置为0）和启动样本（输入命令：startup，设置为0）;主要优化开启软件的速度。

第二，设置对象捕捉——可以制图时捕捉到对应的基点。

第三，开启快捷特性（1）和动态输入（2）——可以看到对应的信息。如在下方没有看到工具，可以到（3）里面进行选用。

第四，进入CAD设置（命令：OP），设置保存版本（2010），十字光标大小、把框夹点大小调大，便于设计。

插件辅助的高级应用

可根据公司制图标准，将制图标准在插件工具里面进行设置，再把设置好的参数导出，给公司内部人员统一使用，从而统一标准，优化设计协同，提高设计效率，以致提高智能化设计及图纸的编制规范性，加强对智能化设计全过程的管理。

1)图例级协同：采用简单易懂通用性的图例，统一风格，提高识图性，增强协同设计。

2)图层级协同：按照系统、类型进行图层设置名称、颜色等，提升设计效率和设计质量。

设计知识体系

建立属于自己的知识体系，不是简单的点击收藏、复制粘贴；而是不断学习，不断重复，在重复中创新，在创新中实现自我价值！
