RF(射频)夹具是在电子测试和测量领域中广泛使用的一种设备，其主要用于对RF电路和器件进行特性测试。下面将介绍RF夹具的工作原理和基本构造。

工作原理

RF夹具的工作原理主要基于射频信号的传输和测量。在测试RF器件(如天线、放大器、滤波器等)时，RF夹具提供了连接测试设备(如网络分析仪)和被测试器件之间的接口。它确保射频信号在两者之间有效、稳定地传输，同时最小化信号损耗和反射。

1.信号传输：RF夹具将来自测试设备的射频信号传输到被测试器件，并将器件的响应信号传回测试设备。

2.阻抗匹配：为了提高测试精度，RF夹具需要实现与被测试器件之间的阻抗匹配。这意味着夹具的阻抗(通常是50欧姆或75欧姆)应与被测试器件的阻抗相一致，以最小化反射和信号损失。

3.信号完整性保持：在传输过程中，保持信号的完整性至关重要。RF夹具需要设计成能够抑制外部干扰，如电磁干扰(EMI)和射频干扰(RFI)，同时保持信号路径的一致性和稳定性。

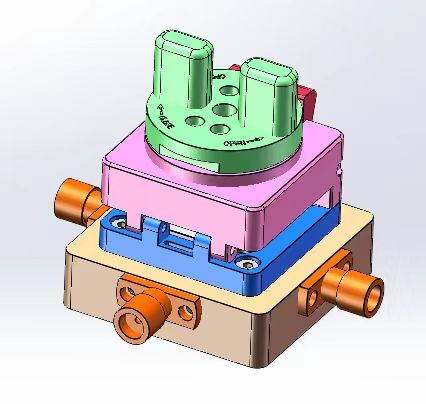

基本构造

RF夹具的基本构造包括几个关键部件：

1.连接接口：通常包括射频连接器，如SMA、BNC或N型连接器，用于连接测试设备和被测试器件。

2.传输线路：内部包含射频传输线路，如同轴电缆或微带线，用于传输信号。

3.支撑结构：支撑结构用于固定被测试器件，保证其与连接接口的正确对接。

4.调整机构：某些RF夹具可能包含微调机构，用于微调被测试器件的位置，确保更好的接触和信号传输。

5.屏蔽材料：为了减少外部干扰，夹具可能使用屏蔽材料来保护内部线路，特别是在高频率测试中尤为重要。

结论

RF射频夹具在电子测试领域扮演着至关重要的角色。它不仅提供了稳定的接口用于连接测试设备和被测试器件，还通过阻抗匹配和信号完整性保持等措施确保了测试的准确性和可靠性。RF夹具的设计和质量直接影响测试结果的准确度，因此选择合适的RF夹具对于确保高质量的测试结果至关重要。无论是在产品开发、质量控制还是研究实验中，RF夹具都是不可或缺的工具。通过精确的设计和精细的制造，RF夹具能够适应各种复杂和严苛的测试环境，从而确保射频测试的准确性和可靠性。

综上所述，RF射频夹具的重要性在于其能够精确地传递和测量射频信号，同时确保测试过程的稳定性和准确性。通过理解其工作原理和构造，可以更好地利用这一重要工具，为射频电子领域的发展做出贡献。
