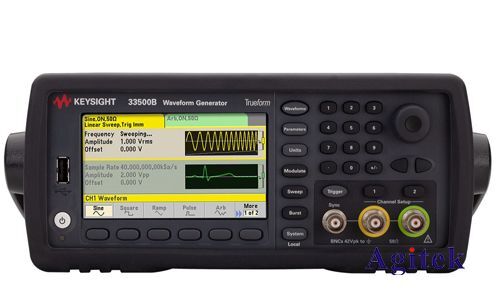

在电子工程领域,信号的谐波失真是一个重要的指标,它反映了信号中非基本频率成分的比例。对于许多应用,例如音频放大器、无线通信系统和电源,控制谐波失真至关重要。是德科技(Keysight)的任意波形发生器(AWG)凭借其灵活性和精确性,成为测量信号谐波失真的有效工具。
任意波形发生器的工作原理
任意波形发生器是一种能够产生各种波形的电子仪器。它通过数字化存储波形数据,然后将其转换为模拟信号输出。AWG的核心是数字信号处理器(DSP),它负责处理和生成波形数据。通过对输出波形的控制,AWG可以模拟各种信号,包括正弦波、方波、三角波以及复杂的自定义波形。
利用AWG测量谐波失真
测量谐波失真,通常采用频谱分析方法。利用AWG产生测试信号,并将其输入到待测设备(DUT)中。DUT的输出信号通过频谱分析仪进行分析,从而得到信号频谱。谐波失真可以通过测量不同谐波频率上的信号功率与基本频率信号功率之比来计算。
AWG在谐波失真测量中的优势
灵活的波形生成:AWG可以产生各种测试信号,包括正弦波、方波、三角波以及自定义波形,从而满足不同应用需求。
精确的信号控制:AWG可以精确控制输出信号的频率、幅度、相位等参数,确保测量结果的准确性。
高速数据传输:AWG可以生成高速率的波形,从而满足高频信号的测量需求。
易于操作:现代AWG通常配备直观的软件界面,方便用户设置测试参数和分析测量结果。
示例:音频放大器的谐波失真测量
例如,可以使用AWG测量音频放大器的谐波失真。首先,AWG生成一个正弦波信号,并将其输入到音频放大器中。放大器的输出信号通过频谱分析仪进行分析,观察其频谱。通过测量不同谐波频率上的信号功率与基本频率信号功率之比,就可以计算出音频放大器的谐波失真。
是德任意波形发生器是一种功能强大且灵活的仪器,可以有效地用于测量信号谐波失真。凭借其精确的信号控制、灵活的波形生成和易于操作的特性,AWG成为电子工程领域不可或缺的测量工具。
