普源示波器怎样测电压和电流

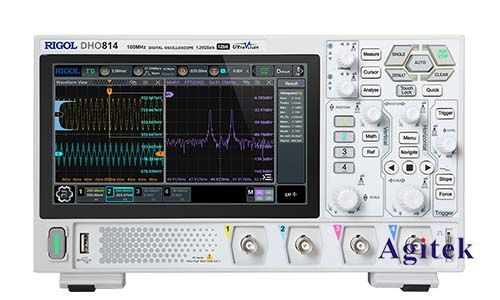

普源示波器作为一种常用的电子测量仪器，其核心功能在于显示和分析电信号的波形。虽然示波器并非专门设计用于直接测量电压和电流，但通过合适的探头和设置，可以准确地进行电压和电流的测量。本文将详细阐述利用普源示波器进行电压和电流测量的具体方法及注意事项。

首先，电压测量是示波器最直接的功能。一般情况下，普源示波器配备了电压探头，其探头阻抗通常为1MΩ，输入电容在pF级别。连接探头时，需注意探头的接地端必须妥善接地，避免产生干扰。将探头的探针连接到待测电路的指定节点，并将地线连接到电路的公共地。通过示波器的垂直刻度（V/div）和波形幅度，即可直接读取电压值。例如，若垂直刻度设置为1V/div，波形峰峰值跨越5格，则电压峰峰值为5V。需要注意的是，示波器显示的电压值通常为峰峰值（Vp-p），也可能显示有效值（RMS）或平均值，这取决于示波器的设置。用户需根据实际需求选择合适的显示模式。此外，应注意示波器的带宽和采样率是否满足测量要求，避免因带宽不足或采样率过低导致测量结果失真。

电流测量则相对复杂一些。示波器本身无法直接测量电流，需要借助外围电路，最常用的方法是使用电流探头或分流电阻。电流探头是一种将电流转换为电压信号的传感器，其输出电压与电流成比例关系，然后将该电压信号输入示波器进行测量。这种方法具有高精度、宽带宽等优点，但成本相对较高。另一种方法是使用分流电阻，将分流电阻串联到待测电路中，通过测量分流电阻两端的电压降，根据欧姆定律计算出电流值。此方法成本低廉，但精度受分流电阻精度和自身电阻的影响。使用分流电阻法时，需要选择合适的电阻值，使其电压降在示波器的测量范围内，同时避免对电路造成显著的影响。

无论采用何种测量方法，都需注意以下几点：

探头选择：根据待测信号的频率、幅度等参数选择合适的探头，避免出现测量误差。

接地：确保良好的接地连接，避免噪声干扰。

阻抗匹配：尽可能匹配探头阻抗和待测电路阻抗，以减少反射和信号衰减。

带宽限制：考虑示波器的带宽是否满足测量要求。

安全：在进行高压或大电流测量时，必须采取必要的安全措施，避免触电或设备损坏。

综上所述，普源示波器虽然不是专门的电压电流测量仪器，但通过合理的设置和辅助设备，可以有效地进行电压和电流测量。选择合适的探头和方法，并注意相关的注意事项，才能保证测量结果的准确性和可靠性。熟练掌握这些技巧，可以充分发挥普源示波器的功能，在电子电路的调试和分析中起到关键作用。
