【期末复习】2024-2025学年九年级上学期电学部分检测试题

一、填空题（每空1分，共16分）

1.德国物理学家      经过十年不懈地努力，通过实验归纳出一段导体中电流跟电压和电阻之间的定量关系，概括为数学表达式：I=U/R。为了纪念他的杰出贡献，人们将他的名字命名为      的单位。

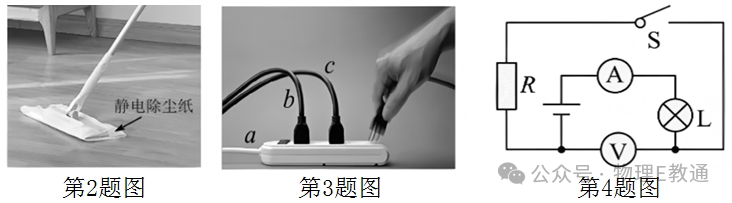

2.如图所示，是装有静电除尘纸的拖把，拖地时除尘纸与地板摩擦后带电，具有      的性质，可以轻松地将灰尘和头发清扫干净。若摩擦过程中电子从地面转移到除尘纸，则摩擦后除尘纸带      电。

3.如图的插线板中，a接电源，b接台灯，c接电风扇，两个用电器      (选填“串联”或“并联”)接入电路中，用电器均正常工作时，a、b、c中的电流最大的是      处。

4.如图所示，电源电压为3V，闭合开关S时，电压表示数为2V，电流表示数为0.5A，则灯泡两端的电压为      V，流过R的电流IR     (选填“>”、“=”或“<”)0.5A。

5.放假在家的亮亮单独烧开一壶水耗时5分钟，家里表盘标记为“3000imp/kW·h”的电能表上指示灯闪烁了300次。此次烧开水耗电      J，烧水壶的实际功率为      W。

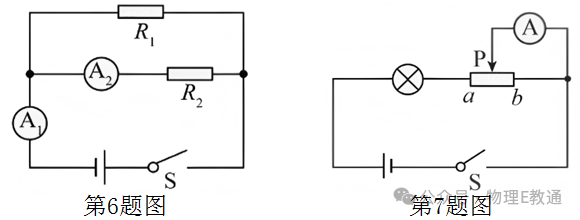

6.如图所示，当开关S闭合后，电流表A1和A2的示数之比为3：2，则R1和R2的阻值之比为      ，R1和R2消耗的电功率之比为      。

7.如图所示的电路中，滑动变阻器连入电路的电阻丝是      段（选填“aP”、“Pb”或“ab”)，滑动变阻器滑片向右移时，灯泡亮度      (选填“变亮”、“变暗”或“不变”)。

8.如图甲是身高测量仪，体检者站在绝缘平台上，能自动显示身高，电路原理如图乙，R0为定值电阻，身高越高，电路消耗的总功率      (选填“越大”或“越小”或“不变”)，身高显示数据是由      (选填“电压表”或“电流表”)的示数转换得到。

填空题答案：1.欧姆  电阻；2.吸引轻小物体  负；3.并联  a；4.1  =；5.3.6×105 1200；6.2：1   1：2；7.ap  变暗；8.不变  电压表

二、选择题（第9一12小题，每小题只有一个正确选项，每小题2分；第13、14小题为不定项选择，每小题有一个或几个正确选项，每小题3分，全部选择正确得3分，选择正确但不全得1分，不选、多选或错选得0分，共14分)

9.下列物理量的估计最接近实际的是（   ）

A.家用空调的电流约为5A

B.人体的安全电压为36V

C.我国家庭照明电路的电压为1.5V

D.小灯泡的电阻约为几十MΩ

10.为了交通安全，驾驶员必须使用安全带。某汽车厂家为了提醒驾驶员系好安全带，做了如下设计：驾驶员坐上驾驶座位未系安全带时，开关S1闭合，提示灯亮；系上安全带后，开关S2也闭合，提示灯灭。如图所示的四个选项中，符合电路设计要求的是（   ）

11.小辉按如图所示连接电路，闭合开关，观察到L1比L2亮，下列说法正确的是（   ）

A.如果把L1和L2的位置对调，L1会变暗

B.把开关放到电源负极与L2之间，断开开关，L1亮，L2不亮

C.通过L1的电流大于L2的电流

D.通过L1的电流等于L2的电流

12.在如图所示的电路中，电源电压保持不变。闭合开关S后，滑动变阻器的滑片P从中点向右滑动时（   ）

A.电流表示数减小，电压表示数增大

B.电流表示数增大，电压表示数减小

C.电流表示数减小，电压表示数不变

D.电流表示数不变，电压表示数不变

13.如图所示，电源电压不变，P置于中点，a为电流表或电压表。任意闭合开关，电路都是安全的，下列说法正确的是（   ）

A.a是电流表

B.闭合S1、S3，P向左滑动，R2的电功率变大

C.闭合S1、S2，断开S3，A1的示数大于A2的示数

D.只闭合S1，P向右滑动，a的示数的变化量与A示数的变化量的比值不变

14.如图甲所示的电路中电源电压恒定不变，当滑动变阻器R的滑片P从a向b滑动的过程中，两电表示数变化关系用图乙中线段表示，则下列说法中正确的是（   ）

A.电源电压为18V

B.变阻器R2的最大阻值是50Ω

C.电流表的示数是0.5A时，R1的功率为5W

D.R1的阻值是20Ω

选择题答案：9.A；10.A；11.D；12.D；13.BD；14.ACD

三、计算题（第15小题6分，第16小题8分，第17小题8分，共22分）

15.如图所示，电源两端电压U保持不变，电阻R1的阻值为5Ω，电阻R2的阻值为10Ω，当开关S闭合时，电压表示数为3V。求：

(1)电路的总电阻；

(2)电流表的示数I；

(3)若将R2换成阻值是25Ω的定值电阻R3，求此时电流表的示数。

16.如图所示，电源电压保持不变，R1=20Ω，滑动变阻器R2的规格为100Ω  1A”。

(1)闭合开关S1，断开开关S2、S3，电流表示数为0.4A，求电源电压；

(2)闭合开关S3，断开开关S1、S2，滑动变阻器滑片置于中点位置时，电压表的示数为4V，求R3的阻值；

(3)同时闭合开关S1、S2、S3，当滑片移到最左端时，求电流表的示数。

17.图甲所示电路中，电源电压保持不变，灯L上标有“6V”字样。图乙是通过小灯泡L和电阻R1的电流随它们两端电压变化的图像。闭合开关S、S2时，将滑片P移到变阻器R的中点时，小灯泡正常发光，电压表V1的示数为3V。求：

(1)电源电压；

(2)滑动变阻器R的最大阻值；

(3)闭合开关S、S2，小灯泡的实际功率为P1=1W时，滑动变阻器消耗的功率；

(4)闭合开关S、S1时，电路的最小功率。

计算题答案：15.(1)15Ω；(2)0.6A；(3)0.3A；16.(1)8V；(2)50Ω；(3)0.48A；17.(1)9V；(2)20Ω；(3)1.25W；(4)1.35W

四、实验与探究题（每小题7分，共28分）

18.(1)如图1所示的装置，它的工作原理是      ；小明同学用毛皮摩擦过的橡胶棒接触金属球，发现金属箔张开，此时的金属箔上带      电。

(2)小明同学在练习使用电流表时连接了如图2甲所示的电路，此电路电流表是测通过      (选填“L1”、“L2”或“干路”)的电流，闭合开关，电流表指针指在如图乙所示位置，则示数是      A。

(3)如图3所示为多用途“演示教学电表”的表盘及接线情况，此时所测的物理量是      ，量程是      ，示数为      。

19.小红用电源（电压恒为4.5V)、电阻(5Ω、10Ω、20Ω、30Ω各一个）、标有“30Ω  1A”的滑动变阻器、电压表、电流表、开关和导线探究电流与电压的关系的实验。

(1)连接电路时，开关应保持      ，图甲是小红实验时连接的部分电路，请你用笔画线代替导线将电路连接完整。

(2)开关闭合前，滑动变阻器的滑片P应滑到      (选填“A”或“B”)端，同时小红发现电流表的指针在零刻度线左侧，原因是      。

(3)改正错误后，闭合开关，调节滑动变阻器滑片，得到如下表所示的数据。分析数据，初步得到结论：导体电阻一定时，通过导体的电流与导体两端电压成      。

(4)完成实验后，小红想进一步探究电流与电阻的关系，根据实验数据绘制了如图乙所示的图像，由图乙可知，小红实验过程中控制电压表的示数为      V不变，由此可以得出结论：          。

20.小诗在“测量小灯泡的电阻”实验中，准备了以下实验器材：电源、标有“2.5V”的小灯泡、电压表、电流表、滑动变阻器、开关、导线。

(1)图乙为根据电路图所连接的实物图，其中有一根导线连接不合理，请你在这根导线上画“×”并改正。

(2)闭合开关，发现灯泡不亮，电流表有示数，电压表无示数，该电路故障可能是          。

(3)排除故障后，闭合开关，移动滑片P，某时刻电压表示数低于25V，电流表示数如图丙为      A，记录电表示数；若要使灯泡正常发光，可向      缓慢移动滑片P，直至电压表的示数为      V，记录电表示数。

(4)根据所有实验数据画出了小灯泡的U-I图像（如图丁），由图像可知小灯泡正常发光时的电阻为      Ω。图像中还可发现小灯泡的电阻在变化，原因是         。

21.小刚利用如图甲所示电路测定小灯泡的电功率。被测小灯泡的额定电压为2.5V，电阻约为10Ω左右。实验室有如下器材：电源（电压为6V)、电流表(0～0.6A、0～3A)、电压表(0～3V、0~15V)、开关各一个、导线若干、滑动变阻器三只：R1(20Ω  0.5A)、R2(50Ω  0.5A)、R3(500Ω  1A)。

(1)小刚在实验过程中，发现电流表指针如图乙所示，则接下来的操作是      。

(2)正确连接电路后闭合开关，发现灯泡不亮，电流表无示数，电压表有示数，则电路的故障可能是      。

A.灯泡短路

B.灯泡断路

C.滑动变阻器短路

D.滑动变阻器断路

(3)闭合开关，改变滑动变阻器的阻值，经多次测量，小刚画出了小灯泡中电流随其两端电压变化的关系图像（如图丙），则小灯泡的额定功率为      W。在多次测量中，小刚还发现：当电压表的示数增大时，电压表与电流表的示数之比      (选填“变大”、“变小”或“不变”)，原因是      。

(4)灯泡的功率测量完毕，小刚用5Ω、10Ω、15Ω、20Ω、25Ω的定值电阻更换电路中的灯泡，探究电流跟电阻的关系，得到如图丁所示的电流I随电阻R变化的图像，则小刚应选用滑动变阻器      (选填“R1”、“R2”或“R3”)。若某次实验中滑动变阻器连入的阻值为14Ω，则所选定值电阻的阻值为      Ω。

实验与探究题答案：18.(1)同种电荷互相排斥  负；(2)L2  0.28；(3)电压  0.1V  1V；19.(1)断开  电阻右端接一根导线到电压表的负接线柱（图略）；(2)B  电流表没有校零；(3)正比；(4)2  电压一定时，电流与电阻成反比；20.(1)将灯泡右端接电压表15V量程接线柱的导线改接到3V量程的接线柱（图略）；(2)灯泡或电压表短路；(3)0.14  左  2.5；(4)10  灯泡电阻受温度影响；21.(1)电压表校零；(2)B；(3)0.625  变大  灯泡电阻随温度升高而增大；(4)R2 10
