​机械男——三维模型图所给的尺寸，绘制出三维模型

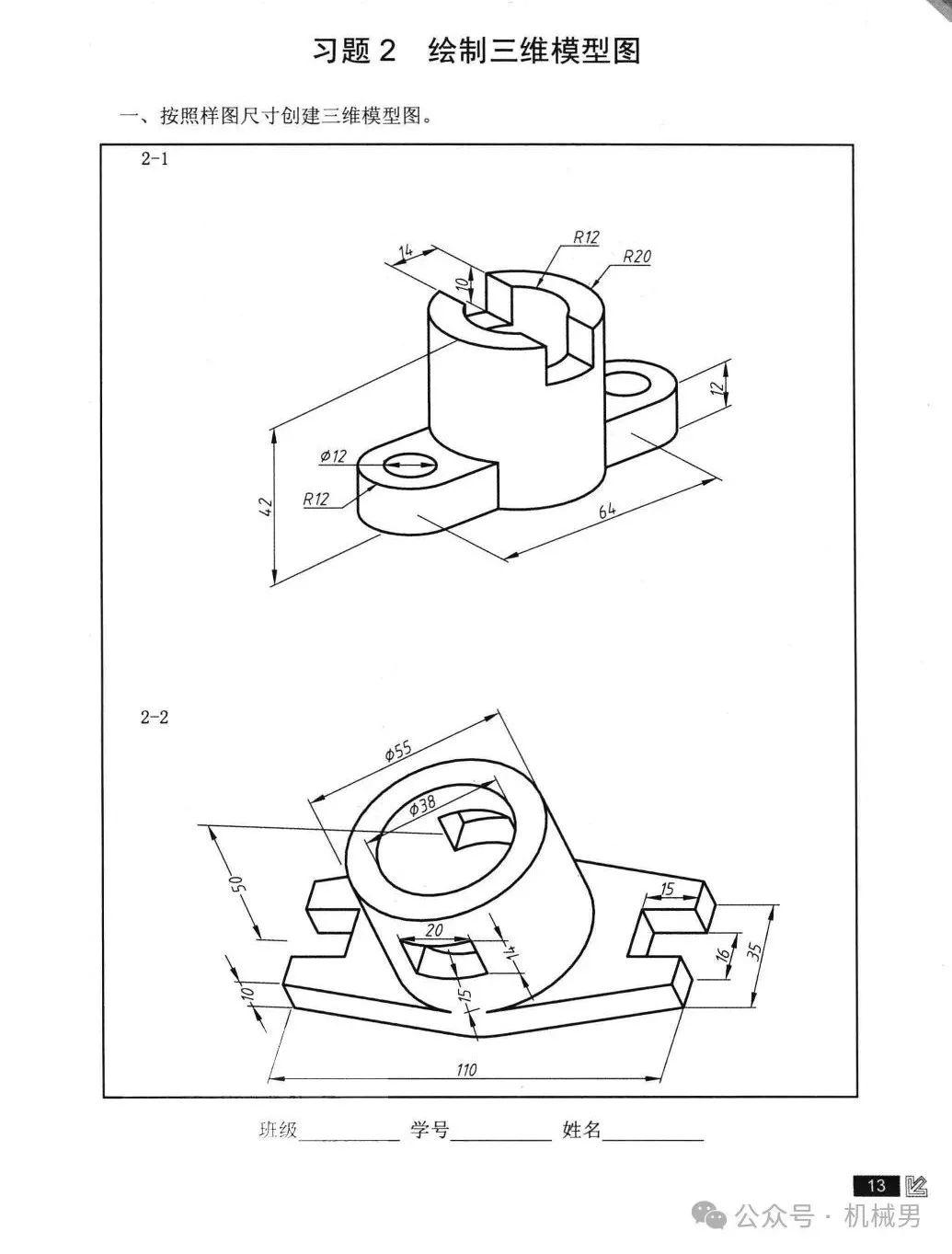

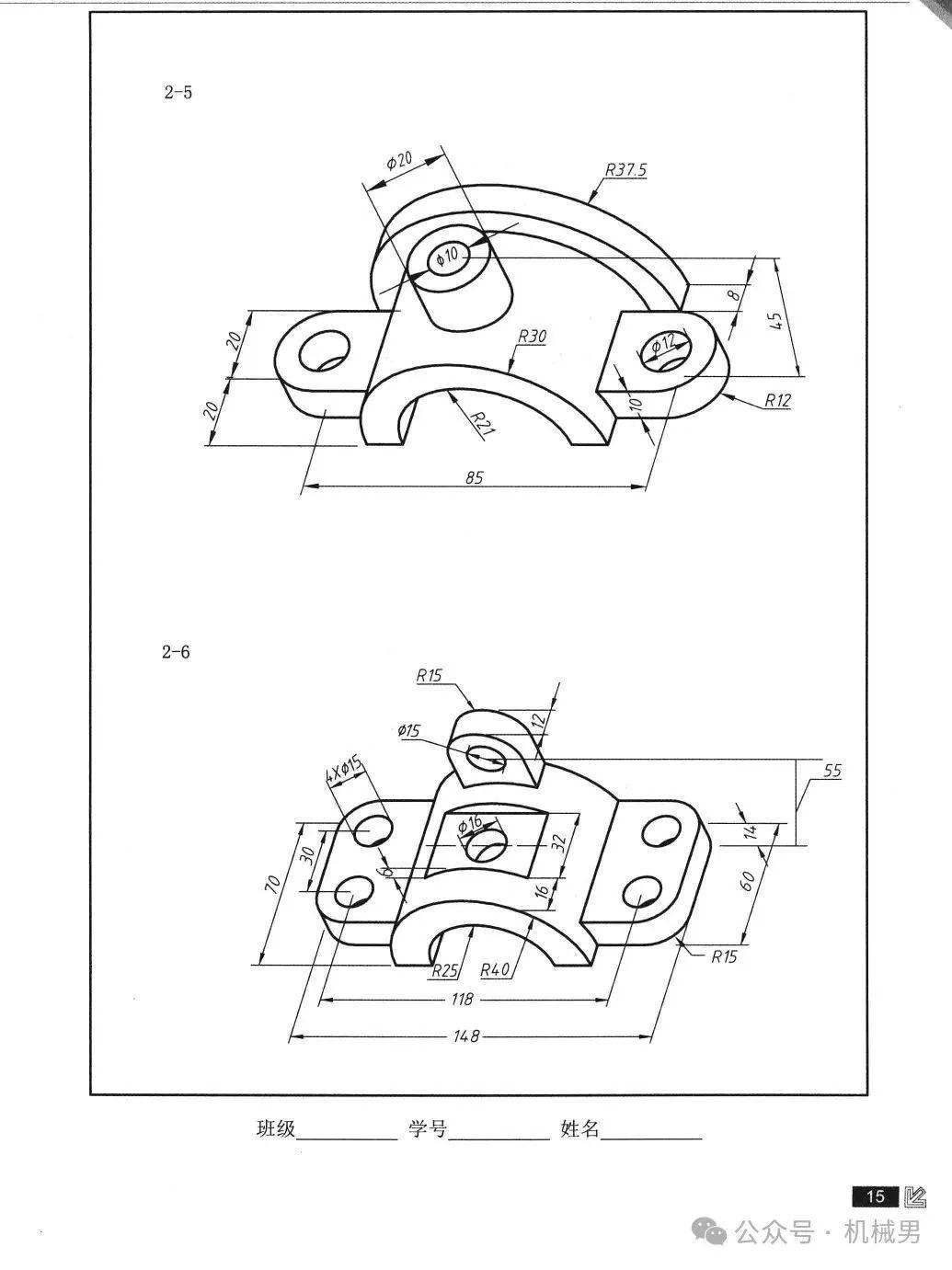

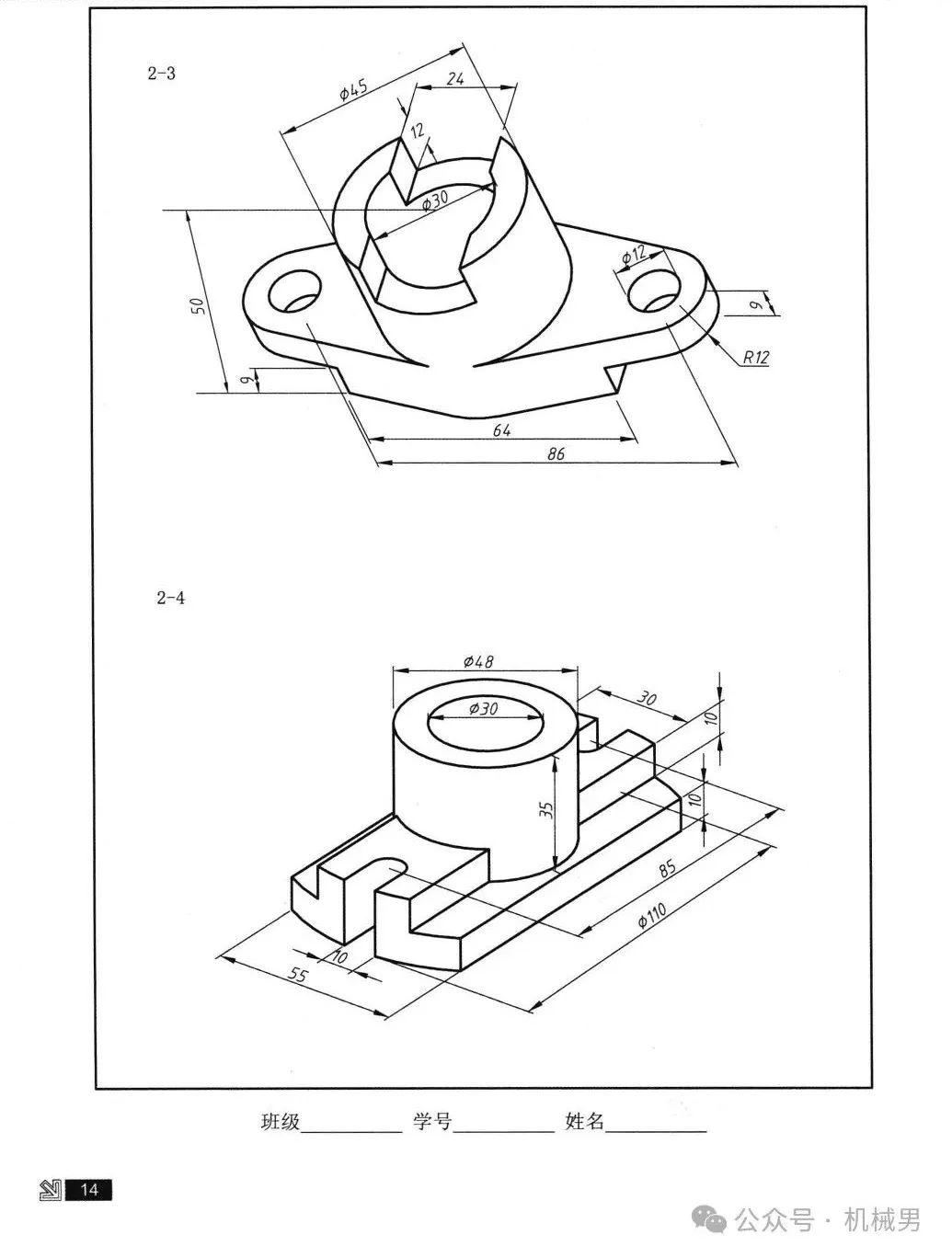

根据三维模型图所给的尺寸，绘制出三维模型！

根据三维模型图的尺寸绘制三维模型是CAD设计中的常见任务。以下是一个通用的步骤指南，帮助你根据给定的尺寸绘制三维模型。这里以AutoCAD为例，但大多数CAD软件的流程类似。

1. 准备工作

 - 查看图纸：仔细阅读三维模型图，理解各个视图（如俯视图、侧视图、前视图等）以及标注的尺寸。

 - 确定单位：确保你使用的CAD软件中的单位设置与图纸一致（如毫米、英寸等）。

2. 创建新文件

 - 新建文件：打开CAD软件，创建一个新的绘图文件。

 - 设置工作空间：切换到3D建模工作空间（如AutoCAD中的“3D Modeling”工作空间）。

3. 绘制基础几何体

 - 绘制2D轮廓：根据图纸中的尺寸，使用2D绘图工具（如直线、圆、矩形等）绘制模型的轮廓。

   - 例如，如果模型有一个矩形底座，使用“矩形”工具绘制一个符合尺寸的矩形。

 - 拉伸或旋转：使用3D建模工具（如“拉伸”或“旋转”）将2D轮廓转换为3D几何体。

   - 例如，选择一个矩形并使用“拉伸”工具，输入高度尺寸，生成一个长方体。

4. 添加细节

 - 绘制其他特征：根据图纸，绘制其他特征（如孔、槽、凸台等）。

   - 例如，使用“圆”工具绘制一个孔的位置，然后使用“拉伸”工具将其切割或拉伸。

 - 布尔运算：使用布尔运算（如并集、差集、交集）来组合或切割几何体。

   - 例如，使用“差集”工具从长方体中减去一个圆柱体，形成一个孔。

5. 调整和修改

 - 移动和旋转：使用“移动”和“旋转”工具调整几何体的位置和方向。

 - 缩放：如果需要，使用“缩放”工具调整几何体的大小。

 - 倒角和圆角：使用“倒角”和“圆角”工具为模型的边缘添加倒角或圆角。

6. 检查和验证

 - 尺寸标注：在3D模型上添加尺寸标注，确保模型的尺寸与图纸一致。

 - 视图检查：切换到不同的视图（如俯视图、侧视图、前视图等），检查模型的各个部分是否符合图纸要求。

7. 保存和导出

 - 保存文件：保存你的CAD文件，以便后续修改和使用。

 - 导出格式：如果需要，将模型导出为其他格式（如STL、STEP等），以便与其他软件或3D打印机兼容。

示例步骤

假设你要绘制一个简单的长方体，并在其顶部添加一个圆柱体：

1. 绘制矩形：

 - 使用“矩形”工具，绘制一个符合尺寸的矩形（如100mm x 50mm）。

2. 拉伸矩形：

 - 选择矩形，使用“拉伸”工具，输入高度尺寸（如20mm），生成一个长方体。

3. 绘制圆形：

 - 使用“圆”工具，在长方体的顶部中心绘制一个圆，直径符合图纸要求（如30mm）。

4. 拉伸圆形：

 - 选择圆形，使用“拉伸”工具，输入高度尺寸（如10mm），生成一个圆柱体。

5. 布尔运算：

 - 使用“并集”工具将长方体和圆柱体合并。

6. 检查和保存：

 - 检查模型的尺寸和形状，确保符合图纸要求，然后保存文件。

通过这些步骤，你可以根据给定的尺寸绘制出三维模型。随着经验的积累，你将能够处理更复杂的模型和设计任务。
