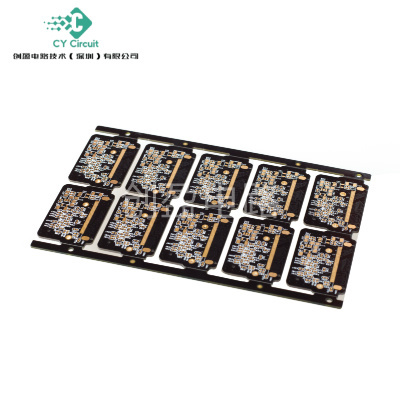

PCB八层电路板厂家制造的关键技术：优化层间互连与阻抗匹配

在当今电子设备不断向高性能、高集成度发展的趋势下，八层PCB凭借其强大的功能和优异的性能，成为了众多高端电子产品设计的首选。而优化层间互连与阻抗匹配，无疑是八层PCB制造中的核心技术，也是我们厂家为您提供的卓越解决方案的关键所在。

一、优化层间互连：确保高速信号的稳定传输

我们采用先进的微孔技术，利用高精度激光钻孔设备，打造极小直径的通孔，实现八层PCB各层之间的紧密互连。与传统机械钻孔相比，微孔技术不仅显著提升了信号传输速度，减少了延迟，还增强了连接的可靠性，降低了因外部因素导致的连接失效风险。此外，微孔的小尺寸优势，为电路设计提供了更大的灵活性和自由度，使您能够在有限的空间内布置更多的电路层，进一步提升PCB的集成度和功能密度。

二、精准阻抗匹配：保障信号完整性

在高速信号传输过程中，阻抗匹配至关重要。我们的专业团队凭借丰富的经验和技术实力，能够根据您的具体需求，精准设计PCB的叠层结构。通过合理选择材料、精确控制线宽和线距等参数，确保单端信号和差分信号的阻抗均能达到理想值。例如，在常见的八层通孔板1.6mm厚度叠层设计中，我们能够实现不同层间信号的精确阻抗匹配，满足您的多样化需求。

三、电磁兼容性优化：提升产品可靠性

除了优化层间互连和阻抗匹配，我们还注重八层PCB的电磁兼容性（EMC）优化。通过合理的叠层设计、地平面分割与屏蔽，以及选择合适的材料与工艺，有效减少电磁干扰（EMI）的产生。这不仅提高了产品的性能和可靠性，还使其能够更好地适应复杂的电磁环境，满足各类电子设备的严格要求。

选择我们的八层PCB制造服务，您将获得行业内领先的优化层间互连与阻抗匹配技术，以及全方位的电磁兼容性优化支持。我们致力于为您提供高质量、高性能的PCB产品，助力您的电子产品在激烈的市场竞争中脱颖而出，实现更高的价值和更广阔的发展前景。
