亦明图记：SolidWorks绘制编织收纳筐，用交叉曲线生成扫描路径草图

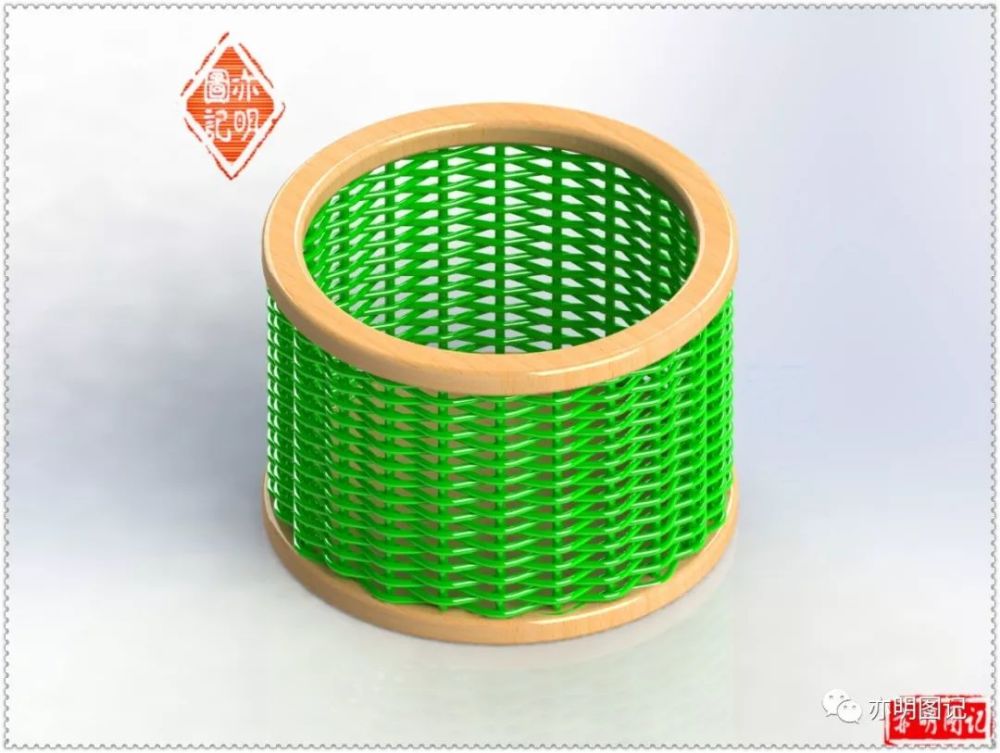

3d编织收纳筐模型：使用SolidWorks2014绘制；

绘制过程：

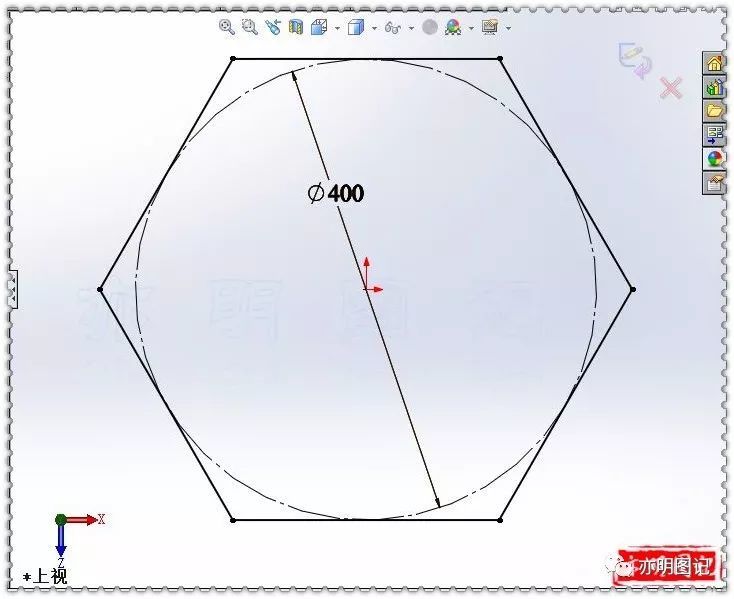

1、在上视基准面上绘制草图六边形：内切圆直径400；

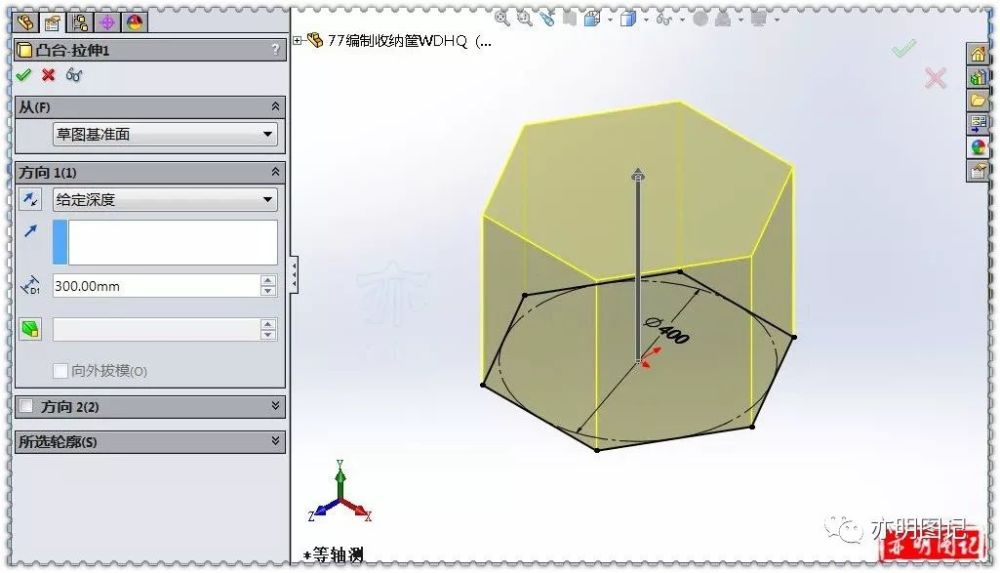

2、拉伸凸台：给定深度300；

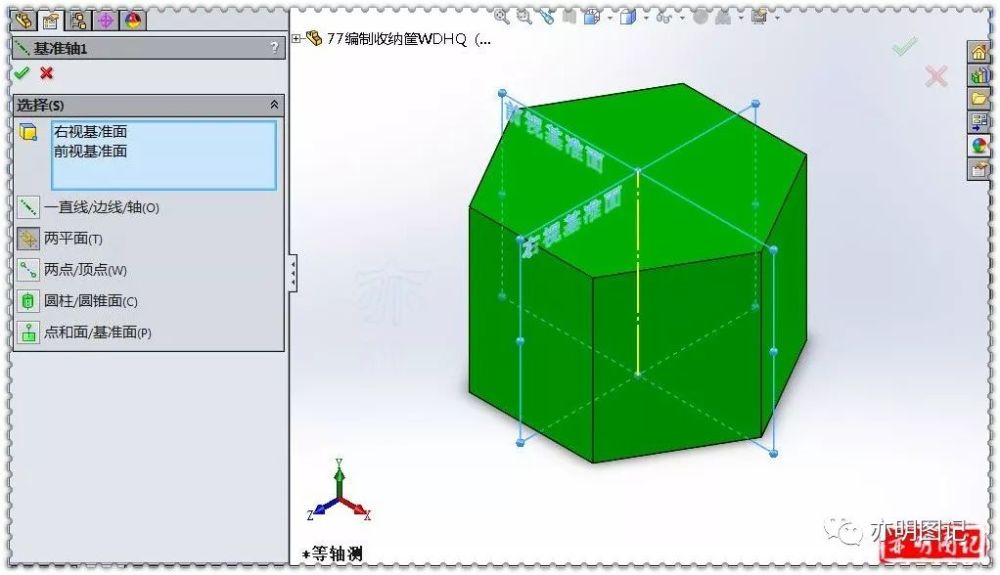

3、新建基准轴：选择右视基准面和前视基准面两平面；

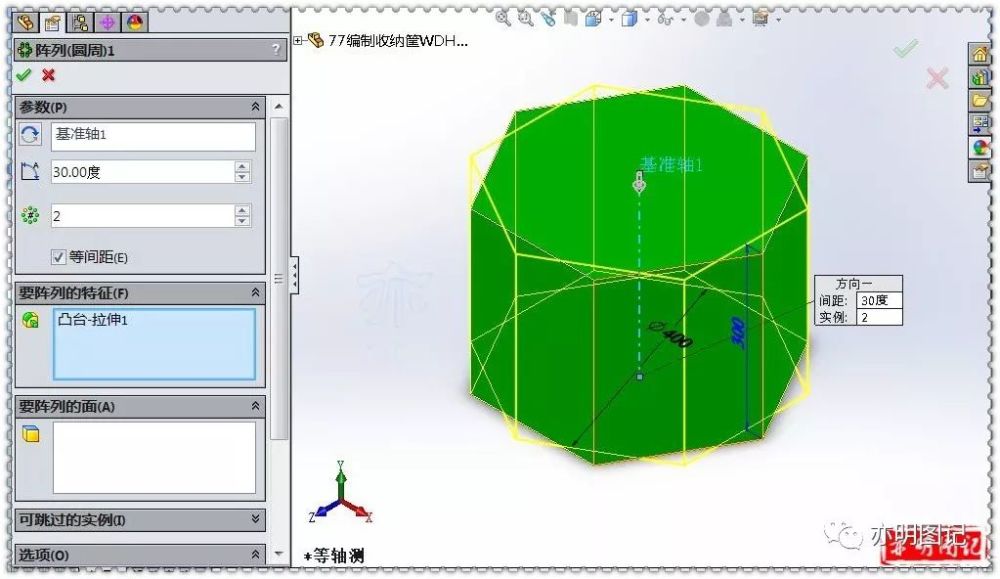

4、圆周阵列：阵列轴选择新建的基准轴；阵列角度30°；阵列数量2；勾选等间距；要阵列的特征选择拉伸凸台特征；

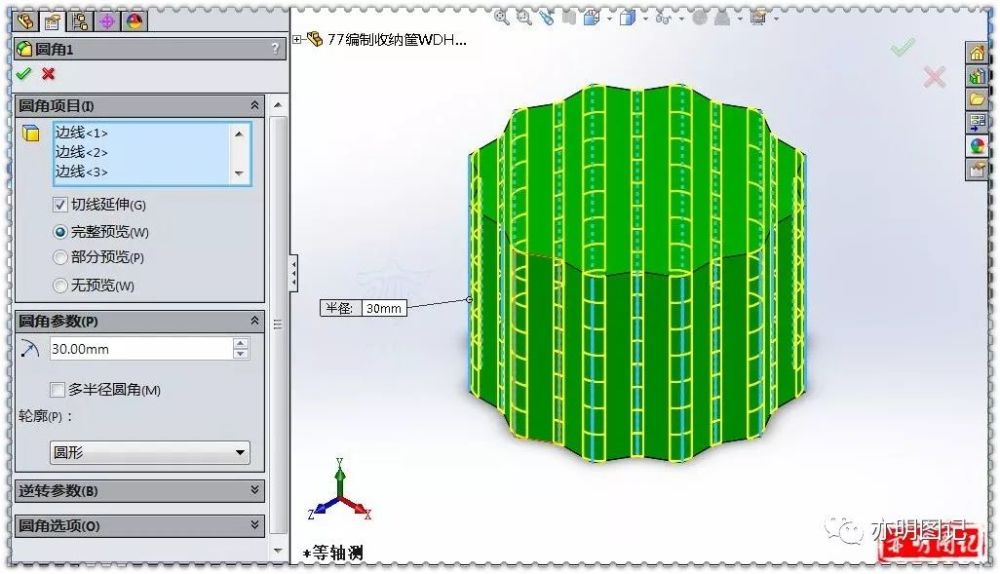

5、倒圆角：圆角半径30；

6、在前视基准面上绘制草图竖直直线；

7、在前视基准面上再绘制一个草图水平直线；

8、扫描曲面：轮廓选择前视基准面上的草图水平直线；路径选择前视基准面上的草图竖直直线；方向/扭转控制选择沿路径扭转，定义方式旋转，圈数15；

9、绘制3D草图，选择交叉曲线命令：选取实体选择曲面和拉伸凸台生成的实体；交叉曲线生成后删除两端的直线部分；

10、删除实体：要删除的实体选择曲面和拉伸凸台生成的实体；

11、在前视基准面上绘制草图圆：直径8；圆心与交叉曲线穿透；

12、扫描：轮廓选择草图圆；路径选择交叉曲线；

13、选择移动/复制命令：要移动/复制的实体选择扫描实体；勾选复制；数量1；沿Y轴平移10；

14、再次选择移动/复制命令：要移动/复制的实体选择复制的实体；取消复制；沿Y轴旋转15°；

15、在上视基准面上绘制草图圆：圆心与原点水平；圆与两边线相切；

16、拉伸凸台：给定深度300；取消合并结果；

17、圆周阵列：阵列轴选择基准轴；阵列数量24；要阵列的实体选择拉伸凸台生成的实体；

18、在前视基准面上绘制草图两个矩形；

19、旋转凸台：旋转轴选择基准轴;

20、在下面圆环的顶面绘制草图圆（选择边线用转换实体引用生成）；

21、拉伸凸台：反向，给定深度8；

22、倒圆角：半径8；

23、倒圆角：半径8；

24、完成。
