英特尔新品采用了台积电16nm制程

现在深度学习已成为人工智能的重要方向，而且研究成果已经应用于日常使用中。

但训练人工智能模型需要强大的算力支持，所以除了使用GPU加速训练外，很多厂商开始推出专用于深度学习训练的ASIC芯片。

英特尔在人工智能领域投入颇多，除了FPGA产品线外，也推出了Nervana深度学习加速器，在今日前的Hot Chips 31会议中，英特尔公布了旗下Nervana NNP-T深度学习加速器的细节。

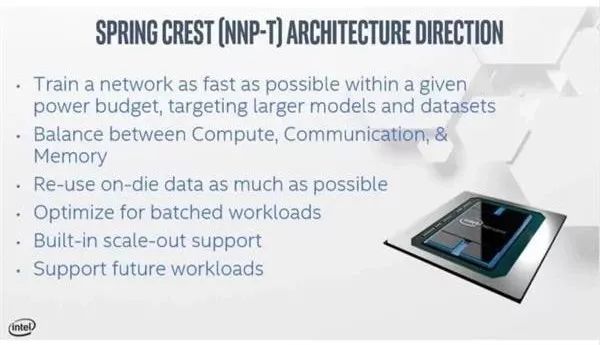

这款Nervana NNP-T深度学习加速器代号为Spring Cast，是目前英特尔最新款的专用深度学习加速器。这款加速器被命名为NNP-T，表示其主要用于深度学习网络模型训练工作定制。

随着深度学习模型越来越庞大，所以专用的训练加速器也逐渐流行起来，如NVIDIA也推出了Tesla T4 GPU。

具体到加速器核心上，此次英特尔反常的使用了台积电16nm CLN16FF+工艺，而实际上Nervana在收购前就使用的是台积电28nm工艺制造其第一代的Lake Cast芯片。

虽然使用的是台积电的工艺，但也是用了很多台积电的最新技术。

芯片采用了4个8GB HBM2-2400内存，每针脚2.4GB/s的传输速率，都安装在一个巨大的1200平方毫米的硅基板上。

同时计算核心与HBM内存通过台积电最新的CoWoS晶圆级封装技术进行互联。最终得到了一个60 x 60mm，具有3325 pin的BGA封装。

在展示中称此次由于HBM2与核心是无源封装，所以为2.5D封装技术。而HBM2由于是4Hi,所以整体为3D封装。

实际上英特尔自家也有EMIB嵌入式多芯片互联桥接这种桥接技术。

四个HBM2堆栈共有64条SerDes通道，每个通道支持28GB/s的传输速率。具体的核心规模上，Nervana NNP-T的计算核心拥有270亿晶体管，包括24个Tensor Processors（TPC）。

除了TPC外，芯片裸片中还有60MB的SRAM以及一些专用的接口，如IPMI、I2C及16条PCI-E 4.0通道。

芯片的工作频率为1.1GHz，风冷条件下功率配置为150W到250W，可通过水冷获得更强大的性能表现。同时Nervana NNP-T加速器还拥有OCP卡及PCI-E两种规格，以供数据中心选择。

Nervana NNP-T加速器充分利用内存模块和互联网络使得计算核心得以充分使用。

计算核心支持bFloat16矩阵乘法、FP32、BF16以及其他主要操作。

同时在使用上英特尔已经通过开源的nGraph库将深度学习框架连接到硬件后端的编译器。

现在英特尔正在与常见的Paddle Paddle、Pytorch及TensorFlow深度学习框架进行合作。

由于采用了可扩展架构集OCP及PCI-E规格，所以对于数据中心等场景可以方便地进行扩展。架构支持扩展到1024个节点，每个节点拥有8个NNP-T计算核心。

英特尔表示他们将在今年年底向客户提供NNP-T的样品，主要针对以及云服务提供商，在2020年之前面向更多用户。

（来源：超能网）
