用SolidWorks建模的概念植物生长舱

植物生长舱

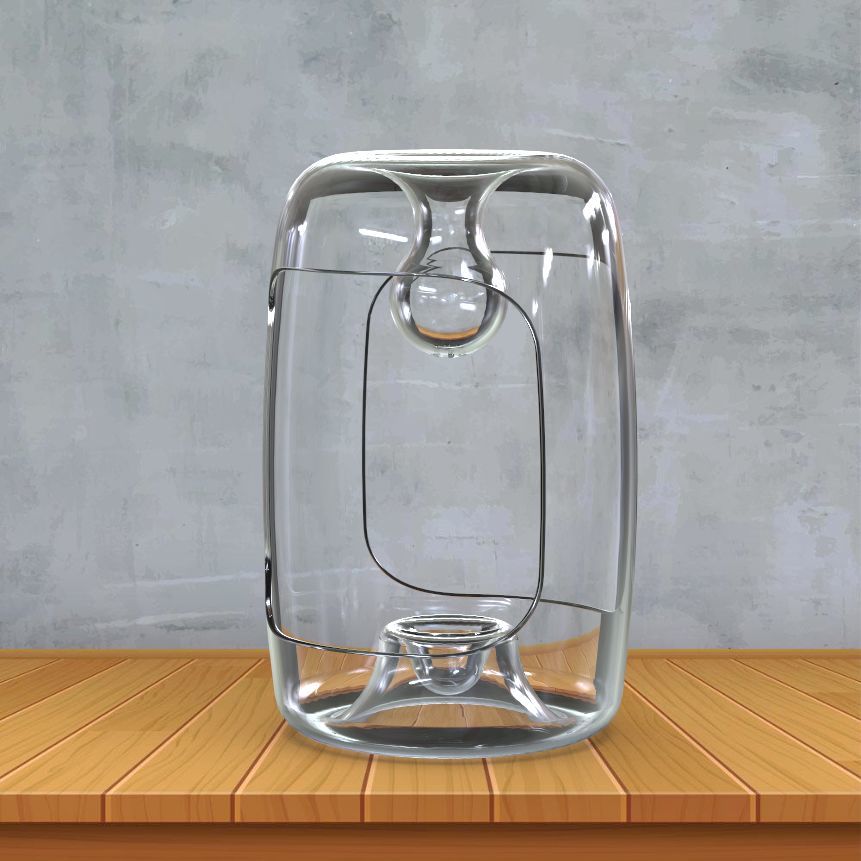

此图是用SolidWorks2015建模，用KeyShot 8渲染，上面2张图。SW文件在2019年9月12日文件夹。

建模步骤

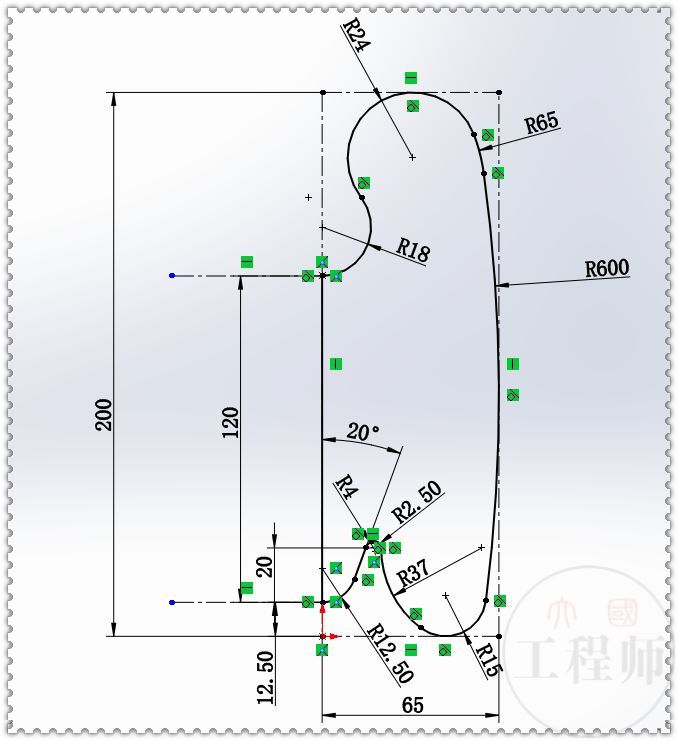

1.在前视基准面上画草图。

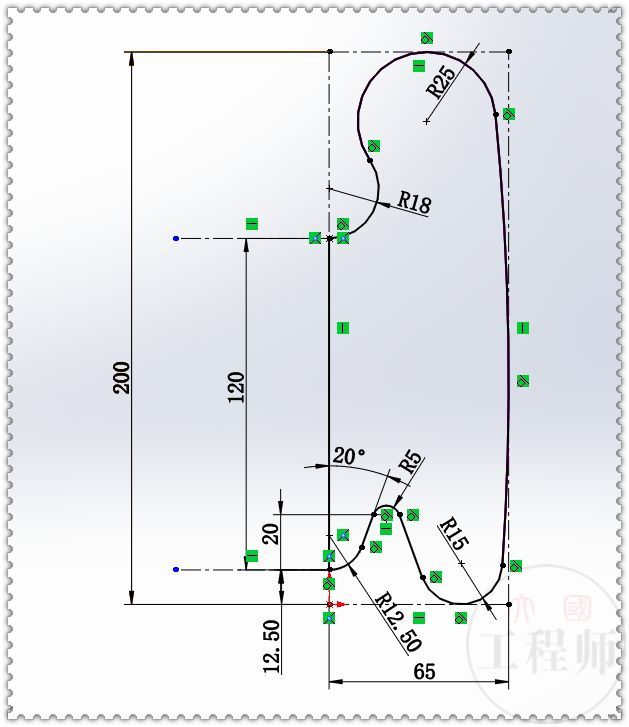

也可以画的简单一些：

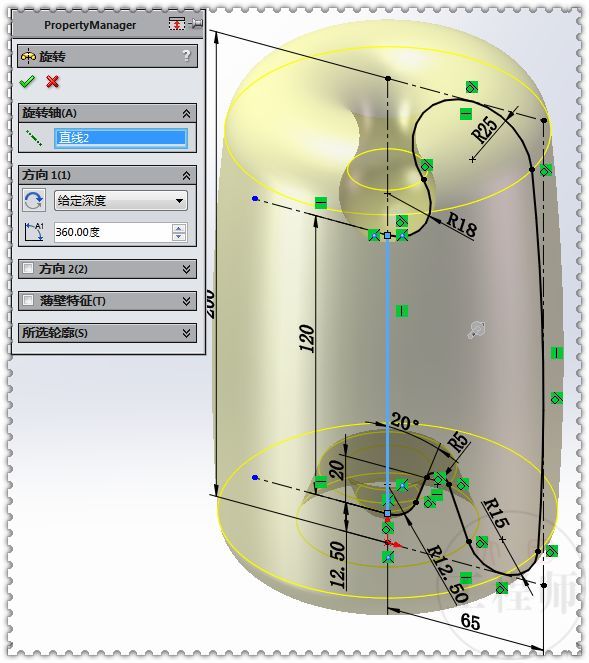

2.旋转。

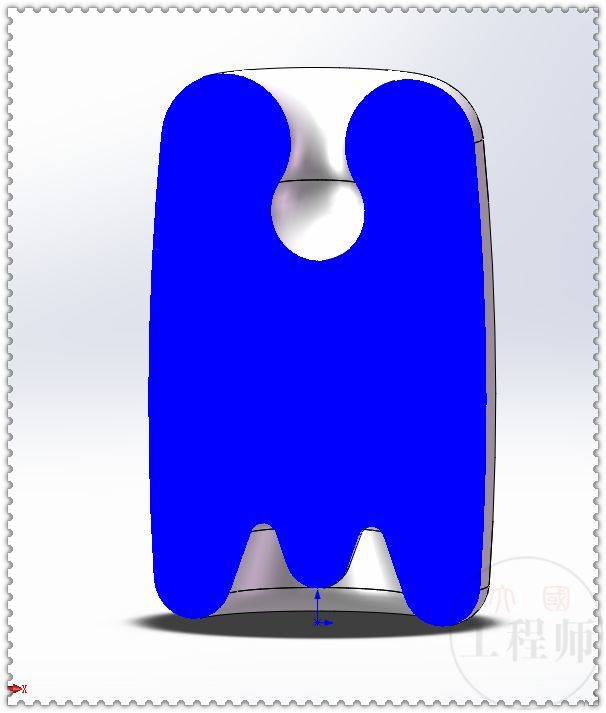

剖开后的样子：

3.抽壳，厚度：2.5 。

剖开后：

4.在前视基准面上草绘，等距边线。

5.拉伸切除，等距：30 ；完全贯穿，反向。

6.镜像拉伸切除特征。

7.圆角，半径：25 。

8.新建基准面，距离上视基准面一段距离。

9.在新基准面上画一个多边形。

10.填充阵列，

间距：5 ；

生成源切，直径：1.5 ；

反转形状方向。

11.完全圆角，另一边也是相同的完全圆角。

12.添加外观——塑料：聚碳酸酯。

13.显示样式——上色。

14.完成。

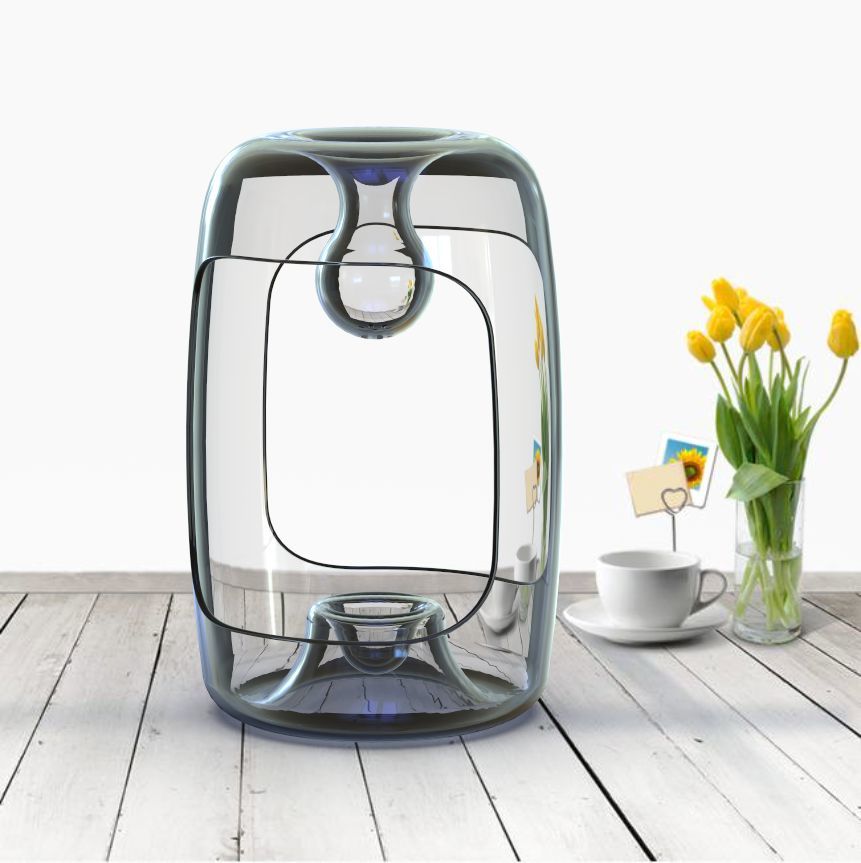

此模型是参考下图建模的：
