用SolidWorks建模一个无限旋转的空间模型

无限旋转

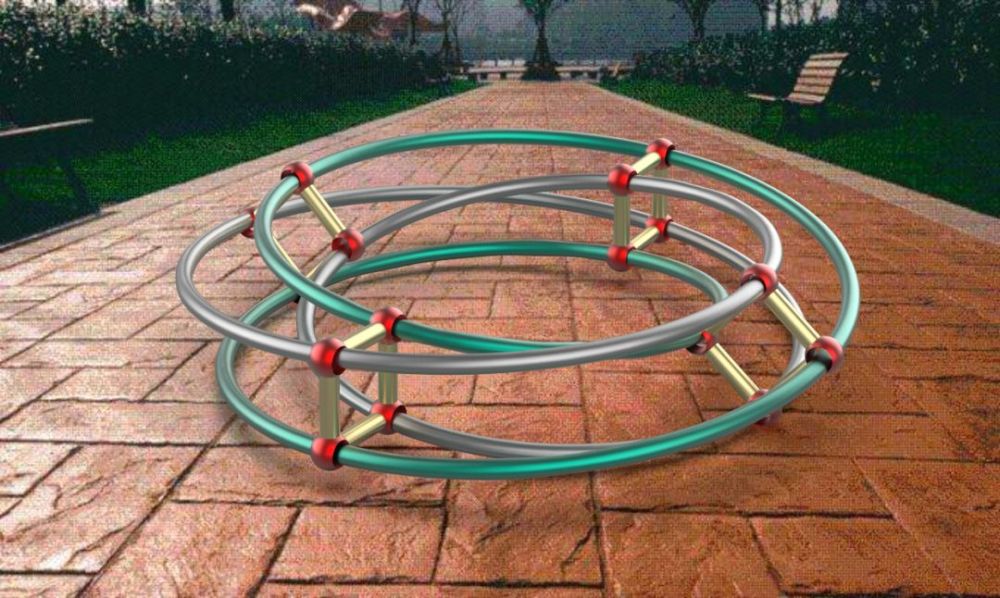

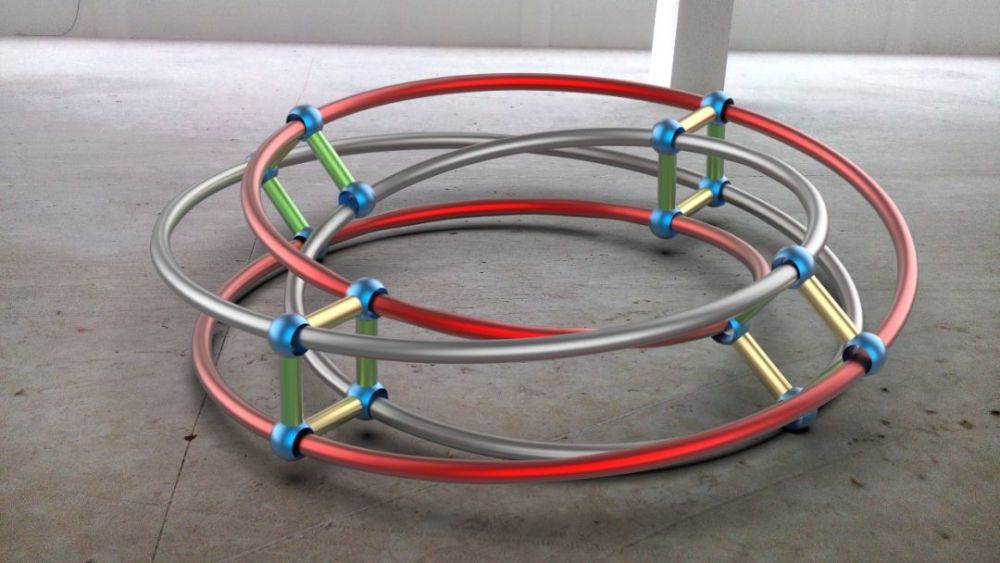

此图是用SolidWorks2015建模，用KeyShot 8渲染，上面2张图。SW文件在2019年9月13日文件夹。

零件一

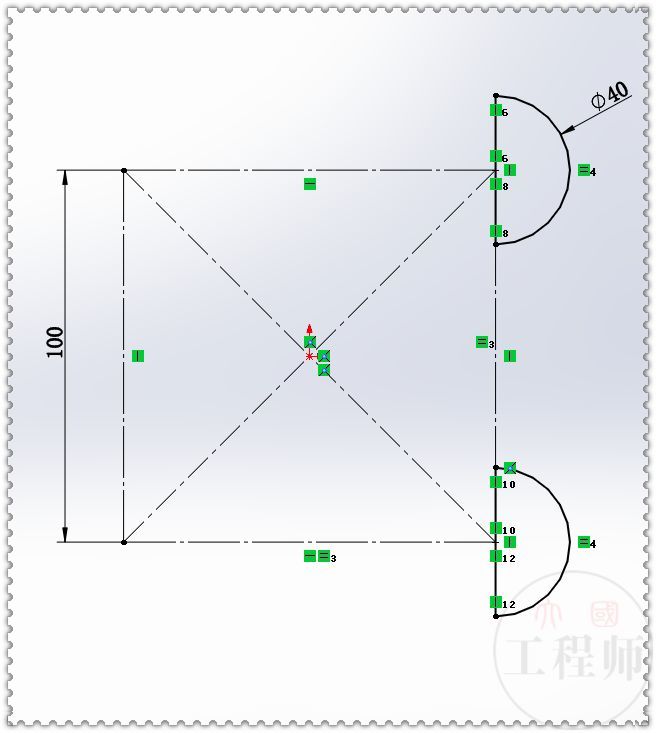

1.在前视面画画草图，正方形和半圆。

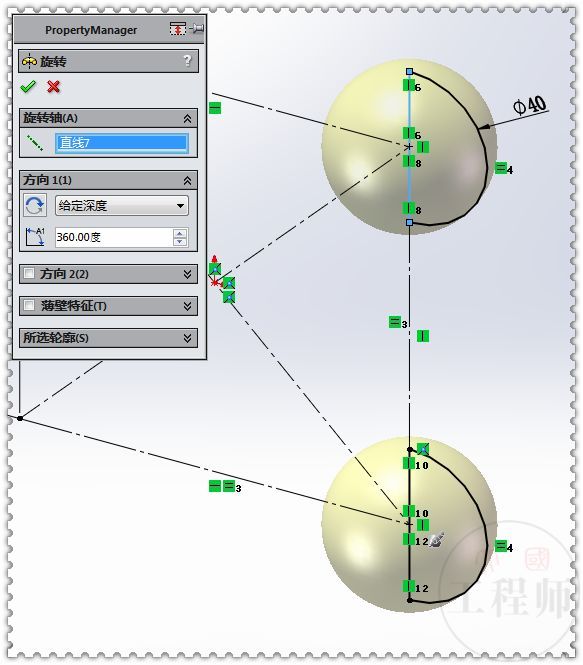

2.旋转。

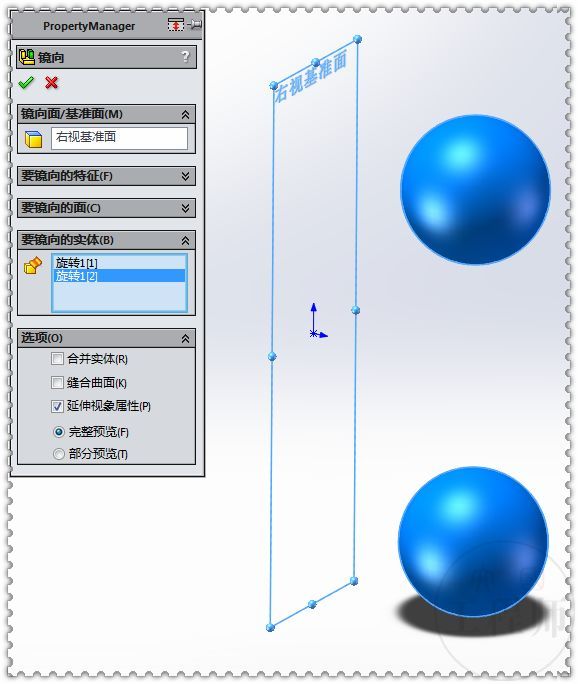

3.镜像实体。

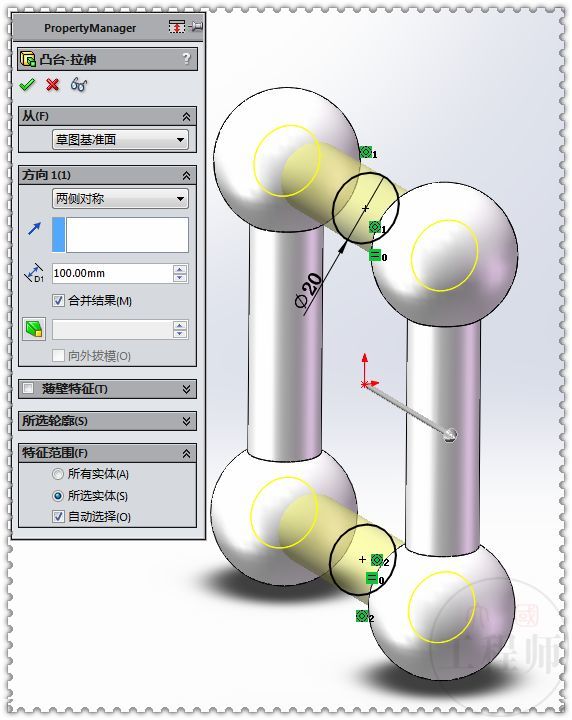

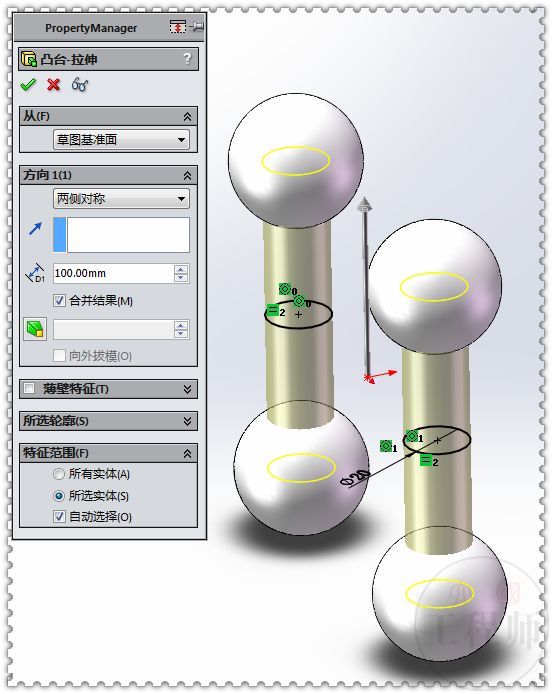

4.在上视面画两个圆，直径：20 ，两侧对称拉伸：100 。

5.在右视面画两个圆，直径：20 ，两侧对称拉伸：100 。

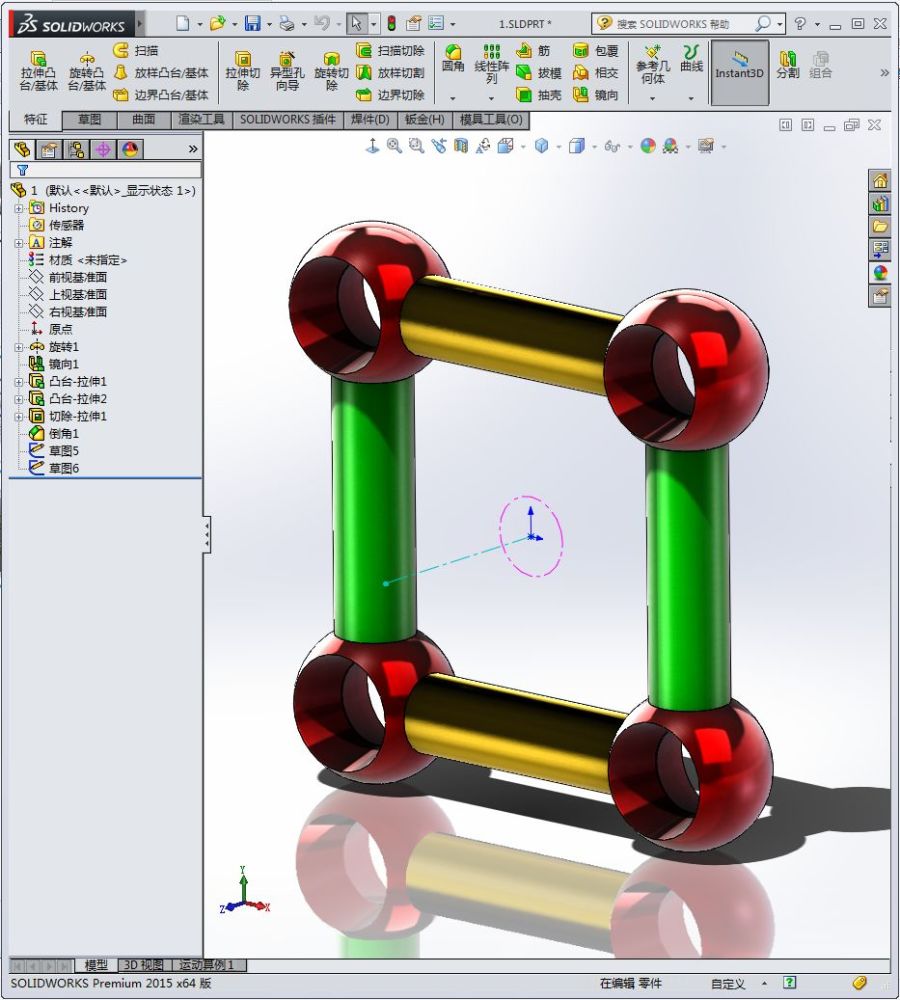

6.在前视基准面画四个圆，直径：22 ，拉伸切除——完全贯穿两者。

7.倒角：16.5*15度 。

8.在前视基准面画圆。

9.在右视基准面画直线。（这两个草图是用来做配合的）

零件二

1.曲线——通过XYZ点的曲线。

2.导入曲线文件。（文件在今日网盘里）

3.在上视面上画圆，圆心与曲线穿透。

4.扫描。

5.在前视面画一个圆，这也是用来做配合的。

装配体

1.新建装配体，在上视基准面画草图如下：

2.草图零件，设为浮动。

3.两个端点重合配合。

4.两条中心线重合配合。

5.其他三个零件也是相同的重合配合。

6.插入零件二，零件二的圆与装配体的圆：重合配合。

7.用鼠标拖动调整零件的位置。

8.再插入一个零件二，换个颜色，两个圆重合配合。

9.调整零件位置。

10.新建运动算例，给4个零件一的草图圆添加旋转马达，转速：12 。

11.旋转马达，转速：12 ，另外两个零件一相同。

13.先隐藏一个环，和装配体的草图。

给零件二的圆添加马达，转速：24 。

14.给另一个环添加马达，转速：24 ，反向。

15.播放。

16.完成。
