CAD疑难杂症快问快答 总有你需要的

曾经,以为自己上岗多年,对CAD的认识怎么也差不多有6成,但后来,碰到一些常见的疑难杂症竟然无从下手的时候,才真正懂得学无止境这个成语,无论那一行。

今天就带来在网上搜集到的5个CAD中比较常见的疑难杂症,进行快问快答,想必,这里总有你需要的答案。

CAD版本:中望CAD2020专业版

1、模式如何切换

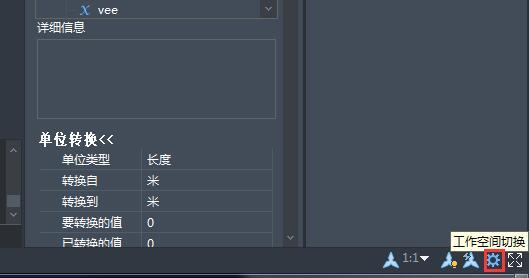

CAD有经典模式和二维草图与注释模式,这个真的看个人习惯,在右下角设置图标可设置。

2、修改命令结果自己都忘了,怎么办?

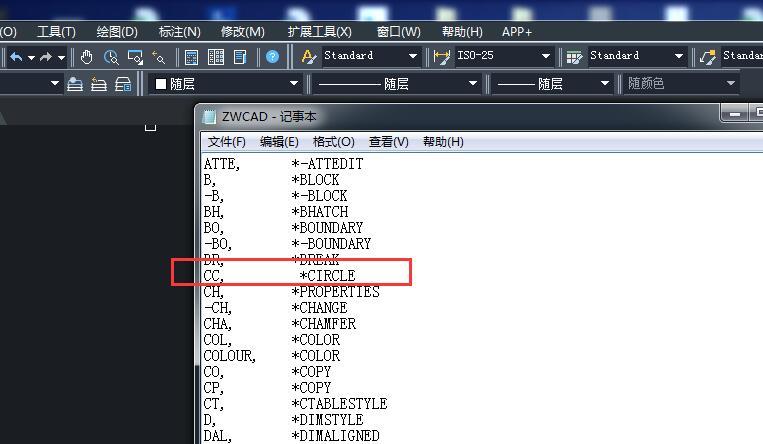

菜单栏,工具——自定义——编辑程序参数,可以看到快捷键的TXT。

这里也有两种说法,究竟要不要自定义命令,改了的确在短时间内让自己熟悉,但一旦换电脑操作,后果可想而知,而且很多命令都是英文单词,COPY,MIRROR等等,可以顺便学英文单词。

3、命令行经常有人说不见了,怎么回事?

CTRL+9,可以调用和隐藏

4、在填充的图上画线显示问题。

这里就是图像前置后置的设置了,输入DR命令,再选对象,可以看到命令下方有很多额外的选项,可以选择任意的对象进行前置后置。

在作图前,如果希望所画的图形全部显示,那最好让填充图案置于最后。

当然,选择对象鼠标右击,也可以选择相应的操作。

5、工具栏不见了

CAD中有很多很多很多工具栏,其实你都可以根据实际需要调用在界面上,但用不到的其实可以不用。

一般都是这几个

顶部的标准,图层,样式

左边的绘图,右边的特性

至于怎么调出来,在任意工具栏旁边的空白处,右击可以看到ZWCAD的选项,鼠标放上能看到很多其他工具。

如果大家还有其他疑难杂症的解答,欢迎留言补充学习。
