关于泵的最小流量，你需要知道这些

什么是泵的最小流量线

为了保证泵安全起动和正常运转，要求泵有最小排出流量，这就是离心泵的最小流量。泵的工作流量低于额定流量30％时，应设置泵在最低流量下正常运转的最小流量线（即在离心泵出口管道上加一条返回线），称为最小流量线。

说着啰嗦，看图明了：

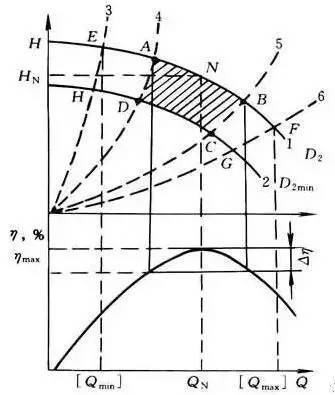

曲线3表示最小连续流量Qmin的相似抛物线；

曲线4表示最优区域的小流量Qmin的相似抛物线。

每种型号的离心泵都有最小流量，低于这个流量离心泵就会发生汽蚀（还有一个最大允许工作流量，这两个流量之间就是这个离心泵的允许工作区）。

1

当流量低于泵最小流量时，振速会增大，为了防止泵发生气蚀，打开最小回流线进行调节，使泵维持在稳定运行状态（作用跟压缩机的防踹振线有点像）

2

高压离心泵起泵时，为了防止泵憋压损坏，在起泵前打开最小回流线。

3

有些离心泵不能停泵，例如锅炉给水泵。锅炉通常由多台泵供水，根据需求量不一样（类如冬天上半夜多白天少，下半夜偷懒）需要采用其中几台泵供水，有了这个最小流量管线，需要关闭的泵可以在最小流量处循环（消耗功率最小）但是不需要停泵-灌泵-开泵反复操作。

泵的最小流量保护

对泵的最小流量保护一般有三种方式。分别是：设计连续循环系统 、设计控制循环系统 或 设计泵保护阀系统。

1

设计连续循环系统

优点：

投资较小；

当工艺上出现小流量工况时，限流孔板旁路先自动将其消除。

缺点：

不论工艺上需要多少流量，旁路线始终都有流量通过。选泵时应把旁路流量附加到操作流量上，否则易造成泵出力不够的情况；

操作费用较高；

当泵的扬程很高，液体又处于饱和温度下时，限流板孔后可能发生气化。

2

设计控制循环系统

优点：

选泵可不考虑旁路流量附加值；

选旁路只有在小流量工况时才自动打开，平时关闭以节省能量。

缺点：

增加一套自控回路造价太高。

3

设计自循环控制阀保护系统

优点：

自循环控制阀自动识别流量变化，自动开启主路和旁路回路，完全自动控制；

无需其他外接设备或元件控制；

节省成本。
