PDF文件快速转入UG方法分享

在产品零件编程中，很多客户只提供2D图，所以画一些产品3D图是在所难免的，很多客户提供PDF文件，大部分人如果觉得是画草图再画3D,这样做简单的图形影响倒不大，如果图形复杂就比较浪费时间了，下面为大家介绍UG怎么导入PDF文件。

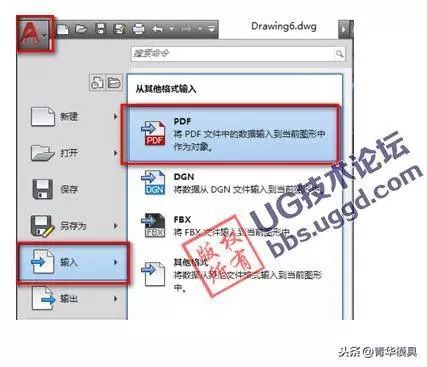

1 UG 不能直接导入PDF文档，在CAD2017与CAD2018版本己增加导入PDF功能，可以CAD打开再导入UG,如下图：

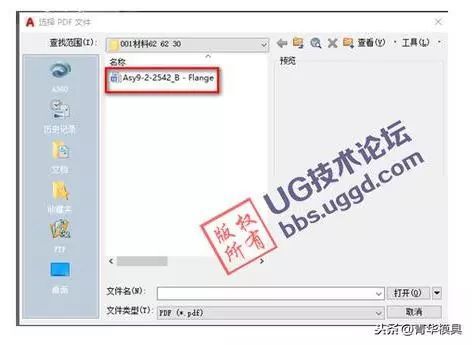

2 选择要打开的PDF文档，如下图：

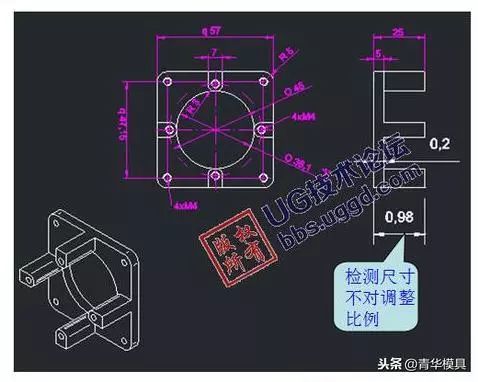

3 打开如下图，但注意检测尺寸比例是否正确，调整比例即可：

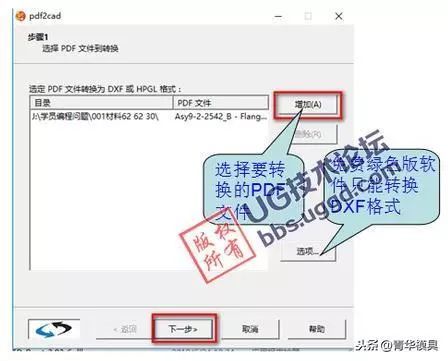

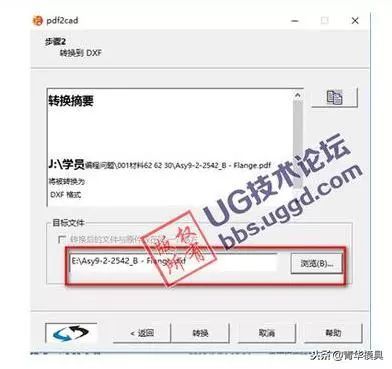

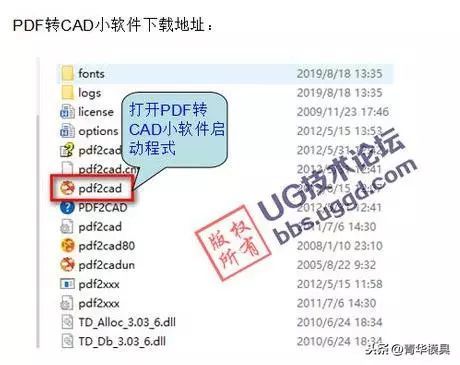

5 详细步骤按下图进行：

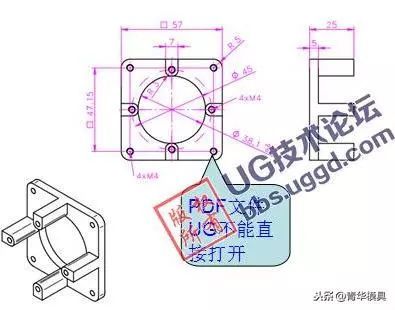

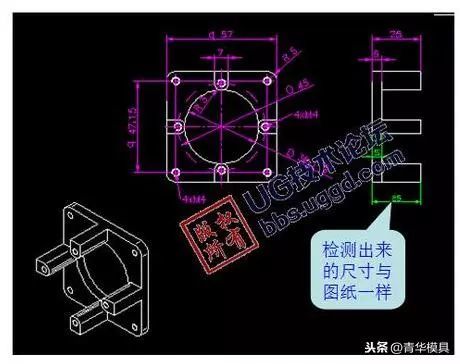

6 用CAD打开，并检测图纸是否正确，如下图：
