【每日建模】SolidWorks经典建模之手柄的绘制，sw草图巩固

使用过SolidWorks的设计师应该都知道，不管是什么高级的造型还是多么简单零件，都需要草图，通过SolidWorks草图，然后才可以进行特征、或者曲面、或者钣金等操作，所以溪风博客的学员，一定要打好基础，SolidWorks草图绘制一定要熟练，有章有法，不可乱画。今天的SolidWorks练习题都是常规的命令进行建模，手柄的多段圆弧草图需要大家认真绘制，锻炼自己的草图基础能力。

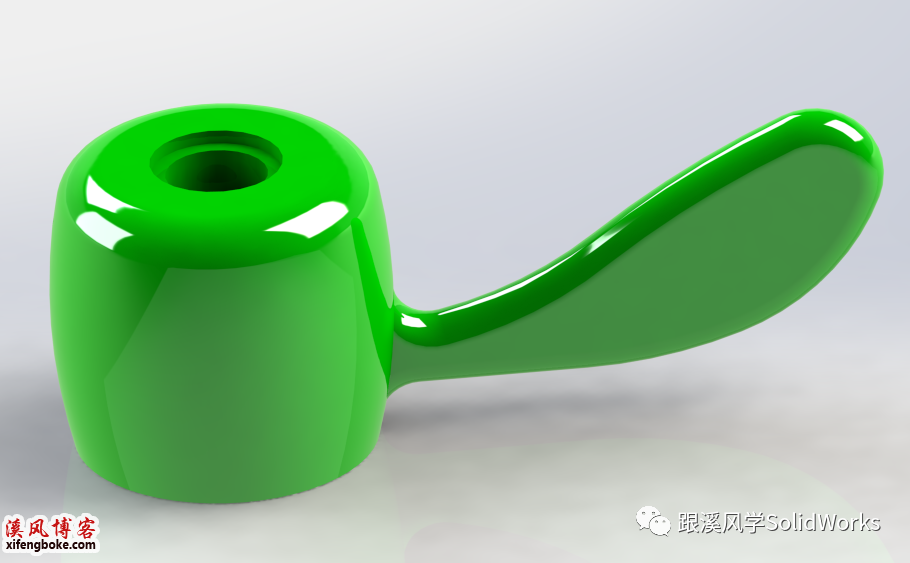

SolidWorks经典建模手柄效果图

SolidWorks经典建模手柄建模步骤

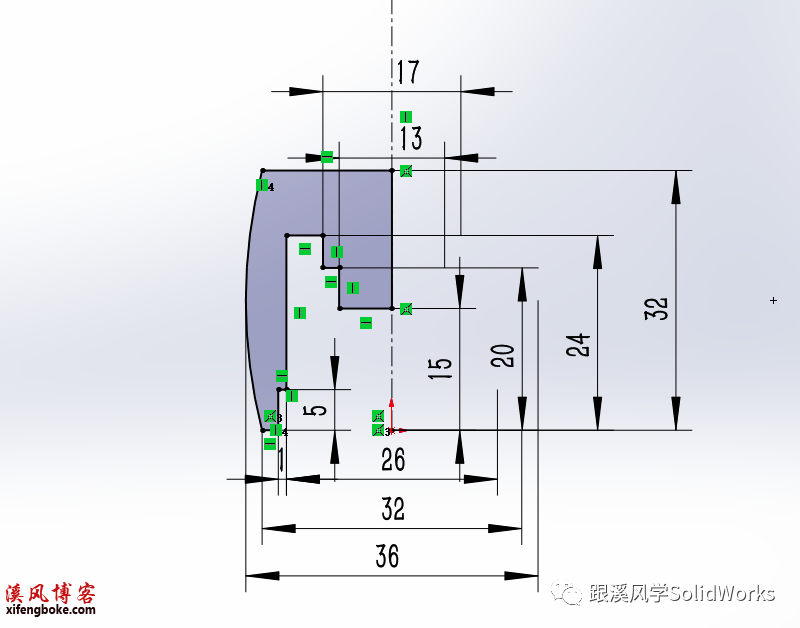

1、打开SolidWorks软件，在前视基准面进行草图绘制

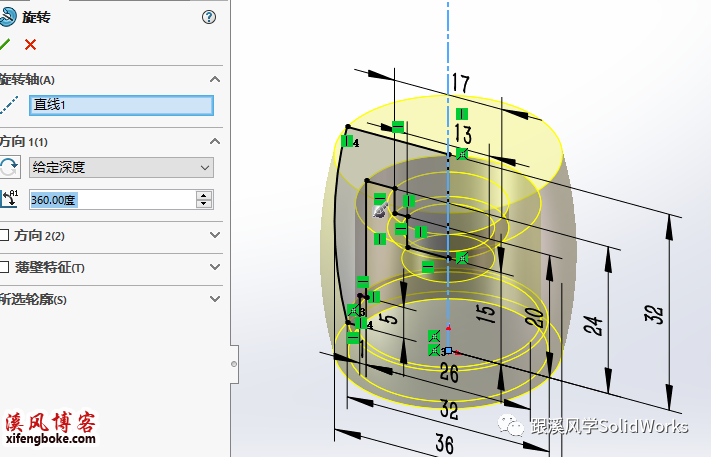

2、特征-旋转

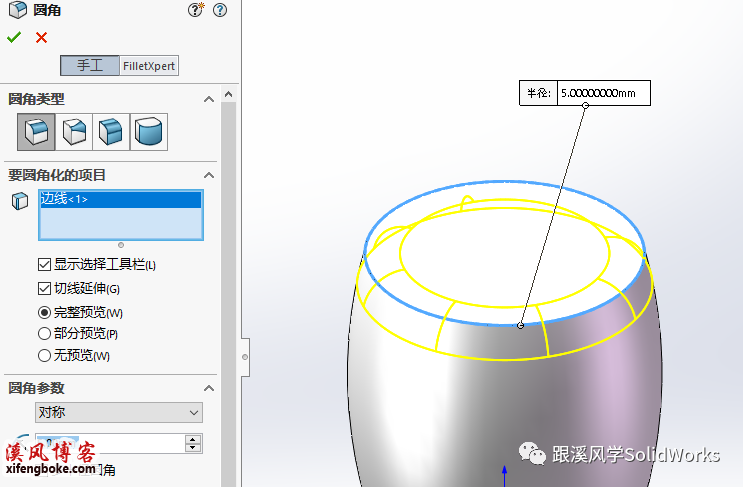

3、特征-圆角-5

4、前视基准面-草图绘制-注意所有的圆弧都是相切的几何关系（绿色图标）

5、特征-筋-注意方向向里

6、特征-圆角-3

7、前视基准面-草图绘制

8、特征-筋-0.5

9、特征-圆周阵列

10、前视基准面-草图绘制

11、特征-旋转切除

12、在下面的蓝色面上进行草图绘制

草图如下：

13、特征-拉伸-成型到一面

13、特征-圆周阵列

14、完成。

以上就是关于SolidWorks手柄零件的做题步骤，仅供参考，希望大家可以多做练习，自我完成。
