如下所示,

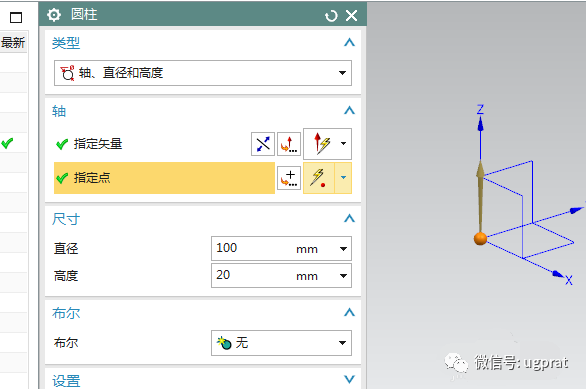

执行【】菜单——插入——设计特征——圆柱体【】,
指定矢量Z轴,指定点:坐标原点,设置尺寸:直径100,高度20,点击应用。
如下所示,

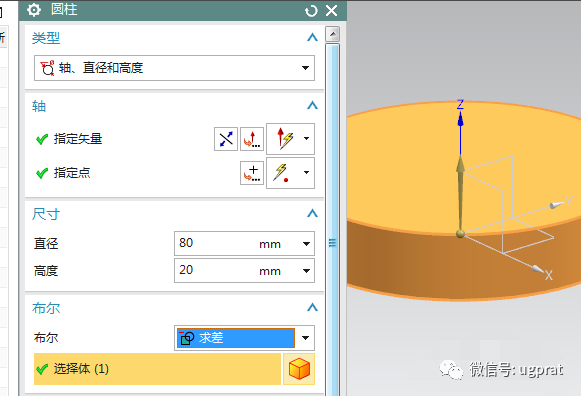

指定矢量Z轴,指定点:坐标原点,修改直径为80,布尔求差,点击确定。
如下所示,

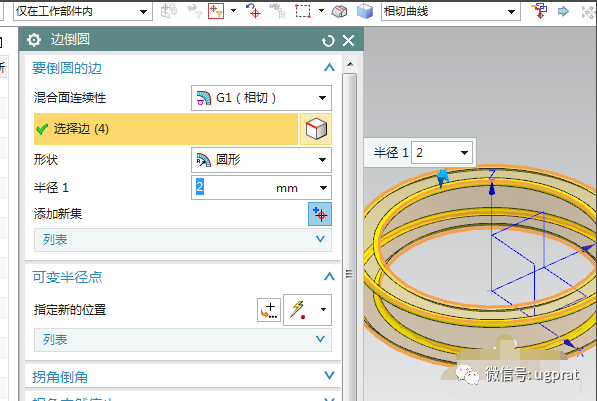

点击工具栏中的边倒圆命令,ctrl+a,选中实体边线,设置半径为R2,点击确定。
如下所示,
执行【草图——XZ平面——确定】,进入草图,
激活椭圆命令,以原点为圆心画一个椭圆,大半径8,小半径4,角度45,
点击确定,点击完成,退出草图。
如下所示,
执行【菜单——插入——派生曲线——投影曲线】,将椭圆投影到实体的外边侧面上,点击确定。
如下所示,
执行【菜单——插入——扫掠——管道】,路径选择投影曲线,设置外径2,布尔求差,点击确定。
如下所示,
点击工具栏中的镜像特征,选中管道特征,点击YZ平面为镜像平面,点击确定。
如下所示,
点击工具栏中的阵列命令,选中管道和镜像特征,选择圆形布局,
指定矢量Z轴,设置数量18,节距角20,点击确定。
如下所示,

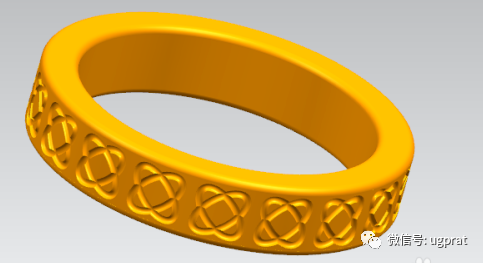

隐藏所有的曲线和基本坐标系,显示设置为着色,
至此,
这个花纹圆环就建模完成,本次练习结束。
