【每日建模】SolidWorks经典建模之螺旋台阶立方体练习，使用到线性阵列中变化的实例

SolidWorks线性阵列里面有一个变化的实例选项，之前也给大家分享过相关的练习，比如数字的变化案例尺子刻度的绘制，钟表的刻度，肥皂支架等都是利用我们变化的实例，巧妙的绘制出来，今天给大家分享的SolidWorks练习题是艺术立方体中间的螺旋台阶就是利用这个选项实现的效果，下面不妨自己动手画一下，看看是如何阵列出来的。

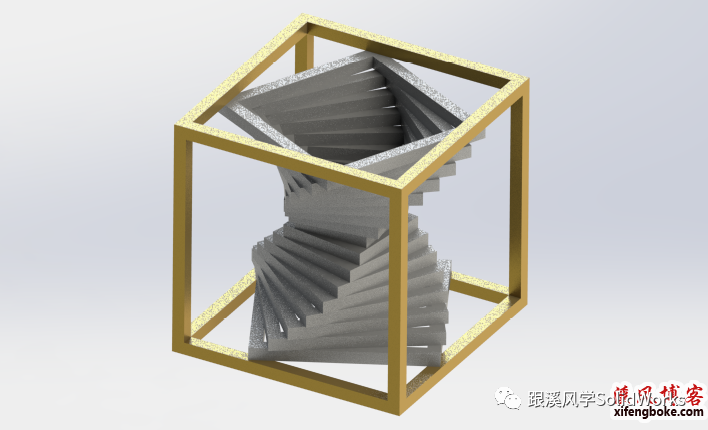

SolidWorks经典建模之螺旋台阶立方体效果图

SolidWorks经典建模之螺旋台阶立方体建模步骤

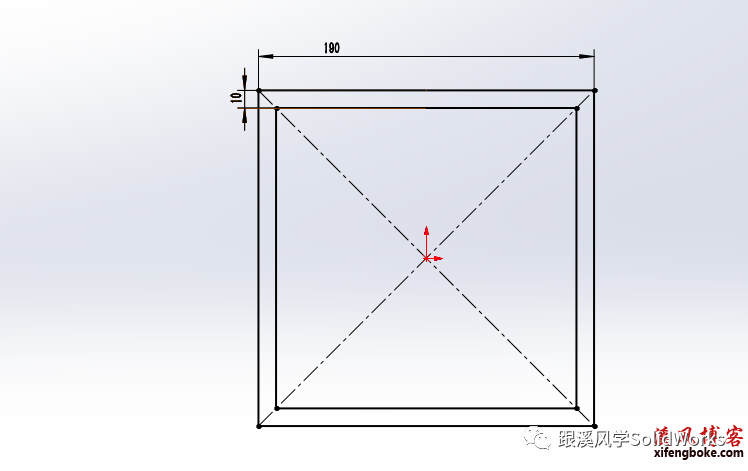

1、打开SolidWorks软件，新建零件，然后在前视基准面绘制草图，如下图所示：

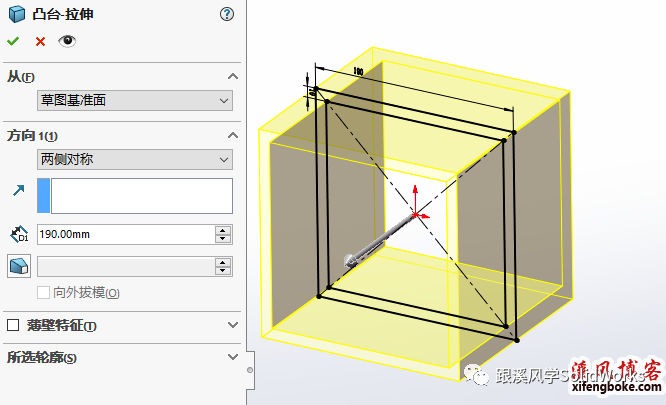

2、特征-拉伸，参数如下：

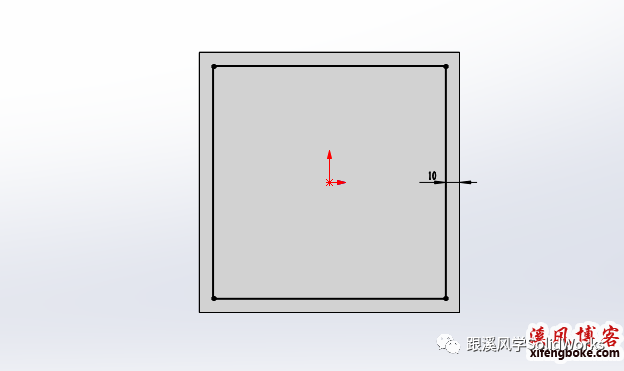

3、上视基准面，绘制草图，等距实体

4、特征-拉伸切除，参数如下：

5、右视基准面-草图绘制，等距实体

6、特征-拉伸切除，参数如下：

完成后效果

7、在上视基准面-草图绘制，如下图所示

添加几何关系、标注尺寸

标注角度，完成

8、特征-拉伸，参数如下：

9、特征-线性阵列，参数如下：勾选变化的实例，点击90,增量8度，点击40，增量10

10、特征-线性阵列，参数如下：勾选变化的实例，点击90,增量-8度，点击40，增量10

11、完成。效果如下：

以上就是关于SolidWorks台阶立方体零件的做题步骤，仅供参考，希望大家可以多做练习，自我完成。
