用SolidWorks画一条曲面裤子，此图曲线较多，比较复杂

画一条曲面裤子

建模过程

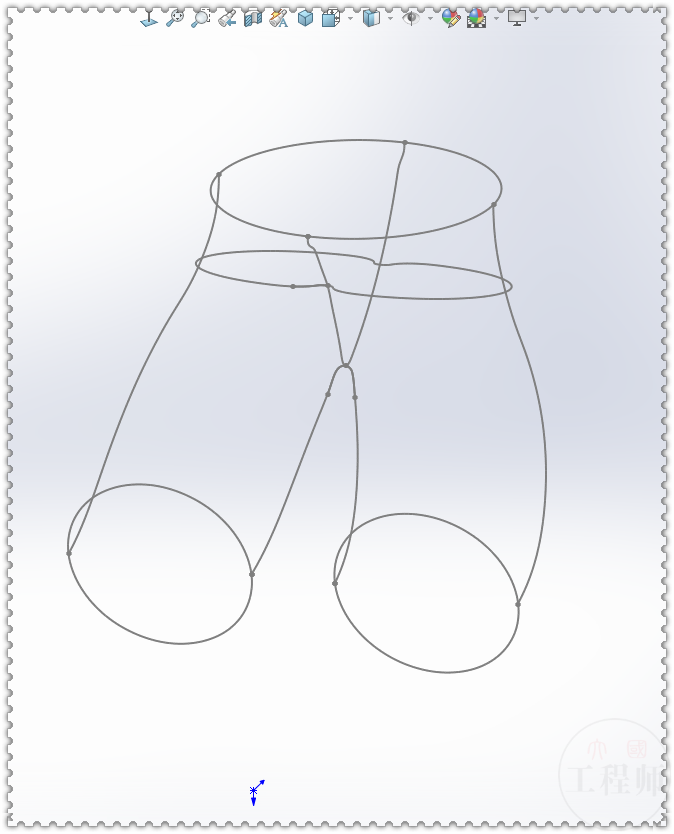

1.首先导入现成的曲线文件。（IGS格式的曲线文件在今日文件夹内）

2.新建【基准面】参考曲线和端点。

3.在新基准面上画一个圆。

4.【曲面放样】轮廓：两个圆 ；引导线：两根紫色曲线。

5.右侧再放样一个或镜像实体也行。

6.【边界曲面】方向一：两根蓝色曲线；

6-1.方向二：3根紫色曲线。

7.在【上视基准面】画一个中心矩形。

8.【曲面剪裁】移除选择：4个紫色面 。

9.新建3D草图，画两根样条曲线，上下添加相切几何关系。（先隐藏箭头所指的导入曲线）

10.【边界曲线】方向1 ：两个蓝面的边线。

10-1.方向二：三根紫色曲线。

11.右侧相同，也是先画样条曲线，再用【边界曲面】或【曲面放样】。（不要用镜像实体，容易出错）

12.画3D草图，【转换实体引用】边线和曲线 。

12-1.剪裁曲线，只留4根蓝色曲线。

12-2.给4根欠定义的曲线添加：固定 ；删除转换的边线 。（3号曲线是导入的曲线）

13.【边界曲面】方向1：依次选择1-5号曲线 。（如果出现交叉，右键——反转接头）

13-1.方向2：边线——曲线——边线 。（选择边线时要用右键——SelectionManager——选择组：依次选择多个段边线）

13-2.与两根边线相切。（按方向1剪裁打勾）

14.【曲面缝合】。

15.【加厚】。

16.添加外观。

17.完成。

18.简单渲染一下：
