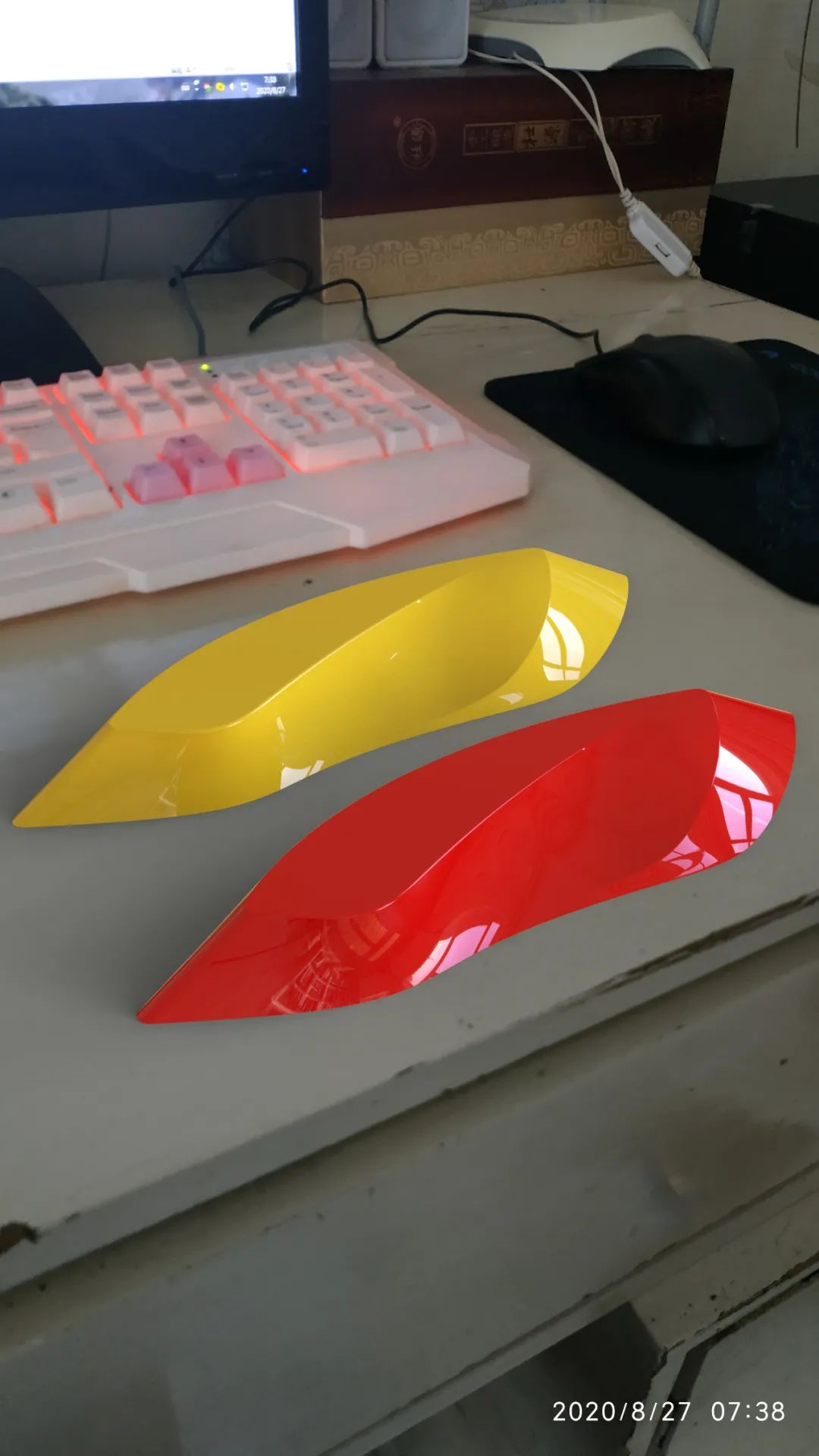

用SolidWorks画一个曲面造型，此图看着简单，画起来还挺麻烦

画起来还挺麻烦

建模过程

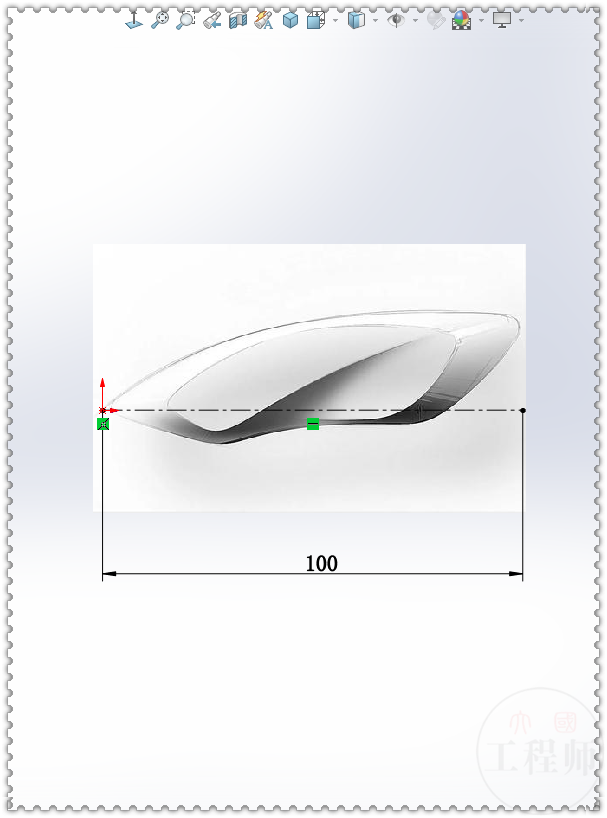

1.在【上视基准面】草图，【工具】-【草图工具】-【草图图片】导入这张参考图片，画一个100长的直线，把图片拖拽到相似大小。

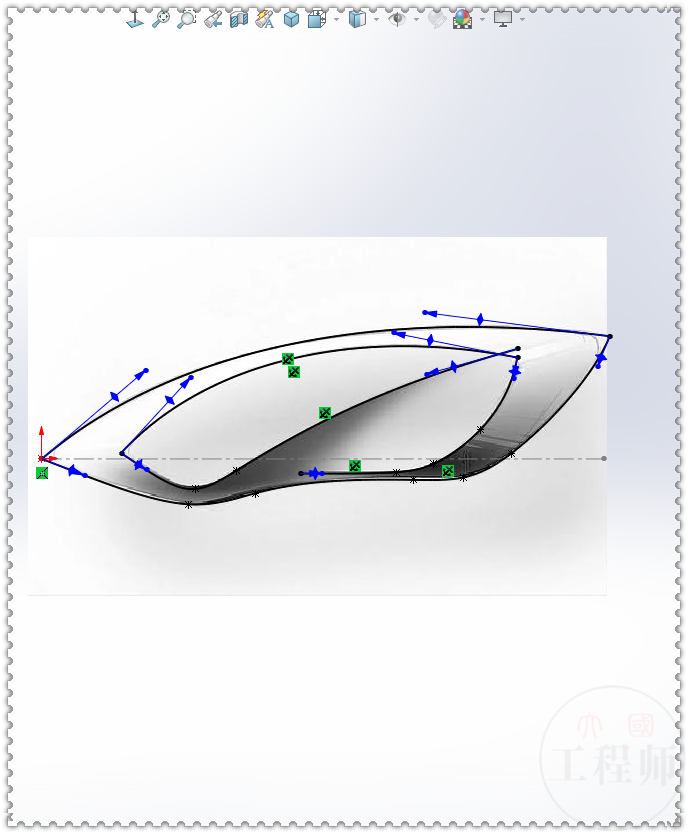

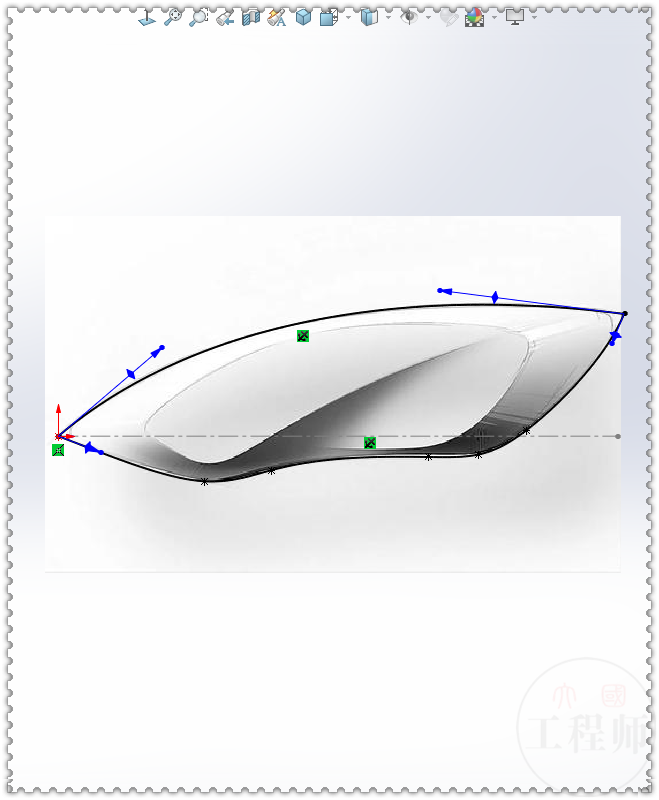

2.在【上视基准面】再画一个草图，先画两根样条曲线。

2-1.再画3根样条曲线。（这3根也可以画在后面的【基准面1】上）

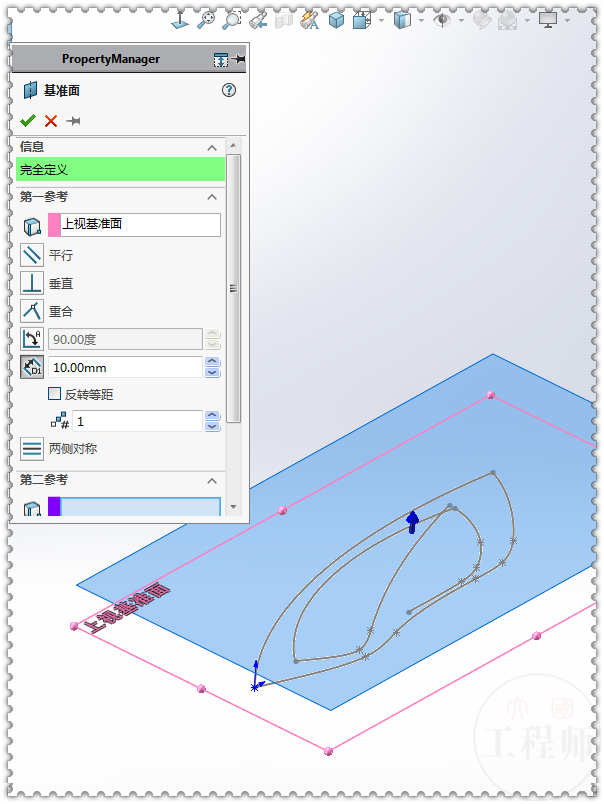

3.新建【基准面】距离【上视基准面】10 。

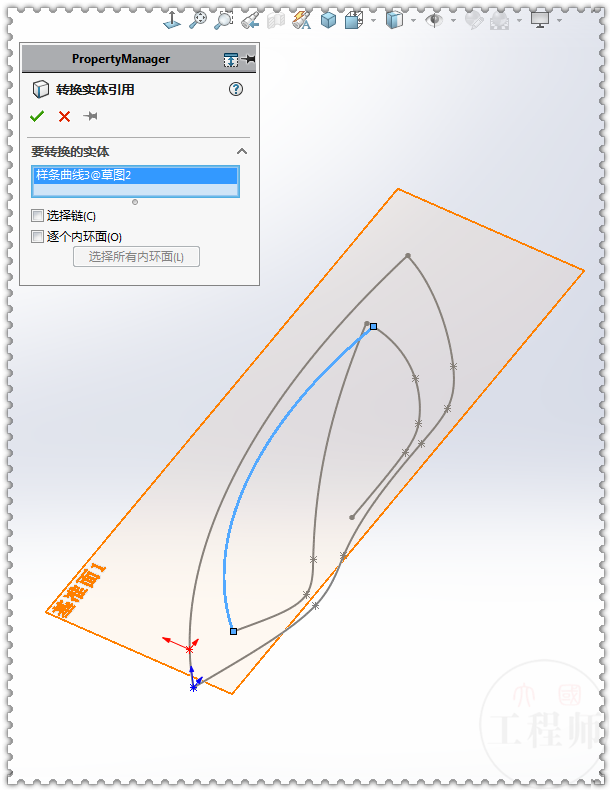

4.在新建的【基准面1】上草绘，【转换实体引用】蓝色曲线。

5.【边界曲面】方向1：两根蓝色曲面。

6.还是在【基准面1】上草绘，【转换实体引用】蓝色曲线。

7.在【上视基准面】画两根斜线。

7-1.【曲面拉伸】。

8.在第一个拉伸面上画圆弧，半径：30 。（隐藏拉伸曲面）

9.在第二个拉伸面上画圆弧，半径：30 。（隐藏拉伸曲面）

10.【边界曲面】方向1：边线——30圆弧——20圆弧 。

10-1.反向2：两根紫色曲线。（按方向1剪裁）

11.在【基准面1】上画一小段斜线。

12.【填充曲面】边线——草图——草图 。（修复边界打勾）

13.在【上视基准面】草绘，【转换实体引用】蓝色曲线。

14.【曲面拉伸】。

15.画3D草图，【交叉曲线】选两个蓝面 。（转为构造线）

15-1.【曲面上的样条曲线】在拉伸面上画一根曲线。

15-2.左侧与交叉曲线相切，右侧添加重合 。

16.【边界曲面】方向一：两根边线 ，方向二：两根曲线 。

16-1.可以看出中间的曲面不是太好，可以在中间拉伸一个面，在面上画一个圆弧添加到方向1里 。

16-2.也可以画个圆弧作为方向1，类似与上方也留个缺口。

17.在【上视基准面】画斜线。

18.【曲面拉伸】。

19.在拉伸面上画圆弧。

20.【分割线】在【上视基准面】画两根直线，分割曲面。

21.【曲面填充】选择一圈的边线（左侧边线相切），约束曲线：粉色圆弧。

21-1.下方有缺口的相同。

22.【平面区域】。

23.【曲面缝合】创建实体。

24.【圆角】半径：2 。（顶部边线的圆角，半径0.5）

25.【斑马线】。

26.完成。
