概述
规则引擎支持用户配置转发规则，将符合条件的设备上报数据转发到云组件 MySQL ，您可以在 MySQL 控制台 或者使用云 API 创建 MySQL 实例和表后，即可将设备消息中的指定字段写入到对应的 MySQL 表中。

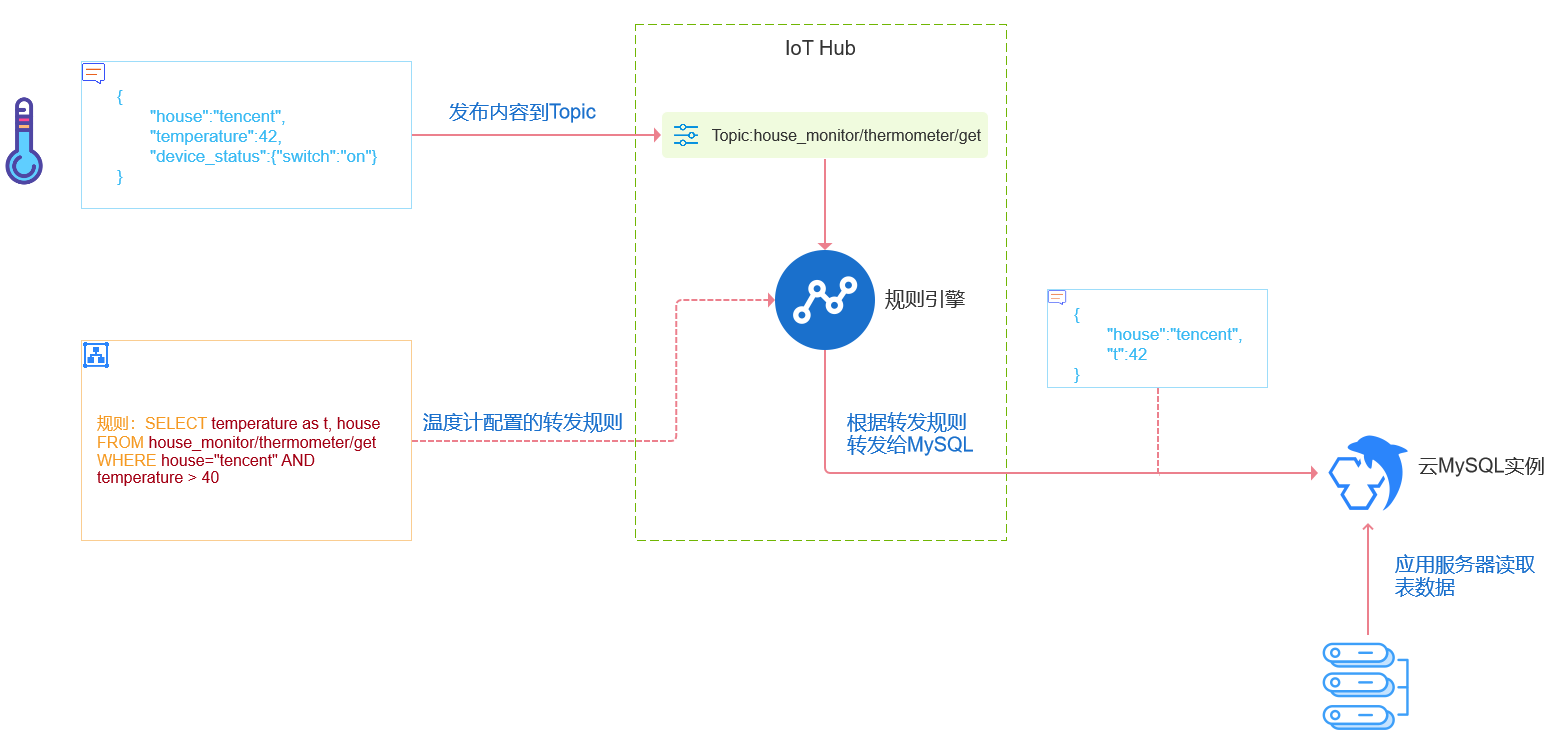

下图展示了规则引擎将数据转发给 MySQL 的整个过程：
前提条件
已有可使用的实例，可参见 实例管理。
已配置物模型，具体操作可参见 配置物模型。
已创建 MySQL 实例，具体操作可参见 管理实例。
配置步骤
1. 登录 物联网开发平台控制台，单击目标实例进入产品列表。

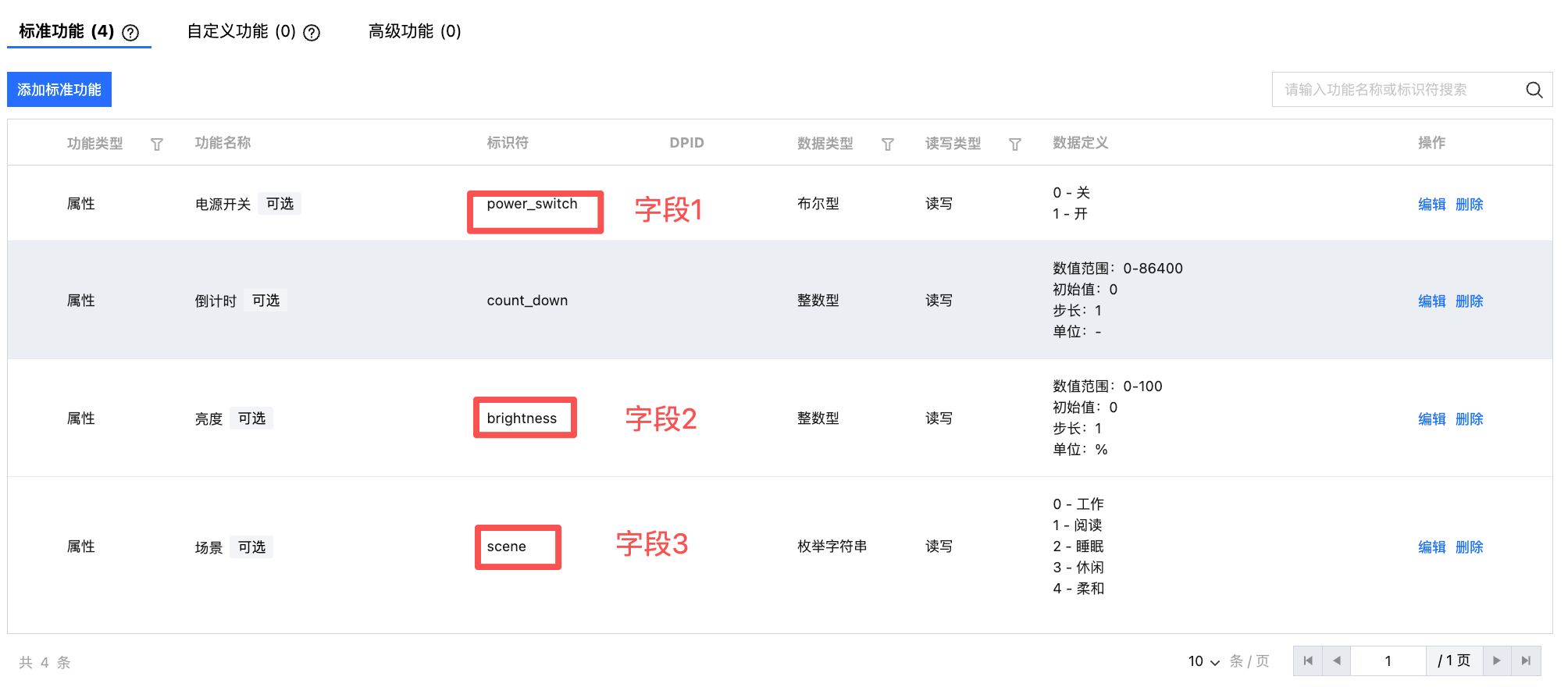

2. 单击产品名称进入产品详情页，选择功能定义，找到对应要转发的物模型数据字段。（本文以电源开关、亮度和场景为例）

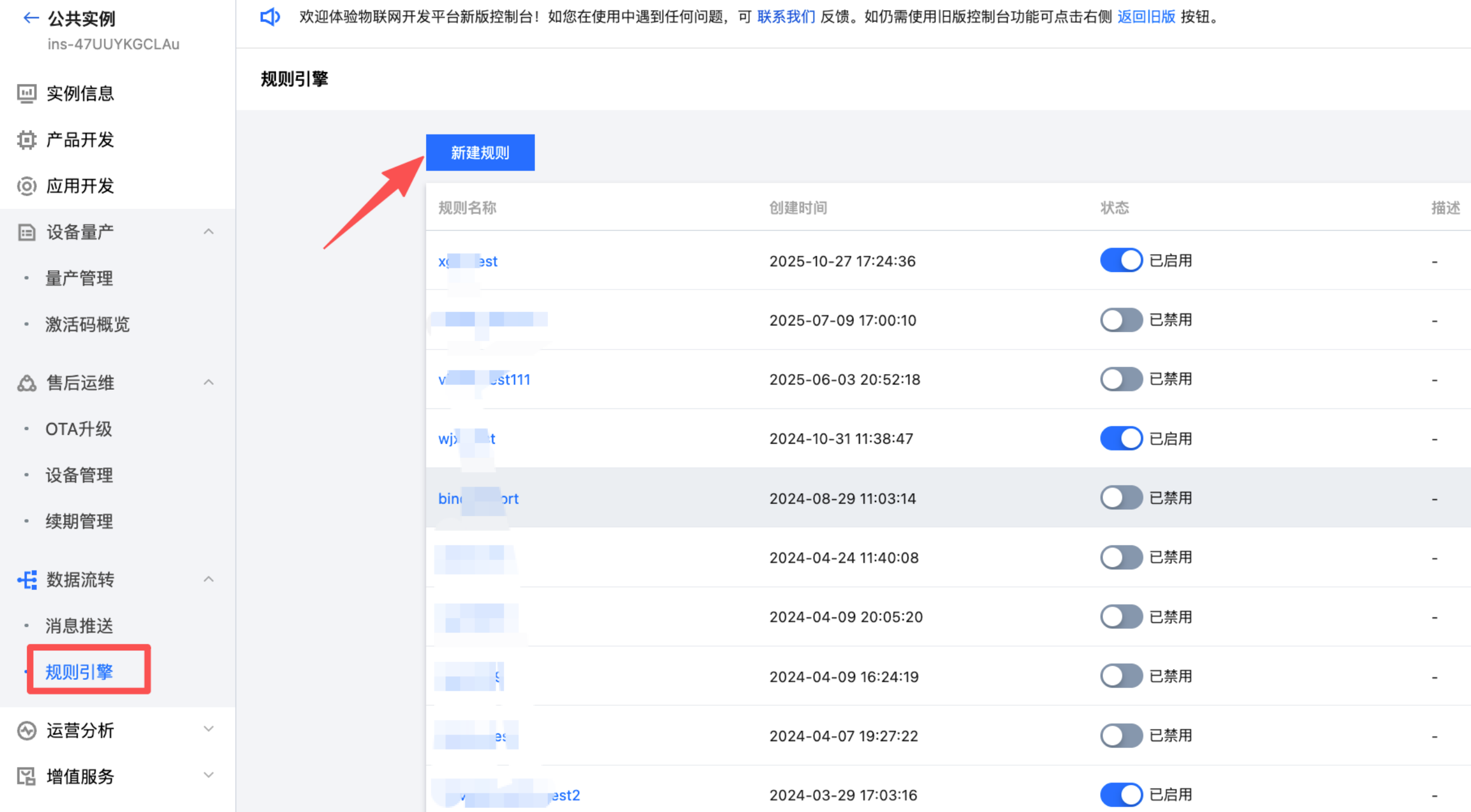

3. 选择左侧菜单栏规则引擎，单击新建规则完成创建。
4. 单击名称进入规则详情页面，单击筛选数据右侧的编辑来配置规则。

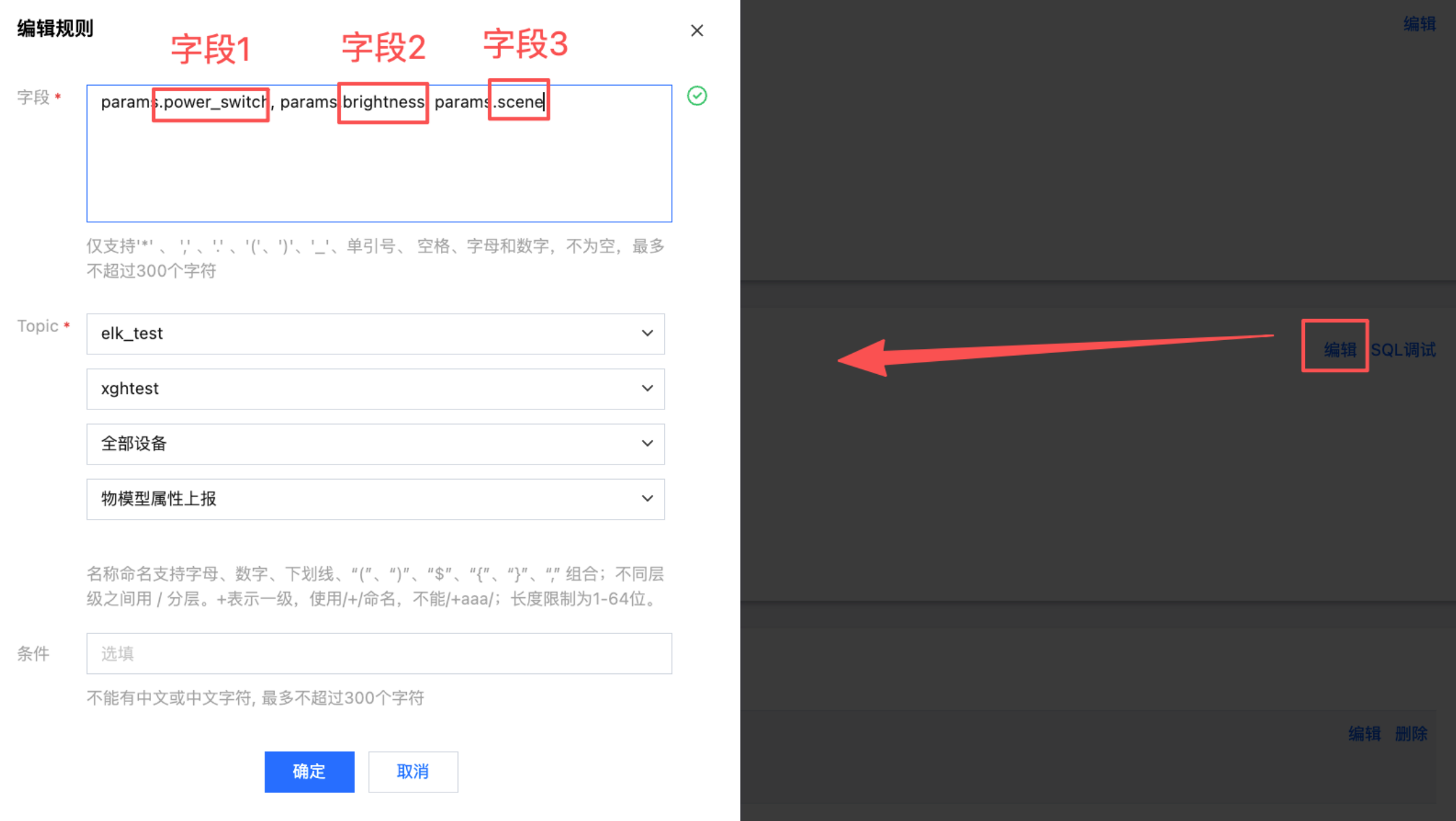

字段填入第2步的物模型数据字段，这里选择物模型属性上报，在对应字段应该加 params. 字段才行。如下图：

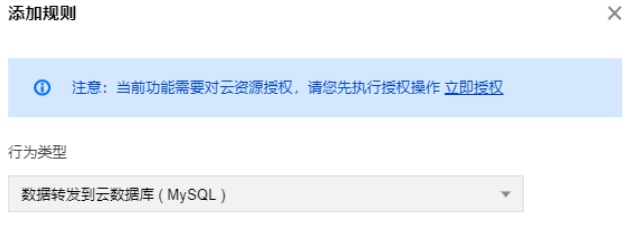

5. 在规则详情页面，单击添加行为操作。第一次使用时会提示用户授权访问 MySQL，您需单击立即授权后才能同步 MySQL 数据信息。

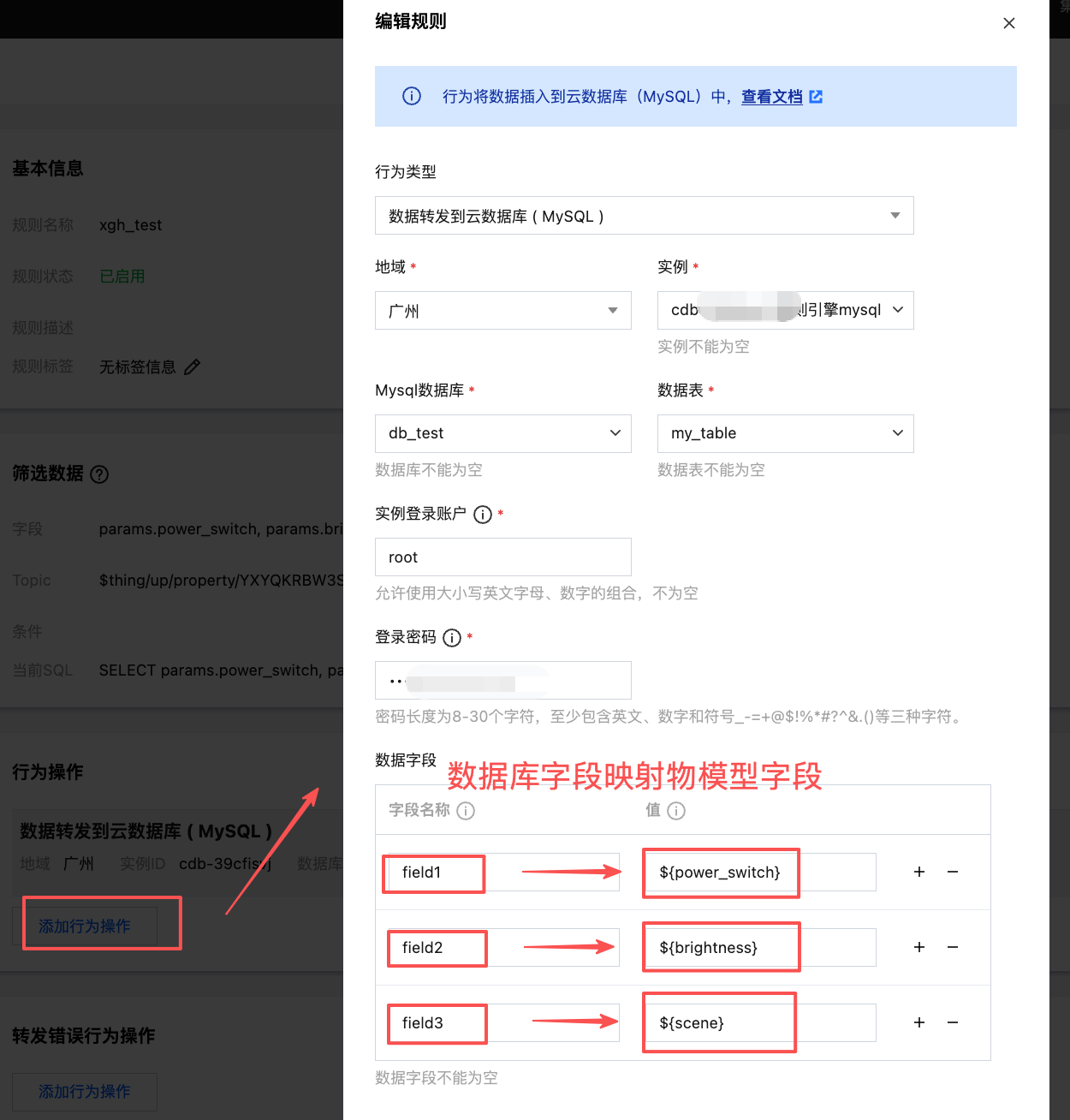

5.1 选择“数据转发到云数据库（MySQL）”，授权成功后，需要配置 MySQL 实例信息和写入的字段信息，如下图所示。
5.1.1 选择地域和实例。
5.1.2 输入实例所属的账户用户名和登录密码。
5.1.3 选择需要写入的数据库名。如果创建的 MySQL 实例下还没有建立数据库，请前往 MySQL 控制台创建一个新的数据库。具体操作请参见 建立数据库和表。
创建表数据库SQL示例：CREATE TABLE my_table (id INT AUTO_INCREMENT PRIMARY KEY,field1 VARCHAR(1024),field2 VARCHAR(1024),field3 VARCHAR(1024),json_field JSON,int_field1 INT,int_field2 INT,int_field3 INT);
5.1.4 选择要写入的表。如果创建的数据库下还没有建立表，前往 MySQL 控制台创建一个新的表。
5.1.5 配置要写入的字段。这里有两列："字段名称"和"值"。"字段名称"对应的是数据库表中的字段，表示要写入的字段。"值"表示要写入对应字段的值。值的来源可以是消息体（注意消息体必须是 JSON 格式才支持提取值），或者是在这里填入常量。
注意：
如果来源是消息体，那么使用“${}”来引用消息体内的字段。如果要指定常量，直接填相应的值就行了，例如5或者 hello 这样的数字或者字符串字面值。
需先在云组件 MySQL 中创建完成数据库、表以及字段名称之后才可成功将数据写入数据库。
说明：
物模型字段的数据类型要和 MySQL 表定义的类型一致，否则会无法写入至 MySQL 表里。暂不支持数组写入。
5.2 配置完成后单击保存即可。

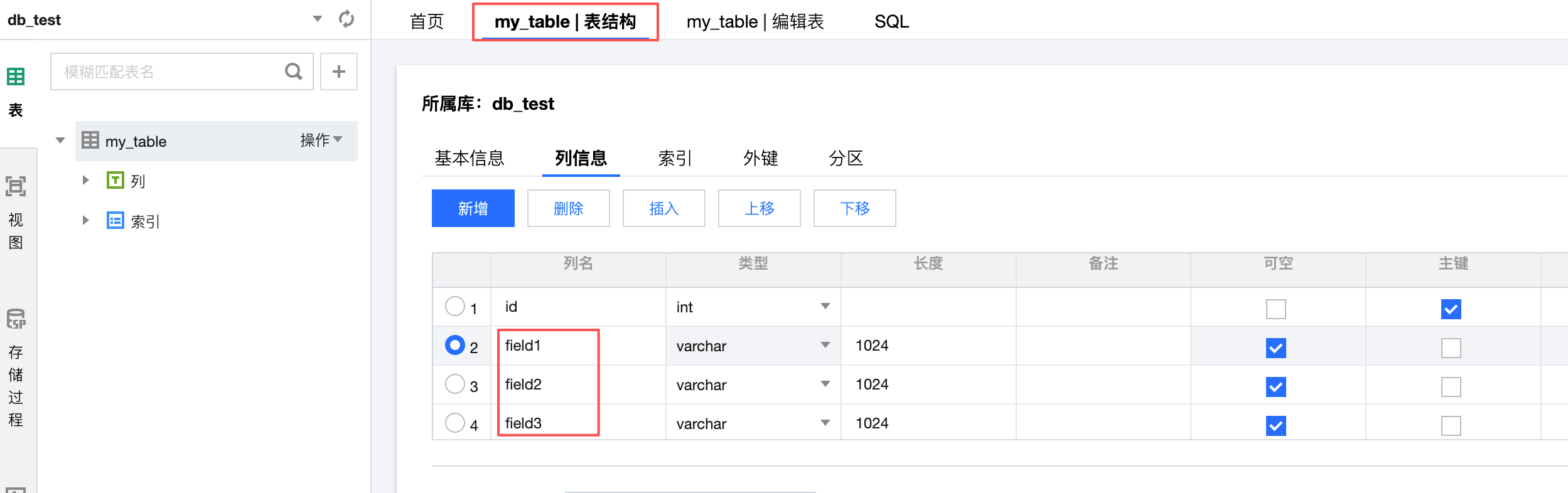

5.3 行为操作创建好后，还需同步登录 MySQL 产品进入数据库控制台创建表，MySQL 字段映射示例如上文步骤5.1处所示。

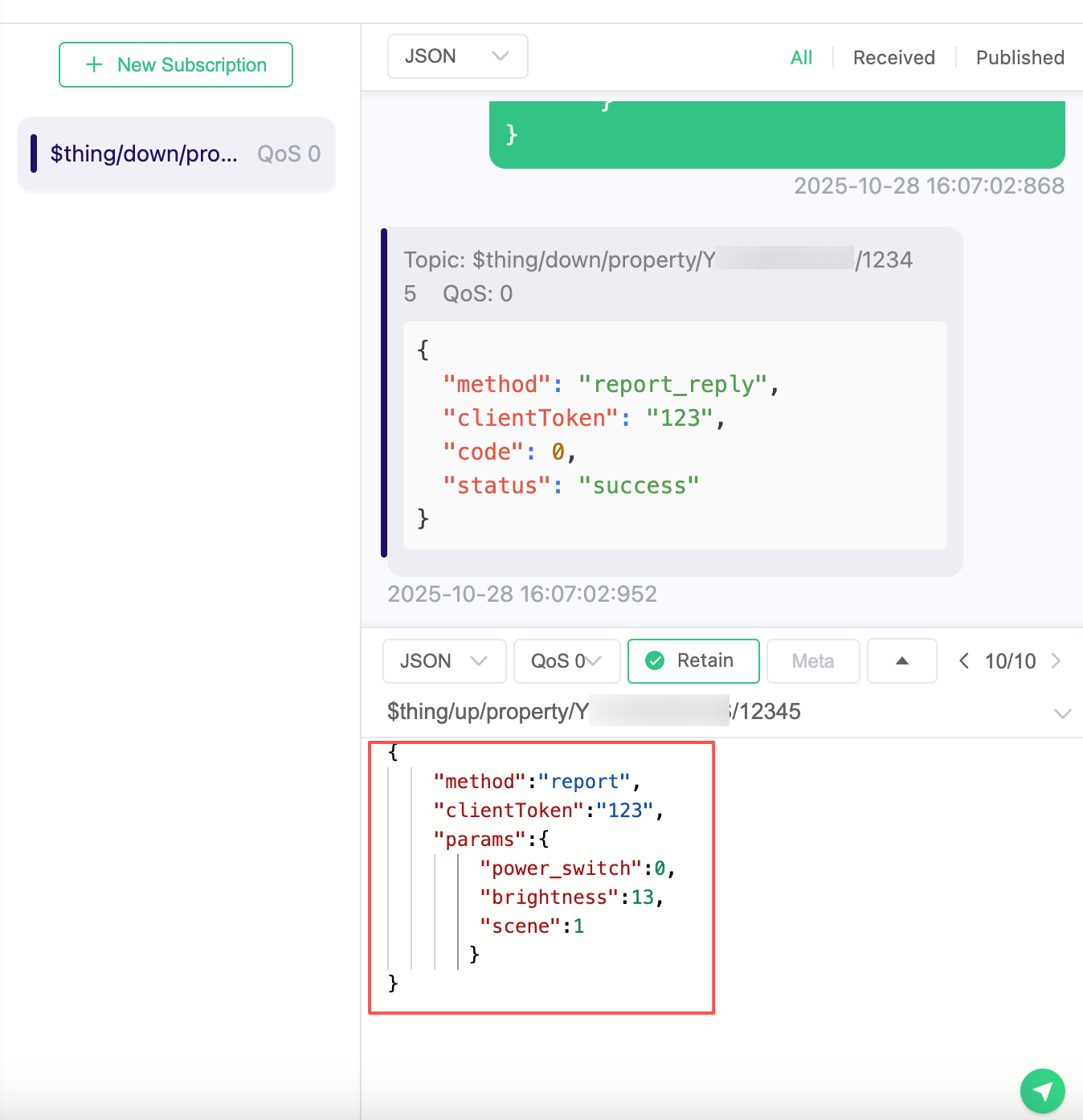

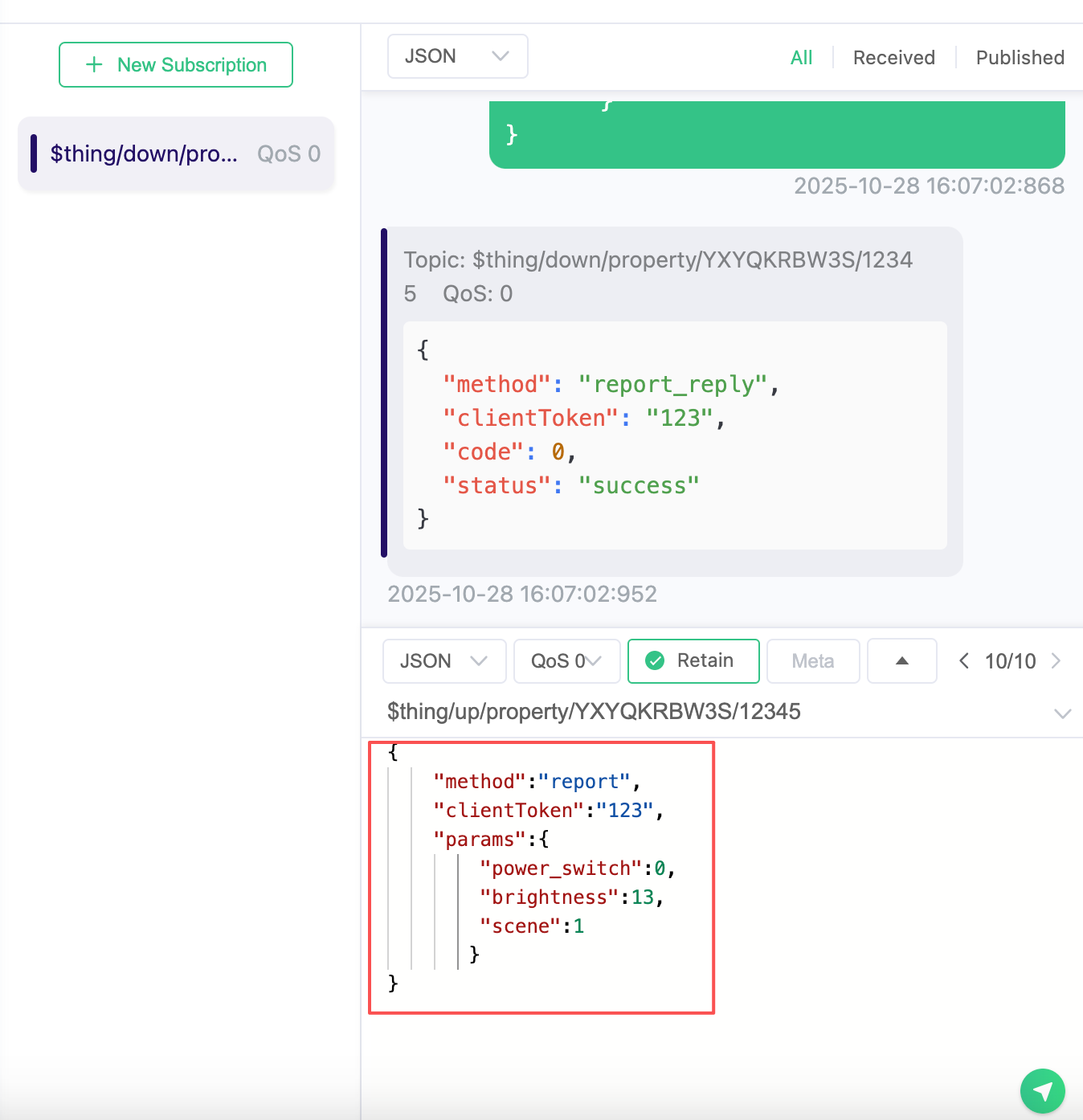

6. 设备侧需要先上报物模型消息到平台，消息格式示例如下：
{"method":"report","clientToken":"123","params":{"power_switch":1,"brightness":11,"scene":3}}
若订阅的设备消息 code 返回为0，则表示物模型属性上报成功。失败可具体参考 code 错误码。
code | 说明 |
400 | 报文格式非 JSON 格式。 |
403 | 错误的 method 标识符或属性、事件、行为标识符与物模型定义的标识符不一致。 |
405 | 时间戳错误，当前时间和上报时间相差24小时，注意时间戳是毫秒。 |
406 | 物模型参数输入值数据类型错误或数据超出定义范围。 |
503 | 系统内部错误。 |

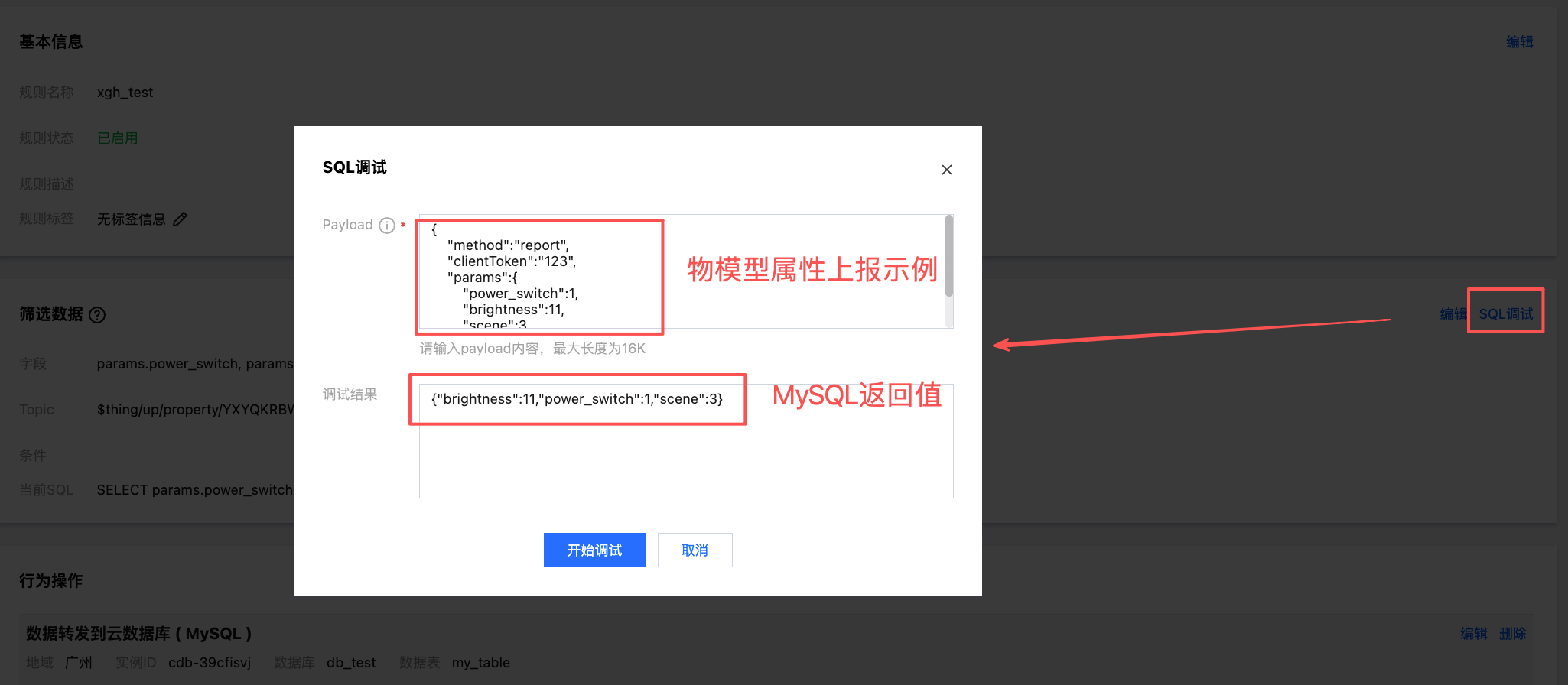

7. 确认好设备侧属性上报无误后，可在对应规则的 SQL 调试中输入 Payload 内容。参考调试结果，若结果为空则需回到第4步检查 params. 字段。结果正常如下图所示：

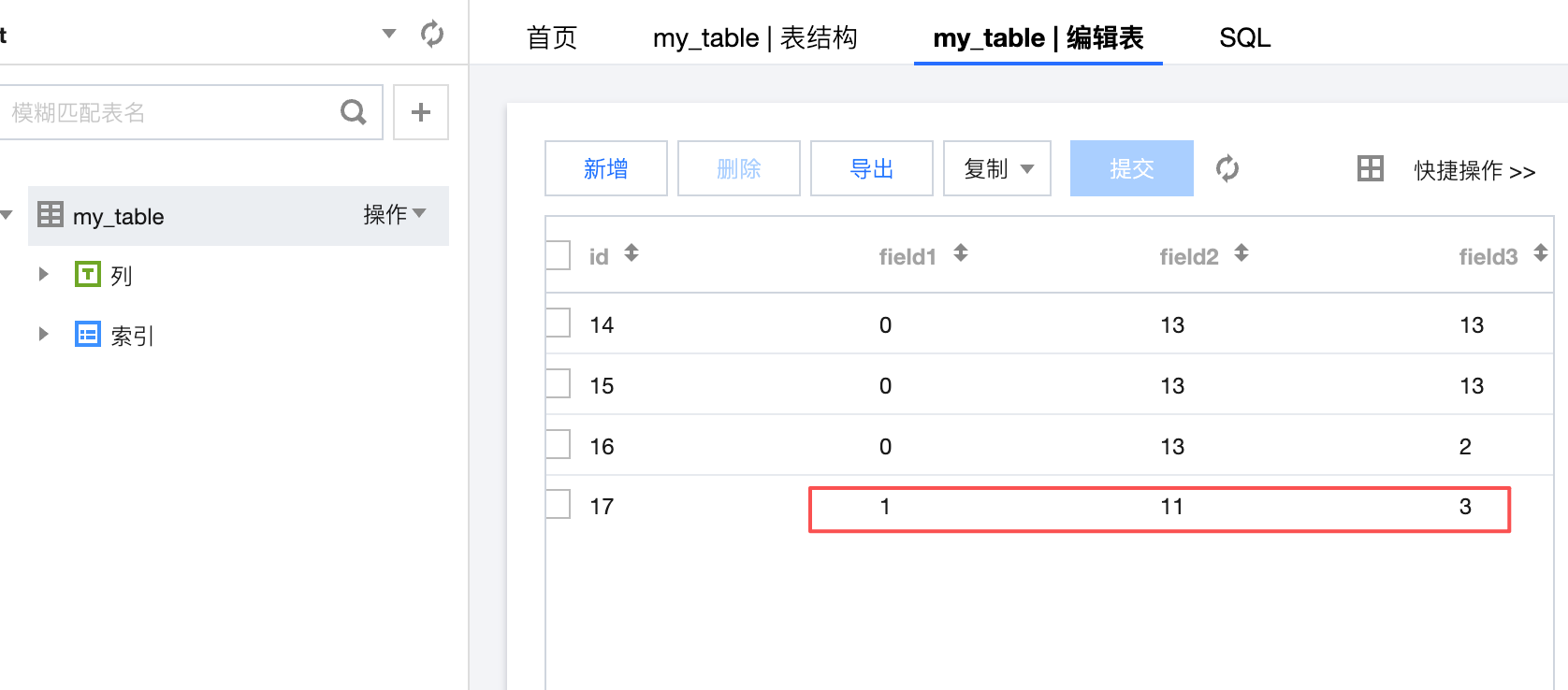

8. 转发成功后，MySQL 中显示的信息如下图所示：
重发机制
重发机制用于在消息转发过程中发生失败的情况下，进行再次重发以达到接收消息的目的，具体说明如下：
若消息转发失败，系统则会进行转发重试，重试按照1s、3s、10s的时间间隔依次进行，若三次重试均失败，则将消息丢弃掉。
若用户配置了“转发错误行为操作”，在三次重试失败后，将按“转发错误行为操作”的配置，再进行一次消息转发，如果仍失败，则将消息丢弃掉。
