物联网开发平台规则引擎

本文将介绍规则引擎的作用、数据处理链路、核心能力和典型场景，帮助您判断是否需要使用规则引擎，并选择合适的数据转发目标。
功能介绍
规则引擎用于处理进入物联网开发平台 Topic 的消息。您可以通过规则 SQL 选择消息来源、提取所需字段并设置筛选条件，再将符合条件的数据转发至其他 Topic、腾讯云服务或用户业务系统。
规则引擎主要解决以下问题：
哪些设备消息需要进入业务系统。
哪些数据满足转发条件。
数据需要转发到哪个目标。
转发失败后如何进行补偿和排查。
规则引擎位于设备消息通信与业务系统之间，用于完成数据筛选、路由和转发，不负责设备连接、身份认证及 MQTT 消息上报。

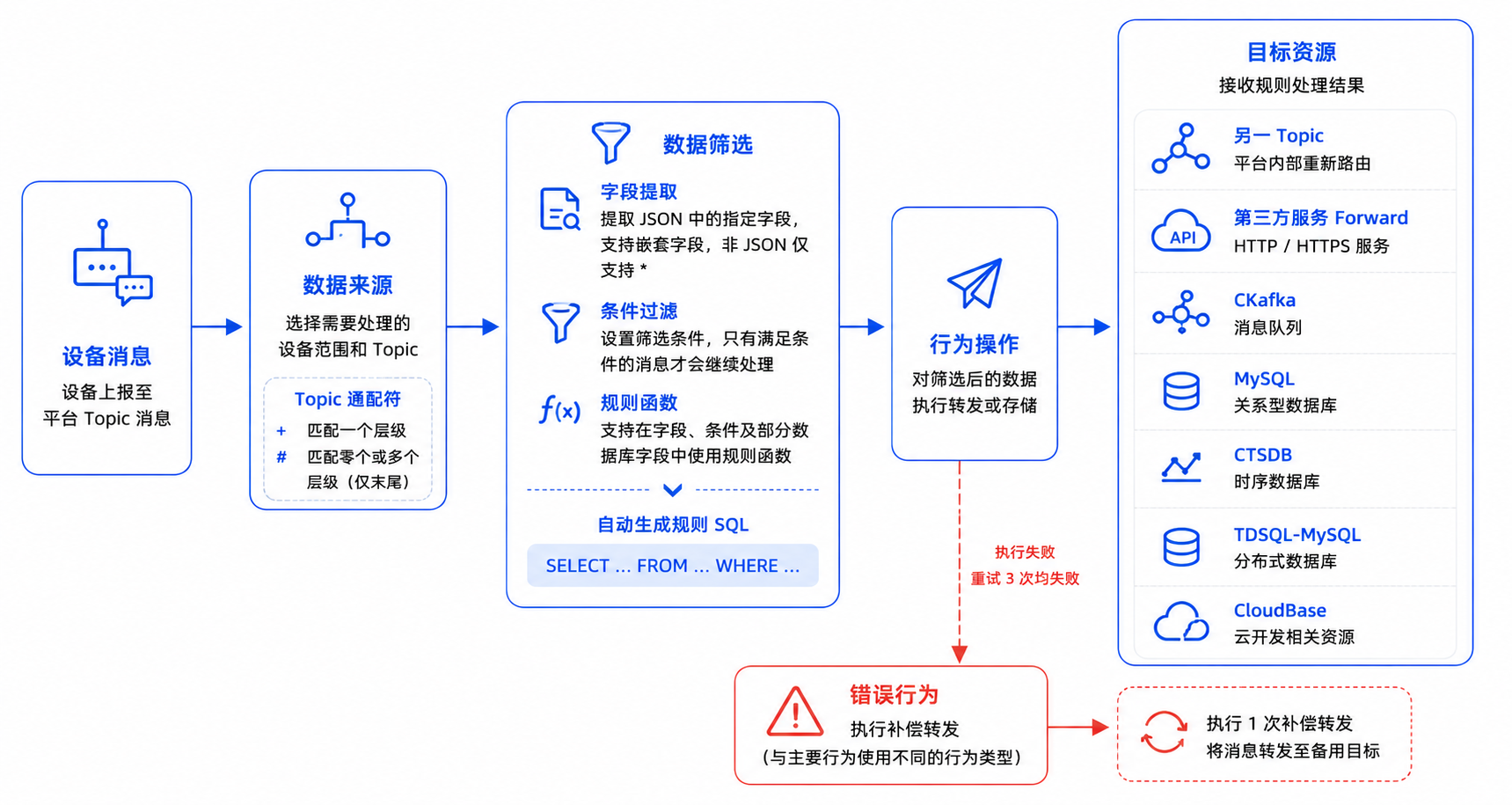

数据处理流程
规则引擎按照以下流程处理进入平台的 Topic 消息：
设备消息 → 数据来源 → 数据筛选 → 转发行为 → 目标服务
当主要转发行为执行失败时，可以进入配置的错误行为进行异常处理。
﻿
环节
说明
数据来源
指定需要进入规则处理的设备及 Topic。
数据筛选
提取消息字段并设置筛选条件，系统生成对应规则 SQL。
转发行为
将符合条件的数据转发至指定 Topic、云服务或业务系统。
错误行为
主要转发行为多次执行失败后，对异常消息进行补偿处理。
当前控制台的数据筛选配置会根据选择的字段、Topic 和条件自动生成规则 SQL，无需用户直接拼写完整 SQL。
前提条件
创建规则前，请确认：
已创建产品和设备，且设备能够正常向物联网开发平台上报消息。
已明确需要处理的设备消息及源 Topic。
如果需要转发至腾讯云服务或用户业务系统，目标资源已提前创建且状态正常。
如果目标资源涉及访问权限、网络或鉴权配置，请提前完成对应配置。
说明：
规则引擎只处理已经进入物联网开发平台的消息，不负责设备连接、身份认证及 MQTT 消息上报。
使用限制
使用规则引擎时，需要注意以下限制：
项目
限制
规则数量
一个账号最多100条。
单条规则转发行为数量
最多10个。
非 JSON 数据
不支持字段筛选，只能使用 * 转发完整内容。
目标资源
目标服务实例需要处于正常可用状态。
消息去重
同一消息在特定异常或重试情况下可能被重复发送。
当前产品限制明确说明，为确保消息送达，同一条消息可能发生重复发送，因此对于数据库写入、业务接口等场景，建议下游系统根据业务需要实现幂等或去重逻辑。
使用注意事项
规则只处理与数据来源匹配的 Topic 消息。
SQL 中使用的字段必须与设备实际上报 Payload 保持一致。
非 JSON 数据无法进行字段和条件筛选，只能整体转发。
消息不满足筛选条件时，不会执行转发行为。
规则需要启用后才开始处理后续进入平台的消息。
转发至云服务或第三方系统前，应确保目标资源状态、网络和权限配置正常。
如果业务不能接受重复消息，应在下游系统实现幂等处理。
对消息可靠性要求较高的场景，可以配置错误行为作为异常转发出口。
接入步骤
步骤 1：创建规则并选择数据来源
新建规则后，首先配置需要进入规则处理的数据来源。
数据来源主要包括：
配置项
说明
设备
指定产品下全部设备或具体设备。
Topic 类型
指定规则需要处理的消息类型。
Topic
根据产品、设备和消息类型确定实际消息来源。
当前规则引擎支持从不同类型的 Topic 中选择数据来源，例如物模型属性上报、事件上报、行为上报、自定义上报、设备状态变化以及网关子设备拓扑关系消息等。
规则只会处理与数据来源匹配的消息。例如，将数据来源配置为某产品的物模型属性上报 Topic 后，其他 Topic 中的消息不会进入该规则处理流程。
步骤 2：配置数据筛选
选择数据来源后，可以通过字段和条件设置需要提取和转发的数据，平台会根据配置自动生成对应的规则 SQL。
提取字段
对于 JSON 格式消息，可以指定需要提取的字段。
例如设备上报：
{
  "temperature": 32,
  "humidity": 60
}
仅需要转发温度和湿度时，可选择：temperature, humidity
如果需要转发完整消息，可以使用：*
对于嵌套 JSON，可以使用 . 访问对应字段。例如：
{
  "device_status": {
    "switch": "on"
  }
}
可以使用：device_status.switch
需要注意：
非 JSON 格式的数据不能按字段提取，只能使用 * 转发完整消息。
当前不支持通过规则 SQL 处理 JSON 数组和子 SQL。
设置筛选条件
对于 JSON 格式消息，可以设置条件，仅让满足条件的数据执行后续转发。
例如：temperature > 30 表示只有当设备上报的 temperature 大于30时，才执行后续行为。
常用条件包括：
类型
支持示例
比较
=、<>、>、>=、<、<=。
逻辑
AND、OR。
算术
+、-、*、/、%。
组合条件
使用 ( ) 组合多个条件。
例如：temperature > 30 AND humidity > 70 表示温度大于30且湿度大于70时才执行转发。
当前控制台会根据数据来源、字段和条件自动生成对应 SQL，例如：
SELECT temperature, humidity
FROM 'PRODUCT_ID/DEVICE_NAME/data'
WHERE temperature > 30
规则 SQL 可以理解为：
SQL 部分
作用
SELECT
指定需要提取的数据字段。
FROM
指定消息来源 Topic。
WHERE
指定消息筛选条件。
步骤 3：配置转发行为
数据满足规则条件后，规则引擎执行配置的转发行为，将处理后的消息发送至目标服务。
当前规则引擎支持以下主要转发目标：
目标类型
适用场景
另一 Topic
在物联网开发平台内部重新路由消息。
第三方服务
转发至 HTTP 或 HTTPS 服务。
CKafka
写入消息队列，供下游业务系统异步消费。
MySQL
将设备数据写入关系型数据库。
CTSDB
存储设备产生的时序数据。
TDSQL-MySQL
将数据写入分布式数据库。
云开发 CloudBase
将数据转发至云开发相关资源。
服务端规则结构当前同样可以看到 Topic 重发布、第三方服务、CKafka、MySQL 等行为类型。
选择转发目标后，根据目标类型配置对应资源。
例如：
转发至另一 Topic，需要指定目标 Topic。
转发至第三方服务，需要配置目标服务地址。
转发至 CKafka，需要选择实例及目标 Topic。
转发至数据库，需要选择实例并配置对应的数据字段映射。
说明：
规则引擎只负责将规则处理结果发送至目标资源。目标资源本身的创建、容量、权限及业务消费逻辑仍需在对应服务中完成。
步骤 4：配置错误行为（可选）
如果主要转发行为失败，可以配置错误行为，对未成功转发的数据进行补偿处理。
处理关系如下：
正常转发 → 成功 → 目标服务
正常转发 → 连续失败 → 错误行为
当主要行为操作执行失败时，平台会按照1s、3s、10s的间隔依次进行3次重试。若3次重试均失败，且已配置错误行为，则平台再执行1次错误行为转发；如果错误行为仍然失败，该消息将被丢弃。错误行为需要使用与主要行为不同的行为类型，可用于目标资源异常时提供备用处理路径。
错误行为应配置为与主要行为不同的转发类型。例如：
主要转发行为
错误行为示例
第三方 HTTPS 服务
CKafka
MySQL
另一 Topic
CKafka
第三方服务
说明：
是否配置错误行为可根据业务对消息可靠性的要求决定。
步骤 5：启用并验证规则
完成数据来源、数据筛选和转发行为配置后，启用规则。
建议按照以下方式验证：
1. 使用设备向规则配置的数据来源 Topic 上报一条消息。
2. 确认消息内容满足规则筛选条件。
3. 检查规则是否正常执行。
4. 前往目标资源确认是否收到对应数据。
5. 如果转发失败，根据规则执行结果和错误信息进行排查。
例如规则条件为：temperature > 30
分别上报：
{
  "temperature": 25,
  "humidity": 60
}
该消息不满足条件，不执行转发。
再上报：
{
  "temperature": 32,
  "humidity": 60
}
该消息满足条件，规则提取对应字段并执行配置的转发行为。
规则执行与问题定位
规则消息处理可以按照以下三个阶段进行排查：
现象
优先排查
规则未触发。
数据来源、Topic、规则是否启用。
规则触发但没有筛选结果。
Payload 格式、字段名称、字段路径、筛选条件。
数据筛选成功但转发失败。
目标资源状态、配置参数、网络及访问权限。
显示转发成功但业务侧未获取数据。
目标 Topic、队列、数据库或下游消费逻辑。
例如规则日志出现 Payload_Not_JSON，表示规则正在按照 JSON 数据进行处理，但收到的 Payload 不是合法 JSON；出现 Payload_No_Field，则通常表示实际 Payload 中不存在规则引用的字段。当前官方规则引擎文档提供了对应运行错误码用于定位这类问题。
常见问题
现象
排查建议
设备已经上报消息，但规则没有触发。
检查规则是否启用，以及设备、Topic 类型和实际消息 Topic 是否与数据来源匹配。
规则没有提取到需要的字段。
检查实际 Payload 是否为 JSON，以及字段名称和字段路径是否正确。
设置条件后规则不再转发。
检查设备实际上报值是否满足条件，并确认字段数据类型与表达式匹配。
非 JSON 消息无法设置筛选字段。
非 JSON 数据不支持字段筛选，请使用 * 转发完整 Payload。
规则执行成功但目标没有收到数据。
检查目标 Topic、消息队列、数据库等资源配置以及下游消费逻辑。
第三方 HTTP/HTTPS 服务转发失败。
检查服务地址、网络连通性及目标服务响应状态。
CKafka 没有收到消息。
先确认规则是否成功执行，再检查 CKafka 实例、Topic 及下游消费配置。
数据库写入失败。
检查实例状态、数据库及表配置、字段映射和访问权限。
转发失败后没有进入错误行为。
检查是否已经配置错误行为，以及主要转发行为是否已经完成重试。
下游收到重复消息。
规则转发存在重试机制，建议业务端使用消息唯一标识或业务主键实现幂等处理。
