日志服务通过 Kibana 使用 CLS

操作场景
日志主题兼容部分 Elasticsearch 接口及 DSL，通过这些接口可以通过 Kibana 使用 CLS。当您从 Elasticsearch 迁移到日志服务时，这可以降低您的迁移复杂度。
前提条件
注意：
该功能目前仅部分用户或日志主题支持，如需使用请 联系我们 开启功能白名单。
仅支持日志主题，日志需开启索引才能使用对应的 DSL，详情请参见 索引配置。
日志服务的兼容接口基于 Elasticsearch 7.10版本，仅支持 Kibana 7.x 版本访问。
低频存储不支持聚合 DSL，不支持 Kibana 中的大多数统计图表。

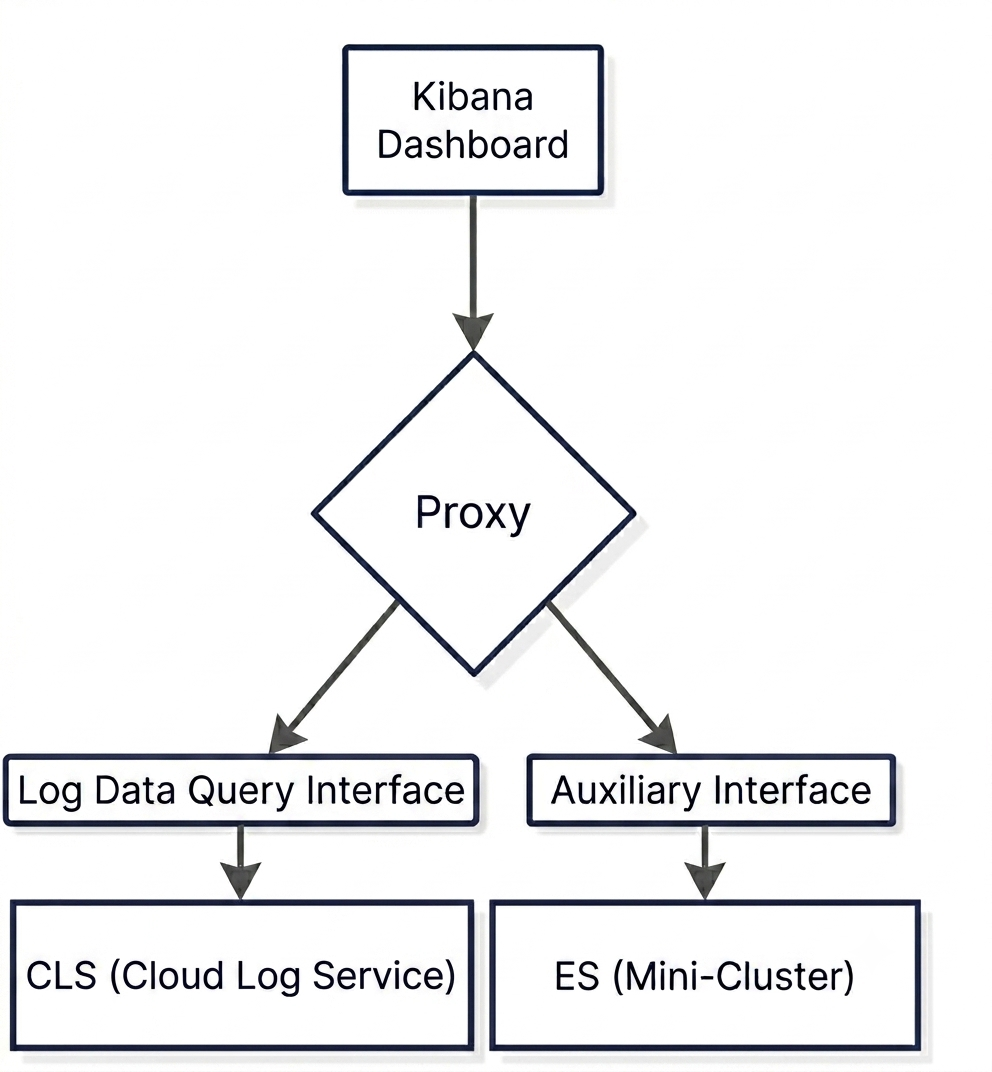

部署架构
﻿
Kibana：用于查询数据，可按照操作步骤部署新的 Kibana，也可使用已有 Kibana（需参照操作步骤将 Kibana 访问 ES 的地址修改为 Proxy 地址）
Proxy：用于分发 Kibana 请求，将日志数据查询请求分发至日志服务 CLS，将 Kibana 其它配置请求分发至 ES 集群
CLS：日志服务 CLS 中的日志主题
ES：迷你集群，用于存储 Kibana 的配置信息，数据量极低，可按照操作步骤部署新的 ES，也可使用已有 ES
操作步骤
步骤1：创建子用户，授权 Kibana 访问 CLS
1. 建议您单独创建一个子账号，使用该账号的 SecretId 及 SecretKey。该账号仅授予如下接口权限即可，配置方式请参见 子账号授权。
{
    "version": "2.0",
    "statement": [
        {
            "effect": "allow",
            "action": [
                "cls:DescribeTopics",
                "cls:SearchLog"
            ],
            "resource": [
                "*"
            ]
        }
    ]
}
步骤2：部署 Kibana 相关环境
使用 Docker 部署
使用 Helm 部署
1. 部署 ES (迷你集群)，请替换其中的{es_password}为您需要设定的 ES 访问密码。
docker run -d \\
--name elasticsearch-7.10.2 \\
-p 9200:9200 \\
-e "discovery.type=single-node" \\
-e "ES_JAVA_OPTS=-Xms1g -Xmx1g" \\
-e "xpack.security.enabled=true" \\
-e "ELASTIC_PASSWORD={es_password}" \\
docker.elastic.co/elasticsearch/elasticsearch:7.10.2
2. 部署 Proxy。
单地域/账户
多地域/账户
docker run -d \\
--name cls-kibana-proxy \\
-p 9201:9201 \\
-e META_ES_ENDPOINT={es地址, http://ip:port} \\
-e META_ES_USERNAME={es_user} \\
-e META_ES_PASSWORD={es_password} \\
-e CLS_REGION={region} \\
-e CLS_SECRET_ID={SECRET_ID} \\
-e CLS_SECRET_KEY={SECRET_KEY} \\
-e CLS_SYNC_ENABLED=true \\
-e CLS_SYNC_FILTERS=* \\
gz-cls-images.tencentcloudcr.com/public/kibana-proxy:alpha-v0.6
docker run -d \\
--name cls-kibana-proxy \\
-p 9201:9201 \\
-e META_ES_ENDPOINT={es地址, http://ip:port} \\
-e META_ES_USERNAME={es_user} \\
-e META_ES_PASSWORD={es_password} \\
-e CLS_REGION={region} \\
-e CLS_SECRET_ID={SECRET_ID} \\
-e CLS_SECRET_KEY={SECRET_KEY} \\
-e CLS_SYNC_ENABLED=true \\
-e CLS_SYNC_FILTERS=* \\
-e CLS_REGION_1={region_1} \\
-e CLS_SECRET_ID_1={SECRET_ID} \\
-e CLS_SECRET_KEY_1={SECRET_KEY} \\
-e CLS_SYNC_FILTERS_1=* \\
gz-cls-images.tencentcloudcr.com/public/kibana-proxy:alpha-v0.6
变量说明如下：
变量
必填
说明
META_ES_ENDPOINT
是
ES（迷你集群）访问地址，格式为 http://ip:port
META_ES_USERNAME
是
ES 访问用户名，默认为 elastic
META_ES_PASSWORD
是
ES 访问密码
CLS_REGION
是
日志主题所属 地域，例如 ap-guangzhou
CLS_SECRET_ID
是
子账号 SecretId
CLS_SECRET_KEY
是
子账号 SecretKey
CLS_SYNC_ENABLED
否
是否开启自动同步，开启后可自动将日志主题添加到 Kibana Index Pattern 中
默认 false，不开启自动同步，开启需要配置 true
CLS_MAX_INDEX_PATTERNS
否
Kibana 中 IndexPattern 最大数量，默认 1000，超出后不再自动新增 Index Pattern
CLS_SYNC_FILTERS
否
开启自动同步时，将满足筛选条件的日志主题同步至 Kibana Index Pattern 中
空/不配置：不同步任何日志主题
* ：同步所有日志主题
筛选条件：使用 json 字符串设定筛选条件，支持的筛选条件参见 获取主题列表 API 中的 Filters 参数，例如'{"logsetName": ["logset-dev"]}'
LOG_LEVEL
否
日志级别：DEBUG、INFO、WARN， 默认 INFO
PROXY_AUTH
否
Proxy 是否开启认证，默认 true
CLS_ES_ENDPOINT
否
日志服务 Elasticsearch 兼容接口地址，默认为外网地址。
外网地址：https://${region}.cls.tencentcs.com
内网地址：https://${region}.cls.tencentyun.com
其中${region}为 地域简称，请使用日志主题所在的地域，例如 ap-guangzhou。
CLS_API_ENDPOINT
否
日志服务 API 地址，默认为外网地址。
外网地址：https://cls.tencentcloudapi.com（仅支持非金融区）
内网地址：https://cls.internal.tencentcloudapi.com
注意：
有多个地域或者账号时，在对应变量名后增加_{自增 id}，例如 CLS_REGION_1、CLS_REGION_2。
3. 部署 Kibana。
3.1 创建 Kibana 配置文件。
cat > ./kibana.yml << 'EOF'
server.host: "0.0.0.0"
# Elasticsearch 配置
elasticsearch.hosts: ["{proxy_address}"]
elasticsearch.username: "{es_user}"
elasticsearch.password: "{es_password}"
elasticsearch.shardTimeout: 30s
xpack.security.enabled: true
xpack.data_enhanced.enabled: false
EOF
{proxy_address}：Proxy 访问地址，格式为 http://ip:port。
{es_user}：ES（迷你集群）访问用户名，默认为 elastic。
{es_password}：ES（迷你集群）访问密码。
3.2 启动 Kibana。
docker run -d \\
--name kibana-7.10.2 \\
-p 5601:5601 \\
-v ./kibana.yml:/usr/share/kibana/config/kibana.yml:ro \\
docker.elastic.co/kibana/kibana:7.10.2
1. 创建配置文件 values.yaml，内容如下。请替换其中的{es_password}为您需要设定的 ES 访问密码，替换其中的{region}为日志主题所属地域，替换{SECRET_ID}、{SECRET_KEY}为子账户密钥。
单地域/账户
多地域/账户
elasticsearch:
  enabled: true
  password: "{es_password}"
﻿
kibana-proxy:
  image:
    tag: "v0.9.0"
  env:
    CLS_SYNC_ENABLED: "true"
    CLS_MAX_INDEX_PATTERNS: "1000"
﻿
  clsRegions:
    - CLS_REGION: "{region}"
      CLS_SECRET_ID: "{SECRET_ID}"
      CLS_SECRET_KEY: "{SECRET_KEY}"
      CLS_SYNC_FILTERS: '*'
elasticsearch:
  enabled: true
  password: "{es_password}"
﻿
kibana-proxy:
  image:
    tag: "v0.9.0"
  env:
    CLS_SYNC_ENABLED: "true"
    CLS_MAX_INDEX_PATTERNS: "1000"
﻿
  clsRegions:
    - CLS_REGION: "{region}" # 多地域/账户配置
      CLS_SECRET_ID: "{SECRET_ID}"
      CLS_SECRET_KEY: "{SECRET_KEY}"
      CLS_SYNC_FILTERS: '*'
    - CLS_REGION: "{region}" # 多地域/账户配置
      CLS_SECRET_ID: "{SECRET_ID}"
      CLS_SECRET_KEY: "{SECRET_KEY}"
      CLS_SYNC_FILTERS: '*'
变量说明如下：
变量
必填
说明
CLS_REGION
是
日志主题所属地域，例如 ap-guangzhou
CLS_SECRET_ID
是
子账号 SecretId
CLS_SECRET_KEY
是
子账号 SecretKey
CLS_SYNC_ENABLED
否
是否开启自动同步，开启后可自动将日志主题添加到 Kibana Index Pattern 中。
默认 false，不开启自动同步，开启需要配置 true
CLS_MAX_INDEX_PATTERNS
否
Kibana 中 IndexPattern 最大数量，默认 1000，超出后不再自动新增 Index Pattern
CLS_SYNC_FILTERS
否
开启自动同步时，将满足筛选条件的日志主题同步至 Kibana Index Pattern 中。
空/不配置：不同步任何日志主题
* ：同步所有日志主题
筛选条件：使用 json 字符串设定筛选条件，支持的筛选条件参见 获取主题列表 API 中的 Filters 参数，例如'{"logsetName": ["logset-dev"]}'
CLS_ES_ENDPOINT
否
日志服务 Elasticsearch 兼容接口地址，默认为外网地址。
外网地址：https://${region}.cls.tencentcs.com
内网地址：https://${region}.cls.tencentyun.com
其中${region}为 地域简称，请使用日志主题所在的地域，例如 ap-guangzhou。
CLS_API_ENDPOINT
否
日志服务 API 地址，默认为外网地址。
外网地址：https://cls.tencentcloudapi.com（仅支持非金融区）
内网地址：https://cls.internal.tencentcloudapi.com
说明：
更多部署方式及说明，参见 压缩包 中的 examples 文件夹，例如 Kibana 免密模式部署、使用外置 ES 部署。
2. 在容器服务 TKE 集群中执行如下命令。
helm install cls-kibana-proxy-stack  https://cls-kibana-proxy-1254077820.cos.ap-guangzhou.myqcloud.com/cls-kibana-proxy-stack-0.0.1.tgz -f values.yaml -n cls --create-namespace
3. 等待部署完成后，根据您的集群环境，启用 Kibana 服务外部访问。
步骤3：在 Kibana 中创建 Index pattern
说明：
如果在 Proxy 配置中已经启用了自动同步，CLS_SYNC_ENABLED=true，无需再执行本步骤。
1. 打开浏览器，访问 Kibana 地址（例如：http://<your-kibana-host>:5601）。
2. 输入用户名和密码登录。
3. 单击左侧导航栏的 Stack Management。
4. 在左侧菜单中找到 Kibana 分类，单击 Index Patterns。
5. 单击页面右上角的 Create index pattern。
6. 在 Index pattern name 输入框中输入要查询的日志主题 ID，Timestamp field 选择 @timestamp。
7. 单击 Create index pattern 按钮完成创建。
步骤4：在 Kibana 中查询日志
1. 单击左侧导航菜单按钮，打开导航栏，单击 Discover。
2. 在左侧选择上一步中创建的 Index pattern，开始查询日志。

变量	必填	说明
META_ES_ENDPOINT	是	ES（迷你集群）访问地址，格式为 `http://ip:port`
META_ES_USERNAME	是	ES 访问用户名，默认为 elastic
META_ES_PASSWORD	是	ES 访问密码
CLS_REGION	是	日志主题所属地域，例如 `ap-guangzhou`
CLS_SECRET_ID	是	子账号 SecretId
CLS_SECRET_KEY	是	子账号 SecretKey
CLS_SYNC_ENABLED	否	是否开启自动同步，开启后可自动将日志主题添加到 Kibana Index Pattern 中默认 false，不开启自动同步，开启需要配置 true
CLS_MAX_INDEX_PATTERNS	否	Kibana 中 IndexPattern 最大数量，默认 1000，超出后不再自动新增 Index Pattern
CLS_SYNC_FILTERS	否	开启自动同步时，将满足筛选条件的日志主题同步至 Kibana Index Pattern 中空/不配置：不同步任何日志主题 * ：同步所有日志主题筛选条件：使用 json 字符串设定筛选条件，支持的筛选条件参见获取主题列表 API 中的 Filters 参数，例如`'{"logsetName": ["logset-dev"]}'`
LOG_LEVEL	否	日志级别：DEBUG、INFO、WARN，默认 INFO
PROXY_AUTH	否	Proxy 是否开启认证，默认 true
CLS_ES_ENDPOINT	否	日志服务 Elasticsearch 兼容接口地址，默认为外网地址。外网地址：https://${region}.cls.tencentcs.com 内网地址：https://${region}.cls.tencentyun.com 其中`${region}`为地域简称，请使用日志主题所在的地域，例如 `ap-guangzhou`。
CLS_API_ENDPOINT	否	日志服务 API 地址，默认为外网地址。外网地址：https://cls.tencentcloudapi.com（仅支持非金融区）内网地址：https://cls.internal.tencentcloudapi.com
