媒体处理广告插入配置

本文将介绍广告插入的相关配置以及如何查看统计数据。进行配置前建议先了解 准备工作。
操作步骤
步骤一：创建广告插入配置

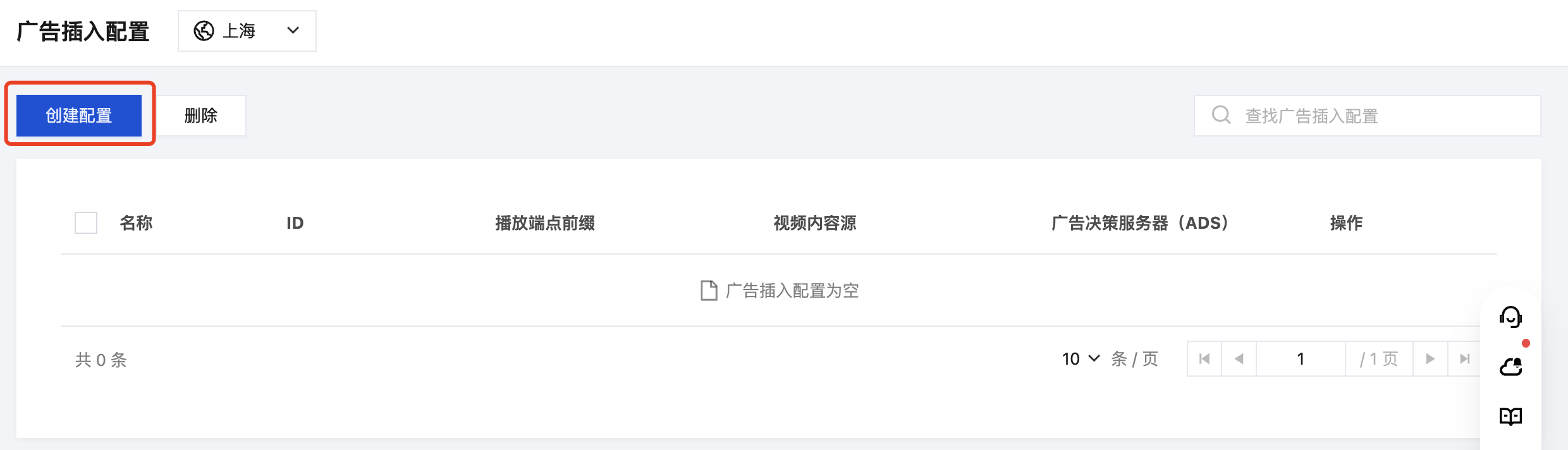

1. 进入媒体处理 > 媒体封装 > 广告插入 页面，单击创建配置。
﻿
2. 进入配置页面后，其中主要包括这几种配置：
必填配置：必填的设置信息，包括配置名称、内容源和广告决策服务器地址（ADS）。
别名配置：个性化广告中，用于动态参数替换的规则。
个性化配置：个性化广告中断时，用于兜底的默认广告播放方案。
其它高级配置。

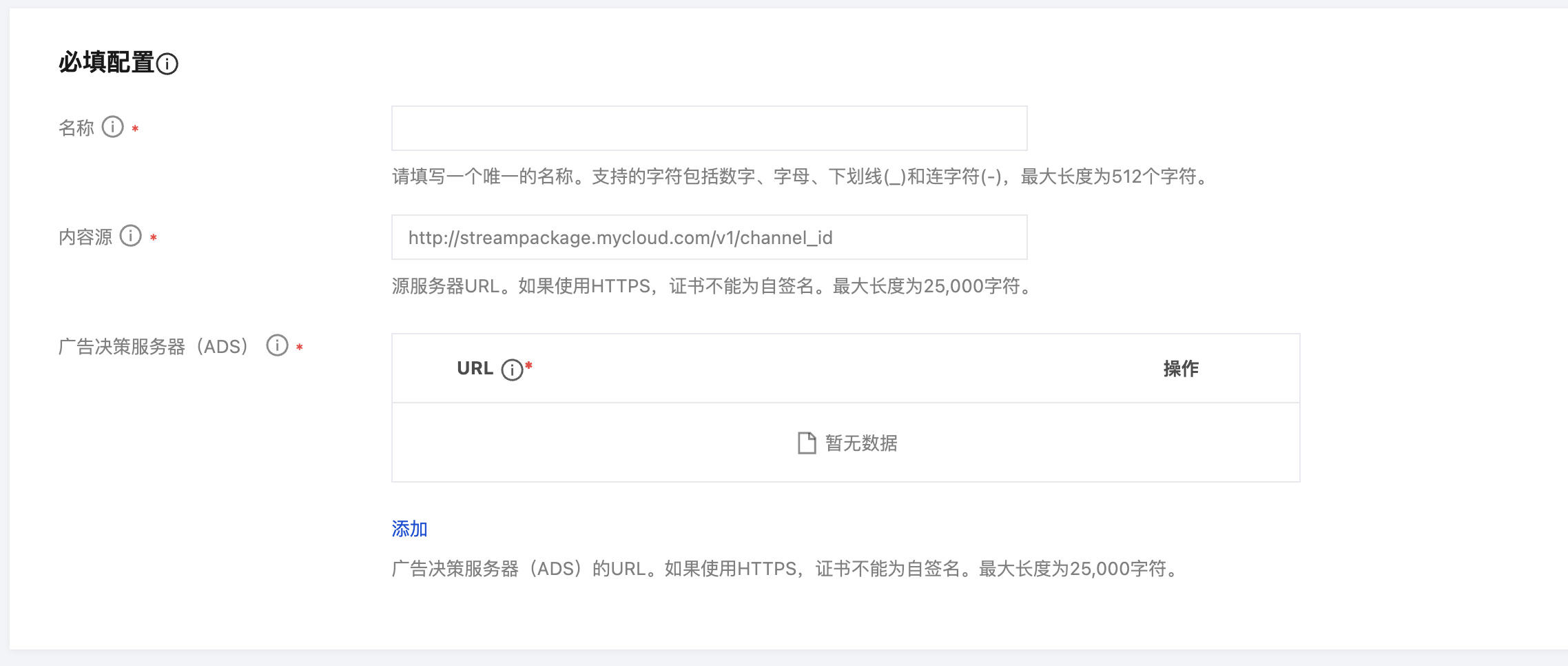

步骤二：填写必填配置
﻿
配置名称：配置名称是一个广告插入配置的唯一标识。可以输入数字、字母、下划线 (_)、短横线 (-) ，并且最长支持512个字符。
内容源：填写源流的 URL 前缀。 例如，填写 http://origin-server.com/abc/ 作为 URL 前缀，可适用于 http://origin-server.com/abc/example_1.m3u8、http://origin-server.com/abc/example_2.m3u8 等相同前缀的所有源流。最长支持25,000个字符。
广告决策服务器地址（ADS）：ADS 服务在此是指为 StreamPackage 提供广告内容的源站服务，ADS 将决定每次的广告播放内容。请输入以 http:// 或者 https:// 开头的地址，最长支持25,000个字符。

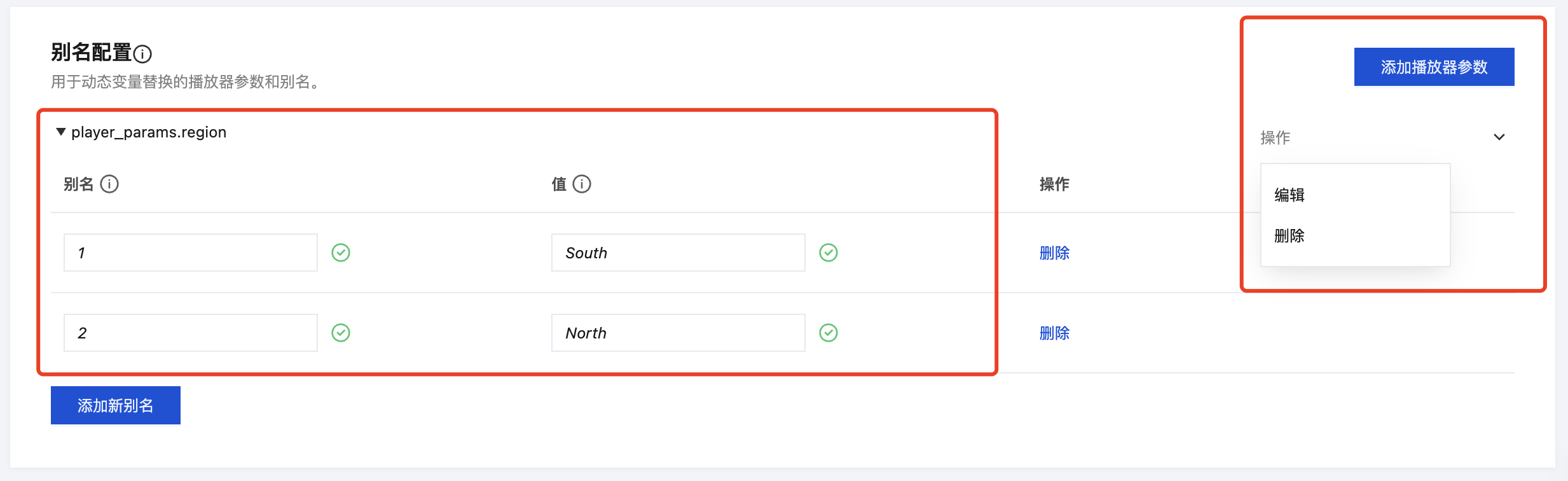

步骤三：配置个性化替换参数
可以单击右侧的添加播放器参数来添加参数，对不需要的参数也可以单击操作 > 删除来去掉。参数名词可以支持数字、字母、下划线(_)、连字符(-)，最长32个字符。
﻿
创建参数后，可以在参数下维护别名和值。当为获取广告内容，向 ADS 发起访问请求时，StreamPackage 会将访问请求中的别名，替换成相应的值，以实现个性化广告。
使用案例
1. ADS 地址模板配置。
https://my.ads.com/path?ad_type=[player_params.ad_type]&region=[player_params.region]
2. 个性化替换参数配置。
"ConfigurationAliases": {
    "player_params.ad_type": {
        "customized": "abc",
        "default": "default"
    },
    "player_params.region": {
        "india": "ap-mumbai",
        "japan": "ap-tokyo"
    },
}
3. 在对 StreamPackage 的请求 URL 中，添加对应的 key-value 值。
<master>.m3u8?ad_type=customized&region=india
4. 此时，StreamPackage 向 ADS 发送的 request URL 为：
https://my.ads.com/path?ad_type=abc&region=ap-mumbai

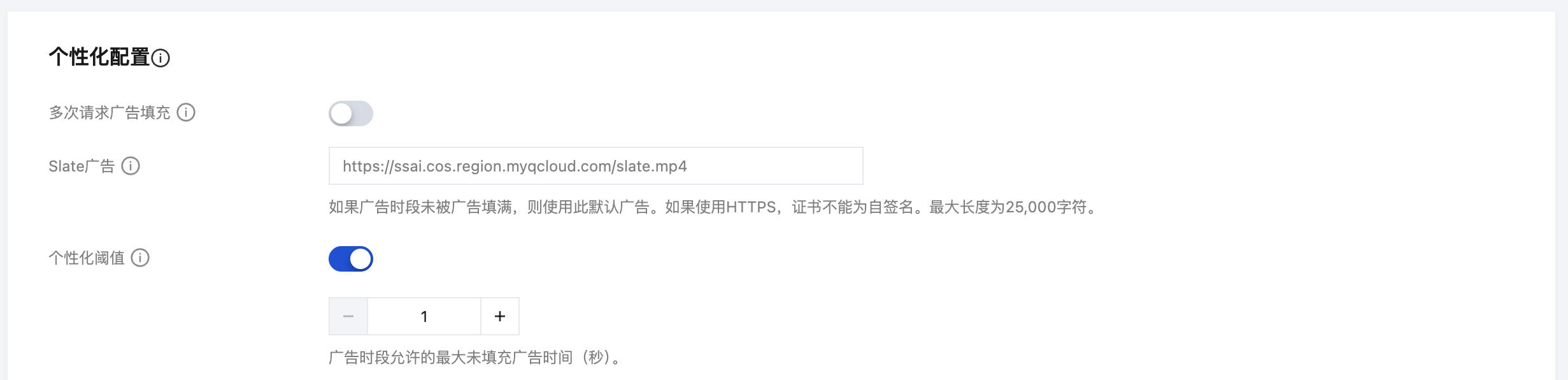

步骤四：配置兜底广告播放方案
针对个性化广告不足以填充预留广告时长的场景。例如，个性化广告时长太短、由于网络或者其它原因未成功获取到个性化广告，您可以在 Slate广告 处设置兜底的默认广告，请输入以 http:// 或者 https:// 开头的地址，最长支持25,000个字符。
﻿
如果不设置 Slate广告，在遇到以上意外情况时，系统为了保障用户体验，将跳过广告播放环节，继续播放原视频流。您还可以通过设置个性化阈值来设定此时间阈值，即如果广告空白的时间达到此阈值，将切换到播放原视频流。

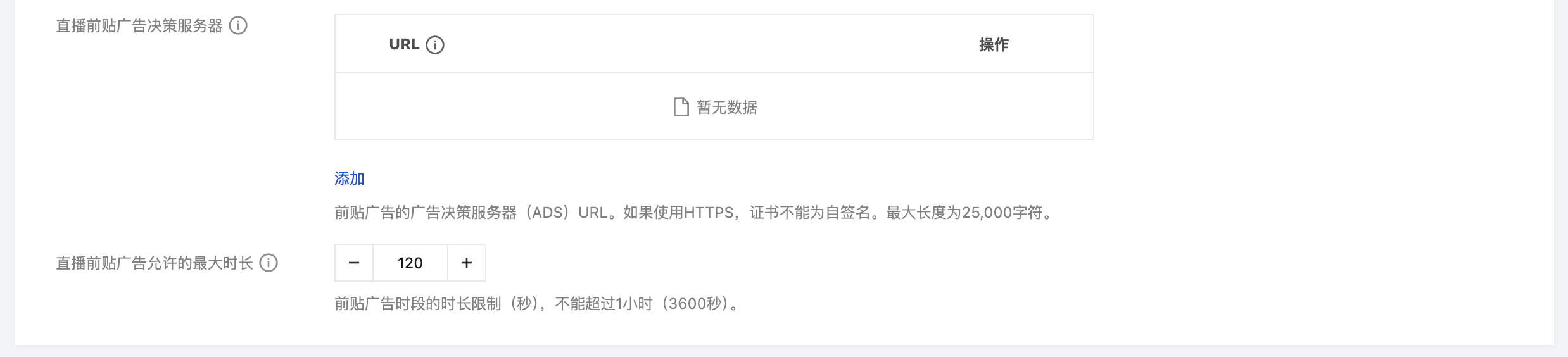

步骤五：配置前贴广告
StreamPackage 可以支持在直播流的起始位置（即在正式直播内容开始前），插入前贴广告。
﻿
直播前贴广告决策服务器地址(ADS)：为 StreamPackage 提供前贴广告内容的源站服务，ADS 将决定每次的广告播放内容。请输入以 http:// 或者 https:// 开头的地址，最长支持25,000个字符。
直播前贴广告允许的最大时长：在播放正式直播内容之前，允许有多长时间播放前贴广告，单位为秒，最大值为3600秒。如果 ADS 返回的广告总时长，超过了设定的最大时长，那 StreamPackage 将尽可能多的填充前贴广告，并保证总时长不超过您设定的最大时长。

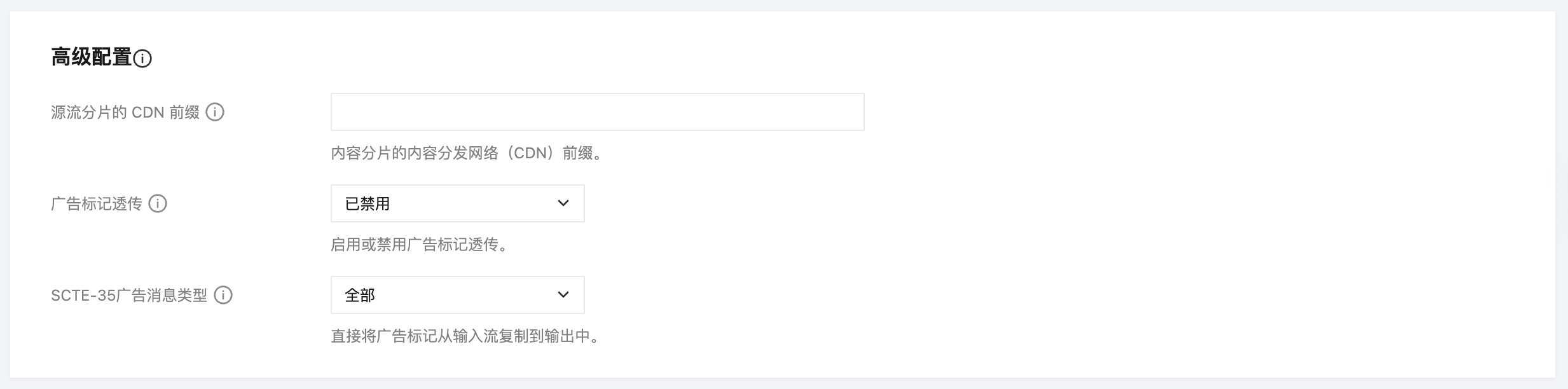

步骤六：其它高级配置
﻿
源流分片的 CDN 前缀：StreamPackage 提供播放清单时，会将您的 CDN 上报为内容分片源。
广告标记透传：开启或者关闭广告标记透传功能。
SCTE-35广告消息类型：配置将输入视频流中的哪些标记信息作为广告标记进行处理。

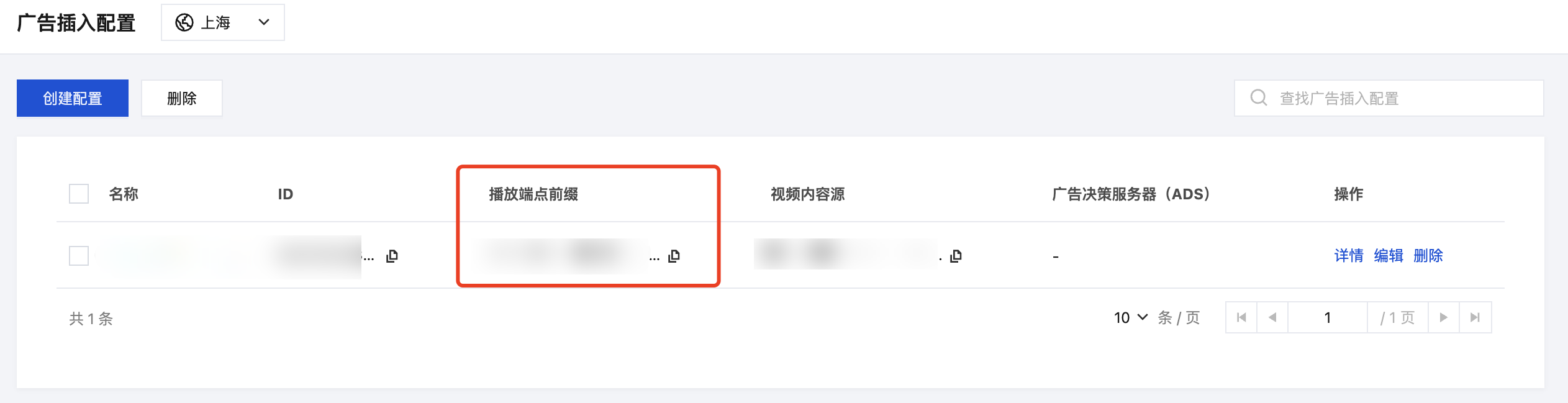

步骤七：生成广告替换播放链接
﻿
源流的完整 URL：
http://origin-server.com/abc/main.m3u8
在内容源(Content source)处填写的前缀：
http://origin-server.com/abc/
生成的播放端点前缀(Playback endpoint prefix)：
http://xxx.streampackage.srclivepull.myqcloud.com/v1/ssai/master/<uniq_id>/
完整的广告替换播放 URL：
http://xxx.streampackage.srclivepull.myqcloud.com/v1/ssai/master/<uniq_id>/main.m3u8
步骤八：替换前后的 HLS 清单示例
下面示例提供了源流清单和替换后的个性化清单对比。
源流清单示例
StreamPackage 从源流中获取到的 HLS master 清单示例：
#EXTM3U
#EXT-X-VERSION:3
#EXT-X-INDEPENDENT-SEGMENTS
#EXT-X-STREAM-INF:PROGRAM-ID=0,BANDWIDTH=500000,RESOLUTION=640x360
tx_ssai_temp1.m3u8
#EXT-X-STREAM-INF:PROGRAM-ID=0,BANDWIDTH=2000000,RESOLUTION=960x540
tx_ssai_temp2.m3u8
#EXT-X-STREAM-INF:PROGRAM-ID=0,BANDWIDTH=3000000,RESOLUTION=1280x720
tx_ssai_temp3.m3u8
StreamPackage 从源流中获取到的插入了 SCTE-35 标签的 HLS media 清单：
#EXTM3U
#EXT-X-VERSION:3
#EXT-X-MEDIA-SEQUENCE:11035046
#EXT-X-TARGETDURATION:4
#EXTINF:4.000, no desc seq 11035047
6594D5C2000003872642-p0_tmplav1_av1-1712914648040.ts?pts=118443600&txl=1712914652444&enter_ts=1712914655931&11035047
#EXTINF:0.133, no desc seq 11035048
6594D5C2000003872642-p0_tmplav1_av1-1712914652040.ts?pts=118803600&txl=1712914655932&enter_ts=1712914656383&11035048
#EXT-OATCLS-SCTE35:/AAgAAAAAAAAAAAADwUAAAABAPCAABSZcAAAAAAAABcABfA=
#EXT-X-CUE-OUT:15
#EXTINF:4.000, no desc seq 11035049
6594D5C2000003872642-p0_tmplav1_av1-1712914652173.ts?pts=118815570&txl=1712914656383&enter_ts=1712914660810&11035049
#EXT-X-CUE-OUT-CONT:ElapsedTime=4,Duration=15,SCTE35=/AAgAAAAAAAAAAAADwUAAAABAPCAABSZcAAAAAAAABcABfA=
#EXTINF:4.000, no desc seq 11035050
6594D5C2000003872642-p0_tmplav1_av1-1712914656173.ts?pts=119175570&txl=1712914660812&enter_ts=1712914664291&11035050
#EXT-X-CUE-OUT-CONT:ElapsedTime=8,Duration=15,SCTE35=/AAgAAAAAAAAAAAADwUAAAABAPCAABSZcAAAAAAAABcABfA=
#EXTINF:4.000, no desc seq 11035051
6594D5C2000003872642-p0_tmplav1_av1-1712914660173.ts?pts=119535570&txl=1712914664294&enter_ts=1712914668214&11035051
#EXT-X-CUE-OUT-CONT:ElapsedTime=12,Duration=15,SCTE35=/AAgAAAAAAAAAAAADwUAAAABAPCAABSZcAAAAAAAABcABfA=
#EXTINF:3.000, no desc seq 11035052
6594D5C2000003872642-p0_tmplav1_av1-1712914664173.ts?pts=119895570&txl=1712914668214&enter_ts=1712914671229&11035052
#EXT-X-CUE-IN
#EXTINF:0.834, no desc seq 11035053
6594D5C2000003872642-p0_tmplav1_av1-1712914667173.ts?pts=120165570&txl=1712914671231&enter_ts=1712914672750&11035053
个性化清单示例
StreamPackage 生成的个性化的 HLS master 清单：
#EXTM3U
#EXT-X-VERSION:3
#EXT-X-INDEPENDENT-SEGMENTS
#EXT-X-STREAM-INF:PROGRAM-ID=0,BANDWIDTH=500000,RESOLUTION=640x360
../../manifest/018ec77ac9b309dc0f327e4b2d86/31bfddb8b8b73de51338eb764b3621c0/tx_ssai_temp1.m3u8
#EXT-X-STREAM-INF:PROGRAM-ID=0,BANDWIDTH=2000000,RESOLUTION=960x540
../../manifest/018ec77ac9b309dc0f327e4b2d86/31bfddb8b8b73de51338eb764b3621c0/tx_ssai_temp2.m3u8
#EXT-X-STREAM-INF:PROGRAM-ID=0,BANDWIDTH=3000000,RESOLUTION=1280x720
../../manifest/018ec77ac9b309dc0f327e4b2d86/31bfddb8b8b73de51338eb764b3621c0/tx_ssai_temp3.m3u8
StreamPackage 生成的个性化的 HLS media 清单：
#EXTM3U
#EXT-X-VERSION:3
#EXT-X-MEDIA-SEQUENCE:11035046
#EXT-X-TARGETDURATION:4
#EXTINF:4.000, no desc seq 11035047
http://251009588.ap-mumbai.streampackage.srclivepull.myqcloud.com/v1/018c8bc8788509dc0f3266bdec93/018ed19540a809dc0f327a192df3/6594D5C2000003872642-p0_tmplav1_av1-1712914648040.ts?pts=118443600&txl=1712914652444&enter_ts=1712914655931&11035047
#EXTINF:0.133, no desc seq 11035048
http://251009588.ap-mumbai.streampackage.srclivepull.myqcloud.com/v1/018c8bc8788509dc0f3266bdec93/018ed19540a809dc0f327a192df3/6594D5C2000003872642-p0_tmplav1_av1-1712914652040.ts?pts=118803600&txl=1712914655932&enter_ts=1712914656383&11035048
#EXT-OATCLS-SCTE35:/AAgAAAAAAAAAAAADwUAAAABAPCAABSZcAAAAAAAABcABfA=
#EXT-X-CUE-OUT:15
#EXT-X-DISCONTINUITY
#EXTINF:2.000,
../../segment/018ec77ac9b309dc0f327e4b2d86/6bb76e30ee193e2a08c3fbf5c5356eac/dGVzdF9hdjEubTN1OA==/11035048_1.ts
#EXTINF:2.000,
../../segment/018ec77ac9b309dc0f327e4b2d86/6bb76e30ee193e2a08c3fbf5c5356eac/dGVzdF9hdjEubTN1OA==/11035049_1.ts
#EXTINF:2.000,
../../segment/018ec77ac9b309dc0f327e4b2d86/6bb76e30ee193e2a08c3fbf5c5356eac/dGVzdF9hdjEubTN1OA==/11035050_1.ts
#EXTINF:2.000,
../../segment/018ec77ac9b309dc0f327e4b2d86/6bb76e30ee193e2a08c3fbf5c5356eac/dGVzdF9hdjEubTN1OA==/11035051_1.ts
#EXTINF:2.000,
../../segment/018ec77ac9b309dc0f327e4b2d86/6bb76e30ee193e2a08c3fbf5c5356eac/dGVzdF9hdjEubTN1OA==/11035052_1.ts
#EXTINF:2.000,
../../segment/018ec77ac9b309dc0f327e4b2d86/6bb76e30ee193e2a08c3fbf5c5356eac/dGVzdF9hdjEubTN1OA==/11035053_1.ts
#EXTINF:2.000,
../../segment/018ec77ac9b309dc0f327e4b2d86/6bb76e30ee193e2a08c3fbf5c5356eac/dGVzdF9hdjEubTN1OA==/11035054_1.ts
#EXTINF:1.000,
../../segment/018ec77ac9b309dc0f327e4b2d86/6bb76e30ee193e2a08c3fbf5c5356eac/dGVzdF9hdjEubTN1OA==/11035055_1.ts
#EXT-X-CUE-IN
#EXT-X-DISCONTINUITY
#EXTINF:0.834, no desc seq 11035053
http://251009588.ap-mumbai.streampackage.srclivepull.myqcloud.com/v1/018c8bc8788509dc0f3266bdec93/018ed19540a809dc0f327a192df3/6594D5C2000003872642-p0_tmplav1_av1-1712914667173.ts?pts=120165570&txl=1712914671231&enter_ts=1712914672750&11035053

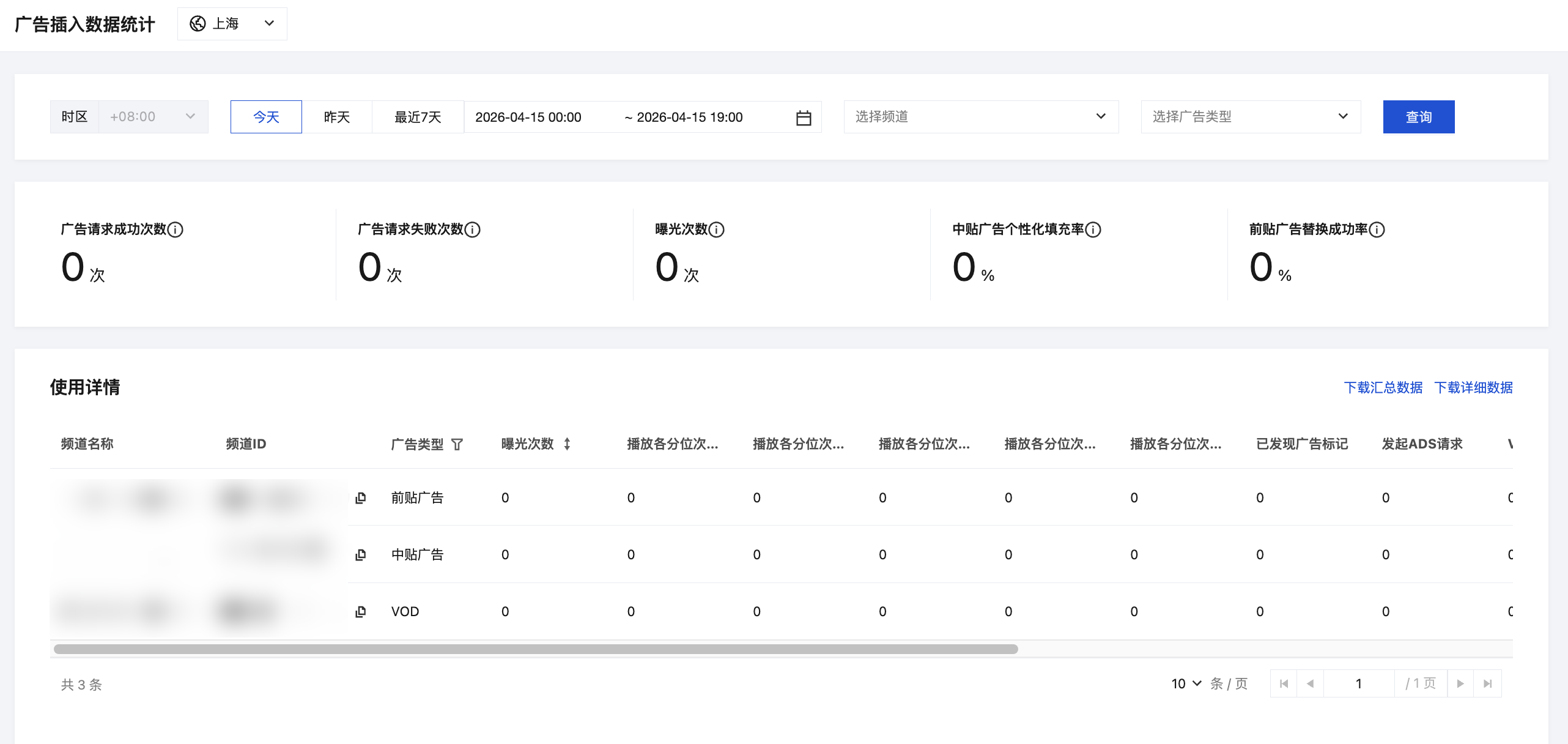

步骤九：查看广告插入的统计数据
业务开启后，可以在 数据统计页面，查看广告插入的相关统计数据：
在页面头部，可以查看汇总数据。
在列表中，可以查看详细数据并进行下载。
﻿
指标名称
介绍
频道名称
广告配置名称，与广告插入页面中的名称一致。
频道ID
广告配置 ID，与广告插入页面中的 ID 一致。
广告类型
广告类型：前贴广告（Pre-roll）、中贴广告（Mid-roll）。
曝光次数
广告请求成功次数：广告服务器成功返回广告内容的次数。
播放各分位次数_起始
所有广告内容，有播放到起始位置的总次数。
播放各分位次数_1/4
所有广告内容，有播放到1/4位置的总次数。
播放各分位次数_1/2
所有广告内容，有播放到1/2位置的总次数。
播放各分位次数_3/4
所有广告内容，有播放到3/4位置的总次数。
播放各分位次数_完成
所有广告内容，播放完成的总次数。
中贴广告个性化填充率
替换总时长/广告标签总时长。
前贴广告替换成功率
替换成功次数/请求总次数。

指标名称	介绍
频道名称	广告配置名称，与广告插入页面中的名称一致。
频道ID	广告配置 ID，与广告插入页面中的 ID 一致。
广告类型	广告类型：前贴广告（Pre-roll）、中贴广告（Mid-roll）。
曝光次数	广告请求成功次数：广告服务器成功返回广告内容的次数。
播放各分位次数_起始	所有广告内容，有播放到起始位置的总次数。
播放各分位次数_1/4	所有广告内容，有播放到1/4位置的总次数。
播放各分位次数_1/2	所有广告内容，有播放到1/2位置的总次数。
播放各分位次数_3/4	所有广告内容，有播放到3/4位置的总次数。
播放各分位次数_完成	所有广告内容，播放完成的总次数。
中贴广告个性化填充率	替换总时长/广告标签总时长。
前贴广告替换成功率	替换成功次数/请求总次数。
