电源模块可以并联使用吗?!

作者头像
工程师看海
发布于 2022-06-23 02:53:45
发布于 2022-06-23 02:53:45
1.1K03
代码可运行
举报
文章被收录于专栏:工程师看海工程师看海
运行总次数:3
代码可运行

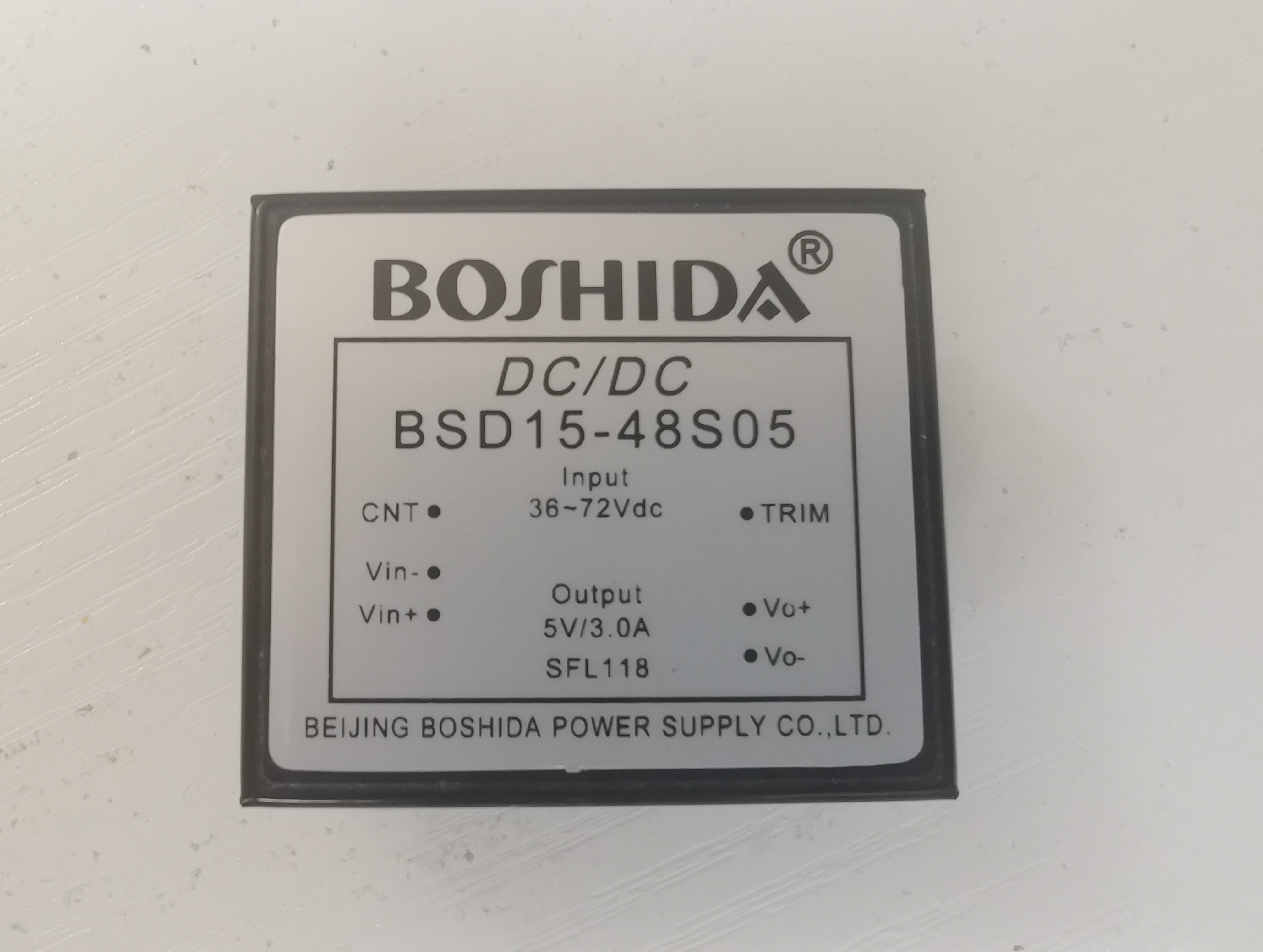

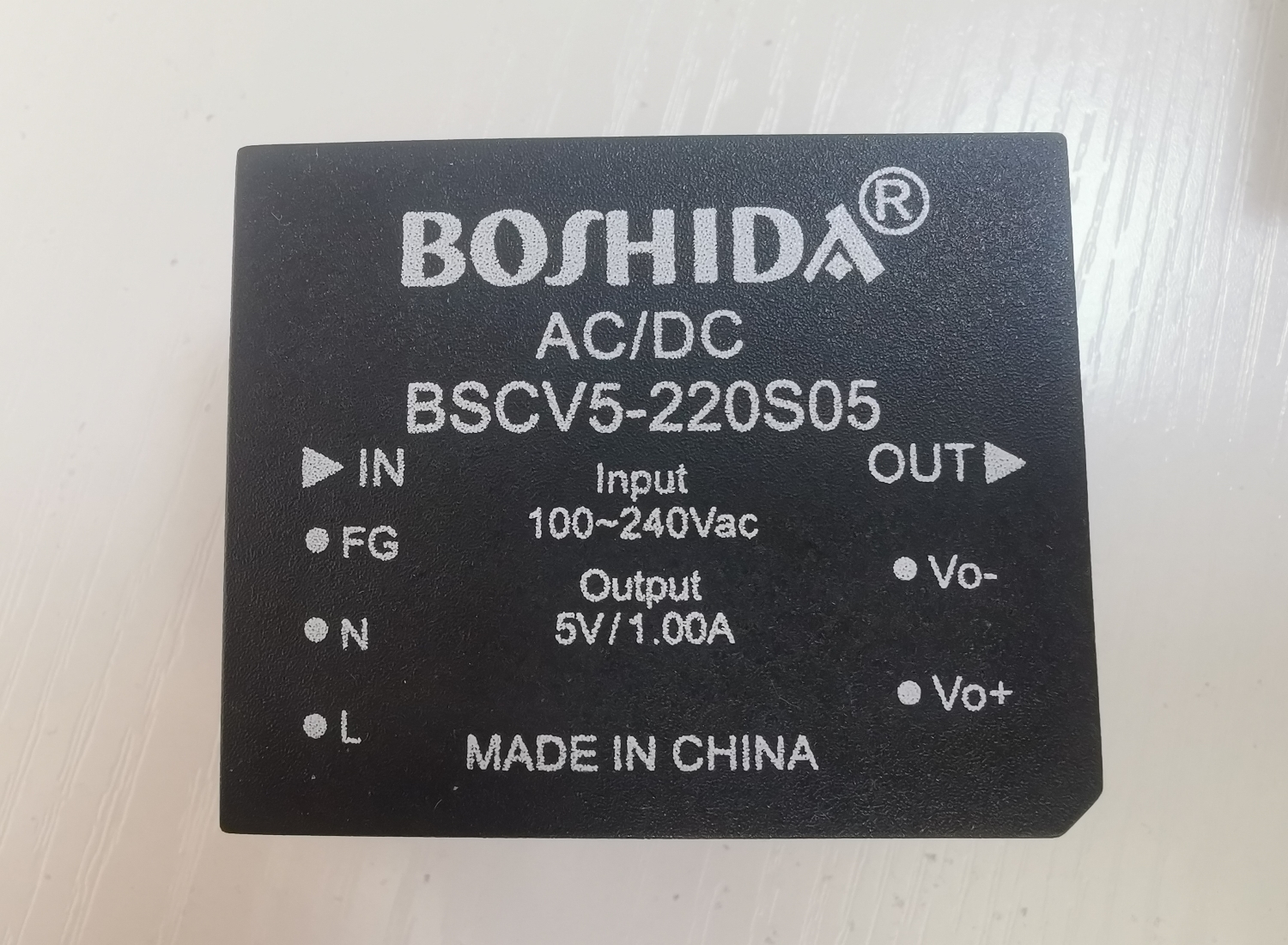

在实际工程中,经常出现一个电源模块无法满足负载的电流需求,或是想进一步提高DCDC效率,此时大部分工程师首先会想到并联电源来提高更大的电流,对于这样的设计,通常的评估结果是:不要粗暴的并联。

诚然,电源并联,有利于减小散热,提高效率,以及提供更大的输出功率,然而简单的并联设计并不是可靠的。

有人说电源并联时容易反灌,导致一个电源模块电流流入第二个电源模块,只要加入防止倒灌的二极管就可以了。

然而这考虑的还不够全面,实际应用过的工程师,可能会发现,并联电源模块时,有时候一个电源模块会持续输出,而另一个电源模块却没有输出,或者是某一路发热严重,结果没有达到预期。

我们以1.8V BUCK电源来具体分析下双电源供电的拓扑结构。

下图中,R1=R2=0Ω,为了防止反灌,两个buck输入均接入了二极管,并且sense在二极管后面,来抵消二极管导通电压的影响,保证A点的电压为1.8V,而实际上BUCK输出端是高于1.8V的。

由于器件彼此之间的差异,BUCK1和BUCK2的输出到达A点时是不可能完全相等的,假设BUCK1到达A点的电压高于BUCK2,BUCK2 sense发现电压高于设定值,则减小自己的输出,最终只有BUCK1处于输出状态。

俗称:旱的旱死,涝的涝死

或者:一核有难八核围观

可以改变R1R2的阻值,在其上产生分压,来抵消两个BUCK输出电压的差异,使得两个buck都工作。

但是在实际项目应用中,我还是不建议直接并联使用,最好选择支持放电均衡的电源模块并联,对于大部分通用电源,还是单用最好。
