FPGA：逻辑函数的卡诺图化简法

timerring

发布于 2023-02-03 14:41:54

8780

文章被收录于专栏：TechBlogTechBlog

文章目录

最小项与最小项表达式

最小项的定义

n 个变量

X_{1} X_{2} \ldots X_{n}

的最小项是 n 个因子的乘积，每个变量都以它的原变量或非变量的形式在乘积项中出现，且仅出现一次。一般 n 个变量的最小项应有

2^{n}

个。

例如， A ， B 、 C 三个逻辑变量的最小项有

\left(2^{3}=\right) 8

个，即

\bar{A} \bar{B} \bar{C}, \bar{A} \bar{B} C, \bar{A} B \bar{C}, \bar{A} B C, A \bar{B} \bar{C}, A \bar{B} C 、 A B \bar{C} 、 A B C

。

\bar{A} B 、 A \bar{B} C \bar{A} 、 A(B+C)

等则不是最小项。

最小项的性质

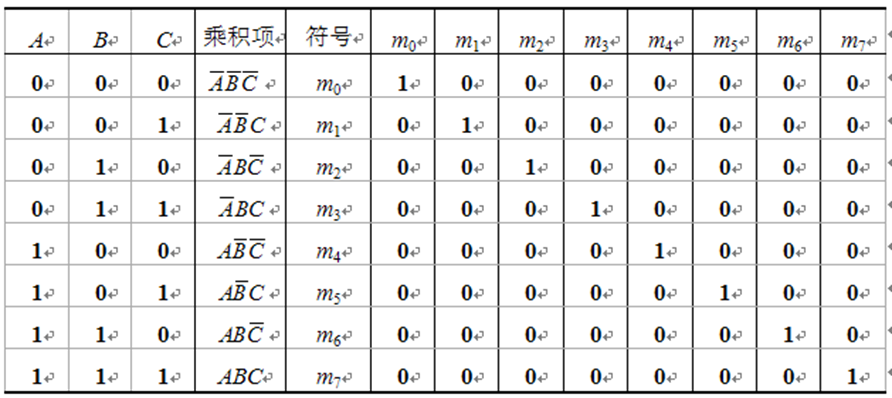

三个变量的所有最小项的真值表

对于任意一个最小项，只有一组变量取值使得它的值为1；

对于变量的任一组取值，任意两个最小项的乘积为0；

对于变量的任一组取值，全体最小项之和为1。

逻辑函数的最小项表达式

逻辑函数的最小项表达式：

L(A B C)=A B C+A B \bar{C}+\bar{A} B C+A \bar{B} C

为“与-或”逻辑表达式；

在“与-或”式中的每个乘积项都是最小项。

示例：

将

L(A, B, C)=A B+\bar{A} C

化成最小项表达式。

\begin{aligned} L(A, B, C) & =A B(C+\bar{C})+\bar{A}(B+\bar{B}) C \\ & =A B C+A B \bar{C}+\bar{A} B C+\bar{A} \bar{B} C \\ & =\boldsymbol{m}_{7}+\boldsymbol{m}_{6}+\boldsymbol{m}_{\mathbf{3}}+\boldsymbol{m}_{\mathbf{1}} \\ & =\sum m(7,6,3,1) \end{aligned}

示例：

将

L(A, B, C)=\overline{(A B+\bar{A} \bar{B}+\bar{C}) \overline{A B}}

化成最小项表达式。 a.去掉非号 b.去括号

\begin{array}{l} L(A, B, C)=\overline{(A B+\bar{A} \bar{B}+\bar{C})}+A B \\ =(\overline{A B} \cdot \overline{\bar{A} \bar{B}} \cdot C)+A B \\ =(\bar{A}+\bar{B})(A+B) C+A B \\ =\bar{A} B C+A \bar{B} C+A B \\ =\bar{A} B C+A \bar{B} C+A B(C+\bar{C}) \\ =\bar{A} B C+A \bar{B} C+A B C+A B \bar{C} \\ =m_{3}+m_{5}+m_{7}+m_{6}=\sum m(3,5,6,7) \\ \end{array}

代数法化简在使用中遇到的困难：

1.逻辑代数与普通代数的公式易混淆，化简过程要求对所有公式熟练掌握；

2.代数法化简无一套完善的方法可循，它依赖于人的经验和灵活性；

3.用这种化简方法技巧强，较难掌握。特别是对代数化简后得到的逻辑表达式是否是最简式判断有一定困难。

卡诺图化简法

卡诺图法可以比较简便地得到最简的逻辑表达式，但是其逻辑变量的个数受限。

用卡诺图表示逻辑函数

卡诺图的引出

卡诺图：将n变量的全部最小项都用小方块表示，并使具有逻辑相邻的最小项在几何位置上也相邻地排列起来，这样,所得到的图形叫n变量的卡诺图。

逻辑相邻的最小项：如果两个最小项只有一个变量互为反变量，那么，就称这两个最小项在逻辑上相邻。

如最小项

m_{6}=A B \bar{C}

与

m_{7}=A B C

在逻辑上相邻。

两变量卡诺图

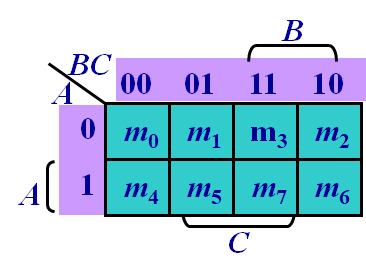

三变量卡诺图

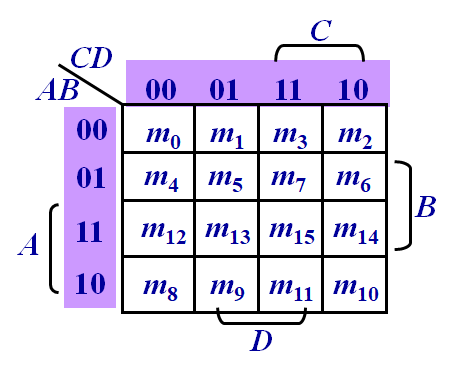

四变量卡诺图

卡诺图的特点:各小方格对应于各变量不同的组合，而且上下左右在几何上相邻的方格内只有一个因子有差别，这个重要特点成为卡诺图化简逻辑函数的主要依据。

已知逻辑函数真值表，画卡诺图

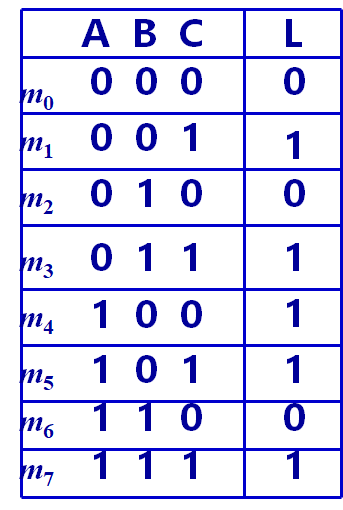

逻辑函数真值表

\begin{array}{l} L=\bar{A} \bar{B} C+\bar{A} B C+A \bar{B} \bar{C}+A \bar{B} C+A B C \\ =m_{1}+m_{3}+m_{4}+m_{5}+m_{7} \end{array}

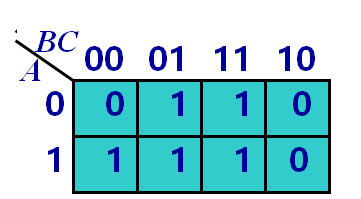

逻辑函数的卡诺图

已知逻辑函数画卡诺图

当逻辑函数为最小项表达式时，在卡诺图中找出和表达式中最小项对应的小方格填上1，其余的小方格填上0（有时也可用空格表示），就可以得到相应的卡诺图。任何逻辑函数都等于其卡诺图中为1的方格所对应的最小项之和。

示例：

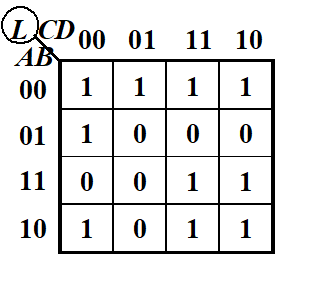

画出下列逻辑函数的卡诺图。

L(A, B, C, D)=\sum m(\mathbf{0}, \mathbf{1}, \mathbf{2}, \mathbf{3}, \mathbf{4}, \mathbf{8}, \mathbf{1 0}, \mathbf{1 1}, \mathbf{1 4}, \mathbf{1 5})

示例：

画出下式的卡诺图

\begin{aligned} L(A, B, C, D)= & (\bar{A}+\bar{B}+\bar{C}+\bar{D})(\bar{A}+\bar{B}+C+\bar{D})(\bar{A}+B+\bar{C}+D) \\ & (A+\bar{B}+\bar{C}+D)(A+B+C+D) \end{aligned}

解：

1.将逻辑函数化为最小项表达式

\begin{aligned} \bar{L} & =A B C D+A B \bar{C} D+A \bar{B} C \bar{D}+\bar{A} B C \bar{D}+\bar{A} \bar{B} \bar{C} \bar{D} \\ & =\sum m(\mathbf{0 , 6 , 1 0 , 1 3 , 1 5}) \end{aligned}

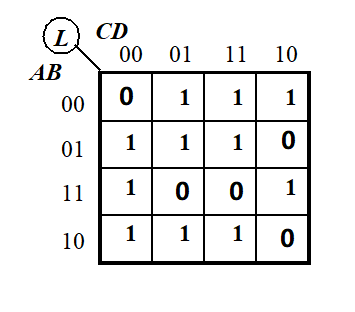

2.填写卡诺图

相应的小方格内填写0（反逻辑），其余填写1.

示例：

已知 L = ABCD + B，画出卡诺图。

解：

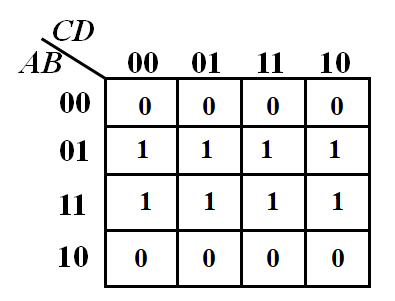

容易发现利用吸收律 L = B , 即B 等于1的方格填1，其他方格填0。

用卡诺图化简逻辑函数

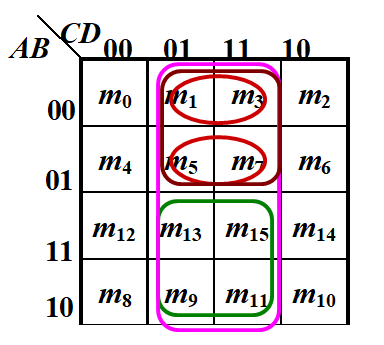

化简的依据

\bar{A} \bar{B} \bar{C} D+\bar{A} \bar{B} C D=\bar{A} \bar{B} D
\bar{A} B \bar{C} D+\bar{A} B C D=\bar{A} B D
\bar{A} \bar{B} D+\bar{A} B D=\bar{A} D
A \bar{B} D+A B D=A D
\bar{A} D+A D=D

化简的步骤

用卡诺图化简逻辑函数的步骤如下：

(1)将逻辑函数写成最小项表达式;

(2)按最小项表达式填卡诺图，凡式中包含了的最小项，其对应方格填1，其余方格填0;

(3)合并最小项，即将相邻的1方格圈成一组(包围圈)，每一组含

2^n

个方格，对应每个包围圈写成一个新的乘积项;

(4)将所有包围圈对应的乘积项相加。

画包围圈时应遵循的原则：

(1)包围圈内的方格数一定是

2^n

个，且包围圈必须呈矩形;

(2)循环相邻特性包括上下底相邻，左右边相邻和四角相邻;

(3)同一方格可以被不同的包围圈重复包围多次，但新增的包围圈中一定要有原有包围圈未曾包围的方格;

(4)一个包围圈的方格数要尽可能多,包围圈的数目要可能少。

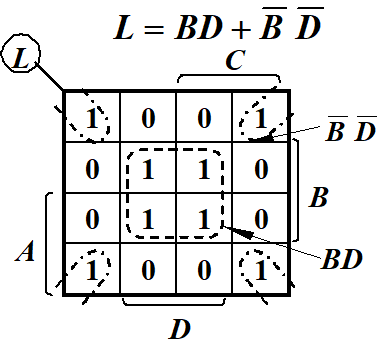

示例：

用卡诺图法化简下列逻辑函数

L(A, B, C, D)=\sum m(0,2,5,7,8,10,13,15)

解：

(1) 由L 画出卡诺图。

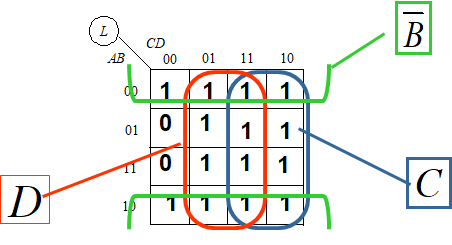

(2) 画包围圈合并最小项，得最简与-或表达式

L(A, B, C, D)=\sum m(0 \sim 3,5 \sim 7,8 \sim 11,13 \sim 15)

L=D+C+\bar{B} \

\bar{L}=B \bar{C} \bar{D} \

L=D+C+\bar{B}

用卡诺图化简含无关项的逻辑函数

什么叫无关项

在真值表内对应于变量的某些取值下，函数的值可以是任意的，或者这些变量的取值根本不会出现，这些变量取值所对应的最小项称为无关项或任意项。

在含有无关项逻辑函数的卡诺图化简中，它的值可以取0或取1，具体取什么值，可以根据使函数尽量得到简化而定。

示例：

要求设计一个逻辑电路，能够判断1位十进制数是奇数还是偶数，当十进制数为奇数时，电路输出为1，当十进制数为偶数时，电路输出为0。

解:

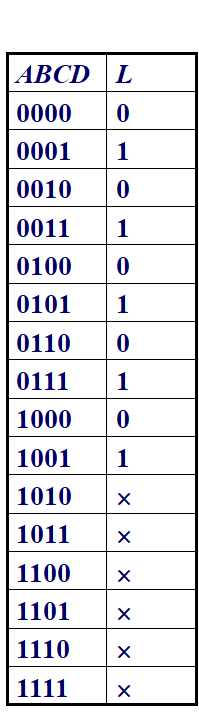

(1)列出真值表

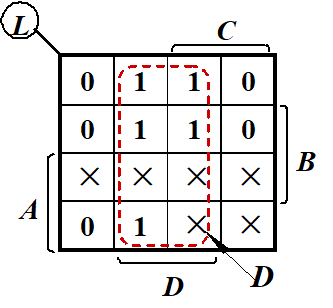

(2)画出卡诺图

(3) 卡诺图化简 L = D

参考文献：

Verilog HDL与FPGA数字系统设计，罗杰，机械工业出版社，2015年04月
Verilog HDL与CPLD/FPGA项目开发教程(第2版), 聂章龙, 机械工业出版社, 2015年12月
Verilog HDL数字设计与综合(第2版), Samir Palnitkar著，夏宇闻等译, 电子工业出版社, 2015年08月
Verilog HDL入门(第3版), J. BHASKER 著夏宇闻甘伟译, 北京航空航天大学出版社, 2019年03月
