【数据结构】什么是二叉树?

📌二叉树的定义

二叉树(Binary Tree)是n(n≥0)个结点的有限集合,该集合或者为空集(称为空二叉树),或者由一个根结点和两颗互不相交的,分别称为根结点的左子树和右子树的二叉树组成.

二叉树逻辑结构如下图所示:

📌二叉树的特点

二叉树的特点有:

• 每个结点最多有两棵子树,所以二叉树中不存在度大于2的结点.注意不是只有两颗子树,而是最多有.没有子树或者有一颗子树都是可以的.
• 左子树和右子树是有顺序的,次序不能任意颠倒.

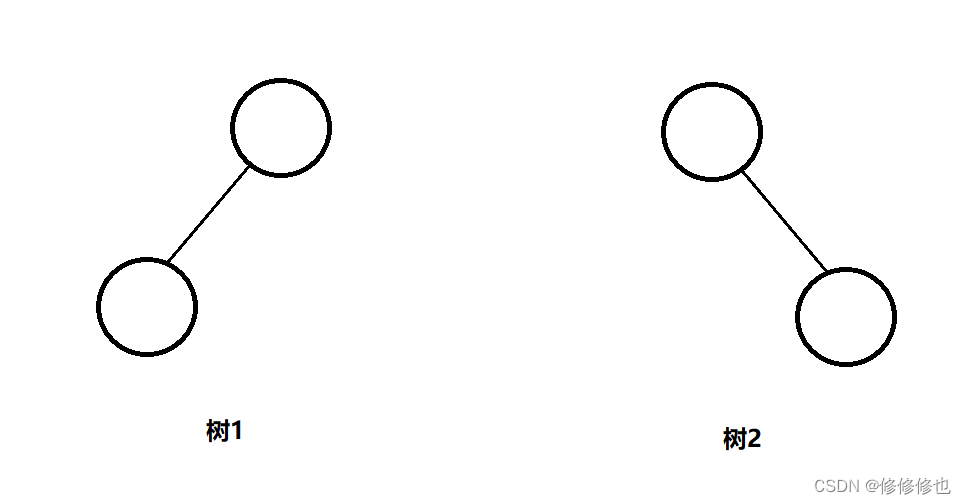

• 即使树中某个结点只有一棵子树,也要区分它是左子树还是右子树.下图中树1和树2是同一颗树,但它们却是不同的二叉树:

二叉树具有五种基本形态:

1. 空二叉树.
2. 只有一个根结点.
3. 根结点只有左子树.
4. 根结点只有右子树.
5. 根结点既有左子树又有右子树.

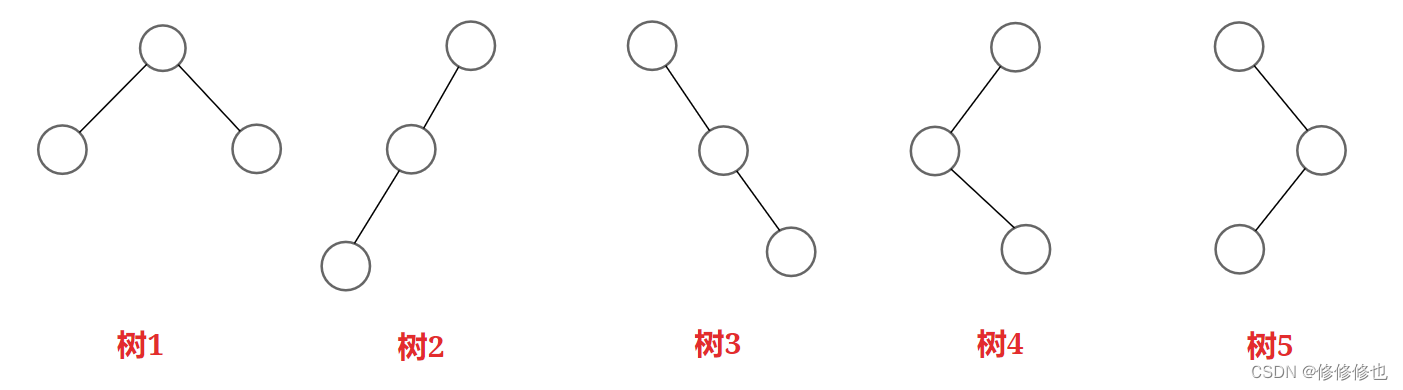

只有三个结点的二叉树,有几种形态? 答案是有以下5种形态:

📌特殊二叉树

• 斜树

所有的结点都只有左子树的二叉树叫左斜树.所有结点都是只有右子树的二叉树叫右斜树.这两者统称为斜树.上图中的树2就是左斜树,树3就是右斜树. 斜树每一层只有一个结点,结点的个数与二叉树的深度相同.

• 满二叉树

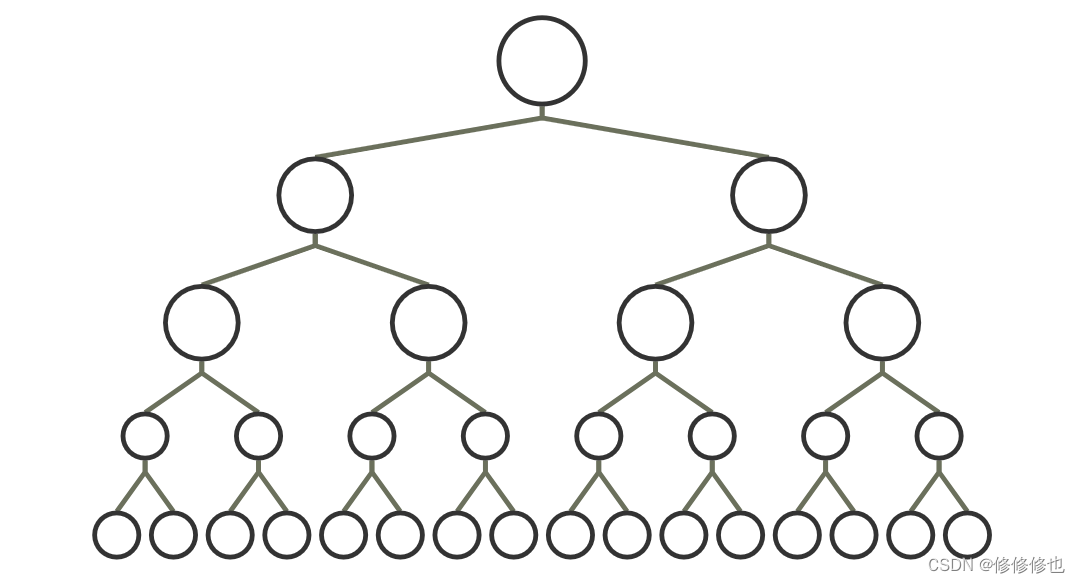

在一棵二叉树中,如果所有分支结点都存在左子树和右子树,并且所有叶子都在同一层上,这样的二叉树称为满二叉树. 如下图所示,该树就是一颗满二叉树:

注意,单是每个结点都存在左右子树,不能算是满二叉树,还必须要所有的叶子都在同一层上,这就做到了整棵树的平衡. 因此,满二叉树的特点有:

1. 叶子只能出现在最下一层.出现在其他层就不可能达成平衡.
2. 非叶子节点的度一定是2.
3. 在同样深度的二叉树中,满二叉树的结点个数最多,叶子数最多.

• 完全二叉树

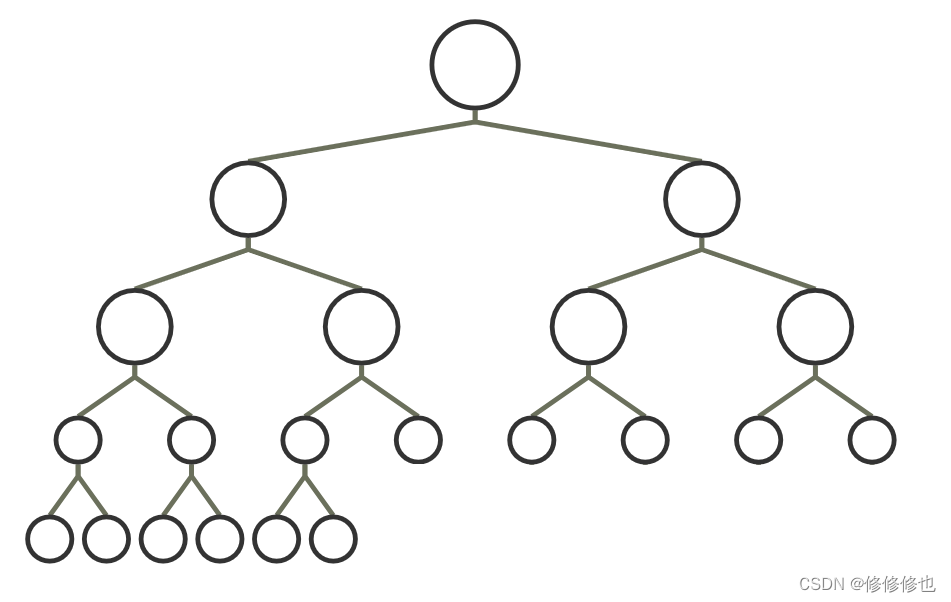

对一颗具有n个结点的二叉树按层序编号,如果编号为i(1≤i≤n)的结点与同样深度的满二叉树中编号为i的结点在二叉树中位置完全相同,则这颗二叉树称为完全二叉树,如下图所示:

完全二叉树的特点有:

1. 叶子结点只能出现在最下两层.
2. 最下层的叶子一定集中在左部连续位置.
3. 倒数二层,若有叶子结点,一定都在右部连续位置.
4. 如果结点度为1,则该结点只有左孩子,即不存在只有右子树的情况.
5. 同样结点数的二叉树,完全二叉树的深度最小.

📌二叉树的性质

性质1: 在二叉树的第i层上至多有

2^{i-1}

个结点(i≥1).

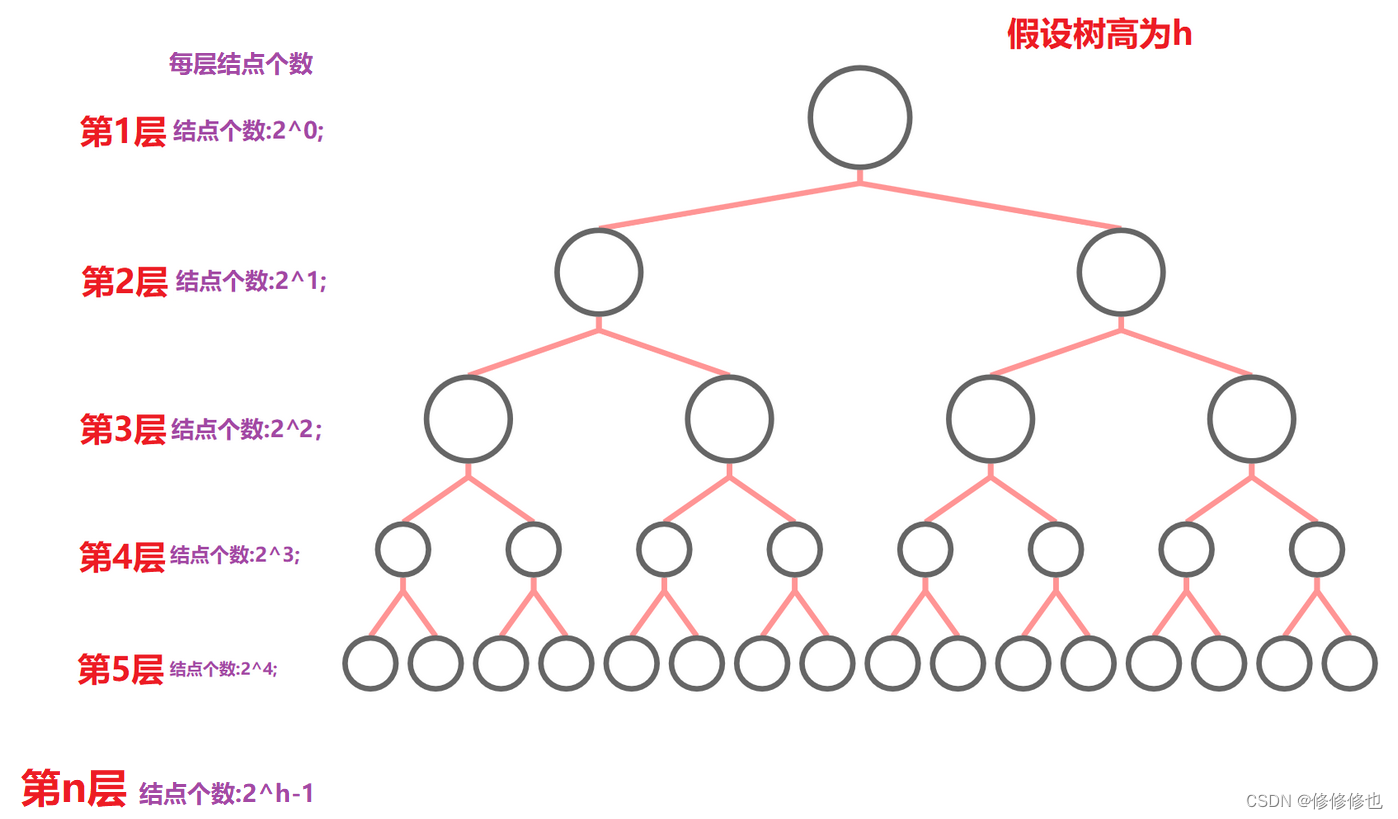

推导如下:

性质2: 深度为k的二叉树至多有

2^{k}-1

个结点(k≥1).

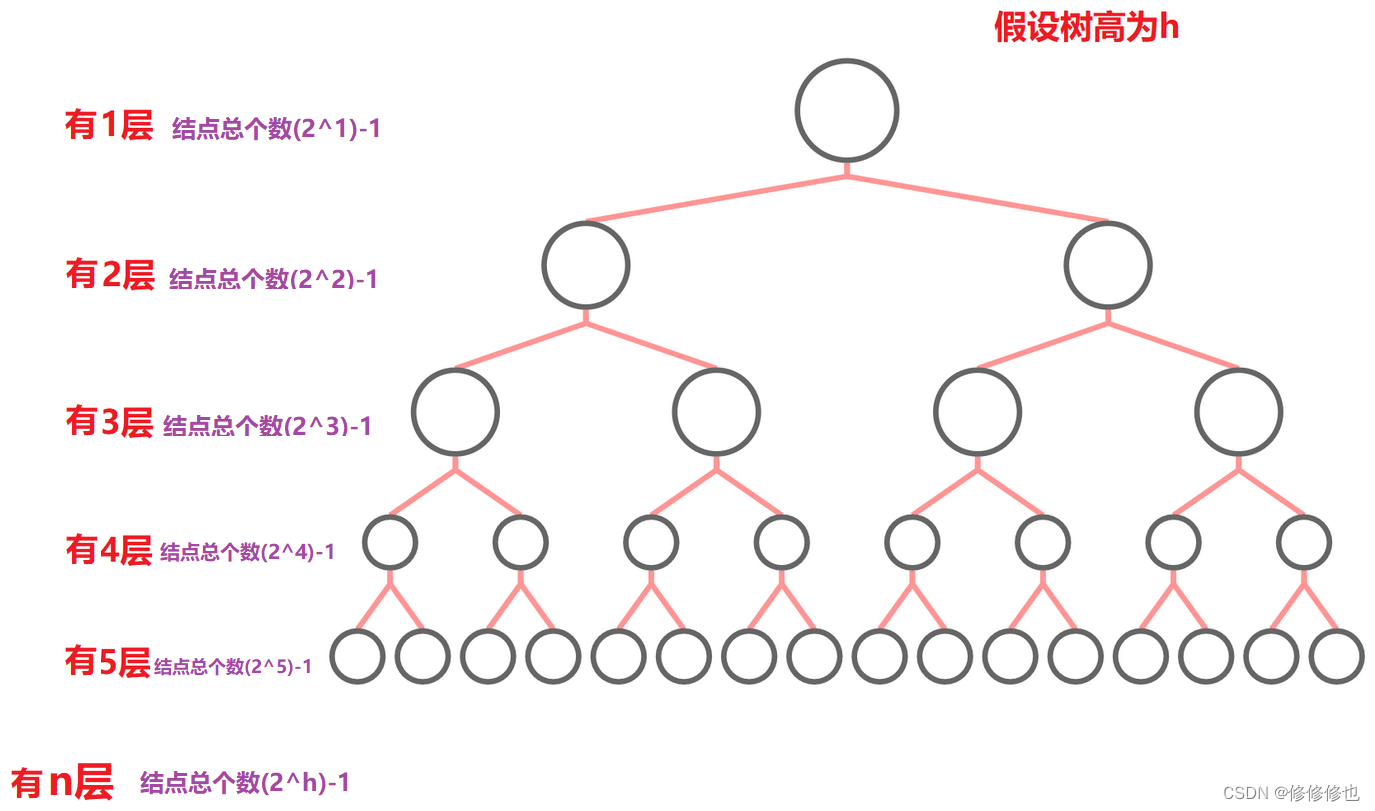

推导如下:

性质3: 对任何一颗二叉树T,如果其终端结点数为

n_{0}

,度为2的结点数为

n_{2}

,则

n_{0}=n_{2}+1

.

终端结点数其实就是叶子节点数,一颗二叉树,只会存在度为0,度为1,度为2的结点,我们假设度为1的节点数为

n_{1}

,则树T结点总数

n=n_0+n_1+n_2

.

性质4: 具有n个结点的完全二叉树的深度为

\left \lfloor log_{2}n \right \rfloor+1

, (

\left \lfloor x \right \rfloor

表示不大于x的最大整数).

我们由满二叉树的定义可知,深度为k的满二叉树的结点数n一定是

2^k-1

.因为这是最多的结点个数.那么对于

n=2^k-1

倒推可得满二叉树的深度数为

k=log_2(n+1)

. 而对于完全二叉树而言,它的节点数一定少于等于同样深度数的满二叉树的结点数

2^k-1

,但一定多于

2^{k-1}-1

.即满足

2^{k-1}-1< n\leqslant 2^k-1

.易推导得

k=\left \lfloor log_2n \right \rfloor+1

.

性质5: 如果对一颗有n个结点的完全二叉树(其深度为

\left \lfloor log_2n \right \rfloor+1

)的结点按层序编号(从第1层到第

\left \lfloor log_2n \right \rfloor+1

层,每层从左到右),对任一结点i(1≤i≤n)有:

1. 如果i=1,则结点i是二叉树的根,无双亲;如果i>1,则其双亲是结点

\left \lfloor \frac{i}{2} \right \rfloor

.

1. 如果2*i>n,则结点i无左孩子(结点i为叶子结点);否则其左孩子是结点2*i.
2. 如果2*i+1>n,则结点i无右孩子;否则其右孩子是结点2*i+1.

📌二叉树的存储结构

• 顺序存储结构

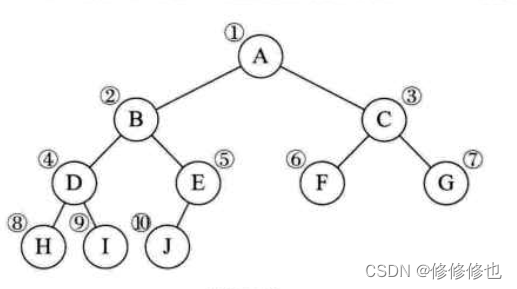

二叉树的顺序存储结构就是用一维数组存储二叉树中的结点,并且结点的存储位置,也就是数组的下标要能体现结点之间的逻辑关系. 先来看看完全二叉树的顺序存储,一颗完全二叉树如下图:

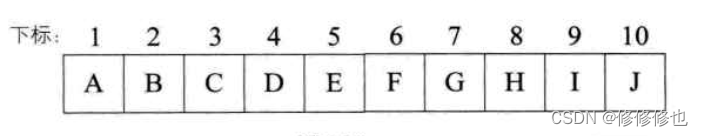

将这颗二叉树存到数组中,相应的下标对应其同样的位置:

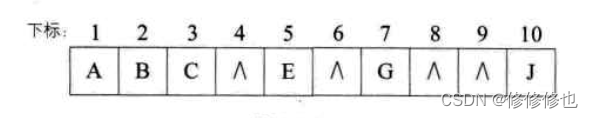

但如果遇到树中不存在的结点,我们也可在顺序结构中存入"^"或空,来表示该结点不存在:

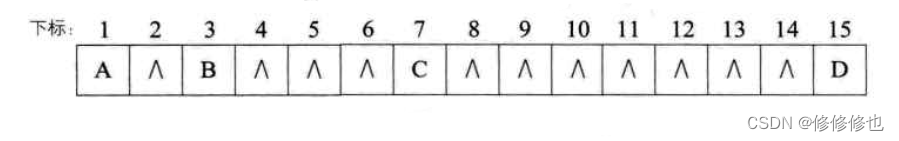

这种顺序存储结构仅适用于完全二叉树.因为,在最坏的情况下,一个深度为k且只有k个结点的单支树(即树中不存在度为2的结点)却需要长度为

2^{k}-1

的一维数组:

• 二叉链表

因为二叉树每个结点最多有两个孩子,所以为它的结点设计一个数据域和两个指针域,分别指向两个孩子,我们称这样的链表叫做二叉链表.

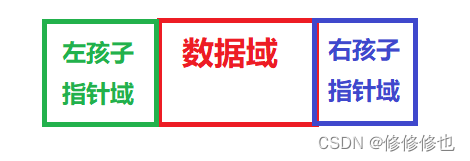

结点结构图如下:

二叉链表结构定义代码如下:

typedef struct BiTNode
{
    TElemType data;         //数据域
    struct BiTNode*left;    //左孩子指针域
    struct BiTNode*right;   //右孩子指针域
}BiTNode;

📌二叉树的遍历

二叉树的遍历(traversing binary tree)是指从根节点出发,按照某种次序依次访问二叉树中所有结点,使得每个结点被访问一次且只访问一次.

前序遍历

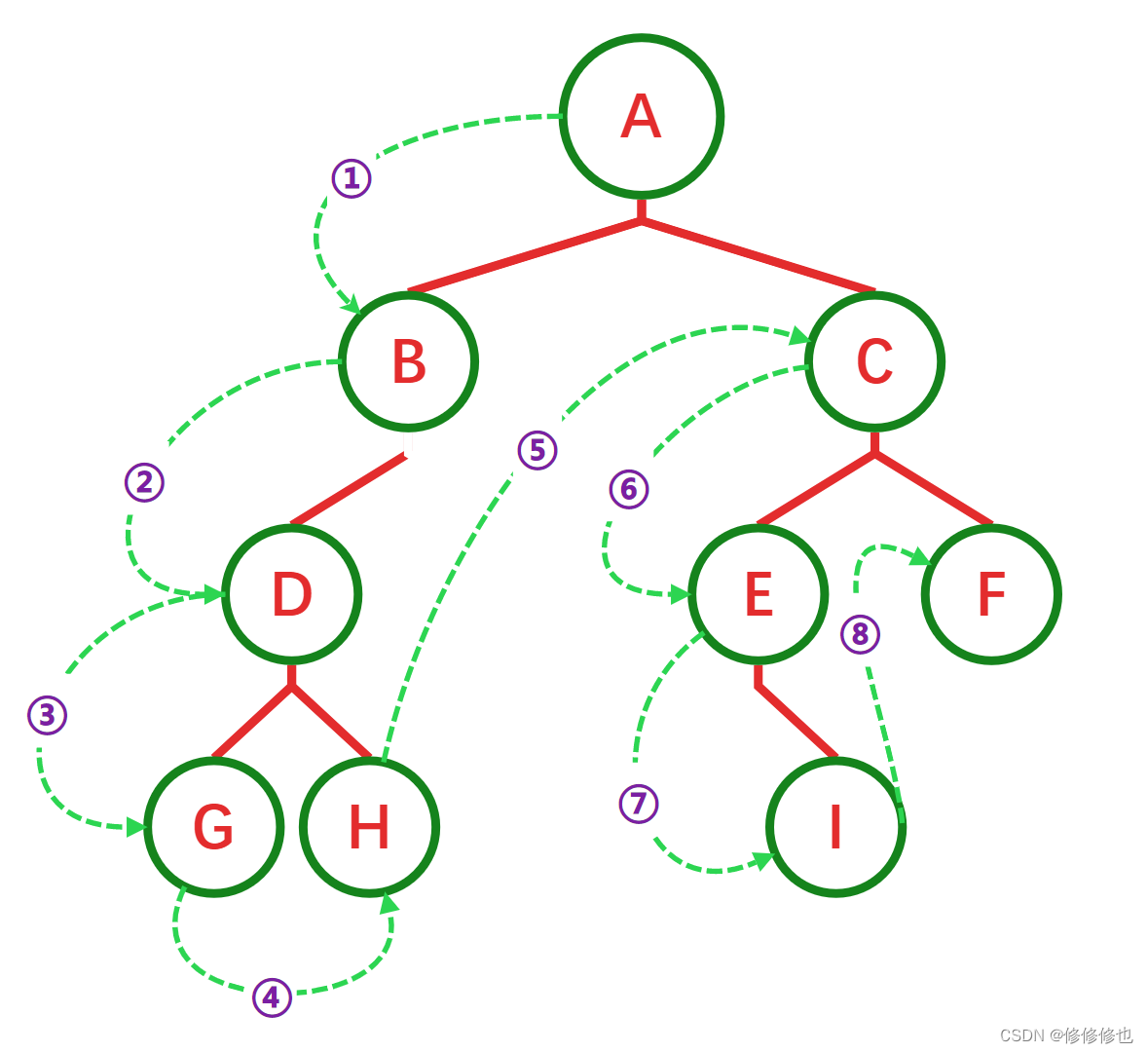

前序遍历的规则是:若二叉树为空,则空操作返回,否则先访问根节点,然后前序遍历左子树,再前序遍历右子树. 如下图所示,遍历的顺序为:ABDGHCEIF

中序遍历

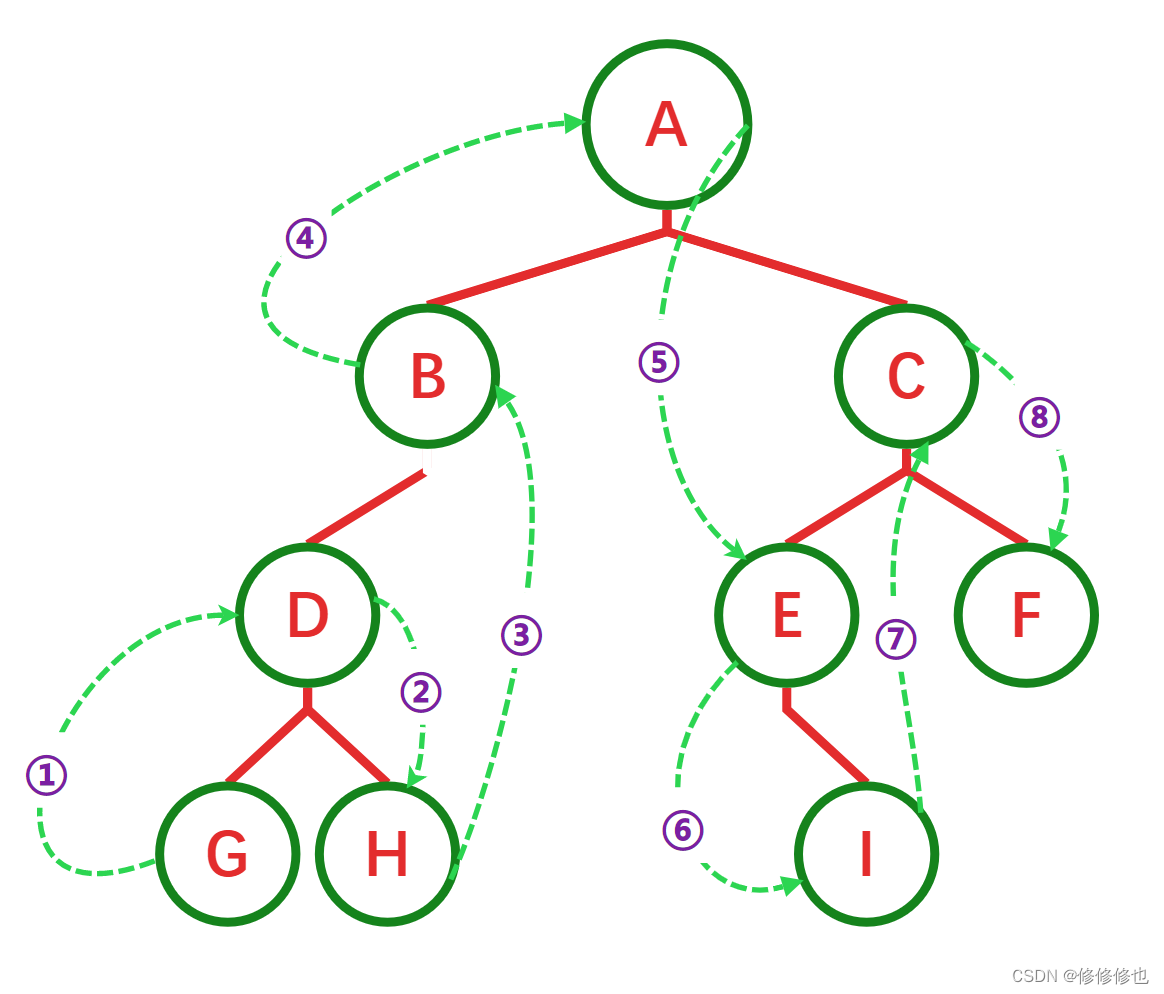

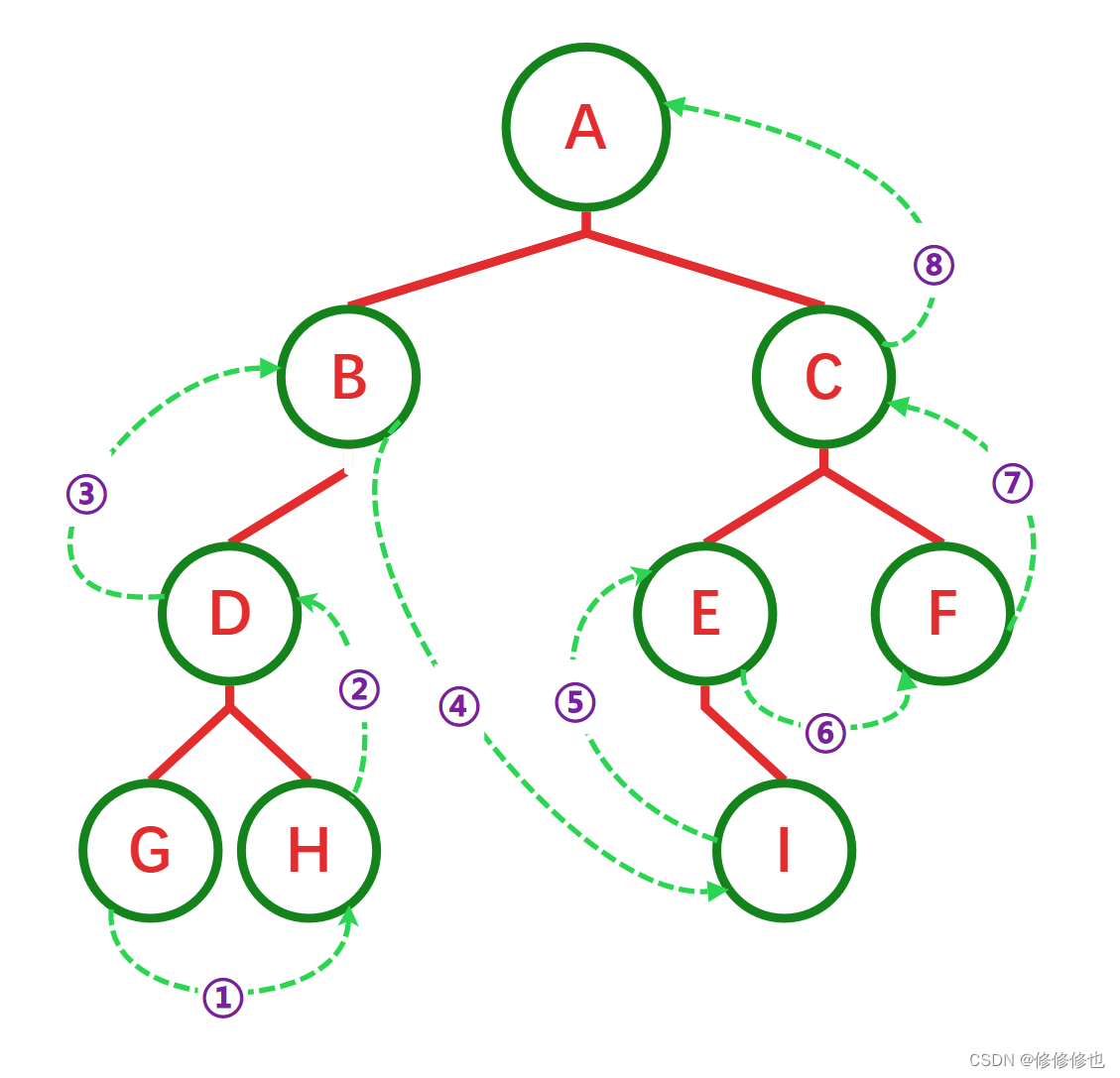

中序遍历的规则是:若二叉树为空,则空操作返回,否则从根节点开始(注意不是先访问根节点)先中序遍历根节点的左子树,然后访问根节点,最后中序遍历右子树. 如下图所示,遍历的顺序为:GDHBAEICF

后序遍历

后序遍历的规则是:若二叉树为空,则空操作返回,否则从左到右先叶子后结点的方式遍历访问左右子树,最后是访问根节点. 如下图所示,遍历的顺序为:GHDBIEFCA

层序遍历

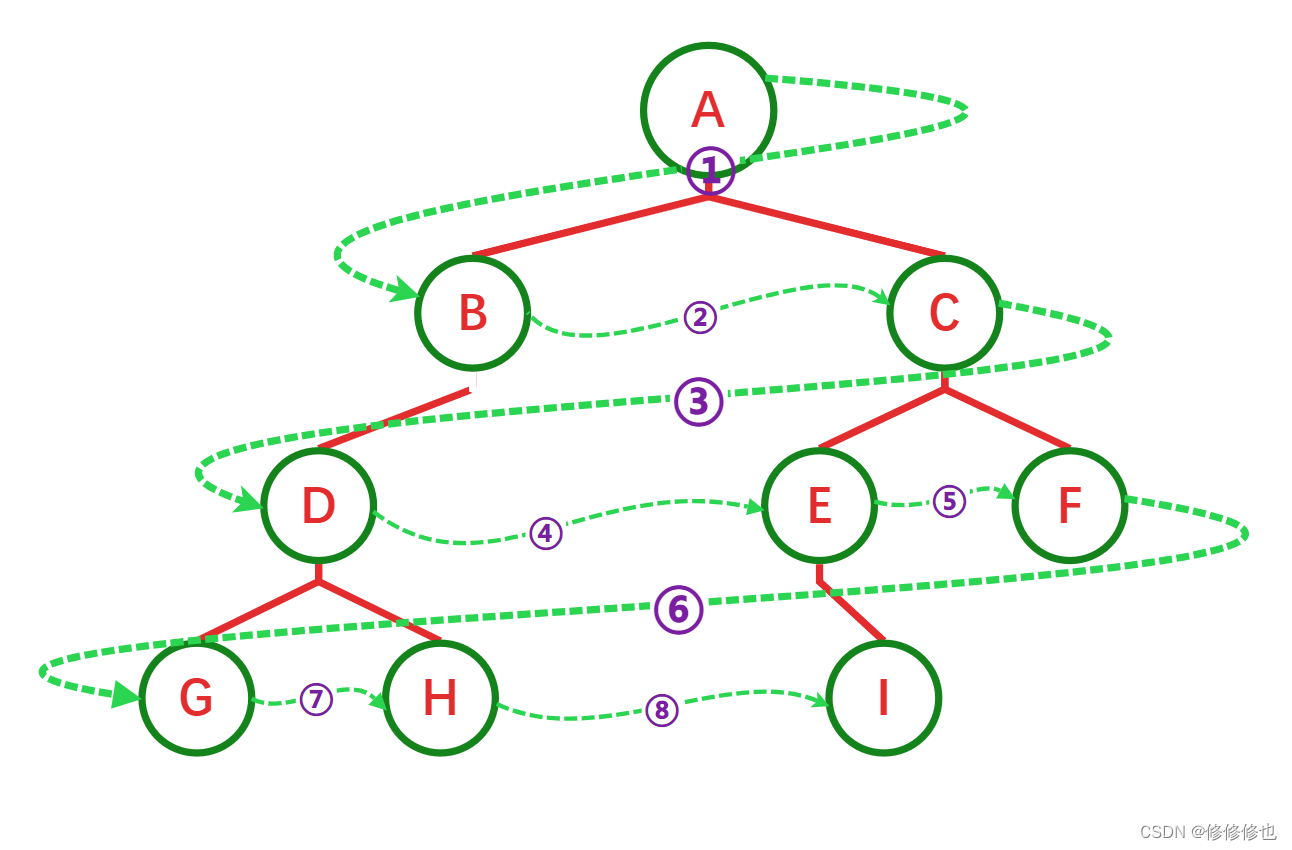

层序遍历的规则是:若二叉树为空,则空操作返回,否则从树的第一层,也就是根节点开始访问,从上而下逐层遍历,在同一层中,按从左到右的顺序对结点逐个访问. 如下图所示,遍历的顺序为:ABCDEFGHI
