嗨，大家好，我是小华同学，关注我们获得“最新、最全、最优质”开源项目和高效工作学习方法

Mermaid 是一个基于 JavaScript 的图表绘制工具，它使用类似 Markdown 的文本定义语法，通过渲染器将文本转换为精美的图表。它支持多种类型的图表，包括流程图、时序图、甘特图、类图、状态图、饼图、Git 图、条形图和用户旅程图等。

特色优势

简单易学：Mermaid 的语法简单易懂，即使没有编程经验的用户也能快速上手。
高效便捷：通过文本定义图表，可以轻松地创建、修改和版本控制图表。
可集成性强：Mermaid 可以集成到各种应用程序中，例如 Markdown 编辑器、文档工具和代码库等。
丰富的功能：Mermaid 支持多种类型的图表，并提供了丰富的配置选项，可以满足各种需求。

应用场景

文档编写：在技术文档中插入图表，帮助读者理解复杂的概念和流程。
代码注释：在代码中使用 Mermaid 绘制图表，解释代码逻辑和功能。
项目规划：使用甘特图规划项目进度和任务分配。
教学演示：在课件中使用 Mermaid 绘制图表，帮助学生理解知识点。
数据分析：使用饼图、条形图等图表展示数据分析和可视化结果。
技术博客：在技术博客中使用Mermaid生成图表，使文章更加生动，易于理解。
会议记录：在会议记录中使用甘特图来跟踪项目进度。

使用方法

安装 Mermaid

Mermaid 可以通过 npm 安装：

npm install mermaid

在 HTML 中使用 Mermaid

在 HTML 文件中引入 Mermaid 的 JavaScript 库和 CSS 样式文件：

<script src="https://unpkg.com/mermaid/dist/mermaid.min.js"></script>
<link rel="stylesheet" href="https://unpkg.com/mermaid/dist/mermaid.min.css">

在 HTML 文件中添加一个容器元素，并使用 mermaid 标签定义图表：

<div class="mermaid">
    graph LR
    A[Hard] -->|Text| B(Round)
    B --> C{Decision}
    C -->|One| D[Result 1]
    C -->|Two| E[Result 2]
</div>

在 Markdown 中使用 Mermaid

使用Mermaid.js非常简单，你只需要编写类似Markdown的文本，然后Mermaid.js会解析这些文本并生成相应的图表。以下是一些基本的使用方法：

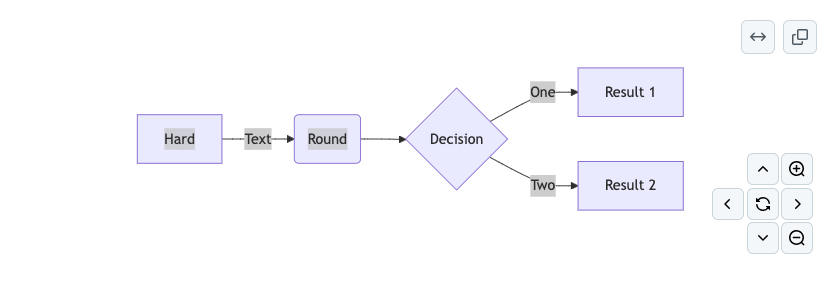

流程图

flowchart LR
    A[Hard] -->|Text| B(Round)
    B --> C{Decision}
    C -->|One| D[Result 1]
    C -->|Two| E[Result 2]

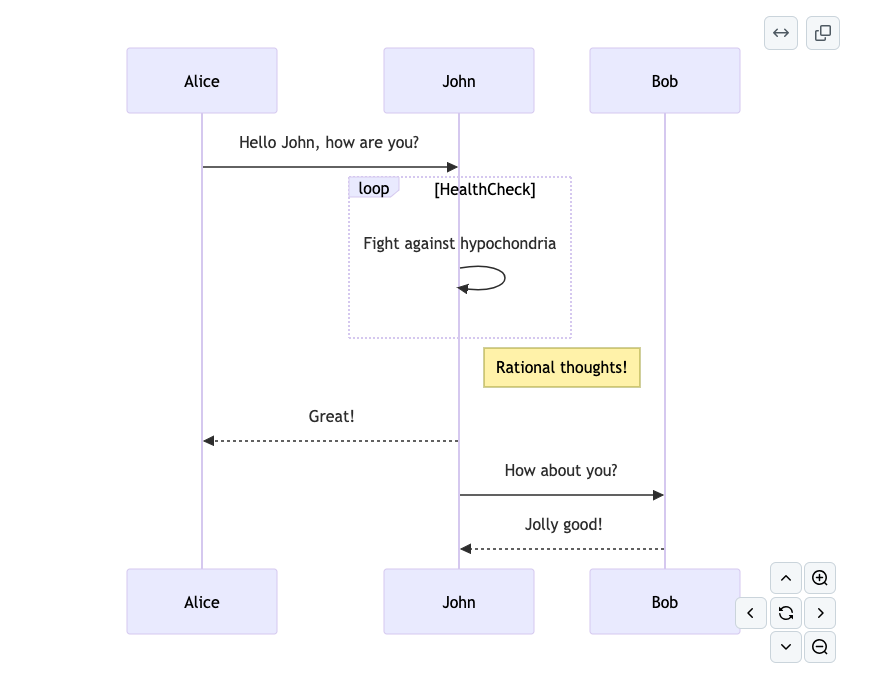

序列图

sequenceDiagram
    Alice->>John: Hello John, how are you?
    loop HealthCheck
        John->>John: Fight against hypochondria
    end
    Note right of John: Rational thoughts!
    John-->>Alice: Great!
    John->>Bob: How about you?
    Bob-->>John: Jolly good!

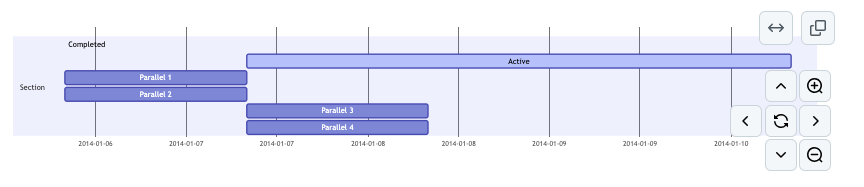

甘特图

gantt
    section Section
    Completed :done,    des1, 2014-01-06,2014-01-08
    Active        :active,  des2, 2014-01-07, 3d
    Parallel 1   :         des3, after des1, 1d
    Parallel 2   :         des4, after des1, 1d
    Parallel 3   :         des5, after des3, 1d
    Parallel 4   :         des6, after des4, 1d

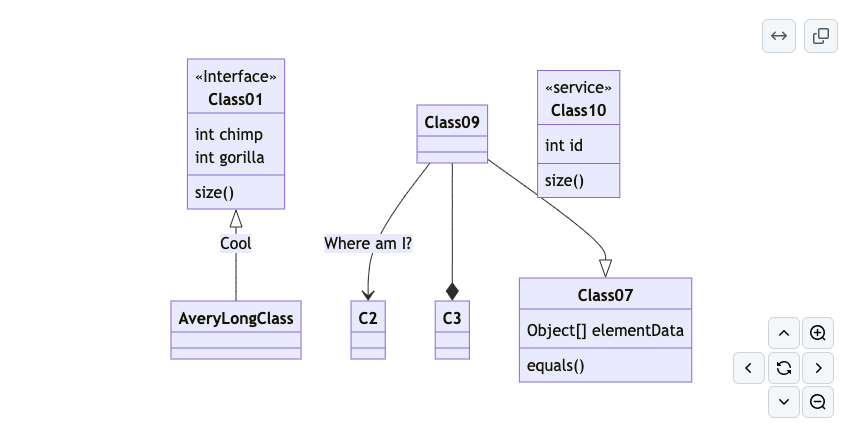

类图

classDiagram
    Class01 <|-- AveryLongClass : Cool
    <<Interface>> Class01
    Class09 --> C2 : Where am I?
    Class09 --* C3
    Class09 --|> Class07
    Class07 : equals()
    Class07 : Object[] elementData
    Class01 : size()
    Class01 : int chimp
    Class01 : int gorilla
    class Class10 {
        <<service>>
        int id
        size()
    }

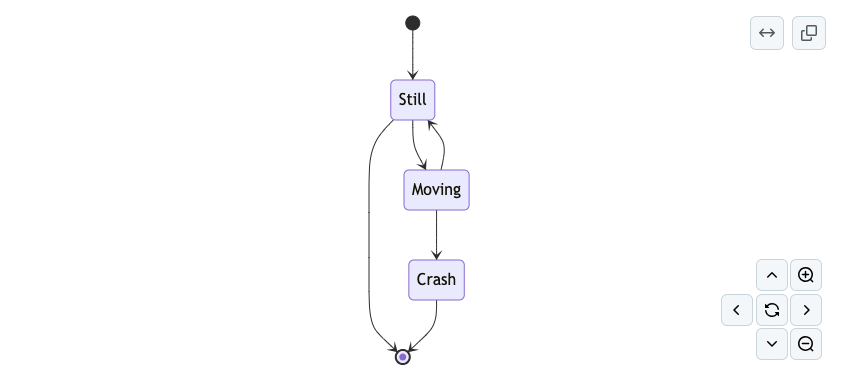

状态图

stateDiagram-v2
    [*] --> Still
    Still --> [*]
    Still --> Moving
    Moving --> Still
    Moving --> Crash
    Crash --> [*]

饼图

pie
    "Dogs" : 386
    "Cats" : 85.9
    "Rats" : 15

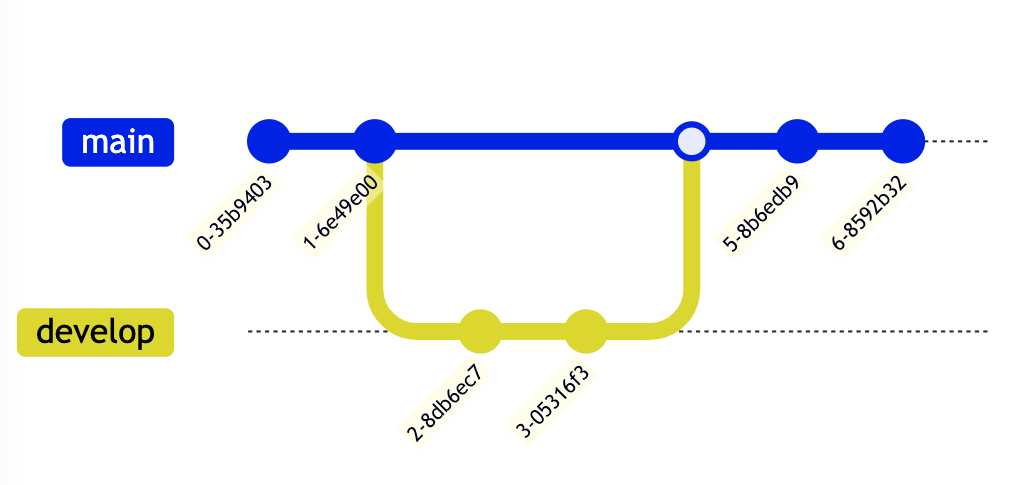

Git图表

    gitGraph
      commit
      commit
      branch develop
      checkout develop
      commit
      commit
      checkout main
      merge develop
      commit
      commit

总结

Mermaid 是一个功能强大、简单易用的图表绘制工具，可以帮助你轻松地创建和修改各种类型的图表。它具有丰富的功能、灵活的配置选项和良好的可集成性，可以满足各种应用场景的需求。

项目地址

https://github.com/mermaid-js/mermaid
