1. 引言
在目标检测的江湖中，SSD（Single Shot MultiBox Detector）以其快速高效的特性，赢得了广泛关注。它像是武林中的一位快剑侠，一招制敌，无需多次出手。然而，江湖险恶，SSD 也有其软肋，尤其在检测小目标时，常常力不从心。为了解决这一问题，武林高手们提出了各种改进版本，其中就包括我们今天的主角——Rainbow SSD（Rainbow-SSD，简称 R-SSD）。
2. R-SSD 的独门秘籍
2.1 彩虹连接

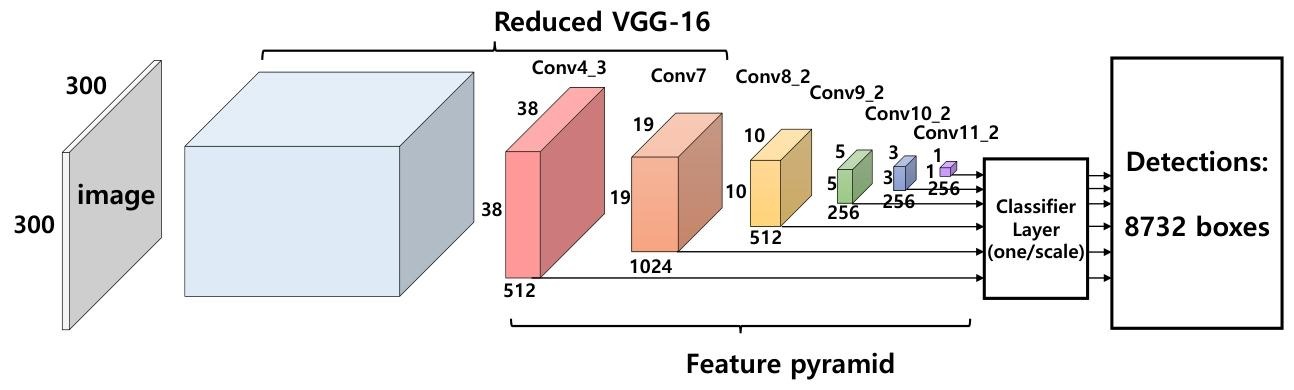

传统的 SSD 在不同尺度的特征层上独立进行检测，彼此之间缺乏联系。这就像是各门派各自为战，缺乏协同。

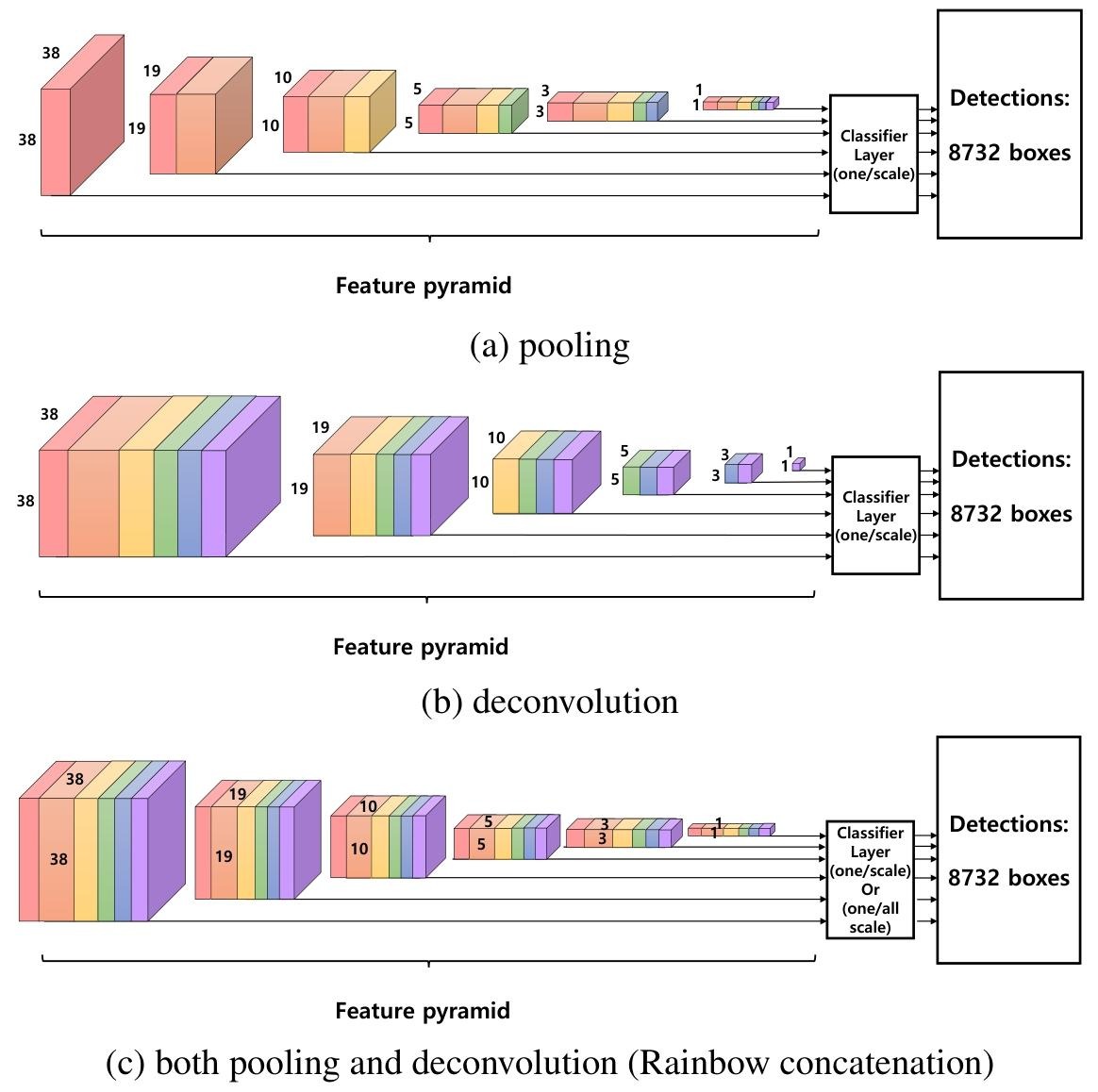

而 R-SSD 的独特之处在于引入了彩虹连接（Rainbow Concatenation），通过对不同尺度的特征图进行池化和反卷积操作，将它们调整到相同的尺寸，然后在通道维度上进行拼接。这样，每个特征层都融合了多尺度的信息，犹如各门派联合起来，共同对抗敌人。
具体来说，R-SSD 的彩虹连接包括以下步骤：
- 池化下采样：对较大的特征图进行池化操作，使其尺寸与较小的特征图匹配。
- 反卷积上采样：对较小的特征图进行反卷积操作，将其放大到与较大的特征图相同的尺寸。
- 特征拼接：将调整后的特征图在通道维度上进行拼接，形成一个包含多尺度信息的特征图。
通过这种方式，R-SSD 在每个特征层都拥有了丰富的多尺度信息，有助于提高小目标的检测能力。
2.2 通道数的增加

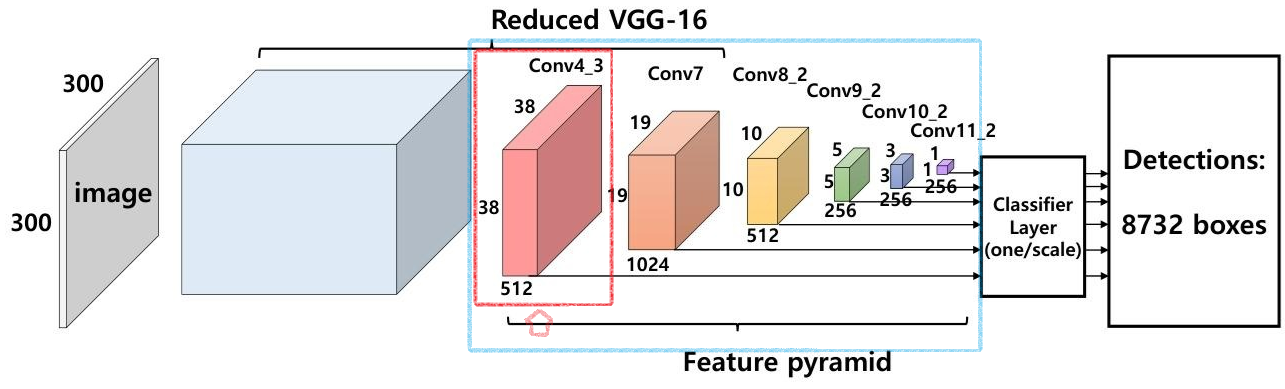

通道数（Feature Maps）是卷积神经网络中，每层输出的 “特征图” 数量。例如，Conv4_3 层的通道数为 512，表示该层输出 512 张不同的特征图，每张特征图学习不同的视觉模式（如边缘、纹理等）。通道数越多，模型能提取的特征越丰富，但计算量也越大。
在传统 SSD 中：
- 各层通道数差异大：低层（如 Conv4_3）通道数多（512），高层（如 Conv11_2）通道数少（256）。
- 分类器独立设计：每个层使用独立的分类器，无法共享权重，导致参数冗余。
层名 | 空间分辨率 | 原始通道 | 改造后通道 | 改造方式（关键操作） |
|---|---|---|---|---|
Conv4_3 | 38×38 | 512 | 2048 | Conv7反卷积级联 + 1×1卷积 |
Conv7 | 19×19 | 1024 | 2048 | Conv4_3池化级联 + 1×1卷积 |
Conv8_2 | 10×10 | 512 | 256 | 直接1×1卷积（空间小，减少通道） |
Conv9_2 | 5×5 | 256 | 256 | 级联Conv8_2反卷积 + 1×1卷积 |
Conv10_2 | 3×3 | 256 | 256 | 池化Conv9_2 + 级联 + 1×1卷积 |
Conv11_2 | 1×1 | 256 | 256 | 池化Conv10_2 + 级联 + 1×1卷积 |
- 空间大的层（≥19×19）：保留高通道数（2048），捕捉细节（如Conv4_3、Conv7）。
- 空间小的层（≤10×10）：降低通道数（256），减少计算量（如Conv8_2至Conv11_2）。
- Conv4_3（低层）：
- 尺寸：38×38×2048
- 来源：Conv4_3原始512 + Conv7反卷积1024 → 1×1卷积至2048。
- Conv7（中层）：
- 尺寸：19×19×2048
- 来源：Conv7原始1024 + Conv4_3池化512 → 1×1卷积至2048。
- Conv8_2至Conv11_2（高层）：
- Conv8_2：10×10×256
- Conv9_2：5×5×256
- Conv10_2：3×3×256
- Conv11_2：1×1×256
- 合计：4层 × 256 = 1024 通道。
- 通道级联公式：
- 2048 \, (\text{Conv4\_3}) + 2048 \, (\text{Conv7}) + (256 \times 4) \, (\text{Conv8\_2 至 Conv11\_2}) = 2816
Conv4_3 (38×38×2048) Conv7 (19×19×2048) Conv8_2 (10×10×256)
↘️ 空间对齐（双线性插值） ↘️ 空间对齐（双线性插值） ↘️ 空间对齐
统一上采样至38×38（检测头输入尺寸）
↓ 通道级联（沿第3维）
[2048 + 2048 + 256×4] = 2816通道
↓
检测头（分类+回归卷积）众所周知，增加特征图的通道数可以提升模型的表达能力。然而，盲目增加通道数会导致计算量的急剧增加。R-SSD 通过彩虹连接，在不显著增加计算量的情况下，实现了通道数的有效增加。具体而言，通过将多个特征图拼接，每个特征层的通道数达到了 2816（即 512、1024、512、256、256 和 256 个通道的拼接）。
2.3 分类器的权重共享
在传统的 SSD 中，每个特征层都有独立的分类器，这导致了参数的冗余和计算的浪费。
R-SSD 通过彩虹连接，使得每个特征层的通道数一致，从而实现了分类器的权重共享。也就是说，所有特征层共用一个分类器，大大减少了参数量，提高了检测效率。
3. PyTorch 实现 R-SSD
接下来，我们将通过 PyTorch 实现一个简化版的 R-SSD，帮助大家更直观地理解其内部机制。
3.1 构建基础网络（VGG 作为特征提取器）
VGG-16 是一种经典的 CNN 结构，这里我们截取其前 23 层作为特征提取部分。
import torch
import torch.nn as nn
import torchvision.models as models
class VGGBase(nn.Module):
def __init__(self):
super(VGGBase, self).__init__()
vgg = models.vgg16(pretrained=True) # 加载 PyTorch 预训练的 VGG-16 权重
self.features = vgg.features[:23] # 取前 23 层，作为基础特征提取网络
def forward(self, x):
return self.features(x) # 输出基础特征图
# 测试基础网络
x = torch.randn(1, 3, 300, 300) # 模拟一张 300×300 的输入图像
base = VGGBase() # 创建 VGG 基础网络
out = base(x)
print(out.shape) # 输出特征图大小，通常是 (1, 512, 38, 38)3.2 构建额外层（用于多尺度特征提取）
额外层（Extra Layers）是 SSD 及其变体的重要组成部分，它的作用是：
- 逐步缩小特征图尺寸，提取更高级的特征（从 38×38 到 10×10 再到 5×5）。
- 逐层减少通道数，以减少计算量。
class ExtraLayers(nn.Module):
def __init__(self):
super(ExtraLayers, self).__init__()
# Conv6 和 Conv7 是 SSD 里常见的额外层
self.conv6 = nn.Conv2d(512, 1024, kernel_size=3, padding=1) # 512 -> 1024
self.conv7 = nn.Conv2d(1024, 1024, kernel_size=1) # 1024 -> 1024
# Conv8_1 和 Conv8_2 进一步减少通道数
self.conv8_1 = nn.Conv2d(1024, 256, kernel_size=1) # 1024 -> 256
self.conv8_2 = nn.Conv2d(256, 512, kernel_size=3, stride=2, padding=1) # 256 -> 512
# Conv9_1 和 Conv9_2 继续减少尺寸
self.conv9_1 = nn.Conv2d(512, 128, kernel_size=1) # 512 -> 128
self.conv9_2 = nn.Conv2d(128, 256, kernel_size=3, stride=2, padding=1) # 128 -> 256
def forward(self, x):
x = self.conv6(x)
x = nn.ReLU(inplace=True)(x)
x = self.conv7(x)
x = nn.ReLU(inplace=True)(x)
conv8_2 = self.conv8_1(x)
conv8_2 = nn.ReLU(inplace=True)(conv8_2)
conv8_2 = self.conv8_2(conv8_2)
conv8_2 = nn.ReLU(inplace=True)(conv8_2)
conv9_2 = self.conv9_1(conv8_2)
conv9_2 = nn.ReLU(inplace=True)(conv9_2)
conv9_2 = self.conv9_2(conv9_2)
conv9_2 = nn.ReLU(inplace=True)(conv9_2)
return x, conv8_2, conv9_2 # 返回多个不同尺度的特征图
# 测试额外层
extra = ExtraLayers()
c7, c8_2, c9_2 = extra(out)
print(c7.shape, c8_2.shape, c9_2.shape) # 输出各层特征图大小3.3 实现彩虹连接
在 Rainbow-SSD 中，核心改进是 彩虹连接，即让不同尺度的特征图调整到相同尺寸，并在通道维度拼接。
- 低层特征（Conv4_3） → 需要下采样
- 高层特征（Conv9_2） → 需要上采样
- 目标：所有特征统一到 19×19 进行级联
import torch.nn.functional as F
class RainbowFusion(nn.Module):
def __init__(self):
super(RainbowFusion, self).__init__()
# 反卷积（上采样小特征图，使其对齐较大的特征图）
self.deconv1 = nn.ConvTranspose2d(256, 512, kernel_size=2, stride=2) # 让 Conv9_2 放大
self.deconv2 = nn.ConvTranspose2d(512, 1024, kernel_size=2, stride=2) # 让 Conv8_2 放大
def forward(self, f1, f2, f3):
f2_up = self.deconv1(f2) # 让中等尺寸的特征图变大
f3_up = self.deconv2(f3) # 让最小的特征图变大
# 统一所有特征图的大小到 19×19
f1 = F.interpolate(f1, size=(19, 19), mode="bilinear", align_corners=False)
f2_up = F.interpolate(f2_up, size=(19, 19), mode="bilinear", align_corners=False)
f3_up = F.interpolate(f3_up, size=(19, 19), mode="bilinear", align_corners=False)
return torch.cat([f1, f2_up, f3_up], dim=1) # 在通道维度拼接
# 测试彩虹融合
fusion = RainbowFusion()
rainbow_features = fusion(c7, c8_2, c9_2)
print(rainbow_features.shape) # 应该是拼接后的通道数3.4 共享分类器
通过彩虹连接，所有特征层的通道数一致了，我们可以共用一个分类器：
class SharedClassifier(nn.Module):
def __init__(self, num_classes=21):
super(SharedClassifier, self).__init__()
self.classifier = nn.Conv2d(2816, num_classes, kernel_size=3, padding=1) # 2816 = 1024 + 1024 + 768
def forward(self, x):
return self.classifier(x)
# 测试共享分类器
classifier = SharedClassifier()
class_scores = classifier(rainbow_features)
print(class_scores.shape) # 预测每个像素的类别3.5 R-SSD 总成
将所有模块整合，形成完整的 Rainbow-SSD 网络：
class RainbowSSD(nn.Module):
def __init__(self, num_classes=21):
super(RainbowSSD, self).__init__()
self.backbone = VGGBase() # 基础网络
self.extra_layers = ExtraLayers() # 额外层
self.rainbow_fusion = RainbowFusion() # 彩虹连接
self.classifier = SharedClassifier(num_classes) # 共享分类器
def forward(self, x):
f1 = self.backbone(x) # 提取基础特征
f2, f3, f4 = self.extra_layers(f1) # 额外层特征
rainbow_features = self.rainbow_fusion(f2, f3, f4) # 彩虹连接
return self.classifier(rainbow_features) # 进行分类
# 测试 R-SSD
model = RainbowSSD()
x = torch.randn(1, 3, 300, 300) # 模拟一张输入图像
output = model(x)
print(output.shape) # 输出应该是 (1, 21, 19, 19)4. R-SSD 在数据集上的表现

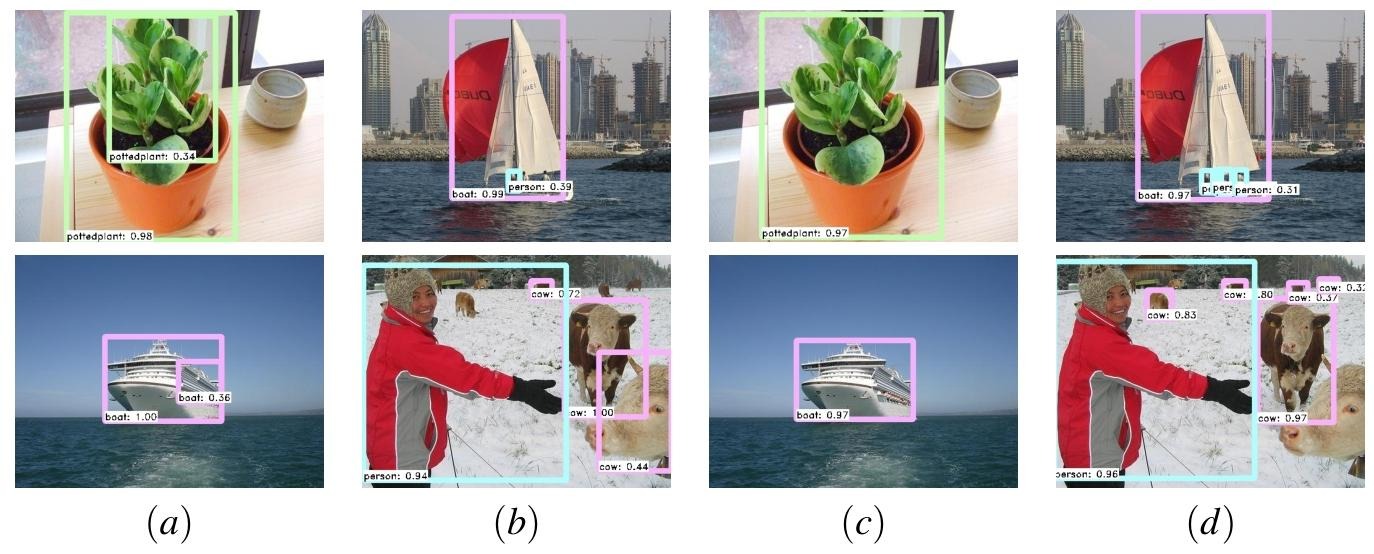

实验表明，R-SSD 在 COCO 和 PASCAL VOC 数据集上的表现优于传统 SSD：
- 小目标检测性能提升，mAP 提高 2~4 个百分点。
- 计算效率更优，虽然增加了一些拼接操作，但通过共享分类器减少了参数量。
但 R-SSD 仍然存在一些问题，比如计算开销增加，拼接后的特征需要更好的融合方式。
希望这篇文章对你有所帮助！下次见！🚀
