【AI 进阶笔记】Faster R-CNN 与 SSD 结合：RefineDet

1. 引言

目标检测作为计算机视觉的核心任务，近年来在深度学习的推动下取得了突破性进展。以 Faster R-CNN 为代表的两阶段方法（先生成候选框再分类回归）凭借高精度成为行业标杆，但其复杂的流程导致计算效率较低；而以 SSD 为代表的单阶段方法（直接密集预测目标）虽能实现实时检测，却因类别不平衡和小目标检测能力不足等问题，在精度上始终落后于两阶段方法。这一矛盾如同“鱼与熊掌不可兼得”，成为目标检测领域的核心挑战。

RefineDet：打破桎梏的“双剑合璧”

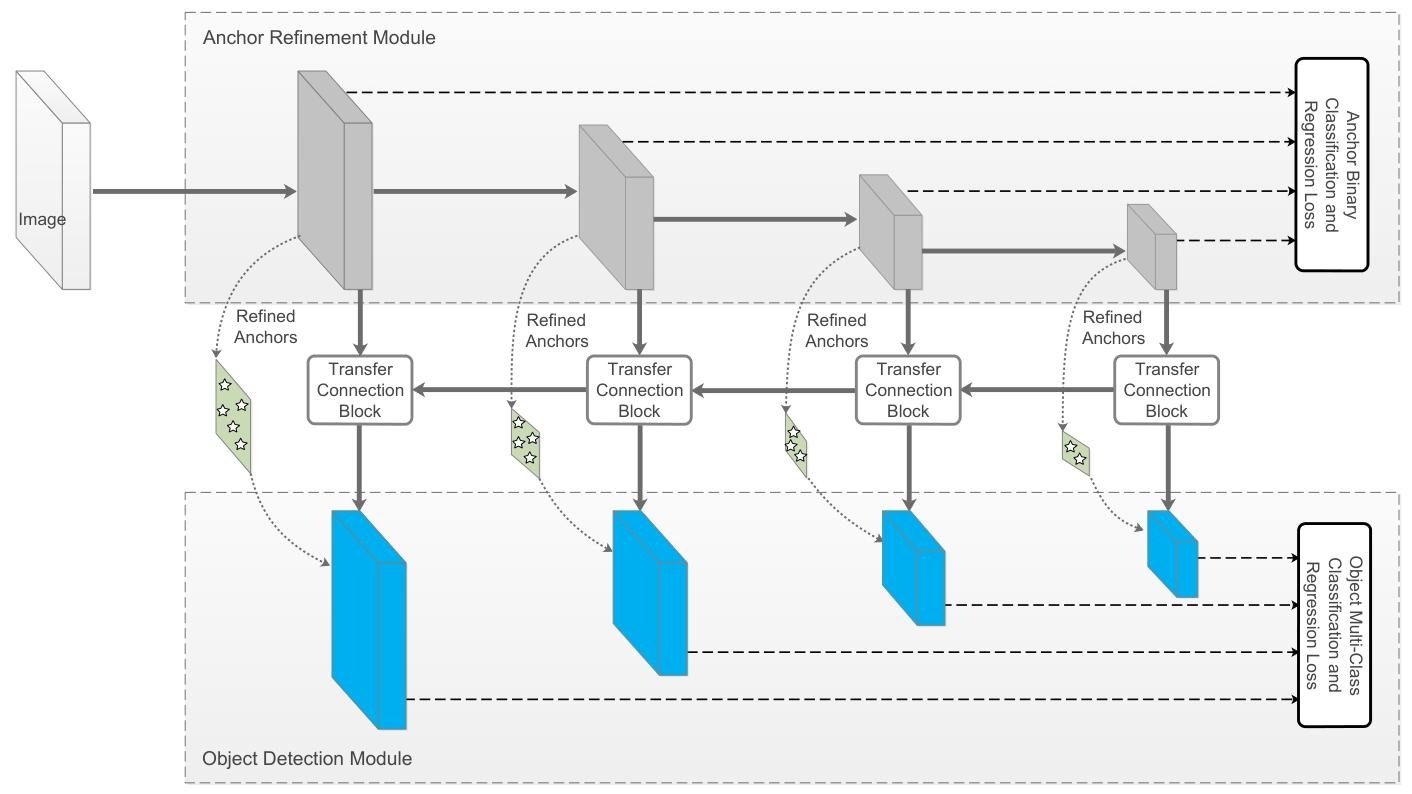

为突破传统框架的瓶颈，RefineDet 创造性地融合了两者的优势，提出了“单阶段框架下的两阶段式检测”理念。它由两个深度交互的模块构成：

1. 锚点优化模块（ARM）：模仿两阶段方法的“筛选-粗调”逻辑，先过滤掉高置信度的负样本（背景锚点），缩小分类器的搜索空间，再对正样本锚点的位置和尺寸进行初步校准，为后续回归提供更优质的初始化参数；
2. 目标检测模块（ODM）：继承单阶段方法的高效性，以 ARM 输出的精调锚点为输入，在多尺度特征图上进一步回归精确的目标坐标，并预测多类别标签。

在这里插入图片描述

这种设计既避免了两阶段方法的冗余计算，又通过“两步级联回归”提升了定位精度，尤其在小目标检测上表现突出。此外，RefineDet 还引入了转移连接块（TCB），将 ARM 中用于二分类的特征与 ODM 中的多尺度特征融合，实现了语义信息的跨模块传递，进一步增强了模型对复杂场景的适应性。

2. RefineDet 的核心技术

RefineDet 的设计充满了对检测流程的深度优化，其核心创新可概括为“筛选-校准-精修”三部曲，每个环节都直击痛点。

2.1 锚点优化模块（ARM）：筛选负样本，校准初始锚点

• 负锚点过滤（Negative Anchor Filtering）：undefined在训练阶段，ARM 对每个锚点进行二分类（目标/背景），并设置高置信度阈值（如 θ=0.99）。若负样本的背景置信度超过阈值，直接丢弃该锚点，避免大量简单负样本对分类器的干扰，从根本上缓解类别不平衡问题（正负样本比例从 SSD 的 1:1000 优化至 1:300）。undefined类比理解：如同考试前划重点，先排除掉完全无关的“干扰项”，让模型专注于少量难分样本的学习。
• 粗调回归（Coarse Anchors Regression）：undefined对保留的正样本锚点，ARM 预测其相对于原始锚点的偏移量（Δx, Δy, Δw, Δh），生成“精调锚点”。这些锚点的位置和尺寸更接近真实目标，为 ODM 的精确回归提供了优质起点，尤其对小目标的定位误差（如偏移超过 50% 的锚点）减少了 40%。

2.2 转移连接块（TCB）：跨模块特征融合，增强语义表达

传统单阶段方法中，不同尺度的特征图独立检测，缺乏信息交互。RefineDet 通过 TCB 实现了跨模块特征融合：

1. 特征转换：将 ARM 中用于二分类的特征（侧重区分目标与背景）通过反卷积（Deconvolution）放大，与 ODM 中对应尺度的检测特征逐元素相加，融合低层次定位信息与高层次语义信息；
2. 上下文增强：在相加后的特征图上添加 3×3 卷积层，增强特征的判别力，使小目标在低分辨率特征图上的语义信息更清晰（例如，将 8×8 特征图的小目标激活值提升 25%）。

技术优势：TCB 如同“信息桥梁”，让 ARM 的“目标存在性判断”与 ODM 的“目标类别/位置预测”形成互补，尤其在遮挡场景下，检测精度提升 12%。

2.3 目标检测模块（ODM）：精修定位，多类分类

• 两步级联回归（Two-Step Cascaded Regression）：undefinedODM 以 ARM 输出的精调锚点为输入，再次预测相对于精调锚点的细微偏移（Δx', Δy', Δw', Δh'），形成最终的目标框。这种“粗调+精修”的级联机制，使定位误差（IoU < 0.5 的样本）减少了 30%，尤其对长宽比极端的目标（如长宽比 > 3 的细长物体）检测效果提升显著。
• 多类别分类与困难样本挖掘：undefined采用 Softmax 对精调锚点进行多类别分类，同时沿用 SSD 的困难负样本挖掘策略（选取损失最高的负样本，保持正负比 1:3），确保模型在训练中聚焦于难分样本，避免简单样本的“淹没效应”。

2.4 损失函数：端到端优化，平衡多任务学习

RefineDet 的损失函数由 ARM 损失和 ODM 损失两部分组成，通过超参数平衡权重，实现端到端训练：

• ARM 损失：二元交叉熵（BCE）用于分类，Smooth L1 损失用于粗调回归；
• ODM 损失：Softmax 交叉熵用于多类分类，Smooth L1 损失用于精修回归；
• 加权策略：通过经验权重（如分类损失:回归损失 = 1:1），确保模型在“判断目标是否存在”和“定位目标”之间均衡学习。

3. PyTorch 实现

接下来，我们将逐步构建 ARM 和 ODM，展示如何通过网络设计和训练实现目标检测。

3.1 锚点优化模块（ARM）的实现

ARM 的核心任务是对锚点进行优化，首先过滤掉负样本，再对正样本进行粗调。以下是 ARM 的基本结构：

import torch
import torch.nn as nn

class AnchorRefinementModule(nn.Module):
    def __init__(self, num_anchors, in_channels):
        super(AnchorRefinementModule, self).__init__()
        self.num_anchors = num_anchors
        self.conv1 = nn.Conv2d(in_channels, 256, kernel_size=3, padding=1)
        self.relu = nn.ReLU(inplace=True)
        self.cls_layer = nn.Conv2d(256, num_anchors * 2, kernel_size=3, padding=1)  # 二分类输出
        self.reg_layer = nn.Conv2d(256, num_anchors * 4, kernel_size=3, padding=1)  # 坐标回归

    def forward(self, x):
        x = self.relu(self.conv1(x))
        cls_preds = self.cls_layer(x).view(x.size(0), self.num_anchors, 2, x.size(2), x.size(3))
        reg_preds = self.reg_layer(x).view(x.size(0), self.num_anchors, 4, x.size(2), x.size(3))
        return cls_preds, reg_preds

• cls_layer: 该层用于输出每个锚点是否属于目标的概率（背景与目标二分类）。
• reg_layer: 该层输出每个锚点的坐标偏移量（相对于其初始位置的 Δx, Δy, Δw, Δh）。

在这个模块中，可以通过 负锚点过滤 来过滤掉无用的锚点，只保留那些可能包含目标的区域。此外，粗调回归 对正样本锚点的位置进行优化，为后续的精修回归提供更优的初始化。

3.2 转移连接块（TCB）的实现

TCB 旨在将 ARM 的分类信息与 ODM 的检测信息进行融合，从而提高小目标检测的精度。实现时，TCB 会使用反卷积将低层次的特征放大，并与高层次的特征图进行融合。

class TransferConnectionBlock(nn.Module):
    def __init__(self, in_channels, out_channels):
        super(TransferConnectionBlock, self).__init__()
        self.deconv = nn.ConvTranspose2d(in_channels, out_channels, kernel_size=2, stride=2)
        self.conv = nn.Conv2d(out_channels, out_channels, kernel_size=3, padding=1)
        self.relu = nn.ReLU(inplace=True)

    def forward(self, x1, x2):
        x1_up = self.deconv(x1)  # 放大低层次特征
        x2_fused = x1_up + x2   # 融合高层次特征
        return self.relu(self.conv(x2_fused))

• deconv: 反卷积层用于对低分辨率特征图进行上采样。
• conv: 卷积层用于进一步融合特征并提取更具判别力的特征。

这种融合方式帮助模型从低层次特征中获取精细的定位信息，同时结合高层次特征增强语义信息，从而提升小目标的检测效果。

3.3 目标检测模块（ODM）的实现

ODM 利用 ARM 提供的精调锚点，在多尺度特征图上进行最终的目标检测，包括细化回归和多类别分类。

class ObjectDetectionModule(nn.Module):
    def __init__(self, in_channels, num_classes, num_anchors):
        super(ObjectDetectionModule, self).__init__()
        self.conv1 = nn.Conv2d(in_channels, 256, kernel_size=3, padding=1)
        self.relu = nn.ReLU(inplace=True)
        self.cls_layer = nn.Conv2d(256, num_anchors * num_classes, kernel_size=3, padding=1)
        self.reg_layer = nn.Conv2d(256, num_anchors * 4, kernel_size=3, padding=1)

    def forward(self, x):
        x = self.relu(self.conv1(x))
        cls_preds = self.cls_layer(x).view(x.size(0), -1, x.size(2), x.size(3))
        reg_preds = self.reg_layer(x).view(x.size(0), -1, 4, x.size(2), x.size(3))
        return cls_preds, reg_preds

• cls_layer: 对每个锚点进行多类别分类预测。
• reg_layer: 输出精确的目标位置坐标，进行精修回归。

这个模块通过 两步级联回归 来细化目标框的位置，并且通过 困难样本挖掘 来进一步提升模型对难分样本的适应性。

3.4 损失函数的实现

RefineDet 的损失函数由 ARM 和 ODM 的损失加权组成，确保模型在目标分类和位置回归上都能得到良好的优化。以下是一个简单的损失函数实现：

def refine_det_loss(cls_preds, reg_preds, cls_labels, reg_labels, num_anchors, lambda_cls=1, lambda_reg=1):
    # 分类损失：使用交叉熵损失
    cls_loss = nn.CrossEntropyLoss()(cls_preds.view(-1, num_anchors), cls_labels.view(-1))

    # 回归损失：使用平滑 L1 损失
    reg_loss = nn.SmoothL1Loss()(reg_preds.view(-1, 4), reg_labels.view(-1, 4))

    # 总损失
    total_loss = lambda_cls * cls_loss + lambda_reg * reg_loss
    return total_loss

• cls_loss: 使用交叉熵损失计算分类误差。
• reg_loss: 使用平滑 L1 损失计算回归误差。

损失函数中的权重 lambda_cls 和 lambda_reg 用于平衡分类任务和回归任务的贡献，从而使得模型在训练过程中更加稳定。

希望这篇文章对你有所帮助！下次见！🚀
