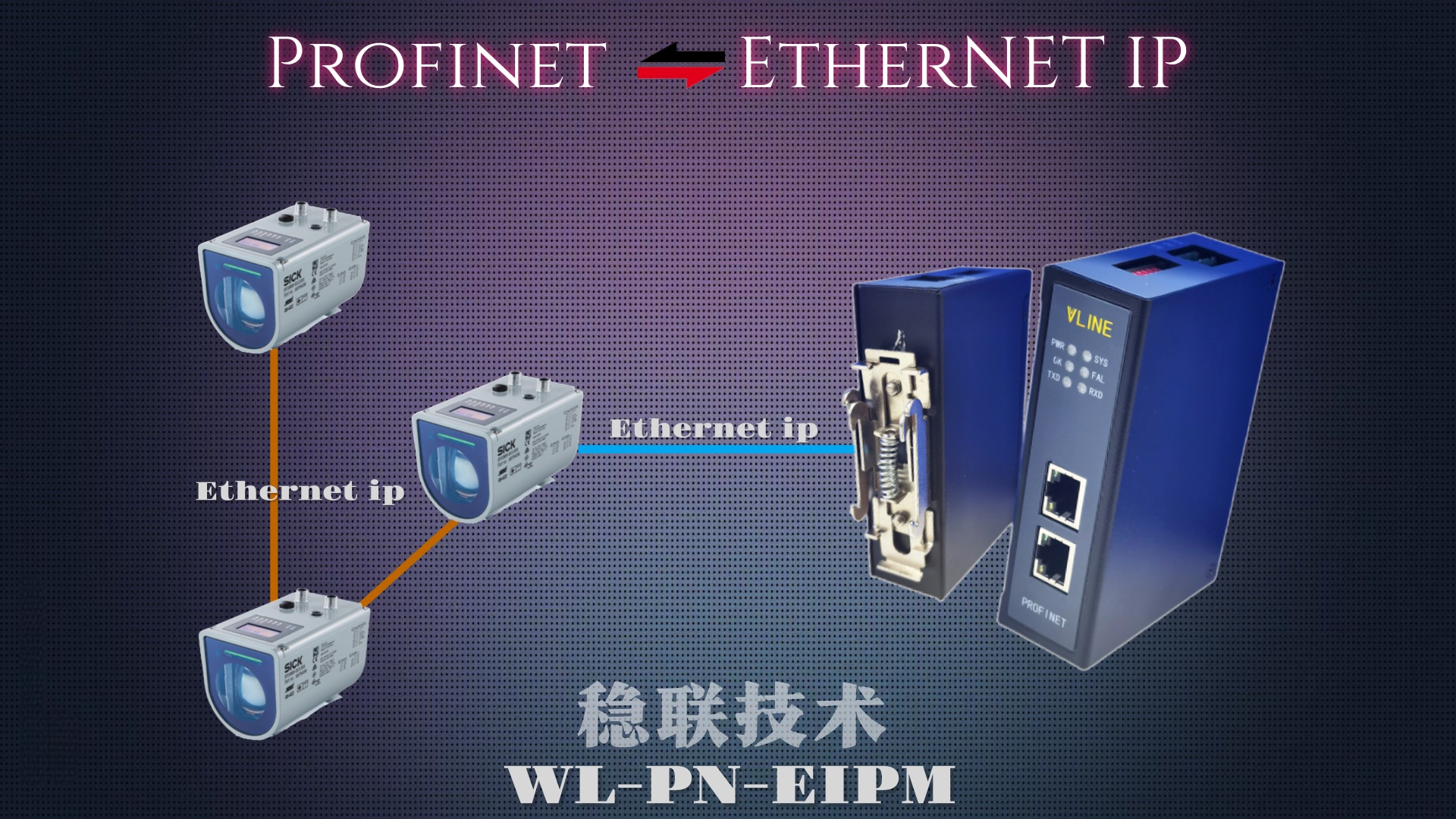

在某汽车制造企业的总装车间自动化生产线中，主控系统采用西门子S7-1500PLC（Profinet主站），现场部署了多台SICK激光测距传感器用于车身尺寸检测和精确定位。由于协议不匹配，需通过EthernetIP转Profinet网关（选用稳联技术WL-PN-EIPM）实现异构网络的数据互通，确保传感器数据实时、可靠地传输至PLC进行处理。

IP地址分配

-使用SOPASET软件通过USB转以太网适配器连接传感器

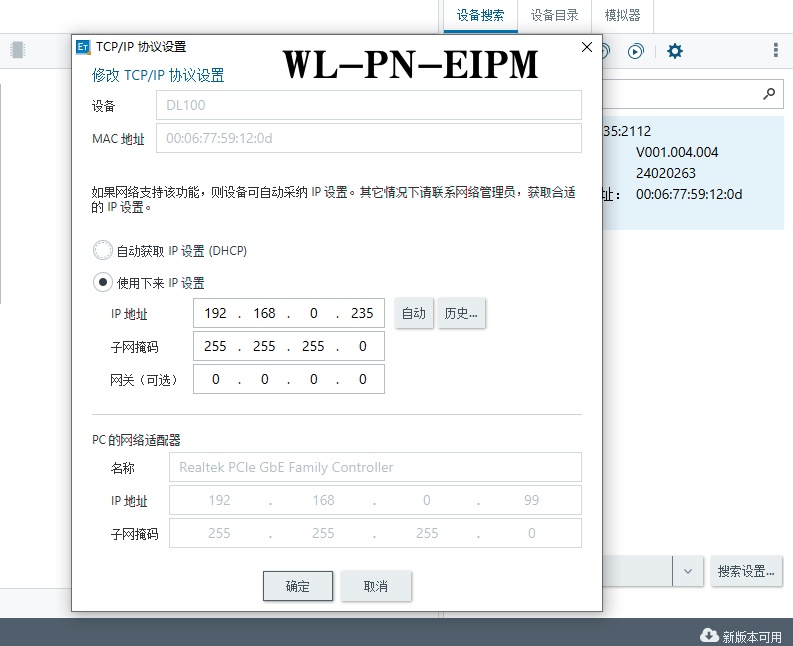

-设置传感器IP地址为192.168.1.10（子网掩码255.255.255.0）

-置标设备名称为"LMS111_01"（便于后续识别）

2.EthernetIP参数置标

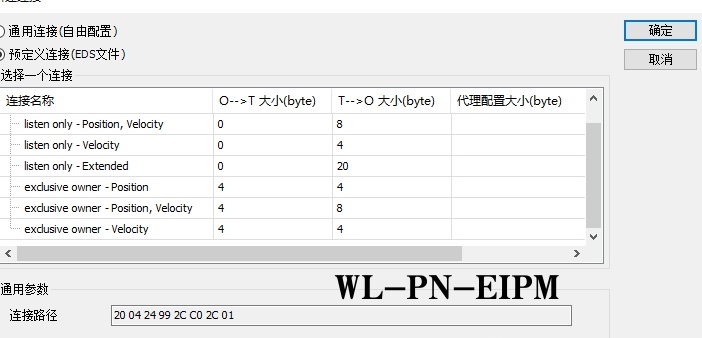

协议转换置标-创建通信映射-在置标工具中选择"ProtocolConversion"→"EthernetIPtoProfinet"模式-植入SICK传感器的EDS文件，自动识别设备能力与数据结构

置标下载与激活-保存置标-点击"ApplyConfiguration"将参数写入网关闪存-重启网关使置标生效.EthernetIP转Profinet网关（选用稳联技术WL-PN-EIPM）

西门子PLC组态

1. 网关GSD文件植入在TIAPortal中选择"Options"→"ManageGeneralStationDescriptionFiles(GSD)"，安装稳联技术WL-PN-EIPM网关的GSD文件（.xml格式），硬件组态在项目中添加S7-1200PLC

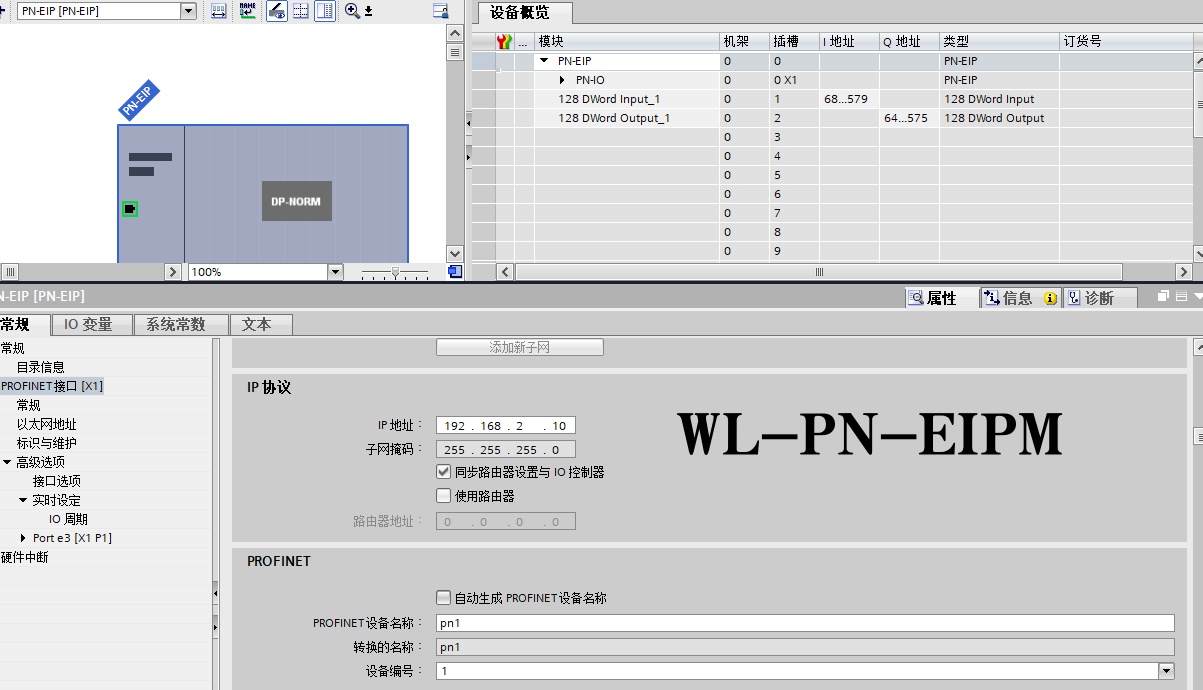

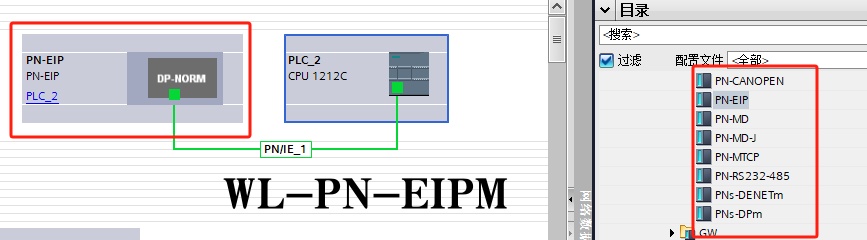

在硬件目录中找到"pn-eip"设备，拖至Profinet网络视图，分配设备名称为"SensorGateway"，设置IP地址为192.168.2.10

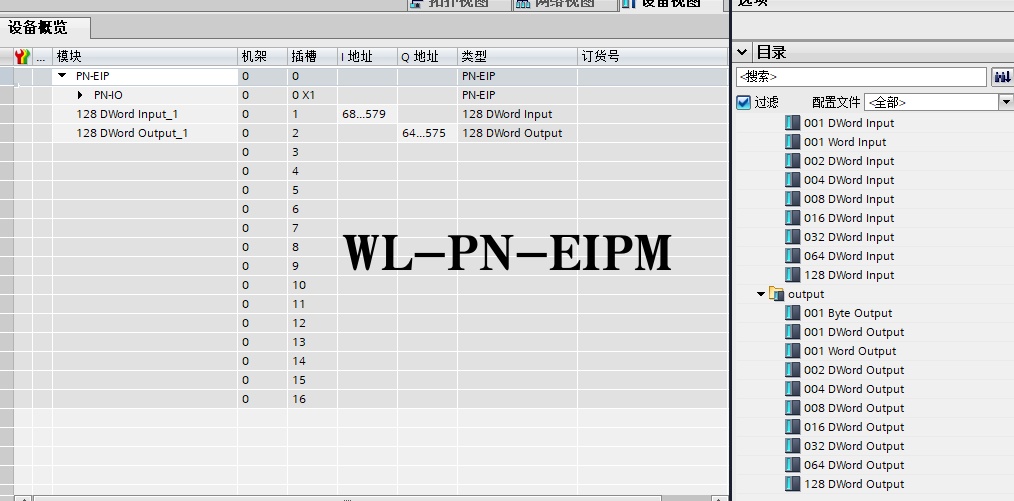

I/O地址分配-双击网关模块-进入"Properties"→"General"→"Inputs/Outputs"-确认输入区（IW68-IW579）和输出区（IW64-IW575）分配-生成硬件标识符（HWID）EthernetIP转Profinet网关（选用稳联技术WL-PN-EIPM）。

下载与测试

1.编译项目并下载至PLC

2.在TIAPortal中创建变量表，监控IW68-IW579数据

3.手动触发传感器测量，观察PLC变量变化

项目成果与效益

-实现异构系统无缝集成：通过网关成功连接SICK传感器与西门子PLC，打破协议壁垒

-高精度数据采集：传感器测量数据准确传输至PLC，误差控制在±5mm以内

-提高生产效率：实时位置数据支持自动化定位与装配，生产线节拍提升15%

-简化维护成本：统一的Profinet网络架构降低了系统复杂度，减少故障排查时间

此置标案例可广泛应用于汽车制造、物流仓储、机器人视觉等需要高精度测量与控制的工业场景，为异构工业网络的互联互通提供了标准化解决方案。
