「连接」从此变简单：CCLink IE转EtherNet/IP水泵控制解决方案

嘿，各位朋友们！提到水泵控制系统集成，是不是立马想到那剪不断理还乱的"千丝万缕"？CC-Link IE遇上EtherNet/IP网关，简直是"鸡同鸭讲"。数据孤岛、控制延迟、维护困难——这些痛点，咱们都懂！

水泵图

CC-Link IE凭借其高速通信和确定性在三菱生态系统中表现出色，常用于水泵控制的本地回路构建。而EtherNet/IP网关则在罗克韦尔自动化系统中占主导地位，特别适合上位监控和企业级数据集成。这两个"大侠"虽基于以太网，但从物理层到应用层完全不同，无法直接对话。解决方案？耐达讯通信技术协议转换网关！

03_副本

实现连接的关键在于三步走配置：首先，在GX Works3中，将转换网关添加为远程设备站，设置站号(如5)、占用站数(如1)、RX/RY点数(128点)、RWr/RWw点数(16字)等参数。其次，配置协议转换网关，确保CC-Link IE从站站号与PLC配置一致，设置EtherNet/IP适配器静态IP地址(如192.168.1.10)。最关键的是数据映射：将CC-Link IE的RY0启动信号映射到EtherNet/IP的Instance 101，Byte 0，Bit 0；状态反馈则从EtherNet/IP的Instance 151映射回CC-Link IE的RX0；模拟数据如频率给定通过RWw0映射到Instance 101。记住，EtherNet/IP的RPI参数设为10-50ms会带来更快响应！

工程师笔记: 数据映射时必须严格匹配数据类型、长度和字节顺序！这是最容易出错的地方。

最后，在EtherNet/IP扫描器中添加网关，设置IP地址、Assembly Instance(输入151/输出101)和RPI值，确保与网关匹配。

04_副本

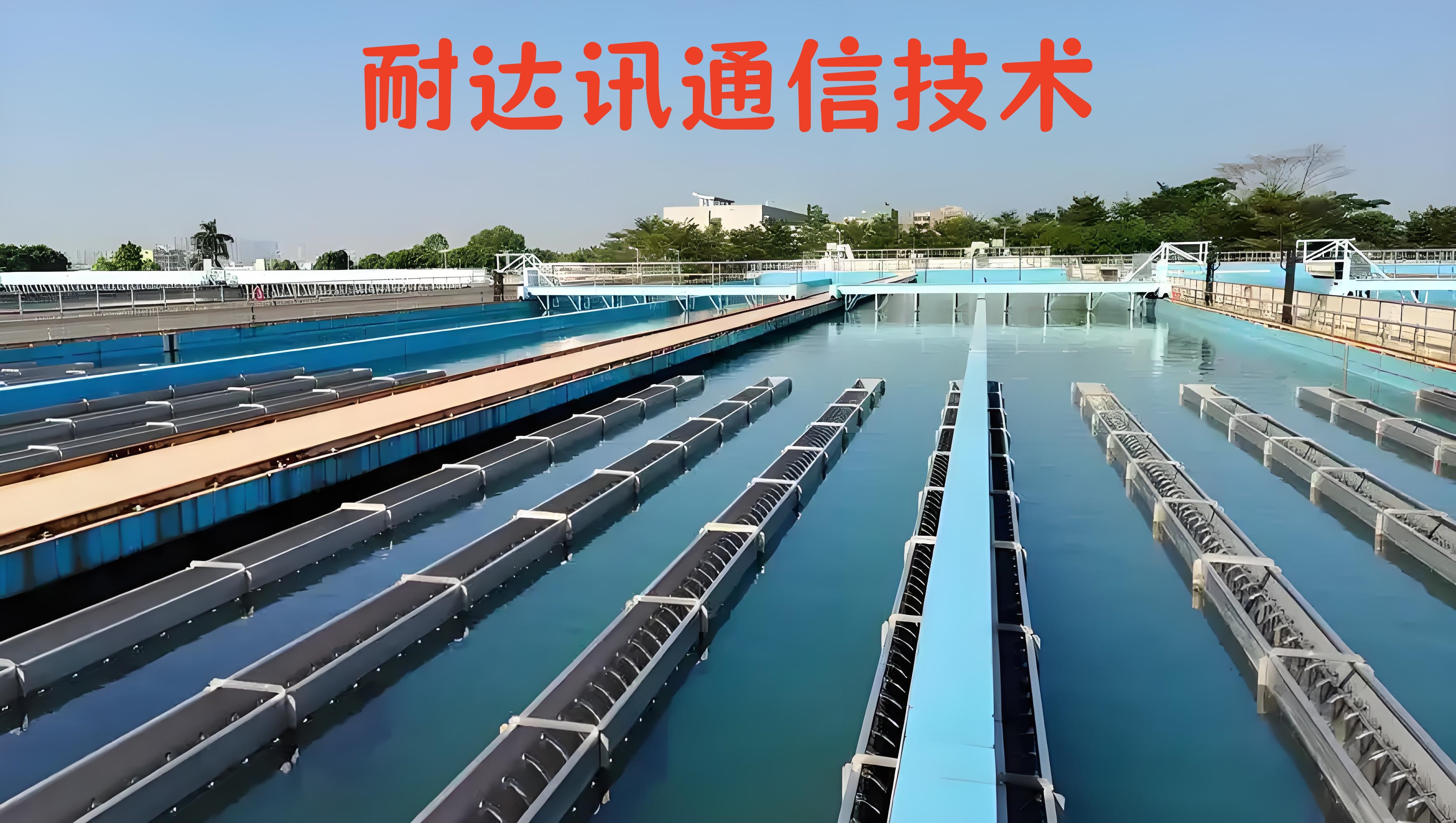

来看个实例：某智慧水务项目将三菱PLC控制的离心泵接入罗克韦尔中央调度系统。初期集成后指令延迟达500-800ms，严重影响控制精度。工程师采用本文耐达讯通信技术方案，精确匹配了数据映射表(特别是数据类型和字节序)，并将EtherNet/IP的RPI从100ms调至20ms。结果：响应时间降至50ms以内，满足实时调度需求！

智慧水务项目

常见问题排障：网关"失联"时，检查物理连接和站号设置；指令不达，90%是数据映射配置问题，核对数据类型、长度和字节顺序；响应延迟，可通过调小RPI值解决。记住连接的关键要点：了解协议特点、精准映射数据、调优性能参数，并坚持"先通后精"的调试策略。

有了这套连接方案，告别过去"剪不断理还乱"，水泵控制也能实现"一点就通，性能飞跃"！搞定连接，让水泵更听话，咱们工程师，就是这么酷！
