EtherCAT转RS232,从“孤勇者”到C位的协议转换魔法

在工业自动化系统中，扫码枪作为数据采集的核心设备，常因通信协议不匹配（如EtherCAT与RS232）导致集成困难。本文为工程师提供一套技术解决方案，实现二者高效联动，助力物流与仓储场景下的效率提升。

一、技术原理：协议转换的底层逻辑

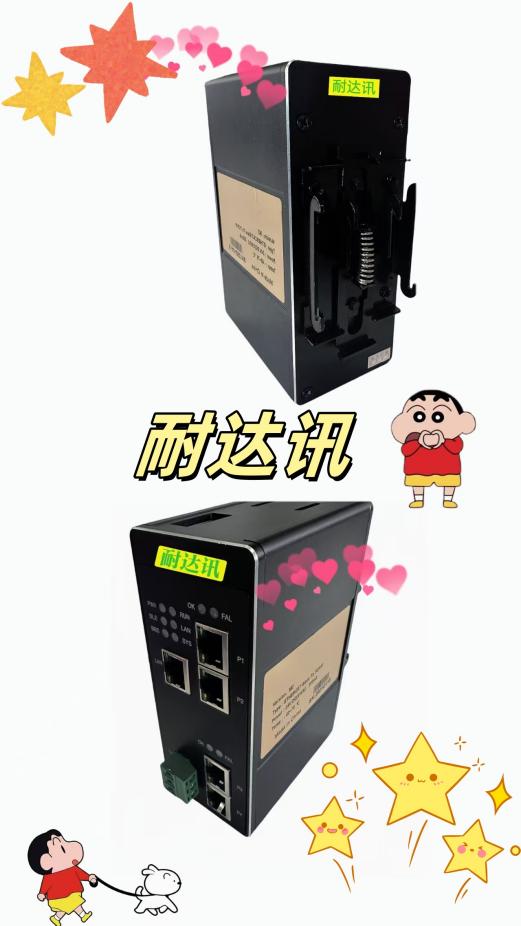

EtherCAT以高速实时通信著称，而RS232作为传统串口协议仍广泛应用于扫码枪。耐达讯通信技术网关通过以下机制实现“语言互通”：

角色转换：耐达讯通信技术网关作为EtherCAT从站接入主站系统，同时以RS232主站模式与扫码枪通信；

数据映射：通过自定义数据帧格式，将EtherCAT的Process Data Object（PDO）与RS232的字节流进行双向映射；

参数适配：支持1200～115200bps波特率、数据位（7/8）、校验位（奇偶/无）灵活配置，确保兼容不同扫码枪型号。

二、实践案例：某物流中心效率瓶颈突破

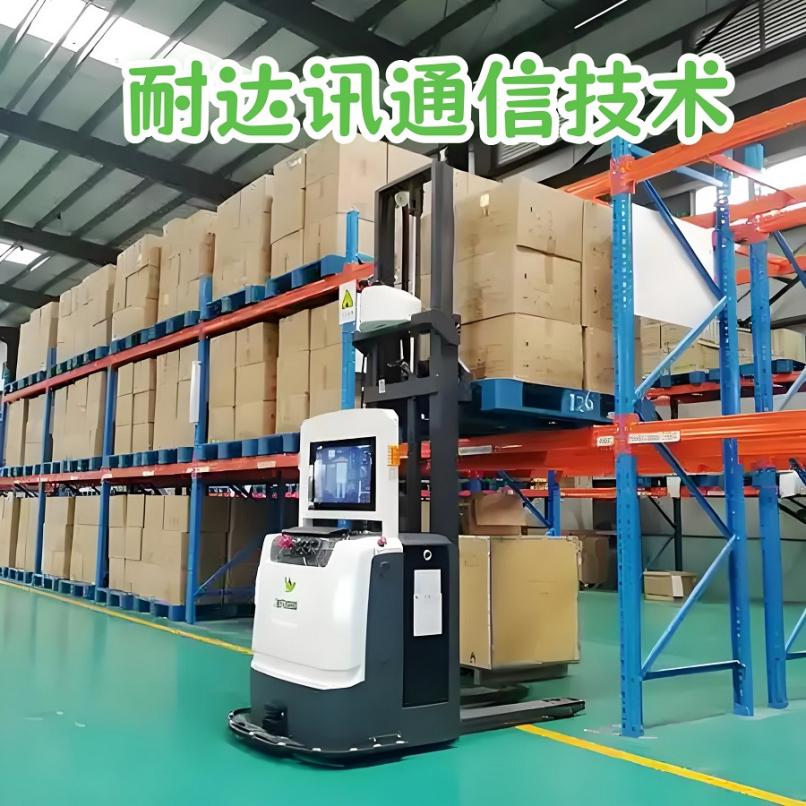

某智能仓库因扫码枪仅支持RS232，与EtherCAT控制系统存在协议壁垒，导致货物信息延迟达秒级，入库效率下降30%。解决方案如下：

部署网关：将耐达讯通信技术网关串联于扫码枪与EtherCAT网络间；

参数配置：通过专用工具设置RS232波特率为9600、数据位8位、无校验，并映射EtherCAT PDO数据区；

效果验证：数据延迟降至微秒级，入库准确率提升至99.9%，系统整体吞吐量提高40%。

三、技术难点与调试要点

波特率匹配错误：若扫码枪与网关RS232参数不一致，将导致数据乱码。需使用示波器或串口调试工具验证通信波形；

数据帧格式冲突：部分扫码枪输出包含起始/结束符，需在网关配置中设置数据过滤规则；

网络拓扑问题：EtherCAT网络需确保网关处于合适位置，避免通信冲突。

四、总结：协议转换的价值与趋势

耐达讯通信技术EtherCAT转RS232协议转换技术，为传统设备与新一代工业网络的融合提供了低成本、高可靠的解决方案。工程师在选型时需关注：

网关的实时性能（如处理延迟、帧同步能力）；

对扫码枪数据协议的兼容深度；

配置界面的易用性（如是否支持在线调试）。

未来，随着工业物联网对设备兼容性的要求不断提升，协议转换技术将持续在自动化升级中扮演关键角色。
